IEC 60079-18:2004

NORME CEI
INTERNATIONALE
IEC
60079-18
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2004-03
Matériel électrique pour atmosphères
explosives gazeuses –
Partie 18:
Construction, essais et marquage
des matériels électriques du type de
protection par encapsulage «m»

Electrical apparatus for explosive
gas atmospheres –
Part 18:
Construction, test and marking of
type of protection encapsulation "m"
electrical apparatus
Numéro de référence
Reference number
CEI/IEC 60079-18:2004
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(http://www.iec.ch/searchpub/cur_fut.htm) vous permet (http://www.iec.ch/searchpub/cur_fut.htm) enables
de faire des recherches en utilisant de nombreux you to search by a variety of criteria including text
critères, comprenant des recherches textuelles, par searches, technical committees and date of
comité d’études ou date de publication. Des publication. On-line information is also available
informations en ligne sont également disponibles sur on recently issued publications, withdrawn and
les nouvelles publications, les publications rempla- replaced publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(http://www.iec.ch/online_news/justpub/jp_entry.htm) (http://www.iec.ch/online_news/justpub/jp_entry.htm)
est aussi disponible par courrier électronique. is also available by email. Please contact the
Veuillez prendre contact avec le Service client Customer Service Centre (see below) for further
(voir ci-dessous) pour plus d’informations. information.

• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
60079-18
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2004-03
Matériel électrique pour atmosphères
explosives gazeuses –
Partie 18:
Construction, essais et marquage
des matériels électriques du type de
protection par encapsulage «m»

Electrical apparatus for explosive
gas atmospheres –
Part 18:
Construction, test and marking of
type of protection encapsulation "m"
electrical apparatus
 IEC 2004 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
V
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

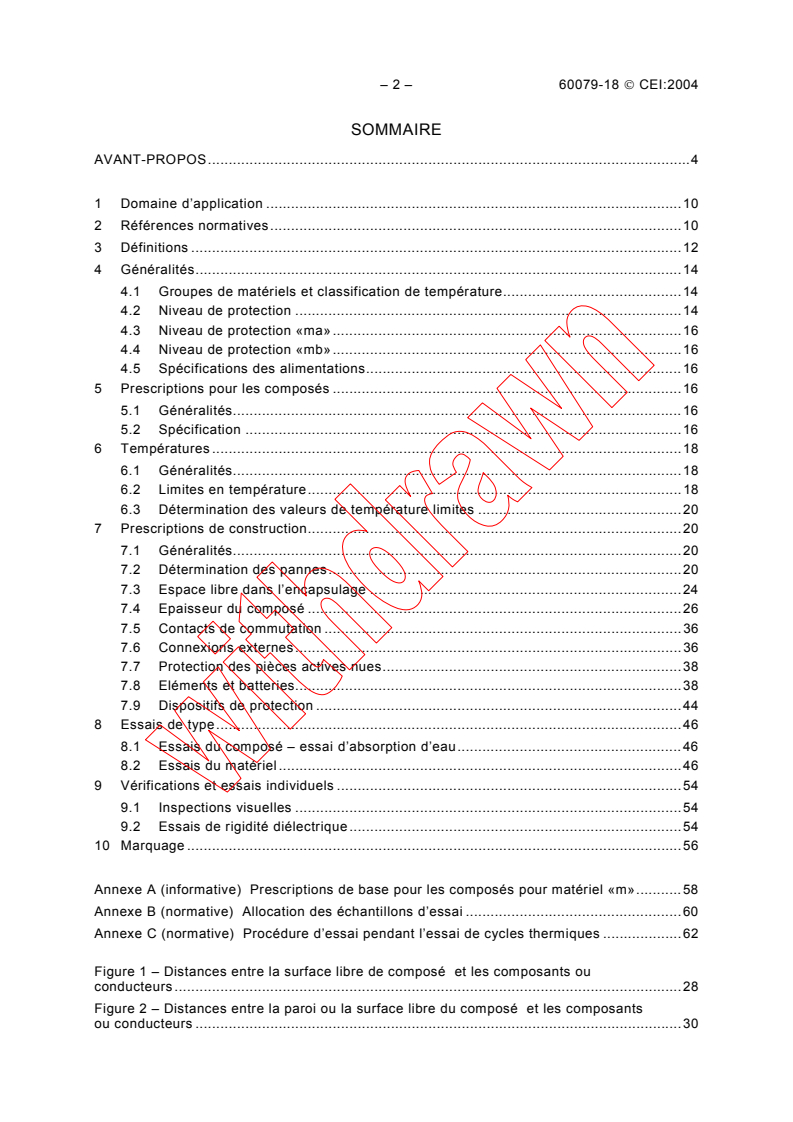

– 2 – 60079-18  CEI:2004
SOMMAIRE
AVANT-PROPOS.4

1 Domaine d’application.10

2 Références normatives.10

3 Définitions.12

4 Généralités.14

4.1 Groupes de matériels et classification de température.14

4.2 Niveau de protection.14
4.3 Niveau de protection «ma».16
4.4 Niveau de protection «mb».16
4.5 Spécifications des alimentations.16
5 Prescriptions pour les composés .16
5.1 Généralités.16
5.2 Spécification.16
6 Températures.18
6.1 Généralités.18
6.2 Limites en température.18
6.3 Détermination des valeurs de température limites .20
7 Prescriptions de construction.20
7.1 Généralités.20
7.2 Détermination des pannes.20
7.3 Espace libre dans l’encapsulage .24
7.4 Epaisseur du composé.26
7.5 Contacts de commutation.36
7.6 Connexions externes.36
7.7 Protection des pièces actives nues.38
7.8 Eléments et batteries.38
7.9 Dispositifs de protection.44
8 Essais de type.46
8.1 Essais du composé – essai d’absorption d’eau.46
8.2 Essais du matériel.46
9 Vérifications et essais individuels .54

9.1 Inspections visuelles.54
9.2 Essais de rigidité diélectrique.54
10 Marquage.56

Annexe A (informative) Prescriptions de base pour les composés pour matériel «m».58
Annexe B (normative) Allocation des échantillons d’essai .60
Annexe C (normative) Procédure d’essai pendant l’essai de cycles thermiques .62

Figure 1 – Distances entre la surface libre de composé et les composants ou
conducteurs .28
Figure 2 – Distances entre la paroi ou la surface libre du composé et les composants
ou conducteurs .30

60079-18  IEC:2004 – 3 –
CONTENTS
FOREWORD.4

1 Scope.11

2 Normative references.11

3 Definitions.13

4 General.15

4.1 Apparatus group and temperature classification .15

4.2 Level of protection.15
4.3 Level of protection “ma”.17
4.4 Level of protection “mb”.17
4.5 Supply specifications.17
5 Requirements for compounds .17
5.1 General.17
5.2 Specification.17
6 Temperatures.19
6.1 General.19
6.2 Temperature limitation.19
6.3 Determination of the limiting temperature .21
7 Constructional requirements.21
7.1 General.21
7.2 Determination of faults .21
7.3 Free space in the encapsulation .25
7.4 Thickness of the compound .27
7.5 Switching contacts.37
7.6 External connections.37
7.7 Protection of bare live parts.39
7.8 Cells and batteries .39
7.9 Protective devices.45
8 Type tests.47
8.1 Tests on the compound – water absorption test.47
8.2 Tests on the apparatus.47
9 Routine verifications and tests.55

9.1 Visual inspections.55
9.2 Dielectric strength test.55
10 Marking.57

Annex A (informative) Basic requirements for compounds for “m” apparatus.59
Annex B (normative) Allocation of test samples .61
Annex C (normative) Test procedure during thermal cycling test.63

Figure 1 – Distances between free surface of compound and components or
conductors.29
Figure 2 – Distances between the wall or the free surface of the compound and the
components or conductors .31

– 4 – 60079-18  CEI:2004
Figure 3 – Distances entre la paroi ou la surface libre du composé et les composants

ou conducteurs .32

Figure 4 – Distances minimales pour cartes imprimées multicouches.36

Figure A.1 − Prescriptions de base pour les composés pour matériel «m» .58

Figure C.1 − Procédure d’essai pendant l’essai de cycles thermiques.62

Tableau 1 – Distances dans le composé .24

Tableau 2 – Epaisseur minimale du composé à l'espace libre .26

Tableau 3 – Epaisseur du composé entre la surface libre du composé

et les composants ou conducteurs .28
Tableau 4 – Epaisseur du composé entre la paroi ou la surface libre du composé
et les composants ou conducteurs .30
Tableau 5 – Epaisseur du composé entre la paroi ou la surface libre du composé
et les composants ou conducteurs .32
Tableau 6 – Distances minimales pour cartes imprimées à couches multiples.34
Tableau 7 – Eléments primaires admissibles.40
Tableau 8 − Eléments secondaires admissibles .40
Tableau 9 – Pression d'essai .54
Table B.1 − Allocation des échantillons d’essai.60

60079-18  IEC:2004 – 5 –
Figure 3 – Distances between the wall or the free surface of the compound and the

components or conductors .33

Figure 4 – Minimum distances for multi-layer printed wiring boards.37

Figure A.1 − Basic requirements for compounds for “m” apparatus .59

Figure C.1 − Test procedure during thermal cycling test.63

Table 1 – Distances through the compound .25

Table 2 – Minimum thickness of compound from free space.27

Table 3 – Thickness of compound between the free surface of the compound and

components or conductors .29
Table 4 – Thickness of the compound between the wall or the free surface of the
compound and the components or conductors .31
Table 5 – Thickness of the compound between the wall or the free surface of the
compound and the components or conductors .33
Table 6 – Minimum distances for multi-layer printed wiring boards.35
Table 7 – Permissible primary cells.41
Table 8 – Permissible secondary cells .41
Table 9 – Test pressure .55
Table B.1 − Allocation of test samples .61

– 6 – 60079-18  CEI:2004
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 18: Construction, essais et marquage des matériels électriques

du type de protection par encapsulage «m»

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire

l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60079-18 a été préparée par le comité d’études 31 de la CEI:
Matériel électrique pour atmosphères explosives.
Cette deuxième édition annule et remplace la première édition, publiée en 1992, et constitue
une révision technique.
Les modifications techniques majeures par rapport à l’édition précédente sont les suivantes:
– introduction de nouvelles techniques telles que les multicouches;
– introduction de deux niveaux de protection.

60079-18  IEC:2004 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
ELECTRICAL APPARATUS FOR EXPLOSIVE GAS ATMOSPHERES –

Part 18: Construction, test and marking of type of protection

encapsulation “m” electrical apparatus

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60079-18 has been prepared by IEC technical committee 31:
Electrical apparatus for explosive atmospheres.
This second edition cancels and replaces the first edition, published in 1992, and constitutes
a technical revision.
The significant technical changes with respect to the previous edition are as follows:
– introduction of new techniques such as multilayer;
– incorporation of two levels of protection.

– 8 – 60079-18  CEI:2004
Le texte de cette norme est basé sur les documents suivants:

FDIS Rapport de vote
31/482/FDIS 31/493/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant

abouti à l'approbation de cette norme.

Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2008.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60079-18  IEC:2004 – 9 –
The text of this standard is based on the following documents:

FDIS Report on voting
31/482/FDIS 31/493/RVD
Full information on the voting for the approval of this standard can be found in the report on

voting indicated in the above table.

This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.

The committee has decided that the contents of this publication will remain unchanged until
2008. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 10 – 60079-18  CEI:2004
MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 18: Construction, essais et marquage des matériels électriques

du type de protection par encapsulage «m»

1 Domaine d’application
La présente partie de la CEI 60079 définit les prescriptions spécifiques à la construction, aux
essais et au marquage des matériels électriques, des parties de matériels électriques et des
composants Ex protégés par encapsulage de type «m».
La présente partie de la CEI 60079 ne s’applique qu’aux matériels électriques protégés par
encapsulage, aux parties de matériel électrique protégées par encapsulage et aux
composants Ex protégés par encapsulage (ci-après toujours dénommé matériel «m») pour
lesquels la tension assignée n’excède pas 10 kV avec une tolérance relative de +10 %.
Cette norme complète les règles générales établies dans la 60079-0.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60079-0:, Matériel électrique pour atmosphères explosives gazeuses – Partie 0: Règles
générales
CEI 60079-7:2001, Matériel électrique pour atmosphères explosives gazeuses – Partie 7:
Sécurité augmentée «e»
CEI 60079-11:1999, Matériel électrique pour atmosphères explosives gazeuses – Partie 11:
Sécurité intrinsèque «i»
CEI 60079-26: , Matériel électrique pour atmosphères explosives gazeuses – Partie 26:

Construction, essai et marquage des matériels électriques de Groupe II utilisables
en Zone 0
CEI 60086-1, Batteries primaires – Partie 1: Généralités (disponible en anglais seulement)
CEI 60127 (toutes les parties), Coupe-circuit miniatures
CEI 60243-1, Rigidité électrique des matériaux isolants – Méthodes d’essai – Partie 1: Essais
aux fréquences industrielles
CEI 60622, Accumulateurs alcalins et autres accumulateurs à électrolyte non acide −
Eléments individuels parallélépipédiques rechargeables étanches au nickel-cadmium

60079-18  IEC:2004 – 11 –
ELECTRICAL APPARATUS FOR EXPLOSIVE GAS ATMOSPHERES –

Part 18: Construction, test and marking of type of protection

encapsulation “m” electrical apparatus

1 Scope
This part of IEC 60079 gives the specific requirements for the construction, testing and
marking of electrical apparatus, parts of electrical apparatus and Ex components with the type
of protection encapsulation “m”.
This part of IEC 60079 only applies for encapsulated electrical apparatus, encapsulated parts
of electrical apparatus and encapsulated Ex components (hereinafter always referred to as
“m” apparatus) where the rated voltage does not exceed 10 kV with a relative tolerance of
+10 %.
This standard supplements the general requirements in IEC 60079-0.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60079-0:, Electrical apparatus for explosive gas atmospheres – Part 0: General
requirements
IEC 60079-7:2001, Electrical apparatus for explosive gas atmospheres – Part 7: Increased
safety “e”
IEC 60079-11:1999, Electrical apparatus for explosive gas atmospheres – Part 11: Intrinsic
safety “i”
IEC 60079-26:, Electrical apparatus for explosive gas atmospheres – Part 26: Construction,
test and marking of Group II Zone 0 electrical apparatus

IEC 60086-1, Primary batteries – Part 1: General
IEC 60127 (all parts), Miniature fuses
IEC 60243-1, Electrical strength of insulating material – Test methods – Part 1: Tests at
power frequencies
IEC 60622, Secondary cells and batteries containing alkaline or other non-acid electrolytes –
Sealed nickel-cadmium prismatic rechargeable single cells

– 12 – 60079-18  CEI:2004
CEI 60664-1:1992, Coordination de l’isolement des matériels dans les systèmes (réseaux) à
basse tension – Partie 1: Principes, prescriptions et essais

Amendement 1 (2000)
Amendement 2 (2002)
CEI 60691, Protecteurs thermiques – Prescriptions et guide d’application

CEI 61150, Accumulateurs alcalins – Batteries monobloc d’éléments boutons rechargeables

étanches au nickel-cadmium
CEI 61558-2-6, Sécurité des transformateurs, blocs d’alimentation et analogues – Partie 2:

Règles particulières pour les transformateurs de sécurité pour usage général
CEI 61951-1, Accumulateurs alcalins et autres accumulateurs à électrolyte non acide –
Accumulateurs individuels portables étanches – Partie 1: Nickel-cadmium
CEI 61951-2, Accumulateurs alcalins et autres accumulateurs à électrolyte non acide –
Accumulateurs individuels portables étanches – Partie 2: Nickel-métal hydrure
CEI 61960-1, Eléments et batteries d’accumulateurs au lithium pour applications portables –
Partie 1: Eléments d’accumulateurs au lithium
CEI 62326-4-1, Cartes imprimées – Partie 4: Cartes imprimées multicouches rigides avec
connexions intercouches – Spécification intermédiaire – Section 1: Spécification particulière
d’agrément – Niveaux des performances A, B, et C
ISO 62, Plastiques – Détermination de l’absorption d’eau
ANSI/UL 248-1, Norme pour les fusibles basse tension – Exigences générales (en anglais
seulement)
3 Définitions
Pour les besoins du présent document, les termes et les définitions données dans la
CEI 60079-0 et les définitions suivantes spécifiques à l’encapsulage «m» s’appliquent.
3.1
encapsulage «m»
type de protection où les pièces susceptibles de provoquer l’inflammation d’une atmosphère
explosive par étincelle ou échauffement sont enfermées dans un composé, de manière à
éviter l’inflammation dans des conditions opératoires ou d’installation
3.2
composé
tout matériau à l’état solide, thermodurcissable, thermoplastique, de résine époxy ou
élastomère avec ou sans charge et/ou additifs
3.3
plage de températures du composé
plage de températures dans laquelle les propriétés du composé, lors du fonctionnement ou du
stockage, sont conformes aux prescriptions de la présente norme

60079-18  IEC:2004 – 13 –
IEC 60664-1:1992, Insulation co-ordination for equipment within low-voltage systems – Part 1:
Principles, requirements and tests

Amendment 1 (2000)
Amendment 2 (2002)
IEC 60691, Thermal links – Requirements and application guide

IEC 61150, Alkaline secondary cells and batteries – Sealed nickel cadmium rechargeable

monobloc batteries in button cell design

IEC 61558-2-6 , Safety of power transformers, power supply units and similar – Part 2:

Particular requirements for safety isolating transformers for general use
IEC 61951-1, Secondary cells and batteries containing alkaline and other non-acid
electrolytes – Portable sealed rechargeable single cells – Part 1: Nickel-cadmium
IEC 61951-2, Secondary cells and batteries containing alkaline and other non-acid
electrolytes – Portable sealed rechargeable single cells – Part 2: Nickel-metal hydride
IEC 61960-1, Secondary lithium cells and batteries for portable applications – Part 1:
Secondary lithium cells
IEC 62326-4-1 , Printed boards – Part 4: Rigid multilayer printed boards with interlayer
connections – Sectional specification – Section 1: Capability detail specification – Perform-
ance levels A, B and C
ISO 62, Plastics – Determination of water absorption
ANSI/UL 248-1, Standard for low-voltage fuses – Part 1: General requirements
3 Definitions
For the purposes of this document, the terms and definitions given in IEC 60079-0 and the
following definitions specific to encapsulation “m” apply.
3.1
encapsulation “m”
type of protection whereby parts that are capable of igniting an explosive atmosphere by
either sparking or heating are enclosed in a compound in such a way that the explosive

atmosphere cannot be ignited under operating or installation conditions
3.2
compounds
any thermosetting, thermoplastic, epoxy resin or elastomeric materials with or without fillers
and/or additives, in their solid state
3.3
temperature range of the compound
range of temperatures within which the properties of the compound, in either operation or
storage, permit compliance with the requirements of this standard

– 14 – 60079-18  CEI:2004
3.4
température de fonctionnement continue (COT) du composé

température à laquelle, conformément aux informations données par le constructeur, les

propriétés du composé satisfont, pendant le fonctionnement, aux prescriptions de cette norme

de façon permanente sur l’étendue de la durée de vie prévue pour le matériel

3.5
encapsulage
processus d’application du composé pour enfermer tout dispositif électrique par des moyens

appropriés
3.6
surface libre
surface du composé exposée aux atmosphères explosives
3.7
fonctionnement normal
fonctionnement du matériel conformément à sa spécification de conception du point de vue
électrique et mécanique et utilisé dans les limites spécifiées par le constructeur
NOTE 1 Les limites spécifiées par le constructeur peuvent comprendre des conditions opérationnelles
permanentes, par exemple le fonctionnement d'un moteur à un régime nominal.
NOTE 2 Toute variation des spécifications d'alimentation dans les limites spécifiées et toute autre tolérance
opérationnelle font partie du fonctionnement normal.
3.8
vide
interstice non intentionnel crée lors du processus d’encapsulage
3.9
espace libre
espace crée intentionnellement autour de composants, ou espace à l’intérieur d’un composant
3.10
contact de commutation
contact mécanique qui est destiné à établir ou couper un circuit électrique
4 Généralités
4.1 Groupes de matériels et classification de température
Si requis, les matériels «m» doivent être groupés et classés en accord avec les Articles 4 et 5

de la CEI 60079-0.
4.2 Niveau de protection
Les matériels électriques avec encapsulage «m» doivent être soit de niveau de protection
«ma», soit de niveau de protection «mb».
Les prescriptions de la présente norme s’appliquent aux deux niveaux de protection sauf
mention contraire.
Si un dispositif de protection non réenclenchable, selon la CEI 60127 ou la CEI 60691, est
utilisé, alors un seul dispositif est nécessaire pour les deux niveaux de protection.

60079-18  IEC:2004 – 15 –
3.4
continuous operating temperature (COT) of the compound

temperature within which, according to the details given by the manufacturer, the properties of

the compound, during operation, satisfy the requirements of this standard on a permanent

basis during the foreseen lifetime of the apparatus

3.5
encapsulation
process of applying the compound to enclose any electrical device(s) by suitable means

3.6
free surface
compound surface exposed to the explosive atmospheres
3.7
normal operation
operation of apparatus conforming electrically and mechanically with its design specification
and used within the limits specified by the manufacturer
NOTE 1 The limits specified by the manufacturer may include persistent operational conditions, for example
operation of a motor on a duty cycle.
NOTE 2 Variation of the supply specifications within stated limits and any other operational tolerance is part of
normal operation.
3.8
void
unintentional space created as a consequence of the encapsulation process
3.9
free space
intentionally created space surrounding components or space inside components
3.10
switching contact
mechanical contact which is intended for making and breaking of an electrical circuit
4 General
4.1 Apparatus group and temperature classification
If required, “m” apparatus shall be grouped and classified in accordance with Clauses 4 and 5
of IEC 60079-0.
4.2 Level of protection
Electrical apparatus with encapsulation “m” shall be either in level of protection “ma” or in
level of protection “mb”.
The requirements of this standard shall apply to both levels of protection unless otherwise
stated.
If a non-resetting protective device according to IEC 60127 or IEC 60691 is used, then only
one device is necessary for both levels of protection.

– 16 – 60079-18  CEI:2004
4.3 Niveau de protection «ma»
Les matériels «m» de niveau de protection «ma» ne doivent pas pouvoir provoquer d’inflam-

mation dans chacune des circonstances suivantes:

a) dans des conditions normales d’installation et d’opération;

b) toute condition anormale spécifiée;

c) dans des conditions de panne définies.

Pour le niveau de protection «ma», la tension de fonctionnement en tout point du circuit ne

doit pas excéder 1 kV.
Pour le niveau de protection «ma», des composants sans protection additionnelle peuvent
être utilisés à condition qu’ils ne puissent pas endommager mécaniquement ou
thermiquement l’encapsulage en cas de panne.
Alternativement, lorsqu’une panne de composant interne risque d'entraîner une panne du
système d’encapsulage par suite d’une élévation de température, les prescriptions de 6.2
s’appliquent.
NOTE Certains composants dont l'application est autorisée conformément à cette norme pour le niveau de
protection «mb» peuvent rendre inefficace la mesure de protection «par encapsulage» du fait des détériorations
mécaniques ou thermiques résultant de réactions internes. Il convient d'exclure ce risque pour le matériel de
niveau de protection «ma».
4.4 Niveau de protection «mb»
Les matériels «m» de niveau de protection «mb» ne doivent pas pouvoir provoquer
d’inflammation dans chacune des circonstances suivantes:
a) dans des conditions normales d’installation et d’opération;
b) dans des conditions de panne définies.
4.5 Spécifications des alimentations
Les valeurs limites de l'alimentation (tension assignée et courant de court-circuit disponible)
doivent être indiquées afin de garantir que dans le cas du niveau de protection approprié
«ma» ou «mb», la température limite ne peut être dépassée. Tout autre dispositif de
protection doit être conforme aux prescriptions de 7.9.
5 Prescriptions pour les composés

5.1 Généralités
La documentation doit spécifier le ou les composés utilisés et la ou les méthodes de mesure.
Au minimum, les propriétés du ou des c
...
