EN 13808:2013
(Main)Bitumen and bituminous binders - Framework for specifying cationic bituminous emulsions
Bitumen and bituminous binders - Framework for specifying cationic bituminous emulsions
This European Standard specifies the requirements for performance characteristics of cationic bituminous emulsion classes which are suitable for use in the construction and maintenance of roads, airfields and other paved areas.
This European Standard applies to emulsions of bitumen, or of fluxed bitumen, or of cut back bitumen and to emulsions of polymer modified bitumen, or of polymer modified fluxed bitumen, or of polymer modified cut-back bitumen, which also includes latex modified bituminous emulsions.
Within Europe several types of cationic bituminous emulsions are used. Depending on traditional practices, different binder contents may be used for the same purpose. When designing a specification for a particular application, care should be taken to make class selections which are compatible and realistic.
NOTE For the purposes of this European Standard, the term “% (m/m)” is used to represent the mass fraction.
Bitumen und bitumenhaltige Bindemittel - Rahmenwerk für die Spezifizierung kationischer Bitumenemulsionen
Dieses Europäische Norm legt die Anforderungen an die Gebrauchseigenschaften von Klassen kationischer Bitumenemulsionen fest, die für die Verwendung beim Bau und der Instandhaltung von Straßen, Flugplätzen und sonstigen befestigten Flächen geeignet sind.
Diese Europäische Norm gilt für Emulsionen aus reinem, gefluxtem oder verschnittenem Bitumen und für Emulsionen aus polymermodifiziertem Bitumen, polymermodifiziertem gefluxten Bitumen oder polymermodifi-ziertem verschnittenen Bitumen, wozu auch latexmodifizierte Bitumenemulsionen gehören.
Innerhalb Europas werden verschiedene Arten von kationischen Bitumenemulsionen verwendet. In Abhängigkeit von traditionellen Verfahrensweisen können für den gleichen Zweck verschiedene Bindemittelgehalte verwendet werden. Bei der Erstellung einer Spezifikation für eine bestimmte Anwendung sollte besonders darauf geachtet werden, dass die Klassen gewählt werden, deren Kombination zusammenpasst und realistisch ist.
ANMERKUNG Für die Anwendung dieser Europäischen Norm wird der Term „% (m/m)“ zur Darstellung des Massenanteils verwendet.
Bitumes et liants bitumineux - Cadre de spécifications pour les émulsions cationiques de liants bitumineux
La présente Norme européenne définit les exigences auxquelles doivent satisfaire les caractéristiques de performance des différentes classes d’émulsions cationiques de bitume utilisées pour la construction et l’entretien des chaussées routières, des pistes d’aéroports et des autres chaussées.
La présente Norme européenne s’applique aux émulsions de bitumes purs, de bitumes fluxés ou fluidifiés et aux émulsions de bitumes modifiés par des polymères, de bitumes fluxés ou fluidifiés modifiés par des polymères qui comprennent également les émulsions bitumineuses modifiées par du latex.
Dans les pays européens, plusieurs sortes d’émulsions cationiques de bitume sont utilisées. Selon les pratiques locales, différentes teneurs en liants bitumineux peuvent être utilisés pour une même réalisation. Lorsque l'on définit une spécification, il convient de s’assurer que les classes sélectionnées sont compatibles et réalistes.
NOTE Pour les besoins de la présente Norme européenne, le terme « % (m/m) » est utilisé pour représenter la fraction massique.
Bitumen in bitumenska veziva - Okvirna specifikacija za kationske bitumenske emulzije
Ta evropski standard določa zahteve za kakovostne lastnosti razredov kationskih bitumenskih emulzij, ki so primerne za uporabo pri gradnji in vzdrževanju cest, letališč in drugih asfaltnih površin. Ta evropski standard se uporablja za emulzije iz čistega ali fluksiranega ali rezanega bitumna in tudi za emulzije iz bitumna, modificiranega s polimeri, ali fluksiranega bitumna, modificiranega s polimeri, ali iz rezanega bitumna, modificiranega s polimeri, ki vključuje tudi bitumenske emulzije, modificirane z lateksom. V Evropi se uporablja več vrst kationskih bitumenskih emulzij. Odvisno od običajne prakse se lahko za isti namen uporabljajo emulzije z različnimi vrstami veziva. Pri načrtovanju specifikacije za določeno uporabo naj se posebna skrb posveti izbiram razredov, ki naj bodo združljivi in realni. OPOMBA: V tem evropskem standardu se za predstavitev masnega deleža uporablja izraz % (m/m).
General Information
Relations
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Bitumen in bitumenska veziva - Okvirna specifikacija za kationske bitumenske emulzijeBitumen und bitumenhaltige Bindemittel - Rahmenwerk für die Spezifizierung kationischer BitumenemulsionenBitumes et liants bitumineux - Cadre de spécifications pour les émulsions cationiques de bitumeBitumen and bituminous binders - Framework for specifying cationic bituminous emulsions91.100.50Veziva. Tesnilni materialiBinders. Sealing materials75.140Voski, bitumni in drugi naftni proizvodiWaxes, bituminous materials and other petroleum productsICS:Ta slovenski standard je istoveten z:EN 13808:2013SIST EN 13808:2013en,fr,de01-julij-2013SIST EN 13808:2013SLOVENSKI
STANDARDSIST EN 14733:2005+A1:2011SIST EN 13808:20051DGRPHãþD
EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 13808
May 2013 ICS 91.100.50; 93.080.20 Supersedes EN 13808:2005, EN 14733:2005+A1:2010English Version
Bitumen and bituminous binders - Framework for specifying cationic bituminous emulsions
Bitumes et liants bitumineux - Cadre de spécifications pour les émulsions cationiques de liants bitumineux
Bitumen und bitumenhaltige Bindemittel - Rahmenwerk für die Spezifizierung kationischer Bitumenemulsionen This European Standard was approved by CEN on 14 March 2013.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre:
Avenue Marnix 17,
B-1000 Brussels © 2013 CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Members. Ref. No. EN 13808:2013: ESIST EN 13808:2013
Examples of abbreviated terms for bituminous emulsions . 25 Annex B (informative)
Examples of selected performance classes for a C 69 BP 2 emulsion . 26 SIST EN 13808:2013
Clauses of this European Standard addressing the provisions of the EU Construction Products Regulation 305/2011 . 27 ZA.1 Scope and relevant characteristics . 27 ZA.2 Procedure for AVCP of cationic bituminous emulsions . 28 ZA.3 CE marking and labelling . 33 Bibliography . 36
Sampling bituminous binders EN 1425, Bitumen and bituminous binders
Characterization of perceptible properties EN 1426, Bitumen and bituminous binders
Determination of needle penetration EN 1427, Bitumen and bituminous binders
Determination of the softening point
Ring and Ball method EN 1428, Bitumen and bituminous binders
Determination of water content in bitumen emulsions
Azeotropic distillation method EN 1429, Bitumen and bituminous binders
Determination of residue on sieving of bituminous emulsions, and determination of storage stability by sieving EN 1430, Bitumen and bituminous binders
Determination of particle polarity of bituminous emulsions EN 1431, Bitumen and bituminous binders
Determination of residual binder and oil distillate from bitumen emulsions by distillation EN 12591, Bitumen and bituminous binders
Specifications for paving grade bitumens EN 12593, Bitumen and bituminous binders
Determination of the Fraass breaking point EN 12594, Bitumen and bituminous binders
Preparation of test samples EN 12595, Bitumen and bituminous binders
Determination of kinematic viscosity EN 12596, Bitumen and bituminous binders
Determination of dynamic viscosity by vacuum capillary EN 12597, Bitumen and bituminous binders
Terminology EN 12846-1, Bitumen and bituminous binders
Determination of efflux time by the efflux viscometer
Part 1: Bituminous emulsions EN 12846-2, Bitumen and bituminous binders
Determination of efflux time by the efflux viscometer
Part 2: Cut-back and fluxed bituminous binders EN 12847, Bitumen and bituminous binders
Determination of settling tendency of bituminous emulsions SIST EN 13808:2013
Determination of mixing stability with cement of bituminous emulsions EN 12849, Bitumen and bituminous binders
Determination of penetration power of bituminous emulsions EN 12850, Bitumen and bituminous binders
Determination of the pH value of bituminous emulsions EN 13074-1, Bitumen and bituminous binders
Recovery of binder from bituminous emulsion or cut-back or fluxed bituminous binders – Part 1: Recovery by evaporation EN 13074-2, Bitumen and bituminous binders
Recovery of binder from bituminous emulsion or cut-back or fluxed bituminous binders – Part 2: Stabilisation after recovery by evaporation EN 13075-1, Bitumen and bituminous binders
Determination of breaking behaviour
Part 1: Determination of breaking value of cationic bituminous emulsions, mineral filler method EN 13075-2, Bitumen and bituminous binders
Determination of breaking behaviour
Part 2: Determination of fines mixing time of cationic bituminous emulsions EN 13302, Bitumen and bituminous binders
Determination of dynamic viscosity of bituminous binder using a rotating spindle apparatus EN 13398, Bitumen and bituminous binders
Determination of the elastic recovery of modified bitumen EN 13587, Bitumen and bituminous binders
Determination of the tensile properties of bituminous binders by the tensile test method EN 13588, Bitumen and bituminous binders
Determination of cohesion of bituminous binders with pendulum test EN 13589, Bitumen and bituminous binders
Determination of the tensile properties of modified bitumen by the force ductility method EN 13614, Bitumen and bituminous binders
Determination of adhesivity of bituminous emulsions by water immersion test EN 13703, Bitumen and bituminous binders
Determination of deformation energy EN 13924, Bitumen and bituminous binders
Specifications for hard paving grade bitumens EN 14023, Bitumen and bituminous binders
Specification framework for polymer modified bitumens EN 14769, Bitumen and bituminous binders
Accelerated long-term ageing conditioning by a Pressure Ageing Vessel (PAV) EN 16345 Bitumen and bituminous binders
Determination of efflux time of bituminous emulsions using the Redwood No. II Viscometer EN ISO 3405, Petroleum products
Determination of distillation characteristics at atmospheric pressure (ISO 3405) EN ISO 3675, Crude petroleum and liquid petroleum products
Laboratory determination of density
Hydrometer method (ISO 3675) 3 Terms and definitions For the purposes of this document, the terms and definitions given in EN 12597 apply. SIST EN 13808:2013
Nominal binder content in % (m/m) EN 1428 or EN 1431 (by water content or by residual binder + oil distillate)
or or or Residual binder content in % (m/m) EN 1431 (residual binder after distillation of water and oil)
Indication of binder type
4 or B Paving grade bitumen EN 12591 (specification for paving grade bitumen) 4 and 5 P Addition of polymers EN 14023 or polymer can be added before, during or after emulsifying 5 or 6 F
Addition of more than 3 % (m/m) of flux, based on emulsion The type of flux may be indicated (optional) by replacing the letter F by either Fm (mineral flux) or Fv (vegetal flux) 5 or 6 or 7 2 to 10 Class of breaking behaviour EN 13808 (Table 2) Voluntary abbreviated terms 6 or 7 or 8
Abbreviated designation of the bituminous base binder
EN 12591 or EN 14023 or
EN 13924 (designation according to the prescriptions of the relevant product standard) a A distinct acidic pH value according to EN 12850 can be seen as an indicator for the cationic nature of bituminous emulsions. In case of doubt, EN 1430 shall be used.
NOTE Examples for abbreviated terms of bituminous emulsions are given in Annex A. The following abbreviations are used in the specification tables of this European Standard (see Table 2, Table 3 and Table 4): NR for "No Requirement": this class has been included to accommodate countries where the characteristic, for a given intended use, is not subject to regulatory requirements; i.e. when there are no regulations for the property/characteristic in the territory of intended use. DV for "Declared Value": this class shall mean that the manufacturer is required to provide a value or value range with the product. 5 Requirements and test methods 5.1 General This European Standard is a framework of specifications and classes for properties of cationic bituminous emulsions which are chosen from Table 2, Table 3 and Table 4.
NOTE 1 The list of properties has been set up considering the existing regulations. SIST EN 13808:2013
Alternatives methods can be used if a correlation to these methods can be proven. In case of dispute, EN 1428 or EN 1431 shall be used. 5.2.2 Breaking behaviour There are three possible methods for determining the breaking behaviour. It is compulsory to declare a performance class according to one of these methods. NOTE EN 13075-1 could be used for fast and medium curing emulsions. EN 13075-2 or EN 12848 could be used for slow setting and over-stabilised emulsions. 5.2.3 Residue on sieving – 0,5 mm sieve The procedure specified in EN 1429 shall be used. 5.2.4 Viscosity
Efflux time according to the procedure specified in EN 12846-1 or dynamic viscosity according to the procedure specified in EN 13302 shall be used to characterise the behaviour of the emulsion after spraying (surface dressing or tack coat applications) or during mixing with aggregates (coating applications). 5.2.5 Water effect on binder adhesion Adhesivity shall be checked with one or several reference aggregates according to the procedure specified in
EN 13614. When declaring performance, the nature of the reference aggregate which has been used shall be indicated. 5.2.6 Penetration power Penetration power characterises the ability of an emulsion to penetrate a substrate. The procedure specified in EN 12849 shall be used. 5.2.7 Oil distillate content The oil distillate content shall be determined according to the procedure specified in EN 1431. 5.2.8 Residue on sieving – 0,16 mm sieve The procedure specified in EN 1429 shall be used. SIST EN 13808:2013
5.3 Residual, recovered, stabilised and aged binders from cationic bituminous emulsions (Table 3)
5.3.1 Residual binder by distillation Residual binder by distillation refers to the binder obtained as a result of the distillation procedure specified in EN 1431 (residual binder after extraction of water and oil distillate). 5.3.2 Recovered binder Recovered binder refers to the binder obtained according to the procedure specified in EN 13074-1. The recovered binder is deemed to represent the binder obtained immediately after the breaking of the emulsion (coalescence of the binder and elimination of the water). The recovered binder can be replaced by the bituminous phase of the emulsion, i.e. the bituminous binder and added flux, which has been used to manufacture the emulsion. In the event of dispute, the recovered binder shall be used. When declaring performance for the recovered binder, the type of binder which has been used shall be indicated. 5.3.3 Binders to be considered for the assessment of durability 5.3.3.1 Stabilised binder Stabilised binder refers to the binder obtained according to the procedure specified in EN 13074-1 followed by EN 13074-2. 5.3.3.2 Aged binder Aged binder refers to the binder obtained according to the procedure specified in EN 13074-1 followed by EN 13074-2 and EN 14769 (65 h at 85 °C).The binder to be used for the ageing procedure according to EN 14769 can be replaced by the residual binder by distillation obtained according to the procedure specified in EN 1431. In the event of dispute, the tests on the binder obtained according to the procedure specified in EN 13074-1 followed by EN 13074-2 and EN 14769 shall be used. When declaring performance for the aged binder, the type of binder used for the EN 14769 ageing procedure shall be indicated. 5.4 Properties of residual, recovered, stabilised and aged binders from cationic bituminous emulsions (Table 4) 5.4.1 Consistency at intermediate service temperature Consistency at intermediate service temperature shall be assessed according to the procedure specified in EN 1426 (needle penetration). The temperature for the test is dependent on the consistency of the binder. The SIST EN 13808:2013
5.4.5 Elastic recovery (for modified binders only) Elastic recovery, typically for elastomer modified binders, shall be determined according to the procedure specified in EN 13398. The test shall be performed at 25 °C or 10 °C depending on the consistency and degree of modification of the binder. SIST EN 13808:2013
Performance Classes for the technical requirements of cationic bituminous emulsions Technical requirements Document Unit Class 0 Class 1 Class 2 Class 3 Class 4 Class 5 Class 6 Class 7 Class 8 Class 9
Class 10 Class 11 Class 12
Binder content or Residual binder after distillation c
EN 1428a or EN 1431b EN 1431 % (m/m) % (m/m)
< 38 < 38 (C35) 38 to 42 ≥ 38 (C40) 48 to 52 ≥ 48 (C50) 53 to 57 ≥ 53 (C55) 58 to 62 ≥ 58 (C60) 63 to 67 ≥ 63 (C65) 65 to 69 ≥ 65 (C67) 67 to 71 ≥ 67 (C69) ≥ 69 ≥ 69 (C70) ≥ 71 ≥ 71 (C72)
Breaking behaviour Breaking value (Forshammer filler) EN 13075-1 None
< 110 70 to 155 110 to 195 > 170 - - - - - -
or Fines mixing time EN 13075-2 s
- - - - > 90 ≥ 180 ≥ 300 - - -
or Mixing stability with cement EN 12848 g
- - - - - - - > 2 ≤ 2 -
Residue on sieving - 0,5 mm sieve EN 1429 % (m/m)
≤ 0,1 ≤ 0,2 ≤ 0,5 - - - - - - -
Viscosity
Efflux time 2 mm at 40 °C EN 12846-1 s NR
≤ 20 15 to 70 40 to 130 - - - - - - -
or Efflux time 4 mm at 40 °C EN 12846-1 s NR
- - - 5 to 70 40 to 100 - - - - -
or Efflux time 4 mm at 50 °C EN 12846-1 s NR
- - - - -
5 to 30 ≥ 25 - - -
or Dynamic viscosity at 40 °C d EN 13302 m Pa.s NR
- - - - - - - ≤ 30 20 to 300 100 to 1 000 > 1 000 Adhesivity with reference aggregate EN 13614 None NR
≥ 75 ≥ 90 - - - - - - - -
Penetration power EN 12849 Min NR DV - - - - - - - - - -
Oil distillate contente EN 1431 % (m/m) NR
≤ 2,0 ≤ 3,0 ≤ 5,0 ≤ 8,0 ≤ 10,0 5 to 15 > 15 - - -
Residue on sieving - 0,16 mm sieve EN 1429 % (m/m) NR
≤ 0,25 ≤ 0,5 - - - - - - - -
Efflux time at 85 °C
EN 16345 s NR
25 to 45 20 to 100 - - - - - - - -
Storage stability by sieving (7 days storage) – 0,5 mm sieve EN 1429 % (m/m) NR
≤ 0,1 ≤ 0,2 ≤ 0,5 - - - - - - -
Settling tendency (7 days storage) EN 12847 % (m/m) NR
≤ 5 ≤ 10 - - - - - - - -
a The binder content of an emulsion determined by the method described in EN 1428 shall be defined as [100 - water content]. b The binder content of the emulsion determined by the distillation method described in EN 1431 shall be defined as [per cent by mass of the residual binder + per cent by mass of oil distillate]. Alternatives methods may be used for the determination of binder content if a correlation to the prescribed methods can be proven. In case of dispute, EN 1428 or EN 1431 shall be used. c The residual binder after distillation determined by the distillation method described in EN 1431 is the binder residue from a bituminous emulsion after distillation of water and oil distillate. d Dynamic viscosity shall be determined at a shear rate of 50 s-1. In the case where the shear rate of 50 s-1 does not produce the level of accuracy specified by EN 13302, another shear rate can be used. The adopted shear rate shall be mentioned in the test report. e The per cent by mass of oil distillate can be determined on bulk quantities of flux following the determination of density by EN ISO 3838 and the determination of per cent by volume of distillate obtained by EN 1431. Some high viscosity, polymer modified cationic bituminous emulsions are not stable and/or are difficult to handle at room temperature. Consequently, it is recommended that these emulsions be stored above 50 °C following sampling and prior to testing. In addition, it is recommended that laboratory tests are carried out on polymer modified emulsions within a period which is consistent with their stability. NOTE For CE marking see Annex ZA considering the grey shaded boxes for the essential characteristics. SIST EN 13808:2013
Stabilised binder (5.3.3.1) Durability - Stage 2 Aged binder (5.3.3.2)
Binder obtained after extraction of water and oil distillate following EN 1431 Binder recovered by evaporation following EN 13074-1 Binder recovered by evaporation (EN 13074-1) and subjected to stabilisation (EN 13074-2) Binder recovered by evaporation (EN 13074-1) and subjected to stabilisation (EN 13074-2) and ageing (EN 14769) a Consistency at intermediate service temperature b NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 Consistency at elevated service temperature b NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 Cohesion (modified binders only) b NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 Brittleness at low service temperature (Fraass breaking point) NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 Elastic recovery at 10 °C (for elastomeric polymer binders) NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 Elastic recovery at 25 °C (for elastomeric polymer binders) NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 NR (Class 0) or performance classes given in Table 4 a The test conditions to be retained for the PAV ageing procedure following EN 14769 are a temperature of 85 °C and a duration of 65 h. b The property shall be assessed on at least one of the residual, recovered, stabilised or aged binder. NOTE For CE marking see Annex ZA considering the grey shaded boxes for the essential characteristics. SIST EN 13808:2013
Performance Classes for the technical requirements of cationic bituminous emulsions Technical requirements Document Unit Class 1 Class 2 Class 3 Class 4 Class 5 Class 6 Class 7 Class 8 Class 9 Class 10 Class 11 Consistency at intermediate service temperature
Penetration at 25 °Ca
EN 1426 0,1 mm
DV ≤ 50 ≤ 100 ≤ 150 ≤ 220 ≤ 270 ≤ 330
-
-
- - or Penetration at 15 °Ca
EN 1426 0,1 mm DV -
- - -
- - 90 to 170 140 to 260 180 to 360 - Consistency at elevated service temperature Softening Point b EN 1427 oC DV ≥ 60 ≥ 55 ≥ 50 ≥ 46 ≥ 43 ≥ 39 ≥ 35 < 35
- - or Dynamic viscosity at 60 °Cb EN 12596 or EN 13302 Pa·s DV ≥ 18 ≥ 12 ≥ 7 ≥ 4,5 < 4,5 - -
- - - or Kinematic viscosity at 60 °Cb EN 12595 mm²/s DV ≥ 16 000 ≥ 8 000 ≥ 6 000 ≥ 4 000 ≥ 2 000 < 2 000 - - - - Cohesion (modified binders only)
Cohesion energy by tensile test (100 mm/min traction)c EN 13587 EN 13703 J/cm2 DV ≥ 3 at 5 °C ≥ 2 at 5 °C ≥ 1 at 5 °C ≥ 2 at 10 °C ≥ 1 at 10 °C ≥ 0,5 at 10 °C ≥ 1 at 15 °C ≥ 0,5 at 15 °C ≥ 0,5 at 20 °C ≥ 0,5 at 25 °C or Cohesion energy by force ductility (50 mm/min traction)c EN 13589 EN 13703 J/cm2 DV ≥ 3 at 5 °C ≥ 2 at 5 °C ≥ 1 at 5 °C ≥ 0,5 at 5 °C ≥ 2 at 10 °C ≥ 1 at 10 °C ≥ 0,5 at 10 °C
≥ 0,5 at 15 °C
≥ 0,5 at 20 °C
- or Cohesion by pendulum testc
EN 13588 J/cm2 DV ≥ 1,4 ≥ 1,2 ≥ 1,0 ≥ 0,7 ≥ 0,5 - - - - - Brittleness at low service temperature (Fraass breaking point) EN 12593 °C DV ≤ -25 ≤ -20 ≤ -15 ≤ -10 ≤ -5 ≤ 0 ≤ 5 - - - Elastic recovery at 10 °C (for elastomeric polymer binders) EN 13398 % DV ≥ 75 ≥ 50 - - - - - - - - Elastic recovery at 25 °C (for elastomeric polymer binders) EN 13398 % DV - - ≥ 75 ≥ 50 - - - - - - a The consistency at an intermediate service temperature shall be measured by the determination of penetration according to EN 1426, at 25 °C or 15 °C depending on its consistency (5.4.1). b The consistency at elevated service temperatures shall be measured either by the determination of the ring and ball softening point according to EN 1427, or by the determination of dynamic viscosity according to EN 13302 or vacuum capillary method according to EN 12596, or by the determination of kinematic viscosity according to EN 12595 (5.4.2). c One cohesion method shall be chosen based on end application. The cohesion of residual binders from polymer modified emulsions which are used for surface dressings shall be determined in accordance with EN 13588. For binders used in other applications the method used shall be any one of EN 13587, EN 13589 or EN 13588 (5.4.3). NOTE For CE marking see Annex ZA considering the grey shaded boxes for the essential characteristics. SIST EN 13808:2013
Products may be grouped in different families for different characteristics. Reference to the assessment method standards should be made to allow the selection of a suitable representative sample. In addition, the determination of the product type shall be performed for all characteristics included in the standard for which the manufacturer declares the performance: at the beginning of the production of a new or modified cationic bituminous emulsions (unless a member of the same product range); or at the beginning of a new or modified method of production (where this may affect the stated properties); or they shall be repeated for the appropriate characteristic(s), whenever a change occurs in the cationic bituminous emulsions design, in the raw material or in the supplier of the components, or in the method of production (subject to the definition of a family), which would affect significantly one or more of the characteristics. SIST EN 13808:2013
Sampling shall be carried out in accordance with EN 58 and sample preparation shall be carried out in accordance with EN 12594. The assessment methods and compliance criteria to be observed are the same as those listed within Table 7 (6.3.2.6). 6.2.3 Test reports The results of the determination of the product type shall be documented in test reports. All test reports shall be retained by the manufacturer for at least 10 years after the last date of production of the cationic bituminous emulsion to which they relate. 6.2.4 Shared other party results A manufacturer may use the results of the product type determination obtained by someone else (e.g. by another manufacturer, as a common service to manufacturers, or by a product developer), to justify his own declaration of performance regarding a product that is manufactured according to the same design (e.g. same formulation) and with raw materials, constituents and manufacturing methods of the same kind, provided that: the results are known to be valid for products with the same essential characteristics relevant for the product performance; in addition to any information essential for confirming that the product has such same performances related to specific essential characteristics, the other party who has carried out the determination of the product type concerned or has had it carried out, has expressly accepted to transmit to the manufacturer the results and the test report to be used for the latter’s product type determination, as well as information regarding production facilities and the production control process that can be taken into account for FPC; the manufacturer using other party results accepts to remain responsible for the product having the declared performances and he also: ensures that the product has the same characteristics relevant for performance as the one that has been subjected to the determination of the product type, and that there are no significant differences with regard to production facilities and the production control process compared to that used for the product that was
...
SLOVENSKI SIST EN 13808
STANDARD
julij 2013
Bitumen in bitumenska veziva – Okvirna specifikacija za kationske
bitumenske emulzije
Bitumen and bituminous binders – Framework for specifying cationic bituminous
emulsions
Bitumes et liants bitumineux – Cadre de spécifications pour les émulsions
cationiques de liants bitumeux
Bitumen und bitumenhaltige Bindemittel – Rahmenwerk für die Spezifizierung
kationischer Bitumenemulsionen
Referenčna oznaka
ICS 75.140; 91.100.50
Nadaljevanje na straneh II do IV in od 1 do 37
© 2014-04. Standard je založil in izdal Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
SIST EN 13808 : 2013

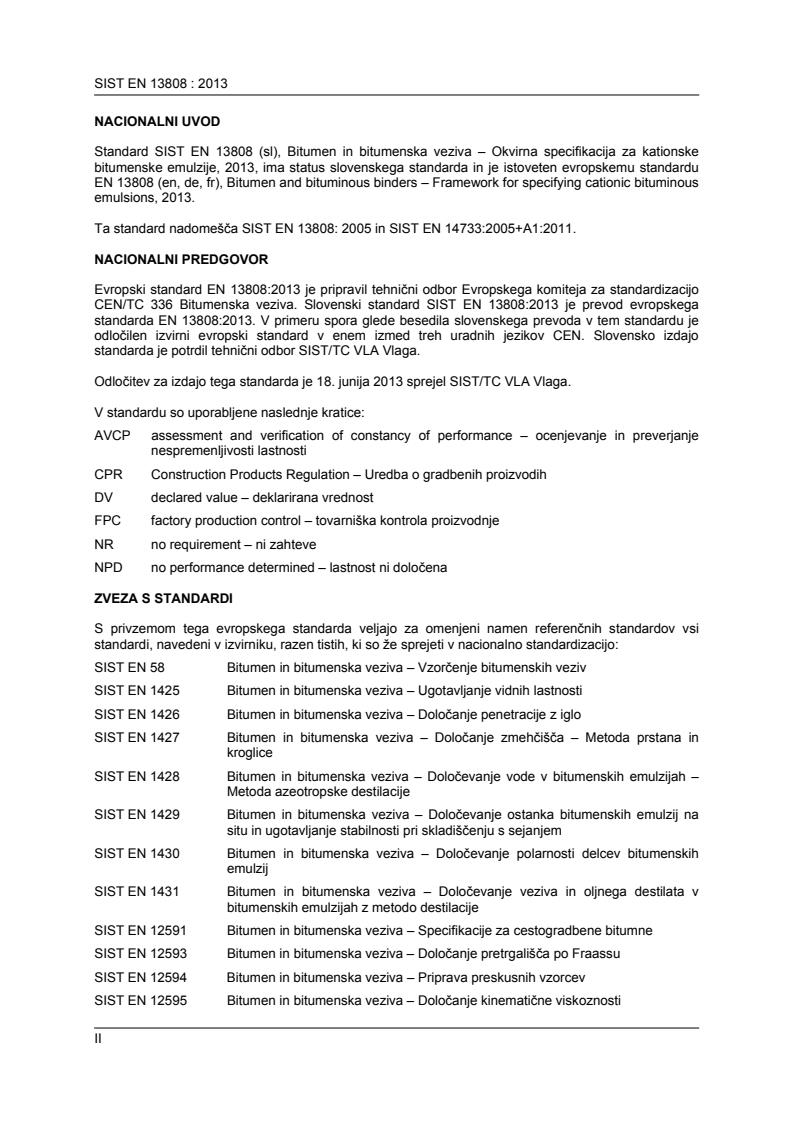

NACIONALNI UVOD
Standard SIST EN 13808 (sl), Bitumen in bitumenska veziva – Okvirna specifikacija za kationske
bitumenske emulzije, 2013, ima status slovenskega standarda in je istoveten evropskemu standardu
EN 13808 (en, de, fr), Bitumen and bituminous binders – Framework for specifying cationic bituminous
emulsions, 2013.
Ta standard nadomešča SIST EN 13808: 2005 in SIST EN 14733:2005+A1:2011.
NACIONALNI PREDGOVOR
Evropski standard EN 13808:2013 je pripravil tehnični odbor Evropskega komiteja za standardizacijo
CEN/TC 336 Bitumenska veziva. Slovenski standard SIST EN 13808:2013 je prevod evropskega
standarda EN 13808:2013. V primeru spora glede besedila slovenskega prevoda v tem standardu je
odločilen izvirni evropski standard v enem izmed treh uradnih jezikov CEN. Slovensko izdajo
standarda je potrdil tehnični odbor SIST/TC VLA Vlaga.
Odločitev za izdajo tega standarda je 18. junija 2013 sprejel SIST/TC VLA Vlaga.
V standardu so uporabljene naslednje kratice:
AVCP assessment and verification of constancy of performance – ocenjevanje in preverjanje
nespremenljivosti lastnosti
CPR Construction Products Regulation – Uredba o gradbenih proizvodih
DV declared value – deklarirana vrednost
FPC factory production control – tovarniška kontrola proizvodnje
NR no requirement – ni zahteve
NPD no performance determined – lastnost ni določena
ZVEZA S STANDARDI
S privzemom tega evropskega standarda veljajo za omenjeni namen referenčnih standardov vsi
standardi, navedeni v izvirniku, razen tistih, ki so že sprejeti v nacionalno standardizacijo:
SIST EN 58 Bitumen in bitumenska veziva – Vzorčenje bitumenskih veziv
SIST EN 1425 Bitumen in bitumenska veziva – Ugotavljanje vidnih lastnosti
SIST EN 1426 Bitumen in bitumenska veziva – Določanje penetracije z iglo
SIST EN 1427 Bitumen in bitumenska veziva – Določanje zmehčišča – Metoda prstana in
kroglice
SIST EN 1428 Bitumen in bitumenska veziva – Določevanje vode v bitumenskih emulzijah –
Metoda azeotropske destilacije
SIST EN 1429 Bitumen in bitumenska veziva – Določevanje ostanka bitumenskih emulzij na
situ in ugotavljanje stabilnosti pri skladiščenju s sejanjem
SIST EN 1430 Bitumen in bitumenska veziva – Določevanje polarnosti delcev bitumenskih
emulzij
SIST EN 1431 Bitumen in bitumenska veziva – Določevanje veziva in oljnega destilata v
bitumenskih emulzijah z metodo destilacije
SIST EN 12591 Bitumen in bitumenska veziva – Specifikacije za cestogradbene bitumne
SIST EN 12593 Bitumen in bitumenska veziva – Določanje pretrgališča po Fraassu
SIST EN 12594 Bitumen in bitumenska veziva – Priprava preskusnih vzorcev
SIST EN 12595 Bitumen in bitumenska veziva – Določanje kinematične viskoznosti
II
SIST EN 13808 : 2013
SIST EN 12596 Bitumen in bitumenska veziva – Določanje dinamične viskoznosti z metodo
kapilare z vakuumom
SIST EN 12597 Bitumen in bitumenska veziva – Terminologija
SIST EN 12846-1 Bitumen in bitumenska veziva – Določevanje viskoznosti bitumenskih emulzij z
iztočnim viskozimetrom – 1. del: Bitumenske emulzije
SIST EN 12846-2 Bitumen in bitumenska veziva – Določevanje viskoznosti bitumenskih emulzij z
iztočnim viskozimetrom – 2. del: Rezana in fluksirana bitumenska veziva
SIST EN 12847 Bitumen in bitumenska veziva – Določevanje težnje bitumenskih emulzij k
posedanju
SIST EN 12848 Bitumen in bitumenska veziva – Določevanje stopnje stabilnosti bitumenskih
emulzij z mešanjem s cementom
SIST EN 12849 Bitumen in bitumenska veziva – Določevanje sposobnosti penetriranja
bitumenskih emulzij
SIST EN 12850 Bitumen in bitumenska veziva – Določevanje pH vrednosti bitumenskih emulzij
SIST EN 13074-1 Bitumen in bitumenska veziva – Določevanje deleža veziva v bitumenskih
emulzijah ali rezanih ali fluksiranih bitumnih z izhlapevanjem
SIST EN 13074-2 Bitumen in bitumenska veziva – Stabilizacija veziva iz bitumenskih emulzij ali
rezanih in fluksiranih bitumnov po ponovni pridobitvi
SIST EN 13075-1 Bitumen in bitumenska veziva – Ugotavljanje stopnje stabilnosti – 1. del:
Ugotavljanje hitrosti razpada kationskih bitumenskih emulzij, metoda z
mineralnim polnilom
SIST EN 13075-2 Bitumen in bitumenska veziva – Določevanje stopnje stabilnosti – 2. del:
Določevanje časa mešanja kationskih bitumenskih emulzij
SIST EN 13302 Bitumen in bitumenska veziva – Določanje dinamične viskoznosti bitumenskih
veziv z uporabo rotacijskega viskozimetra
SIST EN 13398 Bitumen in bitumenska veziva – Določevanje elastičnega povratka modificiranih
bitumnov
SIST EN 13587 Bitumen in bitumenska veziva – Določevanje nateznih lastnosti bitumenskih
veziv z natezno preskusno metodo
SIST EN 13588 Bitumen in bitumenska veziva – Določevanje kohezijskih lastnosti bitumenskih
veziv – Preskus z nihalom
SIST EN 13589 Bitumen in bitumenska veziva – Določevanje nateznih lastnosti modificiranih
bitumnov – Metoda določanja sile pri merjenju duktilnosti
SIST EN 13614 Bitumen in bitumenska veziva – Določanje obstojnosti bitumenskega filma pod
vodo
SIST EN 13703 Bitumen in bitumenska veziva – Določevanje deformacijske energije
SIST EN 13924 Bitumen in bitumenska veziva – Specifikacije za trše cestogradbene bitumne
SIST EN 14023 Bitumen in bitumenska veziva – Okvirna specifikacija za bitumne, modificirane s
polimeri
SIST EN 14769 Bitumen in bitumenska veziva – Pospešeno staranje v tlačni posodi (PAV)
SIST EN 16345 Bitumen in bitumenska veziva – Ugotavljanje viskoznosti bitumenskih emulzij z
viskozimetrom po Redwoodu, št. II
SIST EN ISO 3405 Naftni proizvodi – Določevanje destilacijskih značilnosti pri atmosferskem tlaku
(ISO 3405)
III
SIST EN 13808 : 2013
SIST EN ISO 3675 Surova nafta in tekoči naftni proizvodi – Laboratorijsko določevanje gostote ali
relativne gostote z areometrom (ISO 3675)
OSNOVA ZA IZDAJO STANDARDA
– privzem standarda EN 13808:2013
PREDHODNA IZDAJA
– SIST EN 13808:2005, Bitumen in bitumenska veziva – Okvirna specifikacija za kationske
bitumenske emulzije
– SIST EN 14733:2005+A1:2011, Bitumen in bitumenska veziva – Kontrola proizvodnje v obratih za
proizvodnjo bitumenskih emulzij ter fluksiranih in rezanih bitumnov
OPOMBE
– Povsod, kjer se v besedilu standarda uporablja izraz “evropski standard”, v SIST EN 13808:2013
to pomeni “slovenski standard”.
– Uvod in nacionalni predgovor nista sestavni del standarda.
– Ta nacionalni dokument je istoveten EN 13808:2013 in je objavljen z dovoljenjem
CEN
Avenue Marnix 17
B-1000 Bruselj
Belgija
– This national document is identical with EN 13808:2013 and is published with the permission of
CEN
Avenue Marnix 17
B-1000 Brussels
Belgium
IV
EVROPSKI STANDARD EN 13808
EUROPEAN STANDARD
NORME EUROPÉENNE
EUROPÄISCHE NORM maj 2013
ICS 91.100.50; 93.080.20 Nadomešča EN 13808:2005, EN 14733:2005+A1:2010
Slovenska izdaja
Bitumen in bitumenska veziva – Okvirna specifikacija za kationske
bitumenske emulzije
Bitumen and bituminous binders Bitumes et liants bitumineux – Cadre Bitumen und bitumenhaltige
– Framework for specifying de spécifications pour les émulsions Bindemittel – Rahmenwerk für die
cationic bituminous emulsions cationiques de liants bitumeux Spezifizierung kationischer
Bitumenemulsionen
Ta evropski standard je CEN sprejel 14. marca 2013.
Člani CEN morajo izpolnjevati notranje predpise CEN/CENELEC, s katerimi je predpisano, da mora
biti ta standard brez kakršnih koli sprememb sprejet kot nacionalni standard, Seznami najnovejših
izdaj teh nacionalnih standardov in njihovi bibliografski podatki so na voljo pri Upravnem centru
CEN-CENELEC ali članicah CEN.
Ta evropski standard obstaja v treh izvirnih izdajah (angleški, francoski, nemški). Izdaje v drugih
jezikih, ki jih članice CEN na lastno odgovornost prevedejo in izdajo ter prijavijo pri Upravnem centru
CEN-CENELEC, veljajo kot uradne izdaje.
Člani CEN so nacionalni organi za standardizacijo Avstrije, Belgije, Bolgarije, Cipra, Češke republike,
Danske, Estonije, Finske, Francije, Grčije, Hrvaške, Irske, Islandije, Italije, Latvije, Litve,
Luksemburga, Madžarske, Malte, Nekdanje jugoslovanske republike Makedonije, Nemčije,
Nizozemske, Norveške, Poljske, Portugalske, Romunije, Slovaške, Slovenije, Španije, Švedske,
Švice, Turčije in Združenega kraljestva.
CEN
Evropski komite za standardizacijo
European Committee for Standardisation
Comité Européen de Normalisation
Europäisches Komitee für Normung
Upravni center: Avenue Marnix 17, B-1000 Brussels
© 2013 CEN Lastnice avtorskih pravic so vse države članice CEN. Ref. oznaka EN 13808:2013 E
SIST EN 13808 : 2013
VSEBINA Stran
Predgovor .4
1 Področje uporabe .6
2 Zveze s standardi .6
3 Izrazi in definicije .7
4 Kratice .8
5 Zahteve in preskusne metode .8
5.1 Splošno.8
5.2 Lastnosti emulzije (preglednica 2).9
5.2.1 Vsebnost veziva .9
5.2.2 Stopnja stabilnosti .9
5.2.3 Ostanek na situ – sito 0,5 mm.9
5.2.4 Viskoznost .9
5.2.5 Učinek vode na obstojnost veziva.9
5.2.6 Sposobnost penetriranja .9
5.2.7 Vsebnost oljnega destilata .9
5.2.8 Ostanek na situ – sito 0,16 mm.10
5.2.9 Čas iztoka pri 85 °C.10
5.2.10 Stabilnost pri skladiščenju s sejanjem.10
5.2.11 Težnja k posedanju .10
5.3 Preostala, ponovno pridobljena, stabilizirana in starana veziva iz kationskih bitumenskih
emulzij (preglednica 3) .10
5.3.1 Preostalo vezivo po destilaciji .10
5.3.2 Ponovno pridobljeno vezivo .10
5.3.3 Veziva, ki se upoštevajo pri oceni trajnosti .10
5.4 Lastnosti preostalega, ponovno pridobljenega, stabiliziranega in staranega veziva
iz kationskih bitumenskih emulzij (preglednica 4) .11
5.4.1 Konsistenca pri srednji temperaturi uporabe.11
5.4.2 Konsistenca pri povišani temperaturi uporabe.11
5.4.3 Kohezija (samo za modificirana veziva).11
5.4.4 Krhkost pri nizki temperaturi uporabe.11
5.4.5 Elastični povratek (samo za modificirana veziva) .11
5.5 Nevarne snovi.15
6 Ocenjevanje in preverjanje nespremenljivosti lastnosti (AVCP) .15
6.1 Splošno.15
6.2 Preskušanje tipa.15
6.2.1 Splošno.15
6.2.2 Preskusni vzorci, preskušanje in merila skladnosti.16
6.2.3 Preskusna poročila.16
6.2.4 Rezultati, pridobljeni od zunanje stranke .16
6.3 Tovarniška kontrola proizvodnje (FPC).16
SIST EN 13808 : 2013
6.3.1 Splošno.16
6.3.2 Zahteve.17
6.3.3 Začetni pregled obrata in tovarniške kontrole proizvodnje.24
6.3.4 Stalni nadzor tovarniške kontrole proizvodnje.24
6.3.5 Postopek za spremembe.25
6.3.6 Enkratni proizvodi, predproizvodni proizvodi (na primer prototipi) in proizvodi,
proizvedeni v zelo majhnih količinah.25
Dodatek A (informativni): Primeri oznak za bitumenske emulzije .26
Dodatek B (informativni): Primeri izbranih kakovostnih razredov za emulzijo C 69 BP 2.27
Dodatek ZA (informativni): Točke tega evropskega standarda, ki se nanašajo na določila
Uredbe EU o gradbenih proizvodih 305/2011.28
ZA.1 Področje uporabe in ustrezne lastnosti.28
ZA.2 Postopek ocenjevanja in preverjanja nespremenljivosti lastnosti kationskih bitumenskih
emulzij (AVCP) .29
ZA.3 CE-označevanje in etiketiranje .34
Literatura .37
SIST EN 13808 : 2013
Predgovor
Ta evropski standard (EN 13808:2013) je pripravil tehnični odbor CEN/TC 336 Bitumenska veziva,
katerega sekretariat vodi AFNOR.
Ta evropski standard mora dobiti status nacionalnega standarda bodisi z objavo istovetnega
besedila ali z razglasitvijo najpozneje novembra 2013, nasprotujoče nacionalne standarde pa je
treba razveljaviti najpozneje maja 2014.
Opozoriti je treba na možnost, da so lahko nekateri elementi tega dokumenta predmet patentnih
pravic. CEN [in/ali CENELEC] ne prevzema odgovornosti za identifikacijo nekaterih ali vseh takih
patentnih pravic.
Ta dokument nadomešča EN 13808:2005 in EN 14733:2005+A1:2010.
Ta dokument je bil pripravljen v okviru mandata, ki sta ga Evropska komisija in Evropsko združenje za
prosto trgovino dala CEN, in podpira osnovne zahteve za lastnosti iz uredbe Evropske unije.
Za zvezo z direktivo(-ami) Evropske unije glej informativni dodatek ZA, ki je sestavni del tega
dokumenta.
Glavne tehnične spremembe, uvedene v EN 13808:
– uvedba dodatnih lastnosti in revizija kakovostnih razredov za kationske bitumenske emulzije
(preglednica 2);
– obravnavanje lastnosti preostalega veziva z destilacijo (preglednici 3 in 4);
– možnost ocenjevanja trajnosti stabiliziranega veziva (1. stopnja trajnosti) ali stabiliziranega in v
tlačni posodi staranega (PAV) veziva (2. stopnja trajnosti) ali obeh vrst veziv (preglednici 3 in 4);
– spremenjena točka 6 (Ocenjevanje in preverjanje nespremenljivosti lastnosti (AVCP)) ter dodatek
ZA v skladu z zahtevami Uredbe (EU) št. 305/2011 (Uredba o gradbenih proizvodih – CPR);
– vključitev točk v zvezi z ocenjevanjem in preverjanjem nespremenljivosti lastnosti, ki so že bile
zajete v EN 14733:2005+A1:2010.
Ta standard je del naslednje skupine evropskih standardov za bitumne:
SIST EN 13808 : 2013
Bitumenska
veziva
Cestogradbena
Industrijska
uporaba
uporaba
Cestogradbeni Bitumni, Rezani Kationske Oksidirani Trdi
bitumni modificirani in fluksirani bitumenske
bitumni industrijski
s polimeri bitumni emulzije bitumni
EN 12591 EN 14023 EN 15322 EN 13808 EN 13304 EN 13305
Trši
cestogradbeni
bitumni
EN 13924-1
"Multigrade"
bitumni
EN 13924-2
Slika 1: Evropski standardi za bitumne
V skladu z notranjimi predpisi CEN-CENELEC morajo ta evropski standard obvezno uvesti nacionalne
organizacije za standardizacijo naslednjih držav: Avstrije, Belgije, Bolgarije, Cipra, Češke republike,
Danske, Estonije, Finske, Francije, Grčije, Hrvaške, Irske, Islandije, Italije, Latvije, Litve,
Luksemburga, Madžarske, Malte, Nekdanje jugoslovanske republike Makedonije, Nemčije,
Nizozemske, Norveške, Poljske, Portugalske, Romunije, Slovaške, Slovenije, Španije, Švedske,
Švice, Turčije in Združenega kraljestva.
SIST EN 13808 : 2013
1 Področje uporabe
Ta evropski standard določa zahteve za kakovostne lastnosti razredov kationskih bitumenskih emulzij,
ki so primerne za uporabo pri gradnji in vzdrževanju cest, letališč in drugih asfaltnih površin.
Ta evropski standard se uporablja za emulzije iz čistega ali fluksiranega ali rezanega bitumna in tudi
za emulzije iz bitumna, modificiranega s polimeri, ali fluksiranega bitumna, modificiranega s polimeri,
ali iz rezanega bitumna, modificiranega s polimeri, ki vključuje tudi bitumenske emulzije, modificirane
z lateksom.
V Evropi se uporablja več vrst kationskih bitumenskih emulzij. Odvisno od običajne prakse se lahko za
isti namen uporabljajo emulzije z različnimi vrstami veziva. Pri načrtovanju specifikacije za določeno
uporabo naj se posebna skrb posveti izbiram razredov, ki naj bodo združljivi in realni.
OPOMBA: V tem evropskem standardu se za predstavitev masnega deleža uporablja izraz % (m/m).
2 Zveze s standardi
Za uporabo tega standarda so, delno ali v celoti, nujno potrebni spodaj navedeni dokumenti. Pri
datiranih dokumentih velja samo navedena izdaja. Pri nedatiranih dokumentih velja najnovejša izdaja
dokumenta (vključno z morebitnimi dopolnili).
EN 58 Bitumen in bitumenska veziva – Vzorčenje bitumenskih veziv
EN 1425 Bitumen in bitumenska veziva – Ugotavljanje vidnih lastnosti
EN 1426 Bitumen in bitumenska veziva – Določanje penetracije z iglo
EN 1427 Bitumen in bitumenska veziva – Določanje zmehčišča – Metoda prstana in
kroglice
EN 1428 Bitumen in bitumenska veziva – Določevanje vode v bitumenskih emulzijah
– Metoda azeotropske destilacije
EN 1429 Bitumen in bitumenska veziva – Določevanje ostanka bitumenskih emulzij
na situ in ugotavljanje stabilnosti pri skladiščenju s sejanjem
EN 1430 Bitumen in bitumenska veziva – Določevanje polarnosti delcev bitumenskih
emulzij
EN 1431 Bitumen in bitumenska veziva – Določevanje veziva in oljnega destilata v
bitumenskih emulzijah z metodo destilacije
EN 12591 Bitumen in bitumenska veziva – Specifikacije za cestogradbene bitumne
EN 12593 Bitumen in bitumenska veziva – Določanje pretrgališča po Fraassu
EN 12594 Bitumen in bitumenska veziva – Priprava preskusnih vzorcev
EN 12595 Bitumen in bitumenska veziva – Določevanje kinematične viskoznosti
EN 12596 Bitumen in bitumenska veziva – Določevanje dinamične viskoznosti z
metodo kapilare z vakuumom
EN 12597 Bitumen in bitumenska veziva – Terminologija
EN 12846-1 Bitumen in bitumenska veziva – Določevanje viskoznosti bitumenskih
emulzij z iztočnim viskozimetrom – 1. del: Bitumenske emulzije
EN 12846-2 Bitumen in bitumenska veziva – Določevanje viskoznosti bitumenskih
emulzij z iztočnim viskozimetrom – 2. del: Rezana in fluksirana bitumenska
veziva
EN 12847 Bitumen in bitumenska veziva – Določevanje težnje bitumenskih emulzij k
posedanju
SIST EN 13808 : 2013
EN 12848 Bitumen in bitumenska veziva – Določevanje stopnje stabilnosti bitumenskih
emulzij z mešanjem s cementom
EN 12849 Bitumen in bitumenska veziva – Določevanje sposobnosti penetriranja
bitumenskih emulzij
EN 12850 Bitumen in bitumenska veziva – Določevanje vrednosti pH bitumenskih
emulzij
EN 13074-1 Bitumen in bitumenska veziva – Določevanje deleža veziva v bitumenskih
emulzijah ali rezanih ali fluksiranih bitumnih – 1. del: Določevanje deleža z
izhlapevanjem
EN 13074-2 Bitumen in bitumenska veziva – Določevanje deleža veziva v bitumenskih
emulzijah ali rezanih ali fluksiranih bitumnih – 2. del: Stabilizacija po ponovni
pridobitvi z izhlapevanjem
EN 13075-1 Bitumen in bitumenska veziva – Določevanje stopnje stabilnosti – 1. del:
Določevanje hitrosti razpada kationskih bitumenskih emulzij, metoda z
mineralnim polnilom
EN 13075-2 Bitumen in bitumenska veziva – Določevanje stopnje stabilnosti – 2. del:
Določevanje časa mešanja kationskih bitumenskih emulzij
EN 13302 Bitumen in bitumenska veziva – Določanje dinamične viskoznosti
bitumenskih veziv z uporabo rotacijskega viskozimetra
EN 13398 Bitumen in bitumenska veziva – Določevanje elastičnega povratka
modificiranih bitumnov
EN 13587 Bitumen in bitumenska veziva – Določevanje nateznih lastnosti bitumenskih
veziv z natezno preskusno metodo
EN 13588 Bitumen in bitumenska veziva – Določevanje kohezijskih lastnosti
bitumenskih veziv – Preskus z nihalom
EN 13589 Bitumen in bitumenska veziva – Določevanje nateznih lastnosti modificiranih
bitumnov – Metoda določanja sile pri merjenju duktilnosti
EN 13614 Bitumen in bitumenska veziva – Določevanje obstojnosti bitumenskega filma
pod vodo
EN 13703 Bitumen in bitumenska veziva – Določevanje deformacijske energije
EN 13924 Bitumen in bitumenska veziva – Specifikacije za trše cestogradbene bitumne
EN 14023 Bitumen in bitumenska veziva – Okvirna specifikacija za bitumne,
modificirane s polimeri
EN 14769 Bitumen in bitumenska veziva – Pospešeno staranje v tlačni posodi (PAV)
EN 16345 Bitumen in bitumenska veziva – Ugotavljanje viskoznosti bitumenskih
emulzij z viskozimetrom po Redwoodu, št. II.
EN ISO 3405 Naftni proizvodi – Določevanje destilacijskih značilnosti pri atmosferskem
tlaku (ISO 3405)
EN ISO 3675 Surova nafta in tekoči naftni proizvodi – Laboratorijsko določevanje gostote z
aerometrom (ISO 3675)
3 Izrazi in definicije
V tem dokumentu se uporabljajo izrazi in definicije, navedeni v EN 12597.
SIST EN 13808 : 2013
4 Kratice
Kratice, izražene s pomočjo črk in številk, ki se uporabljajo za opis pomembnih lastnosti kationskih
bitumenskih emulzij, kot so polarnost emulzije, vsebnost veziva, vrsta veziva, oznaka veziva, vrsta
fluksa, količina fluksa in čas razpada, morajo biti v skladu s preglednico 1. Nacionalni dokumenti z
navodili lahko določijo dodatne kratice za označevanje predvidene uporabe emulzije.
Preglednica 1: Naziv kratic
Mesto Črka Naziv Podporni evropski standard
Obvezne kratice
a
1 C Kationska bitumenska EN 1430 (polarnost delcev)
emulzija
2 in 3 2-mestna Nazivna vsebnost veziva v % EN 1428 ali (vsebnost vode ali preostalo
številka (m/m) EN 1431 vezivo + oljni destilat)
ali ali ali
vsebnost preostalega veziva EN 1431 (preostalo vezivo po destilaciji
v % (m/m) vode in olja)
Navedba vrste veziva
4 ali B Cestogradbeni bitumen
EN 12591 (specifikacija za
cestogradbeni bitumen)
4 in 5 P Dodatek polimerov EN 14023 ali se polimer lahko doda pred
emulgiranjem, med njim ali po njem
5 ali 6 F Dodatek več kot 3 % (m/m) Vrsta fluksa se lahko navede (izbirno) z
fluksa na emulzijo zamenjavo črke F s Fm (mineralni fluks) ali Fv
(rastlinski fluks)
5 ali 6 ali 7 2 do 10 Razred stopnje stabilnosti EN 13808 (preglednica 2)
Izbirne kratice
6 ali 7 ali 8 Okrajšana oznaka EN 12591 ali (oznaka v skladu z določili
bitumenskega osnovnega EN 14023 ali ustreznega standarda za
veziva EN 13924 proizvode)
a
Ločeno kislo vrednost pH v skladu z EN 12850 je mogoče upoštevati kot indikator za kationsko naravo bitumenskih
emulzij. V primeru dvoma je treba uporabiti EN ISO 1430.
OPOMBA: Primeri kratic bitumenskih emulzij so podani v dodatku A.
V specifikacijskih preglednicah tega evropskega standarda sta uporabljeni naslednji kratici (glej
preglednice 2, 3 in 4).
– NR ("No Requirement") za "ni zahteve": ta razred je vključen zaradi prilagajanja državam, kjer
zahteve za predvideno uporabo niso predmet zakonodajnih zahtev; tj. kadar ni predpisov za
lastnost/značilnost za predvideni namen uporabe.
– DV ("Declared Value") za "deklarirana vrednost": ta razred pomeni, da je proizvajalec dolžan pri
proizvodu navesti vrednost ali območje vrednosti.
5 Zahteve in preskusne metode
5.1 Splošno
Ta evropski standard vsebuje okvir specifikacij in razrede za lastnosti kationskih bitumenskih emulzij,
izbranih iz preglednic 2, 3 in 4.
OPOMBA 1: Seznam lastnosti je bil določen na podlagi obstoječih predpisov.
SIST EN 13808 : 2013
Lastnosti v preglednici 2 določajo značilnosti emulzije. Preglednici 3 in 4 določata lastnosti in
kakovostne razrede, ki se uporabljajo za preostala veziva, dobljena po destilaciji, stabilizaciji in
staranju.
Pri specificiranju emulzije je treba iz razredov, navedenih v preglednicah 2, 3 in 4, izbrati ustrezen
razred za vsako tehnično zahtevo po vrsti. Pri preskušanju po metodah, navedenih v preglednici,
morajo biti različni razredi skladni z mejnimi vrednostmi iz te preglednice.
Razred je treba izbrati za vse zahteve, da se preprečijo neuporabne kombinacije.
OPOMBA 2: Preglednice 2 do 4 se uporabljajo za emulzije, določene v vseh državah. Vsaka država bo uporabljala poseben
izbor specifikacij, zajetih v preglednicah 2, 3 in 4. Za vsako državo je koristno, da v svojih nacionalnih navodilih
objavi za vsako vrsto uporabe poseben dokument s svojimi zahtevami iz preglednic. Po vrsti se izbere ustrezni
razred za vsako tehnično zahtevo ali vrsto uporabe in izbira razredov bo temeljila na regionalni podlagi, da se
preprečijo neuporabne kombinacije. Primer tipične specifikacije za emulzijo C 69 BP 2 je predstavljen v dodatku B.
5.2 Lastnosti emulzije (preglednica 2)
5.2.1 Vsebnost veziva
Vsebnost veziva mora biti določena glede na vsebnost vode po postopku, določenem v EN 1428, ali
kot vsota preostalega bitumenskega veziva in oljnega destilata, dobljenega po postopku, določenem v
EN 1431.
Druge metode je mogoče uporabiti, če je mogoče dokazati korelacijo s temi metodami. V primeru
spora je treba uporabiti EN 1428 ali EN 1431.
5.2.2 Stopnja stabilnosti
Stopnjo stabilnosti je mogoče določiti s tremi metodami. Pri eni od teh metod je treba obvezno
deklarirati kakovostni razred.
OPOMBA: EN 13075-1 se lahko uporabi za emulzije, ki se strjujejo hitro ali srednje hitro. EN 13075-2 ali EN 12848 se
lahko uporabita za emulzije, ki se strjujejo počasi, in za čezmerno stabilizirane emulzije.
5.2.3 Ostanek na situ – sito 0,5 mm
Uporabiti je treba postopek, določen v EN 1429.
5.2.4 Viskoznost
Za označevanje obnašanja emulzije po brizganju (nanosu površinske prevleke ali plasti za izboljšanje
oprijemljivosti) ali med mešanjem z agregati (premazovanjem) je treba uporabiti čas iztoka, določen
po postopku iz EN 12846-1, ali dinamično viskoznost, določeno po postopku iz EN 13302.
5.2.5 Učinek vode na obstojnost veziva
Obstojnost je treba preveriti z enim ali več referenčnimi agregati po postopku, določenem v EN 13614.
Pri deklariranju lastnosti je treba navesti naravo uporabljenega referenčnega agregata.
5.2.6 Sposobnost penetriranja
Sposobnost penetriranja označuje zmožnost prodiranja emulzije v podlago. Uporabiti je treba
postopek iz EN 12849.
5.2.7 Vsebnost oljnega destilata
Vsebnost oljnega destilata mora biti določena po postopku, določenem v EN 1431.
SIST EN 13808 : 2013
5.2.8 Ostanek na situ – sito 0,16 mm
Uporabiti je treba postopek, določen v EN 1429.
5.2.9 Čas iztoka pri 85 °C
Za označevanje viskoznosti pri temperaturi, ki je podobna možnim pogojem za brizganje, je treba
uporabiti čas iztoka pri 85 °C v skladu s postopkom, navedenim v EN 16345. To velja samo za
postopke z brizganjem.
OPOMBA: Metoda, opisana v EN 16345, je primerna samo za viskozne emulzije z visokim deležem bitumna (> 65 %).
5.2.10 Stabilnost pri skladiščenju s sejanjem
Uporabiti je treba postopek, določen v EN 1429. Označuje zmožnost bitumenske emulzije, da ne tvori
grobozrnatih delcev (>0,5 mm) po 7 dneh skladiščenja.
5.2.11 Težnja k posedanju
Uporabiti je treba postopek, določen v EN 12847. Označuje razliko v vsebnosti vode zgornjega in
spodnjega sloja predpisane prostornine vzorca po 7 dneh skladiščenja.
OPOMBA: Stabilnost pri skladiščenju je drugačen koncept kot težnja k posedanju. Čeprav sta oba pojava pogosto
povezana, se lahko emulzija posede brez spremembe porazdelitve velikosti delcev (brez koalescence kapljic
emulzije).
5.3 Preostala, ponovno pridobljena, stabilizirana in starana veziva iz kationskih bitumenskih
emulzij (preglednica 3)
5.3.1 Preostalo vezivo po destilaciji
Preostalo vezivo po destilaciji se nanaša na vezivo, dobljeno po postopku destilacije, določenem v EN
1431 (preostalo vezivo po ekstrakciji vode in oljnega destilata).
5.3.2 Ponovno pridobljeno vezivo
Ponovno pridobljeno vezivo se nanaša na vezivo, dobljeno po postopku, določenem v EN 13074-1. Za
ponovno pridobljeno vezivo se šteje vezivo, dobljeno takoj po razpadu emulzije (koalescenca veziva in
odstranitev vode). Ponovno pridobljeno vezivo je mogoče nadomestiti z bitumensko fazo emulzije (tj.
bitumensko vezivo in dodan fluks, ki je bil uporabljen pri izdelavi emulzije). V primeru spora je treba
uporabiti ponovno pridobljeno vezivo. Pri deklariranju lastnosti ponovno pridobljenega veziva je treba
navesti vrsto uporabljenega veziva.
5.3.3 Veziva, ki se upoštevajo pri oceni trajnosti
5.3.3.1 Stabilizirano vezivo
Stabilizirano vezivo se nanaša na vezivo, dobljeno po postopku, določenem v EN 13074-1 po EN
13074-2.
5.3.3.2 Starano vezivo
Starano vezivo se nanaša na vezivo, dobljeno po postopku, določenem v EN 13074-1 po EN 13074-2
in EN 14769 (65 ur pri 85 °C). Vezivo, ki se uporabi za postopek staranja v skladu z EN 14769, je
mogoče nadomestiti s preostalim vezivom po destilaciji, dobljenim po postopku, določenem v EN
1431. V primeru spora je treba uporabiti preskuse veziva, dobljenega po postopku, določenem v EN
13074-1 po EN 13074-2 in EN 14769. Pri deklariranju lastnosti staranega veziva je treba navesti vrsto
veziva, uporabljenega za postopek staranja po EN 14769.
SIST EN 13808 : 2013
5.4 Lastnosti preostalega, ponovno pridobljenega, stabiliziranega in staranega veziva iz
kationskih bitumenskih emulzij (preglednica 4)
5.4.1 Konsistenca pri srednji temperaturi uporabe
Konsistenco pri srednji temperaturi uporabe je treba oceniti po postopku, določenem v EN 1426
(penetracija z iglo). Temperatura za preskus je odvisna od konsistence veziva. Preskus penetracije je
treba opraviti pri 25 °C, kadar je penetracija veziva manjša ali enaka vrednosti (330 x 0,1) mm. Če je
penetracija pri 25 °C večja od vrednosti (330 x 0,1) mm, je treba preskus opraviti pri 15 °C.
5.4.2 Konsistenca pri povišani temperaturi uporabe
Preskusna metoda je odvisna od konsistence veziva. Če je penetracija pri 25 °C manjša ali enaka
(330 x 0,1) mm, je treba konsistenco pri povišani temperaturi uporabe oceniti po postopku, določenem
v EN 1427 (zmehčišče). Če je penetracija pri 25 °C večja od (330 x 0,1) mm, je treba konsistenco pri
povišani temperaturi uporabe oceniti na podlagi dinamične viskoznosti pri 60 °C (postopek, določen v
EN 12596 ali EN 13302) ali kinematične viskoznosti pri 60 °C (postopek, določen v EN 12595).
5.4.3 Kohezija (samo za modificirana veziva)
Kohezijo veziv iz emulzij, modificiranih s polimeri, ki se uporabljajo za površinske prevleke, je treba
določiti po postopku, določenem v EN 13588. Za veziva, ki se uporabljajo za druge načine uporabe, je
treba uporabiti eno od metod v EN 13587, EN 13588 ali EN 13589, kot je določeno v preglednici 4.
5.4.4 Krhkost pri nizki temperaturi uporabe
Krhkost pri nizki temperaturi uporabe je treba določiti po postopku, določenem v EN 12593
(pretrgališče po Fraassu).
5.4.5 Elastični povratek (samo za modificirana veziva)
Elastični povratek (ponavadi za veziva, modificirana z elastomerom) je treba določiti po postopku,
določenem v EN 13398. Preskus je treba opraviti pri 25 °C ali 10 °C, odvisno od konsistence in
stopnje modifikacije veziva.
SIST EN 13808 : 2013
SIST EN 13808 : 2013
SIST EN 13808 : 2013
SIST EN 13808 : 2013
5.5 Nevarne snovi
Nacionalni predpisi o nevarnih snoveh lahko zahtevajo preverjanje in deklaracijo v zvezi z izdajo
(včasih tudi z vsebino), kadar so gradbeni proizvodi, zajeti v tem standardu, na voljo na teh trgih.
Če ni evropskih usklajenih preskusnih metod, je treba pri preverjanju in deklaraciji v zvezi z
izdajo/vsebino upoštevati nacionalne predpise na kraju uporabe.
OPOMBA: Informativna zbirka podatkov evropskih in nacionalnih predpisov o nevarnih snoveh je na voljo na spletnem
mestu za gradbeništvo na portalu EUROPA na naslovu: http://ec. europa. eu/enterprise/construction/cpd-ds/.
6 Ocenjevanje in preverjanje nespremenljivosti lastnosti (AVCP)
6.1 Splošno
Skladnost kationskih bitumenskih emulzij z zahtevami tega standarda in z lastnostmi, ki jih je
proizvajalec deklariral v izjavi o lastnostih (DoP), je treba ugotavljati z:
– določanjem tipa proizvoda,
– tovarniško kontrolo proizvodnje, ki jo opravlja proizvajalec, vključno z oceno proizvoda.
Proizvajalec mora vedno imeti nadzor in mora imeti potrebna sredstva, da prevzame odgovornost za
skladnosti proizvoda z deklarirano(-imi) lastnostjo(-mi).
6.2 Preskušanje tipa
6.2.1 Splošno
Vse ustrezne lastnosti v zvezi z lastnostmi, zajetimi v tem standardu, je treba določiti, preden jih
proizvajalec deklarira, razen če standard določa deklariranje takih lastnosti brez izvajanja preskusov
(npr. pri uporabi obstoječih podatkov, klasifikaciji brez nadaljnjega preskušanja (CWFT) in pri
lastnostih, sprejetih po dogovoru).
Ocenjevanje, ki je bilo predhodno izvedeno po določilih tega standarda, se lahko upošteva, če je bilo
izvedeno za enake ali strožje preskusne metode, v okviru enakega sistema ocenjevanja in preverjanja
nespremenljivosti lastnosti za enak proizvod ali proizvode s podobno zasnovo, konstrukcijo in
funkcionalnostjo, pri čemer so rezultati uporabni za zadevni proizvod.
Za namene ocenjevanja so lahko proizvodi proizvajalca razvrščeni v družine proizvodov, pri čemer
velja, da so rezultati za eno ali več lastnosti katerega koli proizvoda v družini reprezentativni za te
enake lastnosti pri vseh proizvodih v zadevni družini.
Proizvodi so lahko razvrščeni v različne družine glede na različne lastnosti.
Pri izbiri primernega reprezentativnega vzorca naj se sklicevanje glasi na standarde, ki določajo
metode za ocenjevanje.
Poleg tega je treba določitev tipa proizvoda izvesti za vse lastnosti, ki so vključene v standardu in za
katere proizvajalec deklarira lastnosti:
– na začetku proizvodnje novih ali modificiranih kationskih bitumenskih emulzij (razen če ni član
istega nabora proizvodov) ali
– na začetku novega ali spremenjenega postopka proizvodnje (kadar lahko to vpliva na navedene
lastnosti) ali
– je treba postopke določitve za ustrezne lastnosti izvesti ponovno, kadar koli se spremenijo
zasnova kationskih bitumenskih emulzij, surovine ali dobavitelj posameznih sestavin ali
proizvodne metode (ki so predmet določitve skupine), kar lahko bistveno vpliva na eno ali več
lastnosti.
SIST EN 13808 : 2013
Kadar se uporabljajo sestavine, za katere je proizvajalec že določil lastnosti na podlagi metod
ocenjevanja iz drugih standardov za proizvode, teh lastnosti ni treba ponovno oceniti. Specifikacije teh
sestavin morajo biti dokumentirane.
Za proizvode s predpisano oznako v skladu z ustreznimi harmoniziranimi evropskimi specifikacijami se
lahko domneva, da imajo lastnosti, ki so navedene v deklaraciji o lastnostih, čeprav to ne nadomešča
odgovornosti proizvajalca kationskih bitumenskih emulzij, da zagotovi, da je kationska bitumenska
emulzija kot celota pravilno izdelana in da imajo njene sestavine deklarirane primerne vrednosti
lastnosti.
6.2.2 Preskusni vzorci, preskušanje in merila skladnosti
Vzorčenje je treba izvajati v skladu z EN 58, pripravo vzorcev pa v skladu z EN 12594. Uporabiti je
treba metode ocenjevanja in merila skladnosti, ki so navedeni v preglednici 7 (6.3.2.6).
6.2.3 Preskusna poročila
Rezultate določanja tipa proizvoda je treba navesti v preskusnih poročilih. Proizvajalec mora hraniti
vsa preskusna poročila najmanj 10 let po zadnjem datumu proizvodnje kationske bitumenske emulzije,
na katero se nanašajo.
6.2.4 Rezultati, pridobljeni od zunanje stranke
Proizvajalec lahko rezultate določanja tipa proizvoda, ki jih je pridobila zunanja stranka (na primer
drug proizvajalec, v okviru skupnih postopkov proizvajalcev ali razvijalec proizvoda), uporabi kot
upravičeno podlago za lastno izjavo o lastnostih v zvezi s proizvodom, izdelanim v skladu z enako
zasnovo (oziroma oblikovanjem) ter enakimi surovinami, sestavinami in proizvodnimi metodami, če:
– so rezultati dokazano veljavni za proizvode z enakimi bistvenimi značilnostmi v zvezi z lastnostmi
proizvoda;
– poleg upoštevanja vseh informacij, bistvenih za potrjevanje, da so take enake lastnosti povezane
s posebnimi bistvenimi lastnostmi proizvoda, zunanja stranka, ki je določila zadevni tip proizvoda
ali naročila izvedbo postopka njegovega določanja, izrecno soglaša, da se proizvajalcu
posredujejo rezultati in preskusno poročilo, ki ga lahko proizvajalec uporabi za poznejšo določitev
tipa proizvoda, ter informacije v zvezi s proizvodnimi obrati in postopkom kontrole proizvodnje, ki
jih je mogoče upoštevati pri tovarniški kontroli proizvodnje (FPC);
– proizvajalec, ki uporablja rezultate zunanje stranke, soglaša, da je odgovoren, da ima proizvod
deklarirane lastnosti, in poleg tega:
– zagotovi, da so lastnosti proizvoda, ki so pomembne za njegovo delovanje, enake kot
lastnosti proizvoda, uporabljenega v postopku določitve tipa proizvoda, ter da ni bistvenih
razlik v zvezi s proizvodnimi obrati in procesom kontrole proizvodnje v primerjavi s tistimi, ki
so bili uporabljeni v postopku določitve tipa proizvoda; ter
– hrani kopijo poročila o določitvi tipa proizvoda, ki vsebuje informacije, potrebne za
potrjevanje, da je proizvod izdelan v skladu z enako zasnovo ter enakimi surovinami,
sestavinami in proizvodnimi metodami.
6.3 Tovarniška kontrola proizvodnje (FPC)
6.3.1 Splošno
Proizvajalec mora vzpostaviti, dokumentirati in vzdrževati sistem tovarniške kontrole proizvodnje
(FPC), da zagotovi, da bodo proizvodi, dani na trg, skladni z deklariranimi lastnostmi.
Tovarniška kontrola proizvodnje mora vključevati postopke, redne preglede in preskuse in/ali
ocenjevanja ter uporabo rezultatov za nadzor surovin in drugih vhodnih materialov ali sestavin,
opreme, proizvodnega procesa in proizvodov.
SIST EN 13808 : 2013
Proizvajalec mora vse elemente, zahteve in ukrepe, ki jih izvede, sistematično dokumentirati v obliki
zapisanih politik in postopkov.
Dokumentacija sistema tovarniške kontrole proizvodnje mora zagotoviti splošno razumevanje
vrednotenja nespremenljivosti lastnosti ter omogočati doseganje zahtevanih lastnosti proizvoda in
preverjanje uspešnosti delovanja sistema kontrole proizvodnje. Tovarniška kontrola proizvodnje tako
združuje izvedbene metode ter vse ukrepe, ki omogočajo vzdrževanje in nadzor skladnosti proizvoda
z deklariranimi lastnostmi.
Če je proizvajalec uporabil rezultate o tipu proizvoda, pridobljene od zunanjih strank, mora tovarniška
kontrola proizvodnje vključevati ustrezno dokumentacijo, kot je predvideno v točki 6.2.4.
6.3.2 Zahteve
6.3.2.1 Splošno
Proizvajalec je odgovoren za organiziranje uspešnega izvajanja sistema tovarniške kontrole
proizvodnje v skladu z vsebino tega standarda za proizvod. Naloge in odgovornosti v organiziranosti
kontrole proizvodnje je treba dokumentirati in to dokumentacijo sproti posodabljati.
Določiti je treba odgovornosti, pooblastila in razmerja med člani osebja, ki vodi, izvaja ali preverja
delo, ki vpliva na nespremenljivost proizvodov. To velja zlasti za osebje, ki sproži ukrepe za
prep
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
