INTERNATIONAL ISO
STANDARD 5948
Third edition
2018-12
Railway rolling stock material —
Ultrasonic acceptance testing
Matériel roulant de chemin de fer — Essai de réception aux ultrasons
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

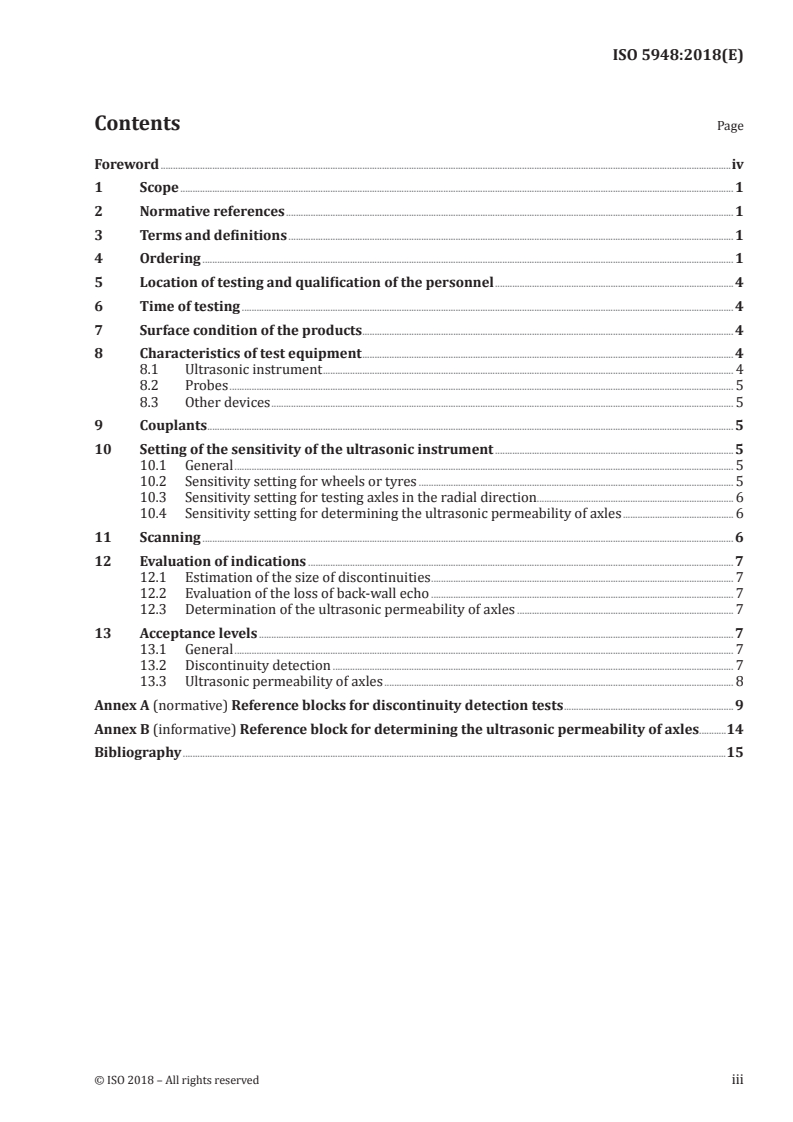

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Ordering . 1
5 Location of testing and qualification of the personnel . 4
6 Time of testing . 4
7 Surface condition of the products . 4
8 Characteristics of test equipment . 4
8.1 Ultrasonic instrument . 4
8.2 Probes . 5
8.3 Other devices . 5
9 Couplants . 5
10 Setting of the sensitivity of the ultrasonic instrument . 5
10.1 General . 5
10.2 Sensitivity setting for wheels or tyres . 5
10.3 Sensitivity setting for testing axles in the radial direction. 6
10.4 Sensitivity setting for determining the ultrasonic permeability of axles . 6
11 Scanning . 6
12 Evaluation of indications . 7
12.1 Estimation of the size of discontinuities . 7
12.2 Evaluation of the loss of back-wall echo . 7
12.3 Determination of the ultrasonic permeability of axles . 7
13 Acceptance levels . 7
13.1 General . 7
13.2 Discontinuity detection . 7
13.3 Ultrasonic permeability of axles . 8
Annex A (normative) Reference blocks for discontinuity detection tests .9
Annex B (informative) Reference block for determining the ultrasonic permeability of axles.14
Bibliography .15

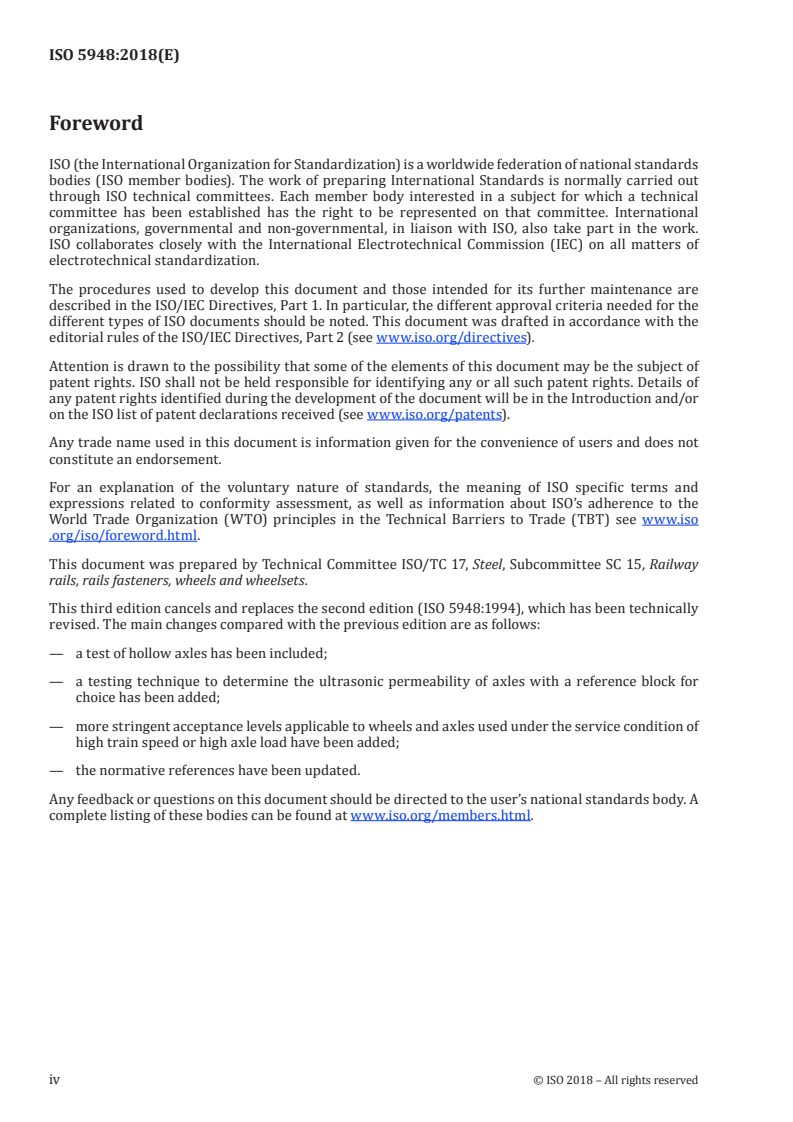

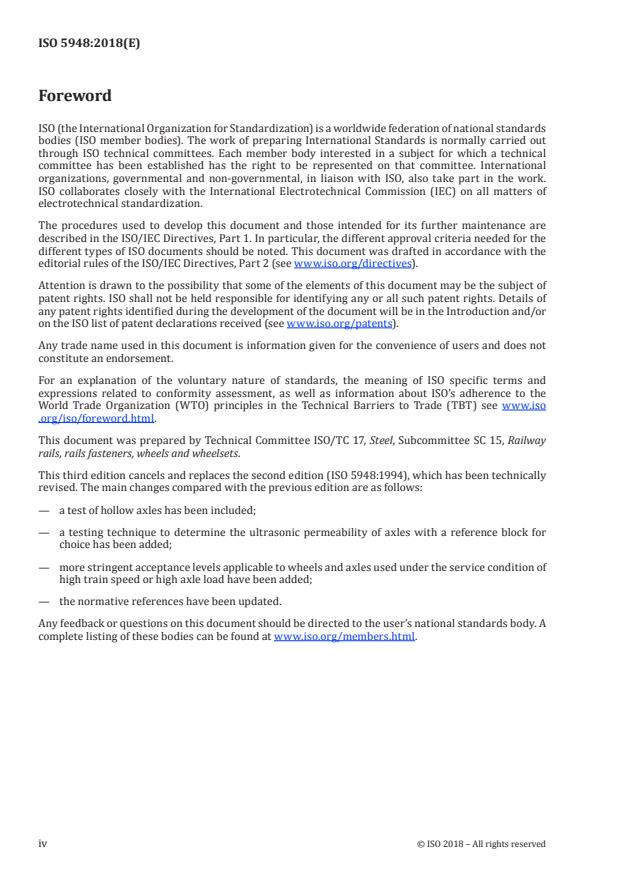

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 17, Steel, Subcommittee SC 15, Railway
rails, rails fasteners, wheels and wheelsets.
This third edition cancels and replaces the second edition (ISO 5948:1994), which has been technically
revised. The main changes compared with the previous edition are as follows:
— a test of hollow axles has been included;
— a testing technique to determine the ultrasonic permeability of axles with a reference block for
choice has been added;
— more stringent acceptance levels applicable to wheels and axles used under the service condition of
high train speed or high axle load have been added;
— the normative references have been updated.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved
INTERNATIONAL STANDARD ISO 5948:2018(E)
Railway rolling stock material — Ultrasonic acceptance
testing
1 Scope
This document specifies the test conditions and the acceptance levels for ultrasonic acceptance tests
for the railway rolling stock material, such as tyres, axles and wheels.
Unless otherwise agreed, this document is applied when the product standards require mandatory
ultrasonic tests or when the ordered optional tests are made mandatory (see ISO 1005-1, ISO 1005-3
and ISO 1005-6).
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 5577, Non-destructive testing — Ultrasonic testing — Vocabulary
ISO 9712, Non-destructive testing — Qualification and certification of NDT personnel
ISO/TS 18173, Non-destructive testing — General terms and definitions
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5577 and ISO/TS 18173 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Ordering
4.1 If ultrasonic acceptance tests are optional according to this document but the purchaser requires
that such tests shall be carried out this shall be specified in the order.
4.2 The types of tests, main characteristics and conditions for all kinds of products covered by this
document (see Clause 1) are summarily provided in Table 1.
4.3 Where appropriate, the following details may be agreed upon at the time of enquiry and order:
a) the type(s) of ultrasonic acceptance test(s) to be carried out (see Table 1, columns 1 to 6);
b) the manufacturing stage(s) at which ultrasonic testing shall be performed (see Clause 6);
c) details of the surface condition (see 7.1);
d) the requirements for the ultrasonic instrument (see 8.1), probes (see 8.2) and other devices (see 8.3);
e) details of the reference blocks (see Clause 10 and Annexes A and B);
f) the areas to be scanned, and the volume(s) to be tested (see column 11 and Clause 11);
g) the acceptance levels (see Clause 13);
h) details of the ultrasonic permeability testing of axles (see Table 1, last row, and 8.2, 10.4, 11.4, 12.3
and 13.3), if this test is required.
When these possibilities are used for agreements, care shall be taken that the test conditions and the
acceptance levels remain compatible.
4.4 If the order and its technical specification does not specify the details given in 4.3, the manufacturer
may assume that the type of test indicated with an “m” in Table 1, column 2, shall be carried out, and that
the normal test conditions and acceptance levels specified in this document shall apply.
2 © ISO 2018 – All rights reserved
Table 1 — Main characteristics and conditions of the different types of tests
1 2 3 4 5 6 7 8 9 10 11 12
b
Main characteristics of the ultrasonic tests Probes Sensitiv-
ity setting Acceptance
Reference Area to be
a
Symbol Remark Products (see 10.1 levels (see
Purpose of Beam Frequency
c
block scanned
Evaluation method Type
and sub- subclause)
the tests direction MHz
clause)
Distance-gain-size (DGS), or — 10.2.1
On the face of the
Distance-amplitude curve rim situated on
D1 m Axial Figure A.1 10.2.2
Tyres (DAC) the inside of the
Discontinuity Longitudi-
d
and solid 2 to 10 flange
detection tests And loss of back-wall echo nal wave Figure A.2 10.2.3
wheels
DGS, or — 10.2.1
D2 m Radial On the tread 13.2
DAC Figure A.3 10.2.2
DGS, or — 10.3.1
Radial, On the whole
e
Discontinuity unless 10.3.2 and length , unless
Figure A.4
Da m DAC 2 to 10
detection tests otherwise 10.3.3 otherwise agreed
or
Longitudi-
agreed upon
Axles Figure A.5
And loss of back-wall echo 10.3.4
nal wave
Ultrasonic To be To be
Comparison method (loss of
T o permeability Axial agreed agreed 10.4 To be agreed upon 13.3
back-wall echo)
tests upon upon
a
m = mandatory, see 4.4; o = optional test only to be carried out if so stated in the order or its appended documents.
b
The probes shall be of a design and dimensions appropriate for the tests. Probes and ultrasonic instruments shall be selected so that the “dead zone” is limited to 30 mm. How-
ever, when testing wheel/tyre treads in a radial direction, probes and ultrasonic instruments shall be adequate to limit the “dead zone” to 10 mm. When testing hollow axles by
scanning on the bore surfaces, the “dead zone” should be no more than 15 mm. When scanning curved areas (for example, the treads of wheels or tyres, the cylindrical surfaces of
axles), the use of contoured probes to suit the diam
...
NORME ISO
INTERNATIONALE 5948
Troisième édition
2018-12
Matériel roulant de chemin de fer —
Essai de réception aux ultrasons
Railway rolling stock material — Ultrasonic acceptance testing
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Rédaction de la commande . 1
5 Lieu de déroulement des essais et qualification du personnel .4
6 Moment des essais . 4
7 État de surface des produits . 4
8 Caractéristiques du matériel d’essai . 4
8.1 Appareil de contrôle par ultrasons . 4
8.2 Palpeurs . 5
8.3 Autres dispositifs . 5
9 Milieu de couplage . 5
10 Réglage de la sensibilité de l’appareil de contrôle par ultrasons . 5
10.1 Généralités . 5
10.2 Réglage de la sensibilité pour les roues et les bandages. 5
10.3 Réglage de la sensibilité pour les essais des essieux axes en direction radiale . 6
10.4 Réglage de la sensibilité pour déterminer la perméabilité aux ultrasons des essieux axes . 6
11 Balayage . 6
12 Caractérisation des indications . 7
12.1 Estimation de la dimension des défauts . 7
12.2 Évaluation de la perte de l’écho de fond . 7
12.3 Détermination de la perméabilité aux ultrasons des essieux axes . 7
13 Niveaux d’acceptation . 7
13.1 Généralités . 7
13.2 Détection des discontinuités . 7
13.3 Perméabilité aux ultrasons des essieux axes . 8
Annexe A (normative) Blocs de référence pour les essais de détection des discontinuités .9
Annexe B (informative) Bloc de référence pour déterminer la perméabilité aux ultrasons
des essieux axes .14
Bibliographie .15

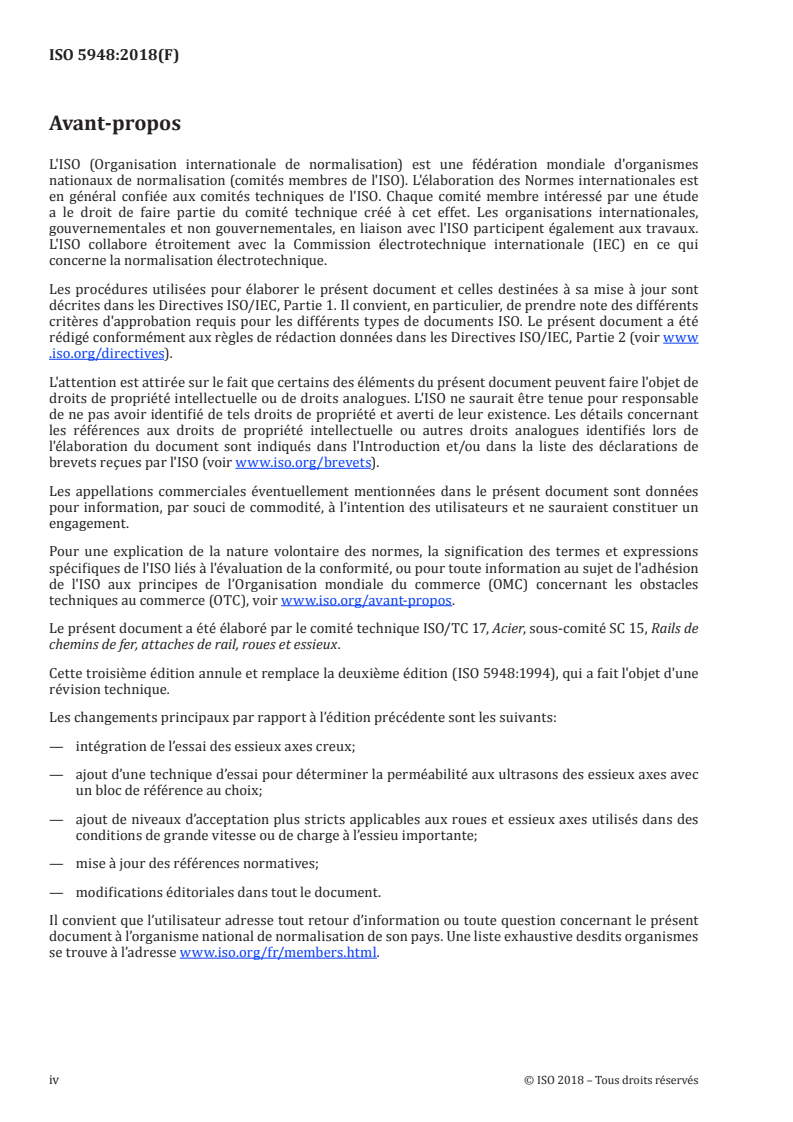

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 17, Acier, sous-comité SC 15, Rails de
chemins de fer, attaches de rail, roues et essieux.
Cette troisième édition annule et remplace la deuxième édition (ISO 5948:1994), qui a fait l'objet d'une
révision technique.
Les changements principaux par rapport à l’édition précédente sont les suivants:
— intégration de l’essai des essieux axes creux;
— ajout d’une technique d’essai pour déterminer la perméabilité aux ultrasons des essieux axes avec
un bloc de référence au choix;
— ajout de niveaux d’acceptation plus stricts applicables aux roues et essieux axes utilisés dans des
conditions de grande vitesse ou de charge à l’essieu importante;
— mise à jour des références normatives;
— modifications éditoriales dans tout le document.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés
NORME INTERNATIONALE ISO 5948:2018(F)
Matériel roulant de chemin de fer — Essai de réception aux
ultrasons
1 Domaine d'application
Le présent document spécifié les conditions d’essai et les niveaux d’acceptation pour les essais de
réception aux ultrasons pour les produits suivants du matériel roulant ferroviaire: les bandages, les
essieux axes et les roues.
Sauf accord contraire, le présent document doit être appliqué lorsque les normes produits spécifient
des essais aux ultrasons obligatoires ou lorsque la commande rend obligatoires des essais facultatifs
(voir ISO 1005-1, ISO 1005-3 et ISO 1005-6).
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 5577, Essais non destructifs — Contrôle par ultrasons — Vocabulaire
ISO 9712, Essais non destructifs — Qualification et certification du personnel END
ISO/TS 18173, Essais non destructifs — Termes généraux et définitions
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’ISO 5577 et l’ISO/TS 18173 ,
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Rédaction de la commande
4.1 Si, conformément au présent document, les essais de réception aux ultrasons sont facultatifs mais
exigés par l’acheteur, cela doit être spécifié dans la commande.
4.2 Les types d’essais de réception aux ultrasons à effectuer, les principales caractéristiques et les
conditions pour tous les produits désignés par le présent document (voir Article 1) sont donnés dans le
Tableau 1.
4.3 En cas de besoin, les détails suivants peuvent être convenus au moment de l’appel d’offre et de la
commande:
a) le(s) type(s) d’essai(s) de réception aux ultrasons à effectuer (voir Tableau 1, colonnes 1 à 6);
b) l’étape de fabrication à laquelle les essais aux ultrasons doivent être réalisés (voir Article 6);
c) les détails de l’état de surface (voir 7.1);
d) les spécifications concernant l’appareil de contrôle par ultrason (voir 8.1), le palpeur (voir 8.2) et
les autres dispositifs (voir 8.3);
e) détails des blocs de référence (voir Article 10, Annexe A et Annexe B);
f) la zone à explorer et le(s) volume(s) à soumettre à essai (voir colonne 11, et l’Article 11);
g) les niveaux d’acceptation (voir Article 13);
h) si requis, les détails de l’essai de perméabilité aux ultrasons pour les essieux axes (voir la dernière
ligne du Tableau 1, et les paragraphes 8.2, 10,4, 11.4, 12.3, 13.3).
Lorsque ces possibilités sont utilisées dans les accords commerciaux, on doit veiller à ce que les
conditions d’essai et les niveaux de réception demeurent compatibles.
4.4 Si les détails donnés en 4.3 ne sont pas spécifiés à la commande et dans la Spécification technique
associée, le fabricant est autorisé à considérer que le type d’essai désigné par un «m» dans le Tableau 1,
colonne 2 doit être effectué, et que les conditions d’essai et les niveaux de réception normaux spécifiés
dans le présent document s’appliquent.
2 © ISO 2018 – Tous droits réservés
Tableau 1 — Principales caractéristiques et conditions des différents essais
1 2 3 4 5 6 7 8 9 10 11 12
Caractéristiques principales des essais
Réglage de Niveaux de
b
Palpeurs
aux ultrasons
Bloc de sensibilité Zone de réception
a
Symbole Remarque Produits
c
référence (voir 10.1 et balayage (voir
Sens du Méthode Fréquence
Objet des essais Type
paragraphes) paragraphes)
faisceau d’évaluation MHz
Diagramme de
Sur la face de
réflectivité (DGS), — 10.2.1
ou la jante située
à l’intérieur
D1 m Axial Courbe amplitude –
Bandages Figure A.1 10.2.2 du boudin
Essais de détection distance (CAD) Onde
et roues 2 à 10
(face latérale
des discontinuités longitudinale
d
monoblocs Et perte de l’écho
interne)
Figure A.2 10.2.3
de fond
13.2
DGS, ou — 10.2.1
Sur la table
D2 m Radial
de roulement
CAD Figure A.3 10.2.2
DGS, ou — 10.3.1
Sur toute
Radial, 10.3.2 et
e
Essais de
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
