INTERNATIONAL ISO
STANDARD 22074-8
First edition
2022-02
Railway infrastructure — Rail
fastening systems —
Part 8:
Test method for vertical stiffness
Infrastructure ferroviaire — Systèmes de fixation du rail —
Partie 8: Méthode d'essai de la raideur verticale
Reference number
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 2
5 Verification of calibration .2
6 Test procedures for pads.3
6.1 Static test procedure for pads . 3
6.1.1 Principle . 3
6.1.2 Apparatus . 3
6.1.3 Procedure . 4
6.1.4 Test report . 5
6.2 Low-frequency dynamic test procedure for pads . 6
6.2.1 General . 6
6.2.2 Principle . 6
6.2.3 Apparatus . 6
6.2.4 Procedure . 6
6.2.5 Test report . 7
7 Test procedures for complete rail fastening assemblies . 7
7.1 Static test procedure for fastening assemblies . 7
7.1.1 Principle . 7
7.1.2 Apparatus . 7
7.1.3 Test specimens . 8
7.1.4 Procedure . 8
7.1.5 Test report . 9
7.2 Low-frequency dynamic test procedure for fastening assemblies . 9
7.2.1 General . 9
7.2.2 Principle . 10
7.2.3 Apparatus . 10
7.2.4 Procedure . 10
7.2.5 Test report . 10
Bibliography .12
iii

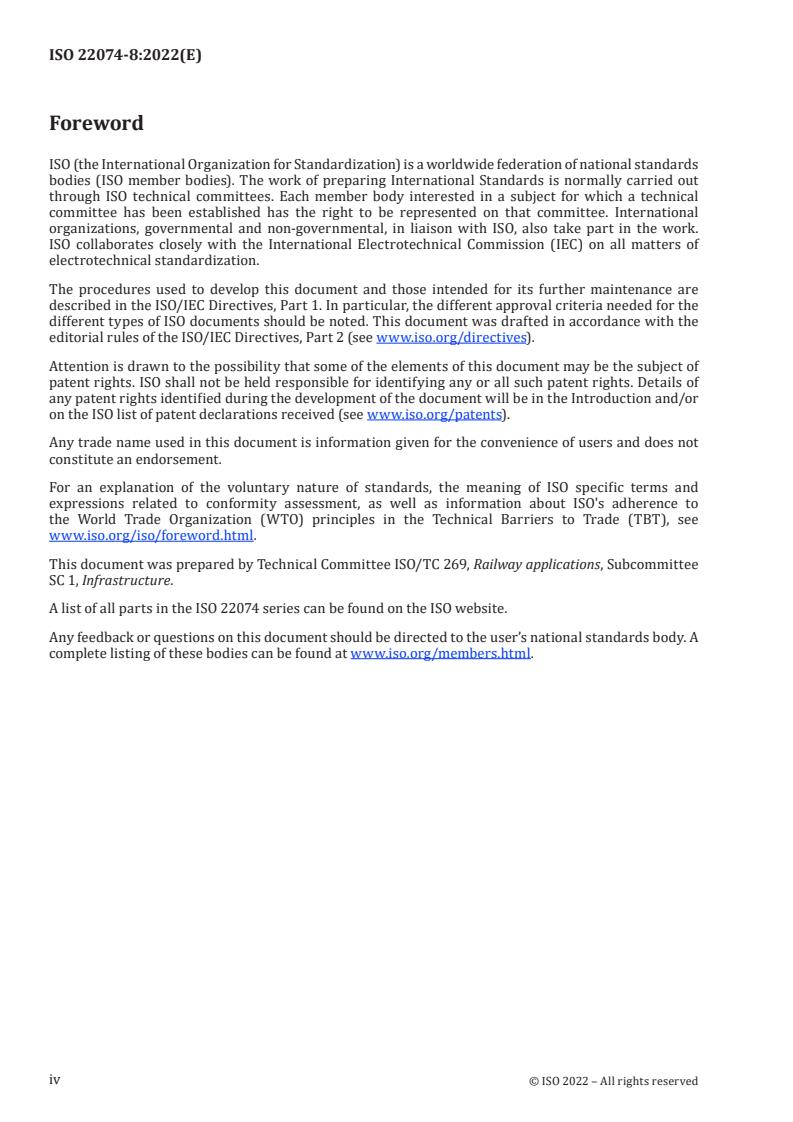

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 269, Railway applications, Subcommittee
SC 1, Infrastructure.
A list of all parts in the ISO 22074 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
Introduction
This document brings together test methods for measuring the stiffness of pads and fastening
assemblies under static and low-frequency dynamic loading.
No method for testing at frequencies above 30 Hz is included. Methods for assessing stiffness at higher
frequencies can be found in other standards, including EN 15461 and EN 17495.
v
INTERNATIONAL STANDARD ISO 22074-8:2022(E)
Railway infrastructure — Rail fastening systems —
Part 8:
Test method for vertical stiffness
1 Scope
This document specifies laboratory test procedures to determine the static and low-frequency dynamic
stiffness of rail pads, baseplate pads and complete rail fastening assemblies.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 7500-1:2018, Metallic materials — Calibration and verification of static uniaxial testing machines —
Part 1: Tension/compression testing machines — Calibration and verification of the force-measuring system
ISO 9513:2012, Metallic materials — Calibration of extensometer systems used in uniaxial testing
ISO 22074-1, Railway infrastructure — Rail fastening systems — Part 1: Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 22074-1 and the following
apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
static stiffness
force required to cause a unit displacement of a pad or a rail fastening assembly with the load applied
slowly enough to avoid all significant loading rate effects
3.2
low-frequency dynamic stiffness
force required to cause a unit displacement of a pad or a rail fastening assembly with a cyclic load
applied at a frequency and force amplitude representative of the loading in railway track associated
with passing wheels or bogies
4 Symbols
F reference force applied to pad in measurement of static stiffness of pad, in kN
SPmax
F lower limit of force for determining the static secant stiffness of a pad, in kN (approximately
SP1
equal to the clamping force expected in a fastening system)
F upper limit of force for determining the static secant stiffness of a pad, in kN
SP2
k static stiffness of pad, in MN/m
SP
d vertical displacement of pad with force F applied, in mm
SP1 SP1
d vertical displacement of pad with force F applied, in mm
SP2 SP2
F reference force for measurement of low-frequency dynamic stiffness of pad, in kN
LFPmax
F lower limit of force for determining the low-frequency dynamic stiffness of pad, in kN (approx-
LFP1
imately equal to the clamping force expected in a fastening system)
F upper limit of force for determining the low-frequency dynamic stiffness of pad, in kN
LFP2
d vertical displacement of pad with force F applied in mm
LFP1 LFP1
d vertical displacement of pad with force F applied in mm
LFP2 LFP2
f frequency of measurement of low-frequency measurement dynamic stiffness of pad, in Hz
LFP
k low-frequency dynamic stiffness of pad at a specific frequency, in MN/m
LFPf
F reference force for measurement of static stiffness of assembly, in kN
SAmax
k static stiffness of assembly, in MN/m
SA
d vertical displacement of rail with force F applied, in mm
SA1 SA1
d vertical displacement of rail with force F applied, in mm
SA2 SA2
F lower limit of force for determining the static secant stiffness of assembly, in kN
SA1
F upper limit of force for determining the static secant stiffness of assembly = 0,8 F in kN
SA2 SAmax,
k low-frequency dynamic stiffness of assembly, in MN/m
LFA
F lower limit of force for determining the low-frequency dynamic stiffness of assembly, in kN
LFA1
F upper limit of force for determining the low-frequency dynamic stiffness of assembly, in kN
LFA2
F reference force for measurement of low-frequency dynamic stiffness of assembly, in kN
LFAmax
d vertical displacement of rail in measurement of low-frequency dynamic stiffness of assembly
LFA1
for force F , in mm
LFA1
d vertical displacement of rail in measurement of low-frequency dynamic stiffness of assembly
LFA2
for force F , in mm
LFA2
5 Verification of calibration
The static calibration of actuators shall be verified in accordance with ISO 7500-1 using equipment
having traceability to European
...
NORME ISO
INTERNATIONALE 22074-8
Première édition
2022-02
Infrastructure ferroviaire — Systèmes
de fixation du rail —
Partie 8:
Méthode d'essai de la raideur verticale
Railway infrastructure — Rail fastening systems —
Part 8: Test method for vertical stiffness
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 1
4 Symboles . 2
5 Vérification de l'étalonnage .3
6 Modes opératoires des essais relatifs aux semelles . 3
6.1 Mode opératoire de l'essai statique des semelles . 3
6.1.1 Principe. 3
6.1.2 Appareillage. 3
6.1.3 Mode opératoire . 4
6.1.4 Rapport d'essai. 5
6.2 Mode opératoire de l'essai dynamique à basse fréquence des semelles . 6
6.2.1 Généralités . 6
6.2.2 Principe. 6
6.2.3 Appareillage. 6
6.2.4 Mode opératoire . 6
6.2.5 Rapport d'essai. 7
7 Modes opératoires des essais relatifs aux systèmes de fixation complets .7
7.1 Mode opératoire de l'essai statique des systèmes de fixation . 7
7.1.1 Principe. 7
7.1.2 Appareillage. 7
7.1.3 Échantillons . 8
7.1.4 Mode opératoire . 8
7.1.5 Rapport d'essai. 9
7.2 Essai dynamique à basse fréquence des systèmes de fixation . 9
7.2.1 Généralités . 9
7.2.2 Principe. 10
7.2.3 Appareillage. 10
7.2.4 Mode opératoire . 10
7.2.5 Rapport d'essai. 10
Bibliographie .12
iii

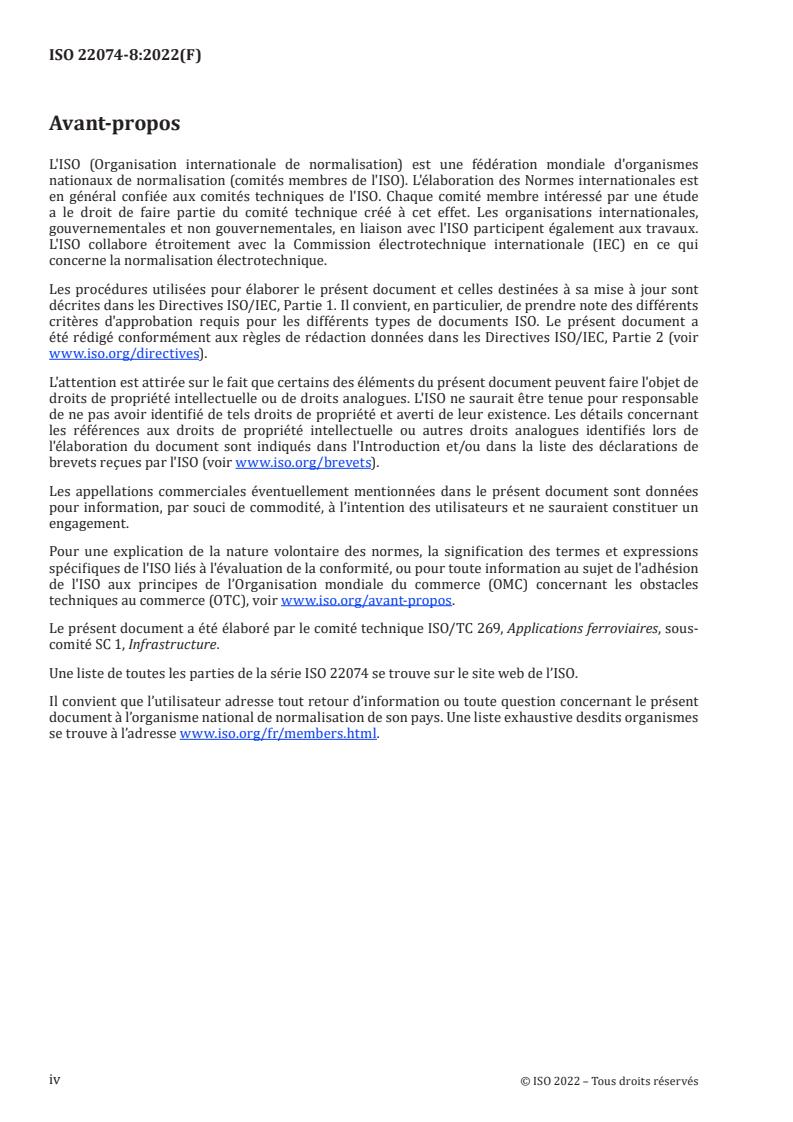

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 269, Applications ferroviaires, sous-
comité SC 1, Infrastructure.
Une liste de toutes les parties de la série ISO 22074 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
Introduction
Le présent document regroupe les méthodes d'essai visant à mesurer la raideur des semelles et des
systèmes de fixation soumis à une charge statique et dynamique à basse fréquence.
Le présent document ne propose aucune méthode d'essai à des fréquences supérieures à 30 Hz. Les
méthodes d'essais de la raideur à des fréquences plus élevées se trouvent dans d'autres normes telles
que l’EN 15461 et l’EN 17495.
v
NORME INTERNATIONALE ISO 22074-8:2022(F)
Infrastructure ferroviaire — Systèmes de fixation du rail —
Partie 8:
Méthode d'essai de la raideur verticale
1 Domaine d'application
Le présent document spécifie les modes opératoires des essais en laboratoire dont l'objectif est de
déterminer la raideur statique et la raideur dynamique à basse fréquence des semelles sous rail, des
semelles sous selle ainsi que des systèmes de fixation complets.
2 Références normatives
Les documents suivants sont cités en référence de manière normative, en intégralité ou en partie, dans
le présent document et sont indispensables pour son application. Pour les références datées, seule
l'édition citée s'applique. Pour les références non datées, la dernière édition du document de référence
s'applique (y compris les éventuels amendements).
ISO 7500-1:2018, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques
uniaxiaux — Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du système
de mesure de force
ISO 9513:2012, Matériaux métalliques — Étalonnage des chaînes extensométriques utilisées lors d'essais
uniaxiaux
ISO 22074-1, Infrastructure ferroviaire — Systèmes de fixation du rail — Partie 1: Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l'ISO 22074-1 ainsi que les
suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
raideur statique
force nécessaire pour engendrer le déplacement d'une semelle ou d'un système de fixation soumis à une
charge appliquée lentement pour éviter les effets d'un taux de charge important
3.2
raideur dynamique à basse fréquence
force nécessaire pour engendrer le déplacement d'une semelle ou d'un système de fixation soumis à
une charge cyclique appliquée à une fréquence et avec une amplitude de force représentative des
sollicitations rencontrées sur les réseaux ferroviaires sous l'effet du passage des roues ou des bogies
4 Symboles
F force de référence appliquée à la semelle lors de la mesure de la raideur statique de la
SPmax
semelle, en kN
F limite de force inférieure pour déterminer la raideur sécante statique de la semelle, en kN
SP1
(approximativement égale à l'effort de serrage exercé par le système de fixation)
F limite de force supérieure pour déterminer la raideur sécante statique de la semelle, en kN
SP2
k raideur statique de la semelle, en MN/m
SP
d déplacement vertical de la semelle avec la force F appliquée, en mm
SP1 SP1
d déplacement vertical de la semelle avec la force F appliquée, en mm
SP2 SP2
F force de référence pour la mesure de la raideur dynamique à basse fréquence de la semelle,
LFPmax
en kN
F limite de force inférieure pour déterminer la raideur dynamique à basse fréquence de la
LFP1
semelle, en kN (approximativement égale à l'effort de serrage exercé par le système de fixa-
tion)
F limite de force supérieure pour déterminer la raideur dynamique à basse fréquence de la
LFP2
semelle, en kN
d Enfoncement vertical de la semelle avec la force F appliquée, en mm
LFP1 LFP1
d Enfoncement vertical de la semelle avec la force F appliquée, en mm
LFP2 LFP2
f fréquence de mesure de la raideur dynamique à basse fréquence de la semelle, en Hz
LFP
k raideur dynamique à basse fréquence de la semelle à une fréquence spécifique, en MN/m
LFPf
F force de référence pour la mesure de la raideur statique du système, en kN
SAmax
k raideur statique du système, en MN/m
SA
d Déplacement vertical avec la force F appliquée, en mm
SA1 SA1
d Déplacement vertical avec la force F appliquée, en mm
SA2 SA2
F limite de force inférieure pour déterminer la raideur sécante statique
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
