ISO 16484-4:2025
(Main)Building automation and control systems (BACS) — Part 4: Control applications
Building automation and control systems (BACS) — Part 4: Control applications
This document specifies control applications and function blocks focusing on, but not limited to, lighting, solar protection and heating, ventilation and air conditioning (HVAC) applications. It describes how energy performance, comfort, and operational requirements of buildings are translated into functional specifications for integrated plant and room control.
Systèmes d'automatisation et de contrôle des bâtiments (BACS) — Partie 4: Applications de contrôle
Ce document spécifie les applications de contrôle et les blocs fonctionnels qui se concentrent, sans s'y limiter, sur les applications d'éclairage, de protection solaire et de chauffage, de ventilation et de climatisation (CVC). Il décrit comment la performance énergétique, le confort et les exigences opérationnelles des bâtiments sont traduits en spécifications fonctionnelles pour le contrôle intégré des installations et des locaux.
General Information
Standards Content (Sample)
International
Standard
ISO 16484-4
First edition
Building automation and control
2025-08
systems (BACS) —
Part 4:
Control applications
Systèmes d'automatisation et de contrôle des bâtiments
(BACS) —
Partie 4: Applications de contrôle
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

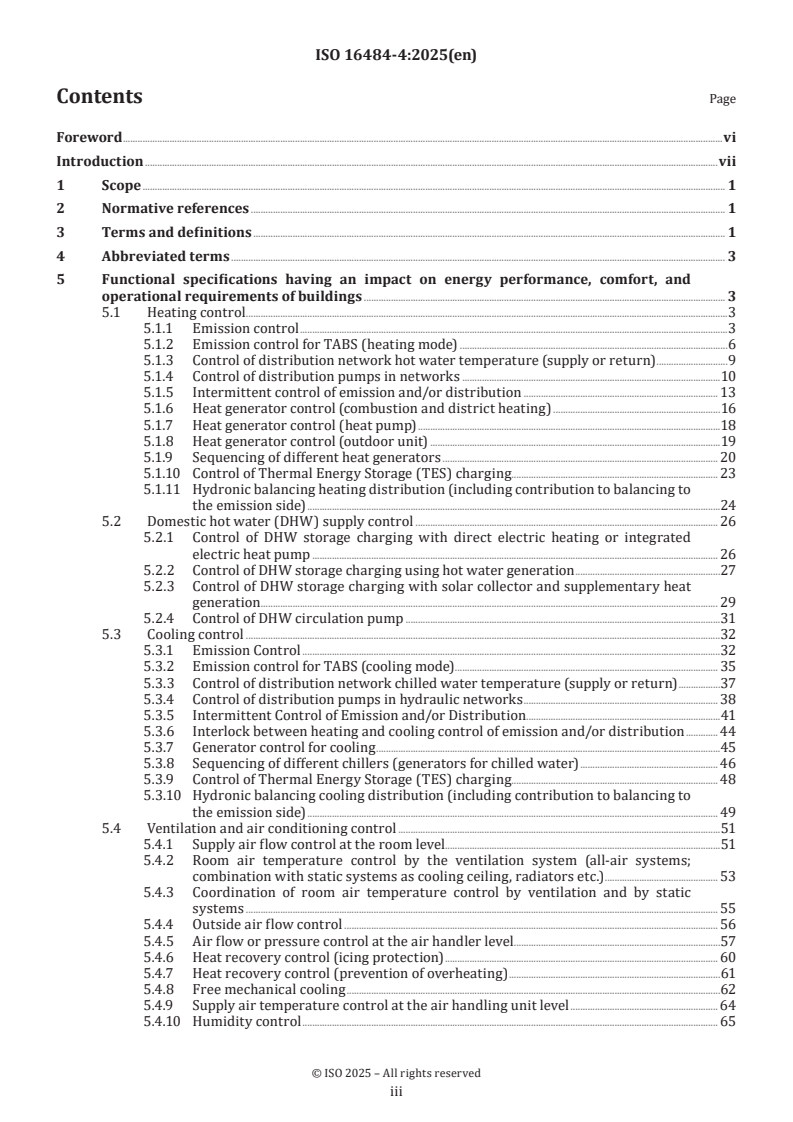

Contents Page
Foreword .vi
Introduction .vii
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Abbreviated terms . 3
5 Functional specifications having an impact on energy performance, comfort, and
operational requirements of buildings . 3
5.1 Heating control .3
5.1.1 Emission control .3
5.1.2 Emission control for TABS (heating mode) .6
5.1.3 Control of distribution network hot water temperature (supply or return) .9
5.1.4 Control of distribution pumps in networks .10
5.1.5 Intermittent control of emission and/or distribution . 13
5.1.6 Heat generator control (combustion and district heating) .16
5.1.7 Heat generator control (heat pump) .18
5.1.8 Heat generator control (outdoor unit) .19
5.1.9 Sequencing of different heat generators . 20
5.1.10 Control of Thermal Energy Storage (TES) charging. 23
5.1.11 Hydronic balancing heating distribution (including contribution to balancing to
the emission side) .24
5.2 Domestic hot water (DHW) supply control . 26
5.2.1 Control of DHW storage charging with direct electric heating or integrated
electric heat pump . 26
5.2.2 Control of DHW storage charging using hot water generation .27
5.2.3 Control of DHW storage charging with solar collector and supplementary heat
generation . 29
5.2.4 Control of DHW circulation pump .31
5.3 Cooling control .32
5.3.1 Emission Control .32
5.3.2 Emission control for TABS (cooling mode) . 35
5.3.3 Control of distribution network chilled water temperature (supply or return) .37
5.3.4 Control of distribution pumps in hydraulic networks . 38
5.3.5 Intermittent Control of Emission and/or Distribution .41
5.3.6 Interlock between heating and cooling control of emission and/or distribution . 44
5.3.7 Generator control for cooling .45
5.3.8 Sequencing of different chillers (generators for chilled water) . 46
5.3.9 Control of Thermal Energy Storage (TES) charging. 48
5.3.10 Hydronic balancing cooling distribution (including contribution to balancing to
the emission side) . 49
5.4 Ventilation and air conditioning control .51
5.4.1 Supply air flow control at the room level.51
5.4.2 Room air temperature control by the ventilation system (all-air systems;
combination with static systems as cooling ceiling, radiators etc.) . 53
5.4.3 Coordination of room air temperature control by ventilation and by static
systems . 55
5.4.4 Outside air flow control . 56
5.4.5 Air flow or pressure control at the air handler level . .57
5.4.6 Heat recovery control (icing protection) . 60
5.4.7 Heat recovery control (prevention of overheating) .61
5.4.8 Free mechanical cooling .62
5.4.9 Supply air temperature control at the air handling unit level . 64
5.4.10 Humidity control . 65
iii

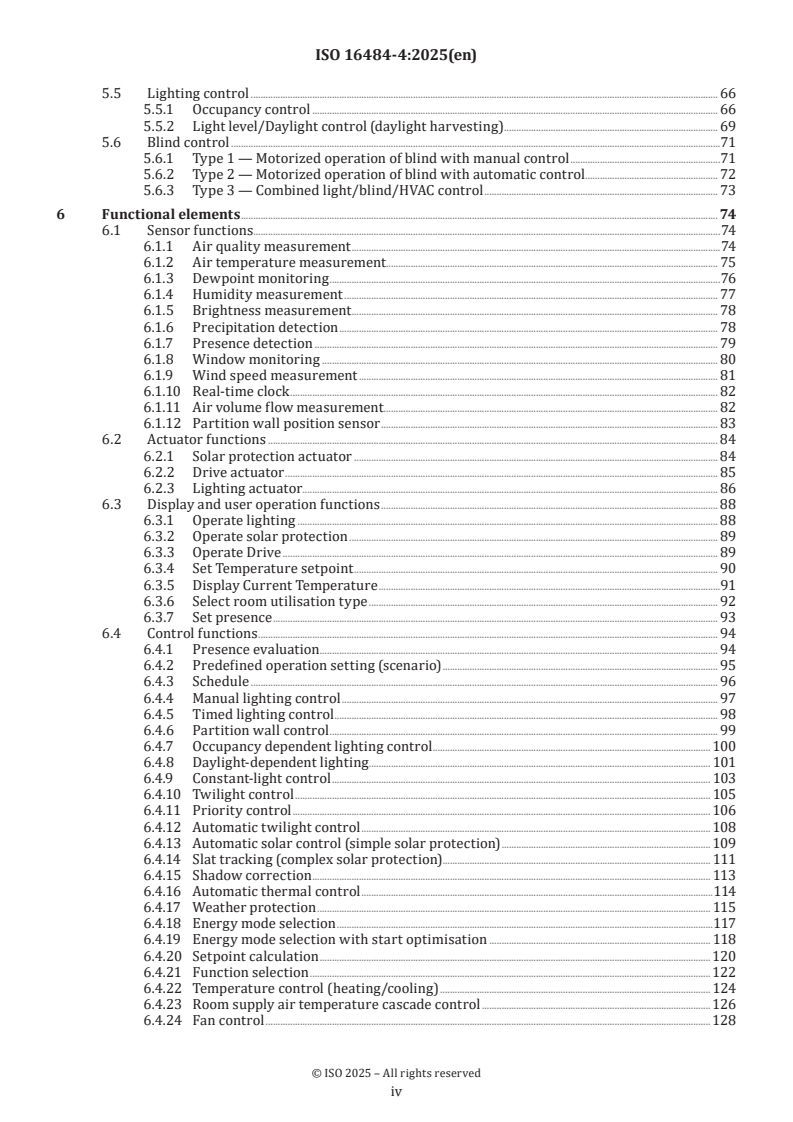

5.5 Lighting control . 66
5.5.1 Occupancy control . 66
5.5.2 Light level/Daylight control (daylight harvesting). 69
5.6 Blind control .71
5.6.1 Type 1 — Motorized operation of blind with manual control .71
5.6.2 Type 2 — Motorized operation of blind with automatic control . 72
5.6.3 Type 3 — Combined light/blind/HVAC control . 73
6 Functional elements . 74
6.1 Sensor functions.74
6.1.1 Air quality measurement .74
6.1.2 Air temperature measurement. 75
6.1.3 Dewpoint monitoring .76
6.1.4 Humidity measurement . 77
6.1.5 Brightness measurement . 78
6.1.6 Precipitation detection . 78
6.1.7 Presence detection . 79
6.1.8 Window monitoring . 80
6.1.9 Wind speed measurement . 81
6.1.10 Real-time clock . 82
6.1.11 Air volume flow measurement. 82
6.1.12 Partition wall position sensor . 83
6.2 Actuator functions . 84
6.2.1 Solar protection actuator . 84
6.2.2 Drive actuator . 85
6.2.3 Lighting actuator . . . 86
6.3 Display and user operation functions . 88
6.3.1 Operate lighting . 88
6.3.2 Operate solar protection . 89
6.3.3 Operate Drive . 89
6.3.4 Set Temperature setpoint . 90
6.3.5 Display Current Temperature .91
6.3.6 Select room utilisation type . 92
6.3.7 Set presence . 93
6.4 Control functions . 94
6.4.1 Presence evaluation. 94
6.4.2 Predefined operation setting (scenario) . 95
6.4.3 Schedule . 96
6.4.4 Manual lighting control . 97
6.4.5 Timed lighting control . 98
6.4.6 Partition wall control . 99
6.4.7 Occupancy dependent lighting control . 100
6.4.8 Daylight-dependent lighting . 101
6.4.9 Constant-light control . 103
6.4.10 Twilight control . 105
6.4.11 Priority control . 106
6.4.12 Automatic twilight control . 108
6.4.13 Automatic solar control (simple solar protection) . 109
6.4.14 Slat tracking (complex solar protection) . . 111
6.4.15 Shadow correction . 113
6.4.16 Automatic thermal control .114
6.4.17 Weather protection . 115
6.4.18 Energy mode selection .117
6.4.19 Energy mode selection with start optimisation . 118
6.4.20 Setpoint calculation . 120
6.4.21 Function selection . 122
6.4.22 Temperature control (heating/cooling) . 124
6.4.23 Room supply air temperature cascade control . 126
6.4.24 Fan control .128
iv
6.4.25 Sequence control . 130
6.4.26 Control value limiting . 131
6.4.27 Air quality control . 133
6.4.28 Night-time cooling . 135
6.4.29 Volume flow control . 136
6.4.30 Sun position calculation . 138
6.4.31 Weather hazard assessment . 138
6.4.32 Wind hazard detection . 139
6.4.33 Icing hazard detection . . 140
6.4.34 Rain hazard detection .141
6.4.35 Solar edge tracking . . .141
6.4.36 Solar edge and slat tracking .142
6.4.37 Window state evaluation/Window group monitoring .143
6.4.38 Electric heating actuator. 144
6.5 Data types and notation of identifiers and types used in function blocks .145
Bibliography .147
v
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO documents should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 205, Building environment design, in
collaboration with the European Committee for Standardization (CEN) Technical Committee CEN/TC 247,
Building Automation, Controls and Building Management, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
A list of all parts in the ISO 16484 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
vi
Introduction
Buildings are built and operated to serve a specific purpose, e.g. as an office workspace, a manufacturing
floor, or a data centre. In each case, the usage of the space requires specific environmental conditions, e.g.
temperature, light level or air quality.
Increasing the efficient usage of energy to provide these environmental conditions is a key aspect of building
design as addressed in ISO 52120-1.
Energy efficiency requirements cannot be fulfilled by optimizing the primary systems of a building alone.
A holistic view on the building and especially on the room control systems for lighting, solar protection and
heating, ventilation and air conditioning (HVAC) is the basis for optimizing the energy efficiency of buildings.
This requires integration of the room and building controls and management systems from the design phase
through installation and commissioning to the building operation.
The planning process for the technical infrastructure of a building and its spaces includes several steps
starting with a rough set of requirements. With each step in the planning process the design becomes more
detailed. Firstly, basic design choices or decisions allow for a budget estimate. These first design choices can
be documented as depicted in Figure 1.
SOURCE SN 502411:2016 / SIA 411:2016
Figure 1 — Example for documentation of design choices for technical infrastructure of a building
vii
Figure 1 shows equipment used for the different technical building disciplines (e.g. heating, cooling,
ventilation, lighting, solar protection) in the space including energy related interconnections between the
equipment of the respective disciplines. The schema depicts source/sink, conversion, storage, distribution,
and emission elements and their interconnections in a simple manner. This is a high-level view on the
mechanical and electrical equipment. It does not yet include the automation requirements associated with
the equipment.
In a further planning step, the control functions (BAC functions) associated with the technical infrastructure
equipment of a building are added as depicted in Figure 2.
viii
SOURCE SN 502411:2016 / SIA 411:2016
Figure 2 — Example for documentation of design choices for technical infrastructure and associated
control functions of a building
ix
The column “usage/operation” contains control functions used either for user interaction with the technical
building infrastructure in the space or for super-ordinated (e.g. building-wide) functions and requirements
or both.
Whereas the control functions are determined by the technical building equipment and the user operation
interface in general, the sophistication of these control functions is determined by the desired level of
energy efficiency of a building or comfort and operational requirements. Hence, in both views, the desired
level of energy efficiency of a building and the comfort and operational requirements, are considered
and documented such that this documentation serves as a requirement specification for building control
applications (e.g. heating, cooling, ventilation, lighting, solar protection) in a space.
In Figure 2, BAC functions have been added to the equipment. The labels refer to BAC functions listed in
ISO 52120-1:2021, Table 5. These BAC functions are not specified in detail in ISO 52120-1.
Clause 5 of this document provides a method to transfer energy performance, comfort, and operational
requirements as defined in ISO 52120-1:2021 into a more detailed specification of building automation
functions.
ISO 52120-1:2021, Table 5, contains a list of functions contributing to achieve the desired level of energy
performance. Whereas ISO 52120-1 only provides a very brief description of the functionality, Clause 5
contains a more detailed description.
NOTE Application of automated control improves the energy performance of buildings. Clause 5 of this document
covers automated control applications only. Any manual or non-automated control listed in ISO 52120-1:2021, Table 5,
is not covered in this document.
For the purpose of clarity, each subclause in Clause 5 identifies the corresponding entry in ISO 52120-1:2021,
Table 5 directly after the sub-clause heading.
The more detailed description includes information about mandatory and optional inputs as well as
mandatory and optional outputs for the control function. The control function is not described in detail but
rather is a “black box” as the actual implementation can be project or manufacturer specific.
Figure 3 provides an informative schematic view with the function (box), mandatory (blue) and optional
(grey) inputs and mandatory (blue) and optional (grey) outputs. The informative schematic drawing
also shows if inputs can be controlled, e.g. by manual operation or by a schedule, and if output values are
associated, e.g. with an alarm or a trend.
Figure 3 — Informative depiction of control application scheme for heating control — Emission
control — Type 1: Central automatic control
Clause 5 contains in each sub-clause a brief description of the control function itself, the target of the
function, different operating modes, where applicable, and a description of the inputs and outputs of the
function. Optionally, parameters and implementation equipment may be described.
For some of these functions, more than one version is described, covering different technological
implementations.
x
Building control functions may be associated with a specific zone, a room, a building segment, or the whole
building.
The result of applying Clause 5 is a collection of building automation control function blocks. This does not
yet depict how these blocks work in detail or how they are linked to each other. A more detailed control
scheme description can be provided using the function blocks described in Clause 6.
Clause 6 of this document provides function blocks, which can be used to describe building control functions
in more detail independent of a specific building control system or vendor.
Applications can be described by a combination of sensor input, actuator output, user interaction, and
control and monitoring functions. Certain functions in a room (e.g. presence detection) can be shared by
two or more applications. A common set of function blocks covering sensor input, actuator output, user
interaction, and control functions for the different applications in a room serves as the basis for describing
room automation, controls and management systems.
NOTE Room automation is coordinated control of lighting, solar protection, heating/ventilation/air conditioning
devices and systems in a room providing the desired comfort level with maximum energy efficiency. Using a typical
example, Figure 4 shows the relationship between sensor, display/operation, control and actuator functions.
Information exchanged between functions is provided from outputs to inputs. Physical inputs and outputs associated
with sensor and actuator functions are not depicted in the Figure 3. As some functions can require parameters, these
are also depicted in each function block.
Figure 4 — Relationship between automation functions (typical example)
A sensor function typically includes a physical input (e.g. a temperature sensor, not depicted in Figure 4) and
provides a logical output (OUTPUT of the Sensor function block in Figure 4) for use by other functions.
A display and operation function includes physical inputs or outputs depending on its functionality and
provides logical inputs for display purposes and logical outputs for use by other functions (Display and
Operation function block in Figure 4).
Control functionality as depicted in Figure 4 is assigned to specific control functions with one or more
logical inputs (INPUT 1 and INPUT 2 of the Control function block in Figure 4) and at least one logical output
(OUTPUT of the Control function block in Figure 4). Control functions are not directly associated with
physical inputs or outputs.
Actuator functionality is assigned to specific actuator functions. An actuator function typically includes a
physical output (controlling a valve for example) and provides a logical input (INPUT of the Actuator function
in Figure 4) and logical output. This logical output can be used as a feedback status information.
The generalized description format used in Clause 6 for functions includes a brief description of the function,
of the physical input(s), of the logical input(s) expected from other functions, of the logical output(s) provided
xi
to other functions, and of the physical output(s). In addition, parameters are listed that are required to more
precisely define the function for a specific project.
The description of the functions blocks follows this uniform scheme:
— short description of the function;
— physical input(s);
— logical input(s);
— logical output(s);
— physical output(s);
— parameters (optional).
The list of functions can be extended where necessary.
xii
International Standard ISO 16484-4:2025(en)
Building automation and control systems (BACS) —
Part 4:
Control applications
1 Scope
This document specifies control applications and function blocks focusing on, but not limited to, lighting,
solar protection and heating, ventilation and air conditioning (HVAC) applications.
It describes how energy performance, comfort, and operational requirements of buildings are translated
into functional specifications for integrated plant and room control.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 52120-1:2021, Energy performance of buildings — Contribution of building automation, controls and
building management — Part 1: General framework and procedures
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 52120-1 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
display function
presentation of information coming from an actuator, control, monitoring or sensor function in a visible
format understandable by a human user
Note 1 to entry: Information may be displayed in text form (e.g. 18 °C, 100 %) or in a graphical form (e.g. light blue for
cool, bar graph).
3.2
energy efficiency
ratio or other quantitative relationship between an output of performance, service, goods or energy, and an
input of energy
EXAMPLE Efficiency conversion energy; energy required/energy used; output/input; theoretical energy used to
operate/energy used to operate.
Note 1 to entry: Both input and output need to be clearly specified in quantity and quality. Additionally, they need to
be measurable.
[SOURCE: ISO 52120-1:2021, 3.9]
3.3
building automation
coordinated control of lighting, solar protection, heating, ventilation, and air conditioning (HVAC) devices
and systems in a building providing the desired comfort level with maximum energy efficiency
Note 1 to entry: Coordinated control may also encompass access control via information links from those devices and
systems to other building control devices and systems.
3.4
logical input
interface of a function receiving data from an output of another function
3.5
logical output
interface of a function sending data to an input of another function
3.6
operation function
means for input of information by a human user intended for use by an actuator, control, monitoring or
display function
Note 1 to entry: Operation of, for example, a wall switch or touch panel area, may be used as input.
3.7
plant
equipment for generation of either hot or cold water, or conditioned air, or both
3.8
room
one or more zones with a joint perimeter typically determined by walls or other types of partitions
Note 1 to entry: Typically, a room is a part of a building segment.
3.9
solar protection
means for reducing heat losses at night and for controlling the impact of solar radiation on the temperature
in a space or on the visual comfort of an occupant of a space, or both
Note 1 to entry: The impact of solar radiation on the temperature can lead to an undesired (in warm climates) or a
desired (in in cold climates) temperature rise.
3.10
space
complete building, building part, room, or zone
3.11
zone
smallest space determined by the minimum technical infrastructure required to operate that space
Note 1 to entry: The minimum technical infrastructure may be a heating radiator, ventilation outlet, or other
mechanical or electrical equipment element.
4 Abbreviated terms
Abbreviated term Description
BAC building automation and control
BACS building automation and control system
COP coefficient of performance
DHW domestic hot water
TABS thermally activated building structure
5 Functional specifications having an impact on energy performance, comfort, and
operational requirements of buildings
5.1 Heating control
5.1.1 Emission control
5.1.1.1 Type 1 — Central automatic control
See ISO 52120-1:2021, Table 5: 1.1, HEATING CONTROL, Emission control, Type 1, for information on energy
performance level.
NOTE This Type 1 is no longer considered to be energy efficiency class C but defined as energy efficiency class D.
Description: Central automatic control of temperature in rooms by means of heating, is acting either on the
distribution or on the generation. Heating control is performed without consideration of local demand of
different rooms, possibly by using one room as reference. This can be achieved for example by an outside air
temperature controller conforming to EN 12098-1 or EN 12098-3.
Target: To improve energy performance by minimizing emitted heat by emitters (e.g. radiators) or by air
in the building using central control of temperature and/or flow. This control may be based on outside air
temperature and/or a reference sensor inside the building and assumes similar demands in different parts/
rooms of the building.
Different operating modes: comfort, economy (pre-comfort), night, building protection.
Inputs (mandatory):
— Outside air temperature (varies inside space temperature setpoint; in summer: increases cooling
setpoint, in winter: reduces heating setpoint)
— Room temperature setpoint
— Operating mode
— Room temperature (reference room)
Inputs (optional):
— Supply (flow) water temperature
— Return water temperature
Outputs (mandatory):
— Supply water (valve position)
— Boiler/Pumps On/Off
Outputs (optional):
--
5.1.1.2 Type 2 — Individual room control
See ISO 52120-1:2021, Table 5: 1.1, HEATING CONTROL, Emission control, Type 2, for information on energy
performance level.
Description: Individual room control by thermostatic valves or electronic controllers.
The individual room control of heating temperature in rooms is performed either by thermostatic valves
or local (non-communicating) electronic control units. The individual control should and may be combined
with scheduler programs providing different operating modes.
Target: To improve energy performance by minimizing emitted heat by emitters (e.g. radiators) or by air in
the building using local control of temperature and/or flow in the rooms, thereby adapting to local demand,
i.e. different loads in different rooms.
Different operating modes: comfort, pre-comfort (economy), night, building protection.
Inputs: indoor temperature as reference.
Inputs (mandatory):
— Room temperature
— Room temperature setpoint
— Operating mode
Inputs (optional):
— Presence detection
— Optimized start/stop control (adaptive)
— Window contact
Outputs (mandatory):
— Supply water (valve position)
Outputs (optional):
--
5.1.1.3 Type 3 — Individual modulating room control with communication
See ISO 52120-1:2021, Table 5: 1.1, HEATING CONTROL, Emission control, Type 3, for information on energy
performance level.
Description: Individual modulating room control with communication between controllers and to BACS.
Individual modulating control of temperature in rooms by means of heating, with communication between
controllers and to BACS, allows exchange of setpoints, demand and other status information.
Target: To improve energy performance by minimizing emitted heat by emitters (e.g. radiators) or by air in
the building using local control of temperature and/or flow in the rooms, thereby adapting to local demand,
i.e. different loads in different rooms. Furthermore, to obtain energy demand for further use to control
distribution and generators, keeping run time at minimum and setpoints optimal.
Different operating modes: comfort, pre-comfort (economy), night, building protection.
Inputs (mandatory):
— Room temperature
— Room temperature setpoint
— Operation mode (Operation request on demand – local push button control overriding automatic
sequence)
— Window contact (override automatic control if a window is opened)
Inputs (optional):
— Presence detection (to change operating mode)
— Outside air temperature (varies inside space temperate setpoint; in
...
Norme
internationale
ISO 16484-4
Première édition
Systèmes d'automatisation et de
2025-08
contrôle des bâtiments (BACS) —
Partie 4:
Applications de contrôle
Building automation and control systems (BACS) —
Part 4: Control applications
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii

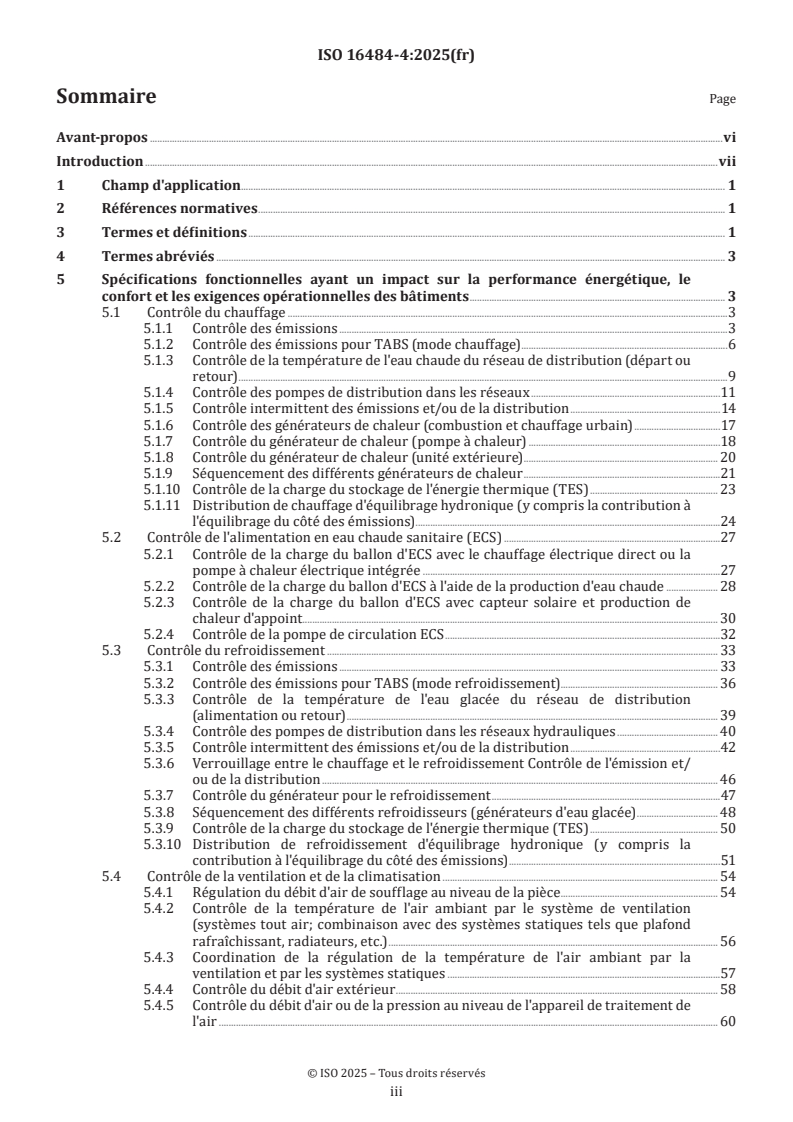

Sommaire Page
Avant-propos .vi
Introduction .vii
1 Champ d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Termes abréviés . 3
5 Spécifications fonctionnelles ayant un impact sur la performance énergétique, le
confort et les exigences opérationnelles des bâtiments . 3
5.1 Contrôle du chauffage .3
5.1.1 Contrôle des émissions .3
5.1.2 Contrôle des émissions pour TABS (mode chauffage) .6
5.1.3 Contrôle de la température de l'eau chaude du réseau de distribution (départ ou
retour) .9
5.1.4 Contrôle des pompes de distribution dans les réseaux .11
5.1.5 Contrôle intermittent des émissions et/ou de la distribution .14
5.1.6 Contrôle des générateurs de chaleur (combustion et chauffage urbain) .17
5.1.7 Contrôle du générateur de chaleur (pompe à chaleur) .18
5.1.8 Contrôle du générateur de chaleur (unité extérieure) . 20
5.1.9 Séquencement des différents générateurs de chaleur .21
5.1.10 Contrôle de la charge du stockage de l'énergie thermique (TES) . 23
5.1.11 Distribution de chauffage d'équilibrage hydronique (y compris la contribution à
l'équilibrage du côté des émissions) .24
5.2 Contrôle de l'alimentation en eau chaude sanitaire (ECS) .27
5.2.1 Contrôle de la charge du ballon d'ECS avec le chauffage électrique direct ou la
pompe à chaleur électrique intégrée .27
5.2.2 Contrôle de la charge du ballon d'ECS à l'aide de la production d'eau chaude . 28
5.2.3 Contrôle de la charge du ballon d'ECS avec capteur solaire et production de
chaleur d'appoint . . 30
5.2.4 Contrôle de la pompe de circulation ECS .32
5.3 Contrôle du refroidissement . 33
5.3.1 Contrôle des émissions . 33
5.3.2 Contrôle des émissions pour TABS (mode refroidissement). 36
5.3.3 Contrôle de la température de l'eau glacée du réseau de distribution
(alimentation ou retour) . 39
5.3.4 Contrôle des pompes de distribution dans les réseaux hydrauliques . 40
5.3.5 Contrôle intermittent des émissions et/ou de la distribution .42
5.3.6 Verrouillage entre le chauffage et le refroidissement Contrôle de l'émission et/
ou de la distribution . 46
5.3.7 Contrôle du générateur pour le refroidissement .47
5.3.8 Séquencement des différents refroidisseurs (générateurs d'eau glacée) . 48
5.3.9 Contrôle de la charge du stockage de l'énergie thermique (TES) . 50
5.3.10 Distribution de refroidissement d'équilibrage hydronique (y compris la
contribution à l'équilibrage du côté des émissions) .51
5.4 Contrôle de la ventilation et de la climatisation . 54
5.4.1 Régulation du débit d'air de soufflage au niveau de la pièce . 54
5.4.2 Contrôle de la température de l'air ambiant par le système de ventilation
(systèmes tout air; combinaison avec des systèmes statiques tels que plafond
rafraîchissant, radiateurs, etc.) . 56
5.4.3 Coordination de la régulation de la température de l'air ambiant par la
ventilation et par les systèmes statiques .57
5.4.4 Contrôle du débit d'air extérieur . 58
5.4.5 Contrôle du débit d'air ou de la pression au niveau de l'appareil de traitement de
l'air . 60
iii

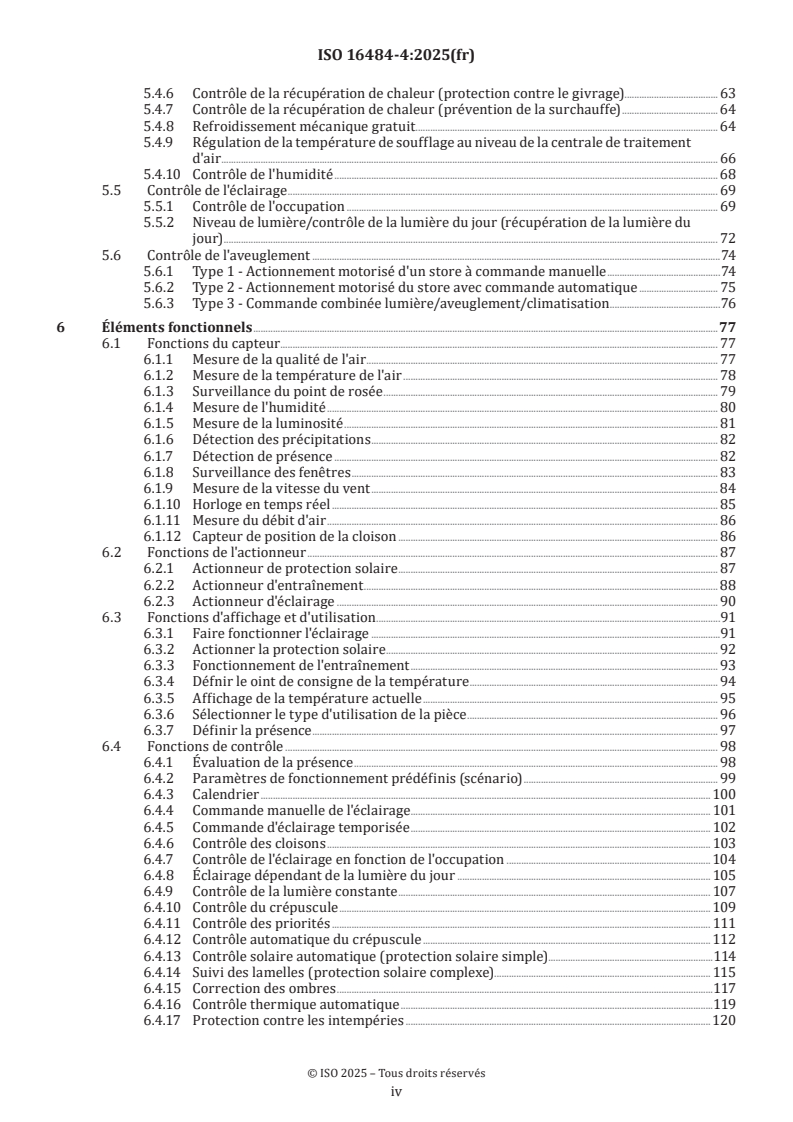

5.4.6 Contrôle de la récupération de chaleur (protection contre le givrage). 63
5.4.7 Contrôle de la récupération de chaleur (prévention de la surchauffe) . 64
5.4.8 Refroidissement mécanique gratuit . . 64
5.4.9 Régulation de la température de soufflage au niveau de la centrale de traitement
d'air . 66
5.4.10 Contrôle de l'humidité . 68
5.5 Contrôle de l'éclairage . 69
5.5.1 Contrôle de l'occupation . 69
5.5.2 Niveau de lumière/contrôle de la lumière du jour (récupération de la lumière du
jour) . 72
5.6 Contrôle de l'aveuglement .74
5.6.1 Type 1 - Actionnement motorisé d'un store à commande manuelle .74
5.6.2 Type 2 - Actionnement motorisé du store avec commande automatique . 75
5.6.3 Type 3 - Commande combinée lumière/aveuglement/climatisation .76
6 Éléments fonctionnels .77
6.1 Fonctions du capteur . . 77
6.1.1 Mesure de la qualité de l'air . 77
6.1.2 Mesure de la température de l'air . 78
6.1.3 Surveillance du point de rosée . 79
6.1.4 Mesure de l'humidité . 80
6.1.5 Mesure de la luminosité . 81
6.1.6 Détection des précipitations . 82
6.1.7 Détection de présence . 82
6.1.8 Surveillance des fenêtres . 83
6.1.9 Mesure de la vitesse du vent . 84
6.1.10 Horloge en temps réel . 85
6.1.11 Mesure du débit d'air . 86
6.1.12 Capteur de position de la cloison . 86
6.2 Fonctions de l'actionneur . 87
6.2.1 Actionneur de protection solaire . 87
6.2.2 Actionneur d'entraînement . 88
6.2.3 Actionneur d'éclairage . 90
6.3 Fonctions d'affichage et d'utilisation .91
6.3.1 Faire fonctionner l'éclairage .91
6.3.2 Actionner la protection solaire . 92
6.3.3 Fonctionnement de l'entraînement . 93
6.3.4 Défnir le oint de consigne de la température . 94
6.3.5 Affichage de la température actuelle . 95
6.3.6 Sélectionner le type d'utilisation de la pièce . 96
6.3.7 Définir la présence . 97
6.4 Fonctions de contrôle . 98
6.4.1 Évaluation de la présence . 98
6.4.2 Paramètres de fonctionnement prédéfinis (scénario) . 99
6.4.3 Calendrier . 100
6.4.4 Commande manuelle de l'éclairage . 101
6.4.5 Commande d'éclairage temporisée . 102
6.4.6 Contrôle des cloisons . 103
6.4.7 Contrôle de l'éclairage en fonction de l'occupation . 104
6.4.8 Éclairage dépendant de la lumière du jour . 105
6.4.9 Contrôle de la lumière constante . 107
6.4.10 Contrôle du crépuscule . 109
6.4.11 Contrôle des priorités . 111
6.4.12 Contrôle automatique du crépuscule . 112
6.4.13 Contrôle solaire automatique (protection solaire simple) . .114
6.4.14 Suivi des lamelles (protection solaire complexe) . . 115
6.4.15 Correction des ombres .117
6.4.16 Contrôle thermique automatique .119
6.4.17 Protection contre les intempéries . 120
iv
6.4.18 Sélection du mode d'énergie. 122
6.4.19 Sélection du mode énergétique avec optimisation du démarrage . 123
6.4.20 Calcul de la valeur de consigne . 125
6.4.21 Sélection de la fonction . 127
6.4.22 Contrôle de la température (chauffage/refroidissement) . 130
6.4.23 Régulation en cascade de la température de soufflage dans les pièces . 132
6.4.24 Contrôle du ventilateur .134
6.4.25 Contrôle de séquence . . 136
6.4.26 Limitation de la valeur de contrôle . 137
6.4.27 Contrôle de la qualité de l'air . 138
6.4.28 Refroidissement nocturne . 140
6.4.29 Contrôle du débit volumétrique .142
6.4.30 Calcul de la position du soleil .143
6.4.31 Évaluation des risques météorologiques . 144
6.4.32 Détection des risques liés au vent .145
6.4.33 Détection des risques de givrage . 146
6.4.34 Détection des risques de pluie . 146
6.4.35 Suivi des bords solaires .147
6.4.36 Suivi des bords et des lamelles solaires . 148
6.4.37 Évaluation de l'état de la fenêtre/suivi du groupe de fenêtres . 149
6.4.38 Actionneur de chauffage électrique . 150
6.5 Types de données et notation des identifiants et des types utilisés dans les blocs
fonctionnels . 151
Bibliographie .153
v
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (organismes membres de l'ISO). Le travail d'élaboration des normes internationales est
normalement effectué par les comités techniques de l'ISO. Chaque organisme membre intéressé par un sujet
pour lequel un comité technique a été créé a le droit d'être représenté au sein de ce comité. Des organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l'ISO, participent également aux
travaux. L'ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) sur toutes les
questions de normalisation électrotechnique.
Les procédures utilisées pour l'élaboration de ce document et celles destinées à sa mise à jour ultérieure
sont décrites dans les Directives ISO/CEI, Partie 1. En particulier, il convient de noter les différents
critères d'approbation nécessaires pour les différents types de documents ISO. Ce document a été rédigé
conformément aux règles éditoriales des Directives ISO/CEI, Partie 2 (voir www.iso.org/directives).
L'ISO attire l'attention sur le fait que la mise en œuvre du présent document peut impliquer l'utilisation d'un
ou de plusieurs brevets. L'ISO ne prend pas position concernant la preuve, la validité ou l'applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l'ISO n'avait pas
reçu notification d'un (de) brevet(s) susceptible(s) d'être nécessaire(s) pour mettre en œuvre le présent
document. Toutefois, les personnes chargées de la mise en œuvre sont averties que ce document peut ne pas
représenter les informations les plus récentes, qui peuvent être obtenues à partir de la base de données des
brevets disponible à l'adresse www.iso.org/patents. L'ISO ne peut être tenue responsable de l'identification
de tout ou partie de ces droits de brevet.
Tout nom commercial utilisé dans ce document est une information donnée pour la commodité des
utilisateurs et ne constitue pas une approbation.
Pour une explication de la nature volontaire des normes, de la signification des termes et expressions
spécifiques à l'ISO relatifs à l'évaluation de la conformité, ainsi que pour des informations sur l'adhésion
de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) dans le domaine des Obstacles
techniques au commerce (OTC), voir www.iso.org/iso/foreword.html.
Ce document a été préparé par le comité technique ISO/TC 205, Conception de l'environnement intérieur
des bâtiments, en collaboration avec le Comité technique CEN/TC 247, Automatisation, régulation et gestion
technique du bâtiment, du Comité européen de normalisation (CEN), conformément à l'Accord de coopération
technique entre l'ISO et le CEN (Accord de Vienne).
Une liste de toutes les parties de la série ISO 16484 est disponible sur le site web de l'ISO.
Tout commentaire ou question sur ce document doit être adressé à l'organisme national de
normalisation de l'utilisateur. Une liste complète de ces organismes est disponible à l'adresse suivante:
www.iso.org/members.html.
vi
Introduction
Les bâtiments sont construits et exploités dans un but spécifique, par exemple en tant qu'espace de travail
de bureau, atelier de fabrication ou centre de données. Dans chaque cas, l'utilisation de l'espace nécessite des
conditions environnementales spécifiques, telles que la température, la luminosité ou la qualité de l'air, qui
sont fournies.
L'amélioration de l'efficacité de l'utilisation de l'énergie pour assurer ces conditions environnementales est
un aspect essentiel de la conception des bâtiments abordé dans la norme ISO 52120-1.
Les exigences en matière d'efficacité énergétique ne peuvent être satisfaites en optimisant uniquement les
systèmes primaires d'un bâtiment. L'optimisation de l'efficacité énergétique des bâtiments passe par une
vision globale du bâtiment et en particulier des systèmes de contrôle des locaux pour l'éclairage, la protection
solaire et le chauffage, la ventilation et la climatisation (CVC). Cela nécessite l'intégration des systèmes de
contrôle et de gestion des locaux et du bâtiment, depuis la phase de conception jusqu'à l'exploitation du
bâtiment, en passant par l'installation et la mise en service.
Le processus de planification de l'infrastructure technique d'un bâtiment et de ses espaces comprend
plusieurs étapes qui commencent par un ensemble d'exigences approximatives. À chaque étape du processus
de planification, la conception devient plus détaillée. Les premiers choix ou décisions de base en matière de
conception permettent d'établir une estimation budgétaire. Ces premiers choix de conception peuvent être
documentés comme le montre la Figure 1.
vii
Figure 1 — Exemple de documentation des choix de conception de l'infrastructure technique d'un
bâtiment (Source: SN 502411:2016 / SIA 411:2016)
La Figure 1 montre les équipements utilisés pour les différentes disciplines techniques du bâtiment
(ex: chauffage, refroidissement, ventilation, éclairage, protection solaire) dans l'espace, y compris les
interconnexions énergétiques entre les équipements des différentes disciplines. Le schéma décrit de manière
simple les éléments de source/puits, de conversion, de stockage, de distribution et d'émission, ainsi que leurs
interconnexions. Il s'agit d'une vue d'ensemble des équipements mécaniques et électriques. Il n'inclut pas
encore les exigences d'automatisation associées à l'équipement.
Dans une autre étape de la planification, les fonctions de contrôle (fonctions BAC) associées à l'équipement
de l'infrastructure technique d'un bâtiment sont ajoutées, comme le montre la Figure 2.
viii
Figure 2 — Exemple de documentation des choix de conception pour l'infrastructure technique et
les fonctions de contrôle associées d'un bâtiment (Source: SN 502411:2016 / SIA 411:2016)
ix
La colonne “utilisation/exploitation” contient les fonctions de contrôle nécessaires soit à l'interaction de
l'utilisateur avec l'infrastructure technique du bâtiment dans l'espace ou pour les fonctions et exigences
supérieures (par exemple, à l'échelle du bâtiment), soit pour les deux.
Alors que les fonctions de contrôle sont déterminées par l'équipement technique du bâtiment et l'interface
utilisateur en général, la sophistication de ces fonctions de contrôle est déterminée par le niveau souhaité
d'efficacité énergétique d'un bâtiment ou par les exigences en matière de confort et d'exploitation. Par
conséquent, pour les deux points de vue, le niveau souhaité d'efficacité énergétique d'un bâtiment et les
exigences de confort et de fonctionnement, sont pris en compte et documentés de manière à ce que cette
documentation serve de cahier des charges pour les applications de contrôle des bâtiments (ex: chauffage,
refroidissement, ventilation, éclairage, protection solaire) dans un espace.
Dans la Figure 2, les fonctions BAC ont été ajoutées à l'équipement. Les étiquettes font référence aux fonctions
BAC répertoriées dans la norme ISO 52120-1:2021, Tableau 5. Ces fonctions BAC ne sont pas spécifiées en
détail dans la norme ISO 52120-1.
La clause 5 de ce document fournit une méthode pour transférer la performance énergétique, le confort et
les exigences opérationnelles tels que définis dans la norme ISO 52120-1:2021 dans une spécification plus
détaillée des fonctions d'automatisation des bâtiments.
La norme ISO 52120- 1:2021, Tableau 5, contient une liste de fonctions contribuant à atteindre le niveau
de performance énergétique souhaité. Alors que la norme ISO 52120-1:2021 ne fournit qu'une très brève
description de la fonctionnalité, la clause 5 contient une description plus détaillée.
NOTE L'application du contrôle automatisé améliore la performance énergétique des bâtiments. La clause 5 du
présent document couvre uniquement les applications de contrôle automatisé. Tout contrôle manuel ou non automatisé
listé dans l'ISO 52120- 1:2021, Tableau 5, n'est pas couvert par ce document.
Par souci de clarté, chaque sous-paragraphe de la clause 5 contient une référence entre crochets à l'entrée
correspondante du Tableau 5 de la norme ISO 52120-1:2022, directement après le titre du sous-paragraphe.
La description plus détaillée comprend des informations sur les entrées obligatoires et facultatives ainsi que
sur les sorties obligatoires et facultatives de la fonction de contrôle. La fonction de contrôle n'est pas décrite
en détail, il s'agit plutôt d'une “boîte noire” car la mise en œuvre réelle peut être spécifique à un projet ou à
un fabricant.
La Figure 3 présente une vue schématique informative avec la fonction (encadré), les entrées obligatoires
(bleues) et facultatives (grises) et les sorties obligatoires (bleues) et facultatives (grises). Le schéma
informatif montre également si les entrées peuvent être contrôlées, par exemple par une opération manuelle
ou par un programme, et si les valeurs de sortie sont associées, par exemple, à une alarme ou à une tendance.
Figure 3 — Représentation informative du schéma d'application du contrôle pour le contrôle du
chauffage - Contrôle des émissions - Type 1: Contrôle automatique central
La clause 5 contient dans chaque sous-clause une brève description de la fonction de contrôle elle-même, de
la cible de la fonction, des différents modes de fonctionnement, le cas échéant, et une description des entrées
et des sorties de la fonction. En option, les paramètres et le matériel de mise en œuvre peuvent être décrits.
x
Pour certaines de ces fonctions, plus d'une version est décrite, couvrant différentes implémentations
technologiques.
Les fonctions de contrôle du bâtiment peuvent être associées à une zone spécifique, à une pièce, à un segment
du bâtiment ou à l'ensemble du bâtiment.
Le résultat de l'application de la clause 5 est un ensemble de blocs fonctionnels de contrôle de l'automatisation
des bâtiments. Cela ne représente pas encore le fonctionnement détaillé de ces blocs ni la manière dont ils
sont liés les uns aux autres. Une description plus détaillée du système de contrôle peut être fournie à l'aide
des blocs fonctionnels décrits dans la clause 6.
La clause 6 du présent document fournit des blocs fonctionnels qui peuvent être utilisés pour décrire les
fonctions de contrôle des bâtiments de manière plus détaillée, indépendamment d'un système de contrôle
des bâtiments ou d'un fournisseur spécifique.
Les applications peuvent être décrites par une combinaison d'entrées de capteurs, de sorties d'actionneurs,
d'interactions avec l'utilisateur et de fonctions de contrôle et de surveillance. Certaines fonctions dans
une pièce (par exemple, la détection de présence) peuvent être partagées par deux applications ou plus.
Un ensemble commun de blocs fonctionnels couvrant les entrées de capteurs, les sorties d'actionneurs,
l'interaction avec l'utilisateur et les fonctions de contrôle pour les différentes applications d'une salle sert de
base à la description des systèmes d'automatisation, de contrôle et de gestion des salles.
NOTE L'automatisation des pièces est le contrôle coordonné de l'éclairage, de la protection solaire, des appareils
et systèmes de chauffage/ventilation/climatisation dans une pièce, offrant le niveau de confort souhaité avec une
efficacité énergétique maximale. Utilisant un exemple typique, la Figure 4 illustre, à l'aide d'un exemple typique, la
relation entre les fonctions de capteur, d'affichage/opération, de contrôle et d'actionneur. Les informations échangées
entre les fonctions sont fournies à partir des sorties vers les entrées. Les entrées et sorties physiques associées aux
fonctions de capteur et d'actionneur ne sont pas représentées à la Figure 3. Comme certaines fonctions peuvent
nécessiter des paramètres, ceux-ci sont également représentés dans chaque bloc fonctionnel.
Figure 4 — Relation entre les fonctions d'automatisation (exemple typique)
Une fonction de capteur comprend généralement une entrée physique (par exemple, un capteur de
température, non représenté à la Figure 4) et fournit une sortie logique (OUTPUT du bloc fonctionnel Capteur
à la Figure 4) destinée à être utilisée par d'autres fonctions.
Une fonction d'affichage et d'exploitation comprend des entrées ou des sorties physiques en fonction de
sa fonctionnalité et fournit des entrées logiques à des fins d'affichage et des sorties logiques à utiliser par
d'autres fonctions (bloc fonctionnel d'affichage et d'exploitation de la Figure 4).
La fonctionnalité de contrôle telle qu'elle est décrite à la Figure 4 est attribuée à des fonctions de contrôle
spécifiques avec une ou plusieurs entrées logiques (INPUT 1 et INPUT 2 du bloc fonctionnel de contrôle
de la Figure 4) et au moins une sortie logique (OUTPUT du bloc fonctionnel de contrôle de la Figure 4). Les
fonctions de contrôle ne sont pas directement associées à des entrées ou sorties physiques.
xi
La fonctionnalité de l'actionneur est attribuée à des fonctions spécifiques de l'actionneur. Une fonction
d'actionneur comprend généralement une sortie physique (commande d'une vanne, par exemple) et fournit
une entrée logique (INPUT de la fonction d'actionneur à la Figure 4) et une sortie logique. Cette sortie logique
peut être utilisée comme information de retour d'état.
Le format de description généralisé utilisé dans l'Article 6 pour les fonctions comprend une brève description
de la fonction, des entrées physiques, des entrées logiques attendues d'autres fonctions, des sorties logiques
fournies à d'autres fonctions et des sorties physiques. En outre, les paramètres nécessaires pour définir plus
précisément la fonction dans le cadre d'un projet spécifique sont énumérés.
La description des blocs de fonctions suit ce schéma uniforme:
— brève description de la fonction;
— entrée(s) physique(s);
— entrée(s) logique (s);
— sortie(s) logique (s);
— sortie(s) physique(s);
— paramètres (facultatif).
La liste des fonctions peut être complétée si nécessaire.
xii
Norme internationale ISO 16484-4:2025(fr)
Systèmes d'automatisation et de contrôle des bâtiments
(BACS) —
Partie 4:
Applications de contrôle
1 Champ d'application
Ce document spécifie les applications de contrôle et les blocs fonctionnels qui se concentrent, sans s'y limiter,
sur les applications d'éclairage, de protection solaire et de chauffage, de ventilation et de climatisation (CVC).
Il décrit comment la performance énergétique, le confort et les exigences opérationnelles des bâtiments sont
traduits en spécifications fonctionnelles pour le contrôle intégré des installations et des locaux.
2 Références normatives
Les documents suivants sont mentionnés dans le texte de telle sorte que tout ou partie de leur contenu
constitue une exigence du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, c'est la dernière édition du document référencé (y compris les amendements
éventuels) qui s'applique.
ISO 52120-1:2021, Performance énergétique des bâtiments — Contribution de l’automatisation, de la régulation
et de la gestion technique des bâtiments — Partie 1: Cadre général et procédures
3 Termes et définitions
Aux fins du présent document, les termes et définitions figurant dans la norme ISO 52120-1 et les suivants
s'appliquent.
L'ISO et la CEI tiennent à jour des bases de données terminologiques destinées à la normalisation aux
adresses suivantes:
— Plate-forme de navigation en ligne de l'ISO: disponible à l'adresse suivante: https:// www .iso .org/ obp
— Electropedia de la CEI : disponible à l'adresse suivante: https:// www .electropedia .org/
3.1
fonction d'affichage
présentation d'informations provenant d'un actionneur, d'une fonction de contrôle, de surveillance ou d'un
capteur dans un format visible et compréhensible par un utilisateur humain
Note 1 à l'article: L'information peut être affichée sous forme de texte (par exemple, 18 °C, 100 %) ou sous forme de
graphique (par exemple, bleu clair pour froid, diagramme à barres).
3.2
l'efficacité énergétique
rapport ou autre relation quantitative entre un rendement, un service, des biens ou de l'énergie, et un apport
d'énergie
EXEMPLE Énergie de conversion du rendement; énergie requise/énergie utilisée; rendement/entrée; énergie
théorique utilisée pour le fonctionnement/énergie utilisée pour le fonctionnement.
Note 1 à l'article: Les intrants et les extrants doivent être clairement spécifiés en termes de quantité et de qualité. En
outre, ils doivent être mesurables.
[SOURCE: ISO 52120-1:2021, 3.9]
3.3
automatisation des bâtiments
contrôle coordonné des dispositifs et systèmes d'éclairage, de protection solaire, de chauffage/ventilation/
climatisation dans un bâtiment, afin d'assurer le niveau de confort souhaité avec une efficacité énergétique
maximale
Note 1 à l'article: Le contrôle coordonné peut également englober le contrôle d'accès au moyen de liaisons d'information
entre ces dispositifs et systèmes et d'autres dispositifs et systèmes de contrôle du bâtiment.
3.4
entrée logique
interface d'une fonction recevant des données d'une sortie d'une autre fonction
3.5
sortie logique
interface d'une fonction envoyant des données à l'entrée d'une autre fonction
3.6
fonction de fonctionnement
des moyens d'entrée d'informations par un utilisateur humain, destinés à être utilisés par un actionneur,
une fonction de contrôle, de surveillance ou d'affichage
Note 1 à l'article: Le fonctionnement par exemple d'un interrupteur mural ou d'un panneau tactilepeut être utilisé
comme entrée.
3.7
plante
les équipements de production par exemple d'eau chaude ou froide, ou d'air conditionné, ou de les deux
3.8
pièce
une ou plusieurs zones dont le périmètre commun est généralement déterminé par des murs ou d'autres
types de cloisons
Note 1 à l'article: En règle générale, une pièce est une partie d'un segment de bâtiment.
3.9
protection solaire
des moyens pour réduire les pertes de chaleur pendant la nuit et pour contrôler l'impact du rayonnement
solaire sur la température d'un espace ou sur le confort visuel d'un occupant d'un espace, ou des deux
Note 1 à l'article: L'impact du rayonnement solaire sur la température peut entraîner une augmentation indésirable
(pour les climats chauds) ou souhaitée (pour les climats froids) de la température.
3.10
espace
bâtiment complet, partie de bâtiment, pièce ou zone
3.11
zone
le plus petit espace déterminé par l'infrastructure technique minimale requise pour exploiter cet espace
Note 1 à l'article: L'infrastructure technique minimale peut être un radiateur de chauffage, une sortie de ventilation ou
un autre élément d'équipement mécanique ou électrique.
4 Termes abréviés
Abréviation Description
BAC automatisation et contrôle des bâtiments
BACS système d'automatisation et de contrôle des bâtiments
COP coefficient de performance
ECS eau chaude sanitaire
TABS structure de bâtiment activée thermiquement
5 Spécifications fonctionnelles ayant un impact sur la performance énergétique, le
confort et les exigences opérationnelles des bâtiments
5.1 Contrôle du chauffage
5.1.1 Contrôle des émissions
5.1.1.1 Type 1 - Contrôle automatique central
Voir ISO 52120-1:2021, Tableau 5: 1.1, CONTRÔLE DU CHAUFFAGE, Contrôle des émissions, Type 1, pour
information sur le niveau de performance énergétique.
NOTE Ce type 1 n'est plus considéré comme une classe d'efficacité énergétique C mais défini comme une classe
d'efficacité énergétique D.
Description: La régulation automatique centrale de la température dans les pièces au moyen du chauffage
agit soit sur la distribution, soit sur la production. La régulation du chauffage est effectuée sans tenir
compte de la demande locale des différentes pièces, éventuellement en utilisant une pièce comme référence.
Cela peut être réalisé par exemple par un régulateur de température d'air extérieur conforme à la norme
EN 12098- 1 ou EN 12098- 3.
Objectif: Améliorer la performance énergétique en minimisant la chaleur émise par les émetteurs (par
exemple les radiateurs) ou par l'air dans le bâtiment en utilisant un contrôle central de la température et/
ou du débit. Ce contrôle peut être basé sur la température de l'air extérieur et/ou un capteur de référence à
l'intérieur du bâtiment et suppose des demandes similaires dans les différentes parties/pièces du bâtiment.
Différents modes de fonctionnement: confort, économie (pré-confort), nuit, protection des bâtiments.
Entrées (obligatoires):
— Température de l'air extérieur (varie le point
...
