ISO 52022-3:2017
(Main)Energy performance of buildings — Thermal, solar and daylight properties of building components and elements — Part 3: Detailed calculation method of the solar and daylight characteristics for solar protection devices combined with glazing
Energy performance of buildings — Thermal, solar and daylight properties of building components and elements — Part 3: Detailed calculation method of the solar and daylight characteristics for solar protection devices combined with glazing
ISO 52022-3:2017 specifies a detailed method, based on spectral data of the transmittance and reflectance of the constituent materials (solar protection devices and the glazing), to determine the total solar energy transmittance, the total light transmittance and other relevant solar-optical data of the combination. If spectral data are not available, the methodology can be adapted to use integrated data.

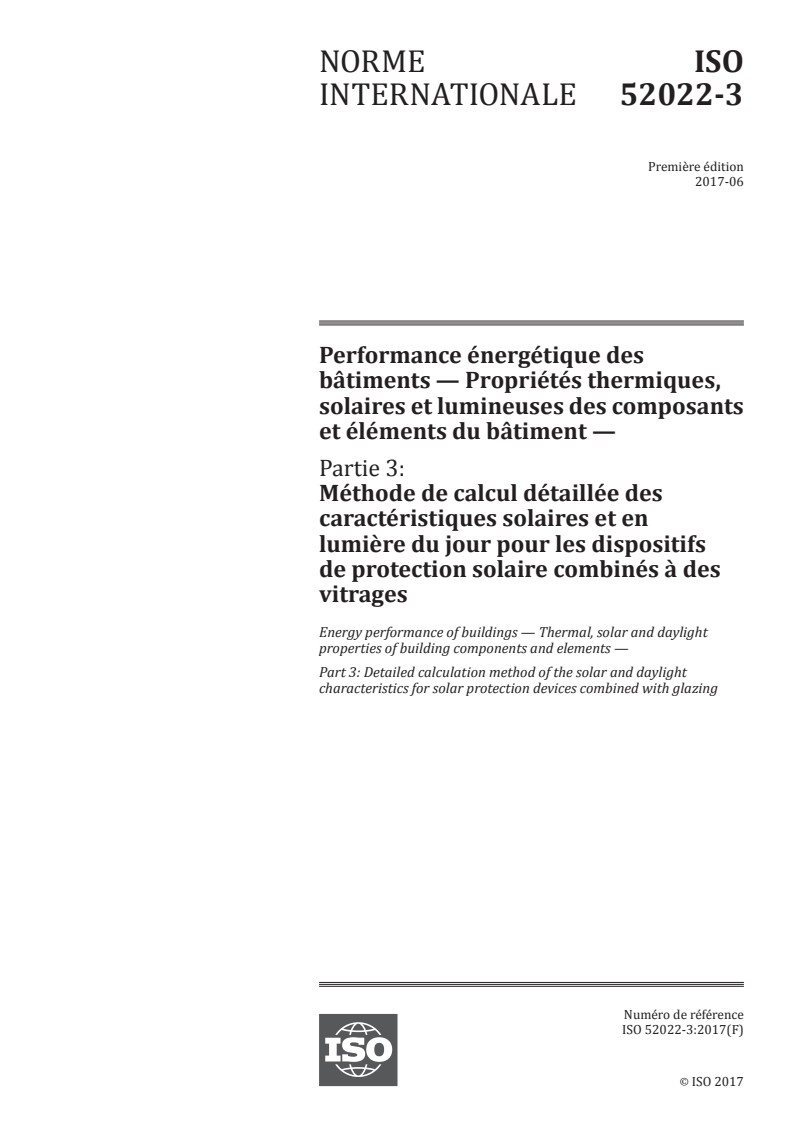

Performance énergétique des bâtiments — Propriétés thermiques, solaires et lumineuses des composants et éléments du bâtiment — Partie 3: Méthode de calcul détaillée des caractéristiques solaires et lumineuses pour les dispositifs de protection solaire combinés à des vitrages
General Information
Buy Standard
Standards Content (Sample)

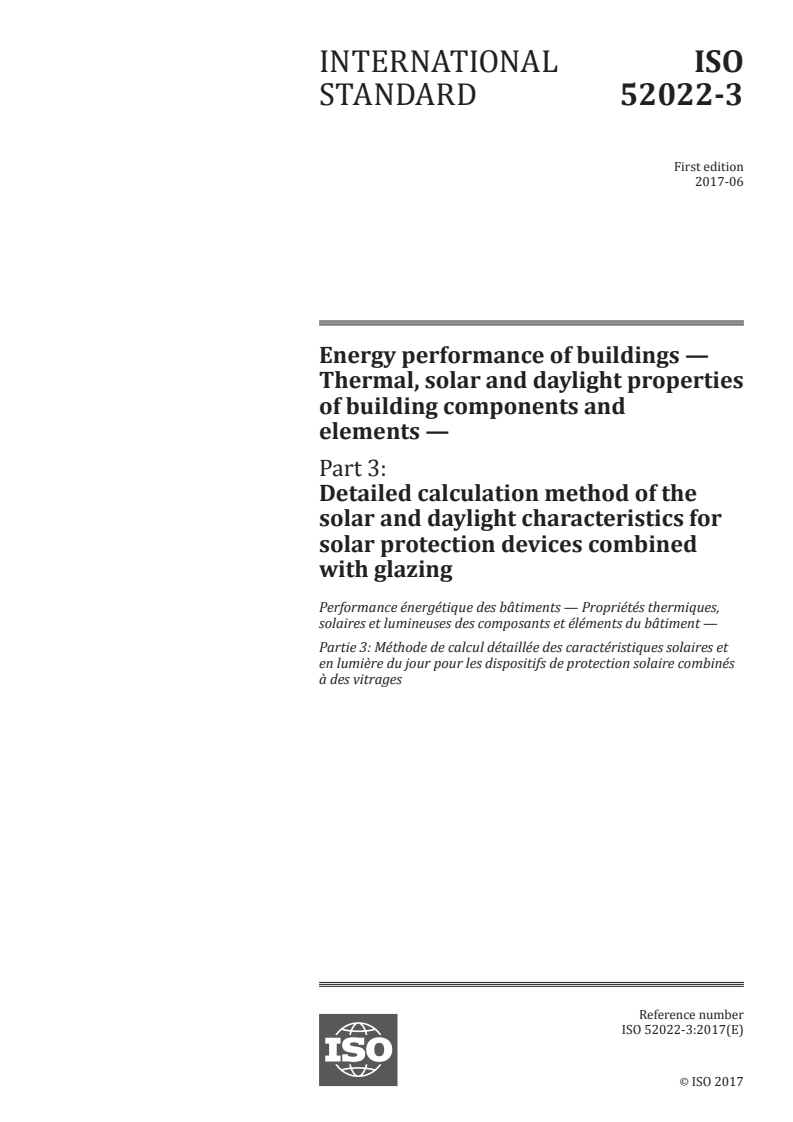

INTERNATIONAL ISO
STANDARD 52022-3
First edition
2017-06
Energy performance of buildings —
Thermal, solar and daylight properties
of building components and
elements —
Part 3:
Detailed calculation method of the
solar and daylight characteristics for
solar protection devices combined
with glazing
Performance énergétique des bâtiments — Propriétés thermiques,
solaires et lumineuses des composants et éléments du bâtiment —
Partie 3: Méthode de calcul détaillée des caractéristiques solaires et
en lumière du jour pour les dispositifs de protection solaire combinés
à des vitrages
Reference number
ISO 52022-3:2017(E)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 52022-3:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 52022-3:2017(E)

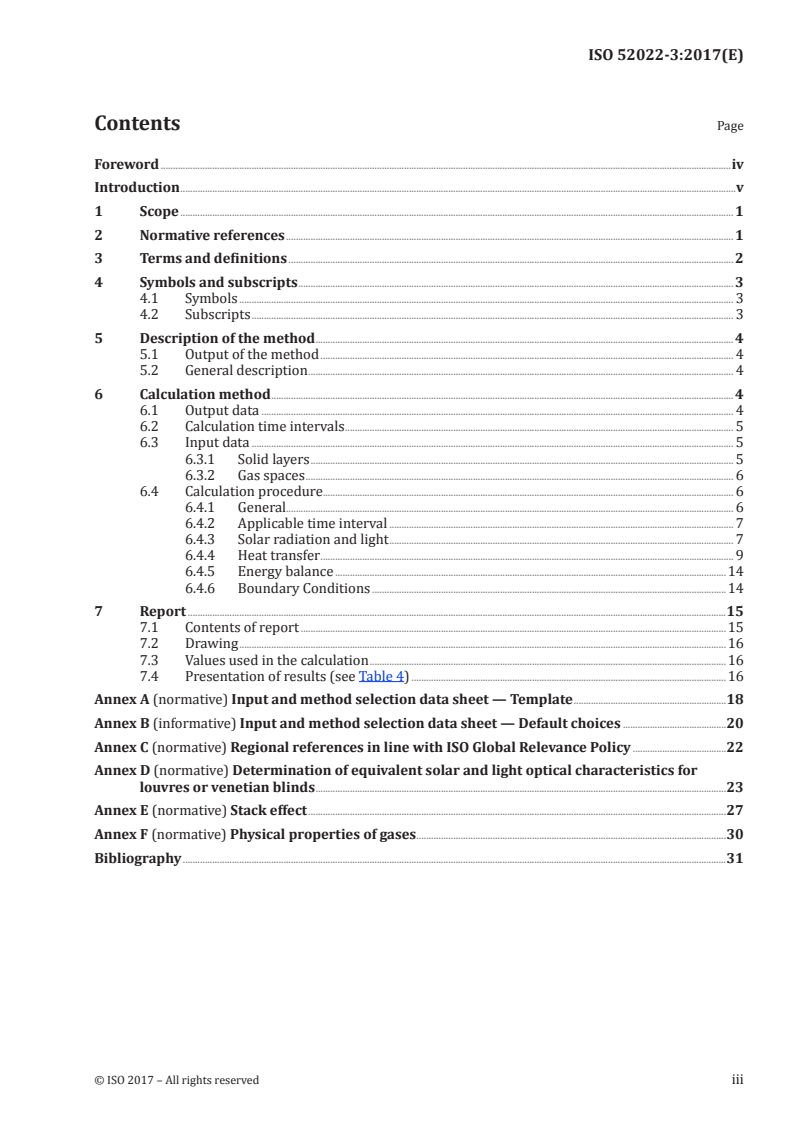

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Symbols and subscripts . 3
4.1 Symbols . 3
4.2 Subscripts . 3
5 Description of the method . 4
5.1 Output of the method . 4
5.2 General description . 4
6 Calculation method . 4
6.1 Output data . 4
6.2 Calculation time intervals . 5
6.3 Input data . 5
6.3.1 Solid layers . 5
6.3.2 Gas spaces . 6
6.4 Calculation procedure . 6
6.4.1 General. 6
6.4.2 Applicable time interval . 7
6.4.3 Solar radiation and light . 7
6.4.4 Heat transfer . 9
6.4.5 Energy balance .14
6.4.6 Boundary Conditions .14
7 Report .15
7.1 Contents of report .15
7.2 Drawing .16
7.3 Values used in the calculation .16
7.4 Presentation of results (see Table 4) .16
Annex A (normative) Input and method selection data sheet — Template .18
Annex B (informative) Input and method selection data sheet — Default choices .20
Annex C (normative) Regional references in line with ISO Global Relevance Policy .22
Annex D (normative) Determination of equivalent solar and light optical characteristics for
louvres or venetian blinds .23
Annex E (normative) Stack effect .27
Annex F (normative) Physical properties of gases .30
Bibliography .31
© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 52022-3:2017(E)

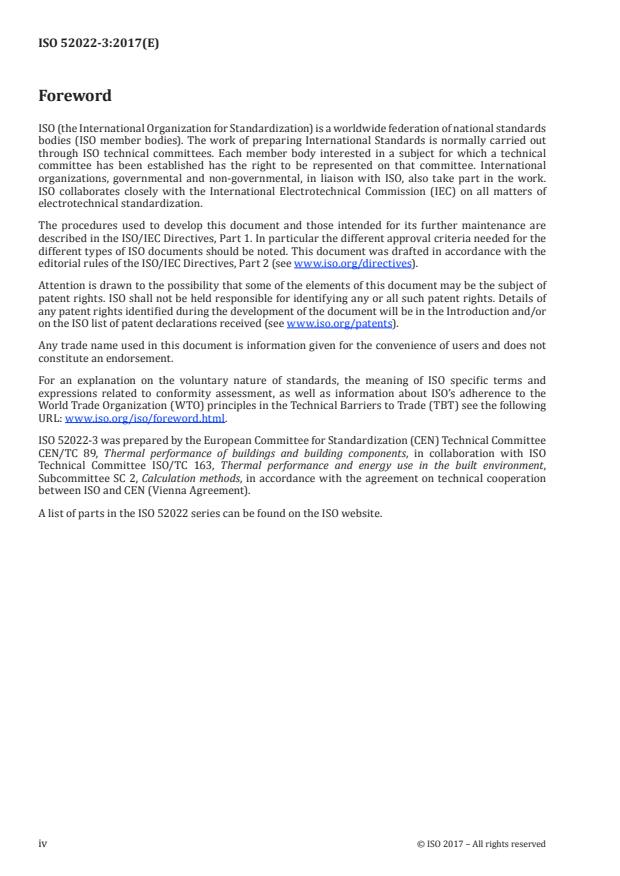

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: w w w . i s o .org/ iso/ foreword .html.
ISO 52022-3 was prepared by the European Committee for Standardization (CEN) Technical Committee
CEN/TC 89, Thermal performance of buildings and building components, in collaboration with ISO
Technical Committee ISO/TC 163, Thermal performance and energy use in the built environment,
Subcommittee SC 2, Calculation methods, in accordance with the agreement on technical cooperation
between ISO and CEN (Vienna Agreement).
A list of parts in the ISO 52022 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 52022-3:2017(E)
Introduction
This document is part of a series aimed at the international harmonization of the methodology for
assessing the energy performance of buildings. Throughout, this series is referred to as a “set of EPB
standards”.
All EPB standards follow specific rules to ensure overall consistency, unambiguity and transparency.
All EPB standards provide a certain flexibility with regard to the methods, the required input data and
references to other EPB standards, by the introduction of a normative template in Annex A and Annex B
with informative default choices.
For the correct use of this document, a normative template is given in Annex A to specify these choices.
Informative default choices are provided in Annex B.
The main target groups for this document are architects, engineers and regulators.
Use by or for regulators: In case this document is used in the context of national or regional legal
requirements, mandatory choices may be given at national or regional level for such specific
applications. These choices (either the informative default choices from Annex B or choices adapted to
national/regional needs, but in any case following the template of this Annex A) can be made available
as national annex or as separate (e.g. legal) document (national data sheet).
NOTE 1 So in this case:
— the regulators will specify the choices;
— the individual user will apply the document to assess the energy performance of a building, and thereby use
the choices made by the regulators.
Topics addressed in this document can be subject to public regulation. Public regulation on the same
topics can override the default values in Annex B of this document. Public regulation on the same topics
can even, for certain applications, override the use of this document. Legal requirements and choices
are in general not published in standards but in legal documents. In order to avoid double publications
and difficult updating of double documents, a national annex may refer to the legal texts where national
choices have been made by public authorities. Different national annexes or national data sheets are
possible, for different applications.
It is expected, if the default values, choices and references to other EPB standards in Annex B are not
followed due to national regulations, policy or traditions, that:
— national or regional authorities prepare data sheets containing the choices and national or regional
values, according to the model in Annex A. In this case a national annex (e.g. NA) is recommended,
containing a reference to these data sheets;
— or, by default, the national standards body will consider the possibility to add or include a national
annex in agreement with the template of Annex A, in accordance to the legal documents that give
national or regional values and choices.
Further target groups are parties wanting to motivate their assumptions by classifying the building
energy performance for a dedicated building stock.
More information is provided in the Technical Report accompanying this document (ISO/TR 52022-2).
The framework for overall EPB includes:
a) common terms, definitions and symbols;
b) building and assessment boundaries;
c) building partitioning into space categories;
© ISO 2017 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 52022-3:2017(E)
d) methodology for calculating the EPB (formulae on energy used, delivered, produced and/or
exported at the building site and nearby);
e) a set of overall formulae and input-output relations, linking the various elements relevant for the
assessment of the overall EPB;
f) general requirements for EPB dealing with partial calculations;
g) rules for the combination of different spaces into zones;
h) performance indicators;
i) methodology for measured energy performance assessment.
Table 1 shows the relative position of this document within the set of EPB standards in the context of
the modular structure as set out in ISO 52000-1.
NOTE 2 In ISO/TR 52000-2 the same table can be found, with, for each module, the numbers of the relevant
EPB standards and accompanying technical reports that are published or in preparation.
NOTE 3 The modules represent EPB standards, although one EPB standard could cover more than one module
and one module could be covered by more than one EPB standard, for instance, a simplified and a detailed method
respectively. See also Tables A.1 and B.1.
Table 1 — Position of this document (in casu M2-8) within the modular structure of the set of
EPB standards
Building
Overarching Technical Building Systems
(as such)
Building
Ven- Dehu- PV,
Sub- Descrip- Descrip- Descrip- Heat- Cool- Humid- Domestic automa-
tila- midifi- Lighting wind,
module tions tions tions ing ing ification hot water tion and
tion cation .
control
sub1 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11
1 General General General
Common
terms and
definitions; Building en-
a
2 Needs
symbols, ergy needs
units and
subscripts
(Free)
indoor Maximum
3 Applications conditions load and
without power
systems
Ways to
Ways to ex- Ways to ex-
express
4 press energy press energy
energy per-
performance performance
formance
Building Heat
categories transfer by Emission and
5
and building transmis- control
boundaries sion
Building oc- Heat trans-
cupancy and fer by infil- Distribution
6
operating tration and and control
conditions ventilation
Aggregation
of energy
Internal Storage and
7 services
heat gains control
and energy
carriers
a
The shaded modules are not applicable.
vi © ISO 2017 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 52022-3:2017(E)
Table 1 (continued)
Building
Overarching Technical Building Systems
(as such)
Building
Ven- Dehu- PV,
Sub- Descrip- Descrip- Descrip- Heat- Cool- Humid- Domestic automa-
tila- midifi- Lighting wind,
module tions tions tions ing ing ification hot water tion and
tion cation .
control
sub1 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11
ISO
Building Solar heat 520 Generation
8
zoning gains 22 and control
-3
Building Load dis-
Calculated
dynamics patching and
9 energy per-
(thermal operating
formance
mass) conditions
Measured Measured Measured
10 energy per- energy per- energy per-
formance formance formance
11 Inspection Inspection Inspection
Ways to ex-
12 press indoor BMS
comfort
External
13 environment
conditions
Economic
14
calculation
a
The shaded modules are not applicable.
© ISO 2017 – All rights reserved vii
---------------------- Page: 7 ----------------------
INTERNATIONAL STANDARD ISO 52022-3:2017(E)
Energy performance of buildings — Thermal, solar
and daylight properties of building components and
elements —
Part 3:
Detailed calculation method of the solar and daylight
characteristics for solar protection devices combined
with glazing
1 Scope
This document specifies a detailed method, based on spectral data of the transmittance and reflectance
of the constituent materials (solar protection devices and the glazing), to determine the total solar
energy transmittance, the total light transmittance and other relevant solar-optical data of the
combination. If spectral data are not available, the methodology can be adapted to use integrated data.
The method is valid for all types of solar protection devices parallel to the glazing such as louvres,
venetian blinds, or roller blinds. The blind may be located internally, externally, or enclosed between
the panes of the glazing. Ventilation of the blind is allowed for in each of these positions in determining
the solar energy absorbed by the glazing or blind components, for vertical orientation of the glazing.
The blind component materials may be transparent, translucent or opaque, combined with glazing
components with known solar transmittance and reflectance and with known emissivity for thermal
radiation.
The method is based on a normal incidence of radiation and does not take into account an angular
dependence of transmittance or reflectance of the materials. Diffuse irradiation or radiation diffused
by solar protection devices is treated as if it were direct. Louvres or venetian blinds are treated as
homogenous materials by equivalent solar optical characteristics, which may depend on the angle of the
incidence radiation. The current method is limited to vertical installation ±15°. For situations outside
the scope of this document; ISO 15099 covers a wider range of situations.
The document also gives certain normalized situations, additional assumptions and necessary
boundary conditions.
NOTE Table 1 in the Introduction shows the relative position of this document within the set of EPB
standards in the context of the modular structure as set out in ISO 52000-1.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 7345, Thermal insulation — Physical quantities and definitions
ISO 9288, Thermal insulation — Heat transfer by radiation — Physical quantities and definitions
ISO 9488, Solar energy — Vocabulary
ISO 9050, Glass in building — Determination of light transmittance, solar direct transmittance, total solar
energy transmittance, ultraviolet transmittance and related glazing factors
© ISO 2017 – All rights reserved 1
---------------------- Page: 8 ----------------------
ISO 52022-3:2017(E)
ISO 10292, Glass in building — Calculation of steady-state U values (thermal transmittance) of multiple
glazing
ISO 52000-1:2017, Energy performance of buildings — Overarching EPB assessment — Part 1: General
framework and procedures
EN 410, Glass in building — Determination of luminous and solar characteristics of glazing
EN 673, Glass in building — Determination of thermal transmittance (U value) — Calculation method
EN 14500, Blinds and shutters — Thermal and visual comfort — Test and calculation methods
NOTE Default references to EPB standards other than ISO 52000-1 are identified by the EPB module code
number and given in Annex A (normative template in Table A.1) and Annex B (informative default choice in
Table B.1).
EXAMPLE EPB module code number: M5–5, or M5–5.1 (if module M5–5 is subdivided), or M5–5/1 (if
reference to a specific clause of the standard covering M5–5).
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 7345, ISO 9288, ISO 9488,
ISO 52000-1 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1
solar radiation and light
radiation in the whole solar spectrum or any part of it, comprising ultra-violet, visible and near infra-
red radiation in the wavelength range of 0,3 μm to 2,5 μm
Note 1 to entry: Sometimes called shortwave radiation, see ISO 9488.
3.2
thermal radiation
radiation emitted by any surface at or near ambient temperature in the far infrared in the wavelength
range of 3 µm to 100 µm
Note 1 to entry: The definition deviates from ISO 9288.
Note 2 to entry: Sometimes called longwave radiation, see ISO 9488.
3.3
total solar energy transmittance
total transmitted fraction of the incident solar radiation consisting of direct transmitted solar radiation
and the part of the absorbed solar radiation transferred by convection and thermal radiation to the
internal environment
3.4
light transmittance
transmitted fraction of the incident solar radiation in the visible part of the solar spectrum
Note 1 to entry: See also EN 410 and ISO 9050.
3.5
normalized radiant flow rate
radiant flow rate divided by the incident radiant flow rate
2 © ISO 2017 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 52022-3:2017(E)
3.6
EPB standard
[2]
standard that complies with the requirements given in ISO 52000-1, CEN/TS 16628 and
[3]
CEN/TS 16629
Note 1 to entry: These three basic EPB documents were developed under a mandate given to CEN by the European
Commission and the European Free Trade Association (Mandate M/480), and support essential requirements of
EU Directive 2010/31/EU on the energy performance of buildings (EPBD). Several EPB standards and related
documents are developed or revised under the same mandate.
[SOURCE: ISO 52000-1:2017, definition 3.5.14]
4 Symbols and subscripts
4.1 Symbols
For the purposes of this document, the symbols given in ISO 52000-1 and the following apply.
Symbol Name of quantity Unit
E incident solar radiation flow rate, solar irradiation W/m²
S
I normalized radiant flow rate —
H height of a ventilated space m
T thermodynamic temperature K
U thermal transmittance W/(m²⋅K)
Z pressure loss factor —
g total solar energy transmittance (solar factor) —
h heat transfer coefficient or thermal conductance of gas space W/(m²⋅K)
q density of heat flow rate W/m²
s width of a space m
z vertical coordinate m
ε thermal emissivity —
α absorptance —
α solar direct absorptance —
e
λ thermal conductivity W/(m⋅K)
λ wavelength µm
ρ reflectance of the side facing the incident radiation —
ρ’ reflectance of the side facing away from the incident radiation —
ρ solar direct reflectance —
e
ρ light reflectance —
v
-8 4
σ Stefan-Boltzmann constant 5,67 × 10 W/(m²⋅K )
τ solar direct transmittance —
e
τ light transmittance —
v
4.2 Subscripts
For the purposes of this document, the subscripts given in ISO 52000-1 and the following apply.
Subscript Definition
a absorbed
c conductive/convective
d diffuse
© ISO 2017 – All rights reserved 3
---------------------- Page: 10 ----------------------
ISO 52022-3:2017(E)
Subscript Definition
e external environment
g gas
i internal environment
j, k integer, number of layer or space
r radiant
tot total
th thermal radiation
v ventilated
B blind
D direct
5 Description of the method
5.1 Output of the method
The possible outputs of this document are the following:
— the total solar energy transmittance for a glazing in combination with an external or internal or
integrated solar protection device, g ;
tot
— the total solar direct transmittance for a glazing in combination with an external or internal or
integrated protection device, τ ;
e,tot
— the total light transmittance for a glazing in combination with an external or internal or integrated
solar protection device, τ .
v,tot
5.2 General description
In general, the total solar energy transmittance, the total solar direct transmittance and the total light
transmittance is calculated as a function of the thermal resistance and spectral “optical” properties
(transmittance, reflectance) of the individual layers.
Throughout this document, where indicated in the text, Table C.1 shall be used to identify alternative
regional references in line with ISO Global Relevance Policy.
6 Calculation method
6.1 Output data
The main output of this document are the total solar energy transmittance, the total solar direct
transmittance and the total light transmittance for a glazing in combination with a solar protection
device (see Table 2).
4 © ISO 2017 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 52022-3:2017(E)
Table 2 — Output data
Validity
Description Symbol Unit Destination module Varying
interval
Total solar energy
g — M2-2, M2-3, M2-4 0 to 1 NO
tot
transmittance
Total solar direct
τ — M2-2, M2-3, M2-4 0 to 1 NO
e,tot
transmittance
Total light transmit-
τ — M2-2, M2-3, M2-4 0 to 1 NO
v,tot
tance
6.2 Calculation time intervals
The input, the method and the output data are for steady state conditions and therefore, there are no
time intervals.
6.3 Input data
6.3.1 Solid layers
The glass panes and the solar protection devices are considered as solid layers. The relevant
characteristics are as follows:
— for solar radiation and light: the spectral transmittance and the spectral reflectances of both sides;
— for thermal radiation: the transmittance and the emissivities of both sides.
For the determination of the characteristics of the glazing, see the procedures recommended for glazing
materials in EN 410 or ISO 9050; for solar shading devices, procedures given in EN 14500 are used.
However, for louvres or venetian blinds, Annex D gives a method to calculate equivalent values based
on similarly determined material properties.
NOTE Usually, these values are determined directly by the most appropriate optical method. For
more information on the determination of the characteristics, see CIE 130-1998 “Practical Methods for the
measurement of reflectance and transmittance”.
The individual layers are characterized by the quantities according to Table 3.
Table 3 — Identifiers for characteristics of the solid layers
Name Symbol Unit Range Origin Varying
ISO 9050 for
Spectral transmittance of the side glazing, EN 14500
of the solid layer facing the incident τ(λ) — 0 to1 for shading (or No
radiation see Subject 1 in
Table C.1)
ISO 9050 for
Spectral transmittance of the side glazing, EN 14500
of the solid layer facing away from τ′(λ) — 0 to1 for shading (or No
the incident radiation see Subject 1 in
Table C.1)
ISO 9050 for
Spectral reflectance of the side of glazing, EN 14500
the solid layer facing the incident ρ(λ) — 0 to1 for shading (or No
radiation see Subject 1 in
Table C.1)
© ISO 2017 – All rights reserved 5
---------------------- Page: 12 ----------------------
ISO 52022-3:2017(E)
Table 3 (continued)
Name Symbol Unit Range Origin Varying
ISO 9050 for
Spectral reflectance of the side of glazing, EN 14500
the solid layer facing away from the ρ′(λ) — 0 to1 for shading (or No
incident radiation see Subject 1 in
Table C.1)
ISO/CD 19597
Thermal transmittance of the side
(under preparation)
of the solid layer facing the incident τ — 0 to1 No
th
(or see Subject 2 in
radiation
Table C.1)
ISO/CD 19597
Emissivity of the side of the solid (under preparation)
ε — 0 to1 No
layer facing the incident radiation (or see Subject 2 in
Table C.1)
ISO/CD 19597
Emissivity of the side of the solid
(under preparation)
layer facing away from the incident ε´ — 0 to1 No
(or see Subject 2 in
radiation
Table C.1)
6.3.2 Gas spaces
The thermal properties of closed spaces filled with air or gas shall be calculated in accordance with
ISO 10292 (or see Subject 3 in Table C.1). The spaces are described by their width, and the physical
properties of the gas Annex F shall be used to calculate the temper
...
Style Definition: Heading 1:
ISO/TC 163/SC 2
Indent: Left: 0 pt, First line: 0 pt
Style Definition: Heading 2: Font:
Date: 2017‐06
Bold, Tab stops: Not at 18 pt
ISO 52022-3:2017(F) Style Definition: Heading 3: Font:
Bold
ISO/TC 163/SC 2/GT 9 Style Definition: Heading 4: Font:
Bold
Secrétariat: SN Style Definition: Heading 5: Font:
Bold
Style Definition: Heading 6: Font:
Bold
Style Definition: ANNEX
Style Definition: Subtle Emphasis:
Font color: Gray‐75%
Formatted: Font: 13 pt, Bold, Font
color: Black, French (Switzerland)
Performance énergétique des bâtiments — Propriétés thermiques, solaires et
Formatted: French (Switzerland)
lumineuses des composants et éléments du bâtiment — Partie 3: Méthode de
Formatted: Font: 13 pt, Font color:
calcul détaillée des caractéristiques solaires et lumineuses pour les dispositifs de
Black, French (Switzerland)
protection solaire combinés à des vitrages
Deleted: 2016‐12‐26
Formatted: French (Switzerland)
Energy performance of buildings — Thermal, solar and daylight properties of building
Formatted: Font: 13 pt, Bold, Font
components and elements — Part 3: Detailed calculation method of the solar and daylight
color: Black, French (Switzerland)
characteristics for solar protection devices combined with glazing
Deleted: /FDIS
Formatted: Font: 13 pt, Bold, Font
color: Black, French (Switzerland)
Deleted: 2016
Formatted: Font: 13 pt, Bold, Font
color: Black, French (Switzerland)
Formatted: French (Switzerland)
Formatted: Font: 13 pt, Font color:
Black, French (Switzerland)
Formatted: French (Switzerland)
Type du document: Norme internationale
Sous‐type du document:
Stade du document: (50) Approbation
Langue du document: F
---------------------- Page: 1 ----------------------
ISO 52022-3:2017(F)
Deleted: /FDIS
Deleted: 2016
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut
être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie, l’affichage sur l’internet ou sur un Intranet, sans autorisation
écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à l’adresse ci‐après ou au
comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH‐1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org Deleted: www.iso.org¶
Deleted: 2016
© ISO 2017 – Tous droits réservés
ii
---------------------- Page: 2 ----------------------
ISO 52022-3:2017(F)
Deleted: /FDIS
Deleted: 2016
Sommaire Page
Avant-propos . 4
Introduction . 5
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Symboles et indices . 3
5 Description de la méthode . 4
6 Méthode de calcul . 5
7 Rapport . 16
Annexe A (normative) Données d’entrée et fiche technique pour la sélection de la
méthode — Modèle . 19
A.1 Généralités . 19
A.2 Références . 19
A.3 Calcul des facteurs de transmission solaire et lumineuse . 20
Annexe B (informative) Données d’entrée et fiche technique pour la sélection de la
méthode — Choix par défaut . 21
B.1 Généralités . 21
B.3 Calcul du coefficient de transmission thermique d’une fenêtre ou porte . 22
Annexe C (normative) Références régionales en ligne avec la politique de pertinence globale
de l’ISO . 23
Annexe D (normative) Détermination des caractéristiques optiques solaires et lumineuses
équivalentes pour les stores à enroulement ou les stores vénitiens . 24
D.1 Hypothèses . 24
D.2 Symboles . 24
D.3 Rayonnement direct . 25
D.4 Rayonnement diffus . 25
D.5 Rayonnement thermique . 26
D.6 Rayonnement global . 26
D.7 Exemple . 26
Annexe E (normative) Effet de tirage . 29
E.1 Généralités . 29
E.2 Coefficients de perte de charge . 30
Annexe F (normative) Propriétés physiques des gaz . 32
Bibliographie . 33
Deleted: 2016
© ISO 2017 – Tous droits réservés
iii
---------------------- Page: 3 ----------------------
ISO 52022-3:2017(F)
Deleted: /FDIS
Deleted: 2016
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le
droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives). Deleted: www.iso.org/directives
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet
de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails
concernant les références aux droits de propriété intellectuelle ou autres droits analogues identifiés
lors de l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations
de brevets reçues par l’ISO (voir www.iso.org/brevets).
Deleted: www.iso.org/brevets
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des nomres, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: www.iso.org/iso/fr/foreword.html. Deleted: www.iso.org/iso/fr/foreword.html
L’ISO 52022‐3 a été élaborée par le Comité technique CEN/TC 89, Performance thermique des bâtiments
Deleted: Européen
et des composants du bâtiment, du Comité européen de normalisation (CEN), en collaboration avec le
Deleted: Normalisation
Comité Technique ISO/TC 163, Performance thermique et utilisation de l’énergie en environnement bâti,
Deleted: )
Sous‐comité SC 2, Méthodes de calcul, conformément à l’Accord de coopération technique entre l’ISO et
le CEN (Accord de Vienne).
Une liste des parties de la série ISO 52022 se trouve sur le site internet de l’ISO. Deleted: est disponible
Deleted: 2016
© ISO 2017 – Tous droits réservés
iv
---------------------- Page: 4 ----------------------
ISO 52022-3:2017(F)
Deleted: /FDIS
Deleted: 2016
Introduction
Le présent document fait partie d’une série visant à l’harmonisation internationale de la méthodologie
d’évaluation de la performance énergétique des bâtiments et à laquelle il est fait référence, dans
l’ensemble de la série, sous le terme « ensemble de normes PEB ».
Toutes les normes PEB respectent des règles spécifiques afin de garantir la cohérence, l’absence
d’ambigüité et la transparence de l’ensemble.
Toutes les normes PEB offrent une certaine souplesse quant aux méthodes, aux données d’entrée
exigées et aux références à d’autres normes PEB en introduisant un modèle normatif à l’Annexe A et à
Formatted: Font: Not Bold, French
(France), Pattern: Clear
l’Annexe B avec des choix par défaut donnés à titre informatif.
Formatted: Font: Not Bold, French
Pour permettre l’utilisation correcte du présent document, un modèle normatif est donné à l’Annexe A (France), Pattern: Clear
pour préciser ces choix. Des choix par défaut, indiqués à titre informatif, figurent à l’Annexe B.
Formatted: Font: Not Bold, French
(France), Pattern: Clear
Les principaux groupes cibles du présent document sont les architectes, les ingénieurs et les autorités
Formatted: Font: Not Bold, French
de réglementation.
(France), Pattern: Clear
Utilisation par ou pour les autorités de réglementation: si le présent document est utilisé dans le Deleted: l’ISO 52000‐1
contexte d’une législation nationale ou régionale, des choix obligatoires peuvent être spécifiés au niveau
Deleted: utilisée
national ou régional pour des applications spécifiques de cette nature. Ces choix (qu’il s’agisse des choix
par défaut donnés à titre informatif dans l’Annexe B ou des choix adaptés aux besoins
Formatted: Font: Not Bold, French
(France), Pattern: Clear
nationaux/régionaux, mais respectant dans tous les cas le modèle de la présente Annexe A) peuvent
être mis à disposition sous forme d’une annexe nationale ou d’un document (juridique par exemple)
Formatted: Font: Not Bold, French
(France), Pattern: Clear
distinct (fiche technique nationale).
NOTE 1 Par conséquent dans ce cas:
Deleted: Dans un tel
— les autorités de réglementation spécifieront les choix;
— l’utilisateur individuel appliquera le document afin d’évaluer la performance énergétique d’un
bâtiment et utilisera par conséquent les choix retenus par les autorités de réglementation.
Les sujets abordés dans le présent document peuvent être soumis à une réglementation publique. La
réglementation publique portant sur les mêmes sujets peut remplacer les valeurs par défaut présentées
Formatted: Font: Not Bold, French
à l’Annexe B du présent document. La réglementation publique portant sur les mêmes sujets peut
(France), Pattern: Clear
même, pour certaines applications, remplacer l’utilisation du présent document. Les exigences légales
Formatted: No page break before
et les choix ne sont généralement pas publiés sous forme de normes, mais plutôt sous forme de
documents juridiques. Afin d’éviter des doubles publications et une mise à jour difficile des documents Formatted: Pattern: Clear
en double, l’annexe nationale peut se référer aux textes juridiques lorsque des choix nationaux ont été
Deleted: politiques
faits par les autorités publiques. Plusieurs types d’annexes nationales ou de fiches techniques
Deleted: techniques
nationales sont possibles, pour des applications différentes.
Deleted: conformément au
Il est prévu, si les valeurs par défaut, les choix et les références à d’autres normes PEB à l’Annexe B ne Deleted: ; dans
sont pas respectés en raison de réglementations, de politique ou de traditions nationales, que:
Deleted: l’annexe
Deleted: se réfère
— les autorités nationales ou régionales préparent des fiches de données contenant les choix et les
Deleted: ce texte
valeurs nationales ou régionales, selon le modèle de l’Annexe A. Dans ce cas, une annexe nationale
(par exemple NA) est recommandée, contenant une référence à ces feuilles de données;
Deleted: à
Deleted: étudie
— ou, par défaut, l’organisme national de normalisation examinera la possibilité d’ajouter ou d’inclure
Deleted: les
une annexe nationale en accord avec le modèle de l’Annexe A, conformément aux documents
Deleted: les
juridiques qui donnent des valeurs et des choix nationaux ou régionaux.
Deleted: 2016
© ISO 2017 – Tous droits réservés
v
---------------------- Page: 5 ----------------------
ISO 52022-3:2017(F)
Deleted: /FDIS
Deleted: 2016
D’autres groupes cibles correspondent aux parties souhaitant motiver leurs hypothèses en classant la
performance énergétique des bâtiments d’un parc immobilier dédié.
1
Plus d’informations sont disponibles dans le Rapport technique (ISO/TR 52000‐2) accompagnant le Deleted:
présent document.
La structure de la PEB globale inclut:
a) termes, définitions et symboles communs;
b) limites du bâtiment et d’évaluation;
c) segmentation du bâtiment en catégories d’espaces;
d) méthodologie de calcul de la PEB (formules concernant l’énergie utilisée, fournie, produite et/ou
exportée sur le site du bâtiment ou à proximité);
e) un ensemble de formules et de relations entrées/sorties globales, mettant en relation les différents
éléments pertinents pour l’évaluation de la PEB globale;
f) exigences générales pour la PEB concernant des calculs partiels;
g) règles relatives au regroupement de différents espaces en zones;
h) indicateurs de performance;
i) méthodologie pour l’évaluation de la performance énergétique mesurée.
Le Tableau 1 indique la position relative du présent document dans l’ensemble de normes PEB dans le
cadre de la structure modulaire définie dans l’ISO 52000‐1.
NOTE 2 L’ISO/TR 52000‐2 fournit le même tableau avec, pour chaque module, le numéro des normes PEB
Deleted: 1
pertinentes et les rapports techniques associés qui sont publiés ou en cours d’élaboration.
NOTE 3 Les modules représentent les normes PEB, bien qu’une seule norme PEB puisse couvrir plusieurs
Deleted: 2
modules et qu’un seul module puisse être couvert par plusieurs normes PEB, par exemple une méthode simplifiée
et une méthode détaillée respectivement. Voir également Tableaux A.1 et B.1.
Deleted: 2016
© ISO 2017 – Tous droits réservés
vi
---------------------- Page: 6 ----------------------
ISO 52022-3:2017(F)
Deleted: /FDIS
Deleted: 2016
Tableau 1 — Position du présent document (in casu M2–8) dans la structure modulaire de
l’ensemble de normes PEB
Bâtiment
Formatted Table
Cadre
(en tant que tel)
Ref
Régula-
tion et
roi Ve Eau
Sous- Cha Humid Déshu PV,
automa-
Descriptio Descriptio Descriptio dis ntil chaude Éclai-
mo- uffa ificatio midific tisation ven
ns ns ns se ati sanitair rage
du
dule ge n ation t
bâtimen
me on e
t
nt
sous1 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11
1 Généralités Généralités Généralités
Termes et
définitions, Besoins
symboles, énergétique
a
2 Besoins
unités et s du
indices bâtiment
communs
Conditions
Charge et
intérieures
3 Applications puissance
(libres) sans
maximales
systèmes
Manières
Manières Manières
d’exprimer
d’exprimer la d’exprimer la
4 la Formatted Table
performance performance
performance
énergétique énergétique
énergétique
Transfert
Fonctions du
thermique ISO
bâtiment et Émission et
5 par 5202
Formatted: Font: 9 pt
limites du régulation
transmissio 2‐3
bâtiment
n
Occupation Transfert
du bâtiment thermique
et conditions par Distribution
6 Formatted Table
de infiltration et régulation
fonctionneme et
nt ventilation
Agrégation
de services Apports de
Stockage et
énergétiques chaleur
7
régulation
et vecteurs internes
énergétiques
ISO Deleted:
Zonage du Apports Génération et
8 5202
bâtiment solaires régulation
Formatted Table
2‐3
Répartition
Dynamique de la charge
Performance
du bâtiment et conditions
9 énergétique
(masse de
calculée
thermique) fonctionneme
nt
Performanc
Performance Performance
e
10 énergétique énergétique Formatted Table
énergétique
mesurée mesurée
mesurée
11 Inspection Inspection Inspection
Deleted: 2016
© ISO 2017 – Tous droits réservés
vii
---------------------- Page: 7 ----------------------
ISO 52022-3:2017(F)
Deleted: /FDIS
Deleted: 2016
Manières
d’exprimer le
2 GTB
confort
intérieur
Conditions de
3 l’environnem
ent extérieur
Calculs
4
économiques
Formatted Table
es modules grisés ne sont pas applicables.
Deleted: 2016
© ISO 2017 – Tous droits réservés
viii
---------------------- Page: 8 ----------------------
Deleted: PROJET FINAL DE
NORME INTERNATIONALE ISO 52022-3:2017(F)
Deleted: /FDIS
Deleted: 2016
Performance énergétique des bâtiments — Propriétés
thermiques, solaires et lumineuses des composants et
éléments du bâtiment — Partie 3: Méthode de calcul détaillée
des caractéristiques solaires et lumineuses pour les
dispositifs de protection solaire combinés à des vitrages
1 Domaine d'application
Le présent document spécifie une méthode détaillée, fondée sur les données spectrales de transmission
et de réflexion des matériaux constitutifs (dispositifs de protection solaire et vitrages), pour déterminer
le facteur de transmission énergétique solaire totale, le facteur de transmission lumineuse totale et les
autres données optiques solaires appropriées de l’ensemble. Si les données spectrales ne sont pas
disponibles, la méthodologie peut être adaptée à l’utilisation de données intégrées.
La méthode est valide pour tous les types de dispositifs de protection solaire montés en parallèle au
vitrage, tels que les stores à enroulement, les stores vénitiens ou les volets roulants. Le store peut être
placé à l’intérieur, à l’extérieur, ou entre deux vitres. Pour chacune de ces positions, la ventilation du
store est prise en compte dans la détermination de l’énergie solaire absorbée par les composants du
vitrage ou du store, pour les vitrages disposés verticalement.
Les matériaux des composants du store peuvent être transparents, translucides ou opaques, et sont
associés à des composants de vitrages dont les facteurs de transmission et de réflexion solaires sont
connus, ainsi que l’émissivité pour le rayonnement thermique.
La méthode suppose une incidence normale du rayonnement et ne prend pas en compte l’influence de
l’angle d’incidence sur les facteurs de transmission ou de réflexion des matériaux. Le rayonnement
diffus ou celui diffusé par les dispositifs de protection solaire est assimilé à un rayonnement direct. Les
stores à enroulement et les stores vénitiens sont assimilés à des matériaux homogènes grâce à des
caractéristiques optiques solaires équivalentes, qui peuvent dépendre de l’angle d’incidence du
rayonnement. La méthode actuelle se limite à une installation verticale de ± 15°. Pour les situations
n’entrant pas dans le domaine d’application du présent document, l’ISO 15099 couvre une gamme de
situations plus étendue.
Ce document donne également un certain nombre de situations normalisées, des hypothèses
complémentaires et les conditions aux limites requises.
NOTE Le Tableau 1 de l’Introduction indique la position relative du présent document dans la série de
normes PEB dans le contexte de la structure modulaire définie dans ISO 52000‐1.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 7345, Isolation thermique — Grandeurs physiques et définitions Moved (insertion) [1]
Deleted: 2016
© ISO 2017 – Tous droits réservés
1
---------------------- Page: 9 ----------------------
ISO 52022-3:2017(F)
Deleted: /FDIS
Deleted: 2016
ISO 9050, Verre dans la construction — Détermination de la transmission lumineuse, de la transmission
solaire directe, de la transmission énergétique solaire totale, de la transmission de l’ultraviolet et des
facteurs dérivés des vitrages
ISO 9288, Isolation thermique — Transfert de chaleur par rayonnement — Grandeurs physiques et Moved (insertion) [2]
définitions
ISO 9488, Énergie solaire — Vocabulaire
ISO 10292, Verre dans la construction — Calcul du coefficient de transmission thermique U, en régime
stationnaire des vitrages multiples
ISO 52000‐1:2017, Performance énergétique des bâtiments — Évaluation cadre PEB — Partie 1: Cadre
général et modes opératoires
EN 410, Verre dans la construction — Détermination des caractéristiques lumineuses et solaires des
vitrages
EN 673, Verre dans la construction — Détermination du coefficient de transmission thermique, U —
Méthode de calcul
EN 14500, Fermetures et stores — Confort thermique et lumineux — Méthodes d’essai et de calcul Formatted: std_docTitle
NOTE Les références par défaut à des normes PEB différentes de l’ISO 52000‐1 sont identifiées par le numéro
de code du module PEB et données à l’Annexe A (modèle normatif dans le Tableau A.1) et l’Annexe B (choix par
défaut indiqué à titre informatif dans le Tableau B.1).
EXEMPLE Numéro de code de module PEB: M5‐5 ou M5‐5.1 (si le module M5‐5 est subdivisé) ou M5‐5/1 (s’il
est fait référence à un article spécifique des documents traitant de M5‐5).
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 7345, l’ISO 9288, l’ISO 9488 et
l’ISO 52000‐1 ainsi que les suivants, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l'adresse http://www.electropedia.org/. Deleted: http://www.electropedia.org/
— ISO Online browsing platform: disponible à l'adresse http://www.iso.org/obp.
Deleted: http://www.iso.org/obp
3.1
rayonnements solaire et lumineux
rayonnement de tout ou partie du spectre solaire, comprenant les rayonnements ultraviolet, visible et
du proche infrarouge, dans la plage de longueurs d’onde allant de 0,3 μm à 2,5 μm
Note 1 à l’article: Il est parfois appelé « rayonnement de courte longueur d’onde », voir l’ISO 9488.
3.2
rayonnement thermique
rayonnement émis par une surface quelconque au voisinage de la température ambiante dans
l’infrarouge lointain, dans la plage de longueurs d’onde allant de 3 µm à 100 µm
Note 1 à l’article: Cette définition diffère de celle de l’ISO 9288.
Deleted: 2016
© ISO 2017 – Tous droits réservés
2
---------------------- Page: 10 ----------------------
ISO 52022-3:2017(F)
Deleted: /FDIS
Deleted: 2016
Note 2 à l’article: Il est parfois appelé « rayonnement de grande longueur d’onde », voir l’ISO 9488.
3.3
transmission énergétique solaire totale
fraction transmise totale du rayonnement solaire incident, comprenant le rayonnement solaire
directement transmis et la partie du rayonnement solaire absorbé qui est transférée à l’environnement
intérieur par convection et par rayonnement thermique
3.4
facteur de transmission lumineuse
fraction transmise du rayonnement solaire incident dans la partie visible du spectre solaire
Note 1 à l’article: Voir également l’EN 410 et l’ISO 9050.
3.5
flux radiatif normalisé
flux radiatif divisé par le flux radiatif incident
3.6
norme PEB
norme satisfaisant aux exigences spécifiées dans l’ISO 52000‐1, la CEN/TS 16628 et la CEN/TS 16629
Note 1 à l’article: Ces trois documents PEB de base ont été élaborés dans le cadre d’un mandat donné au CEN par
la Commission Européenne et l’Association Européenne de Libre Échange (Mandat M/480) et viennent à l’appui
des exigences essentielles de la Directive UE 2010/31/CE sur la performance énergétique des bâtiments (DPEB).
Plusieurs normes PEB et des documents connexes sont développés ou révisés dans le cadre du même mandat. Les
[2] [3]
normes CEN/TS 16628 et CEN/TS 16629 sont disponibles sous forme de documents‐N dans l’ISO/TC 163 et
l’ISO/TC 205.
[SOURCE: ISO 52000‐1:2017, 3.5.14]
4 Symboles et indices
4.1 Symboles
Pour les besoins du présent document, les symboles donnés dans l’ISO 52000‐1 ainsi que les suivants Deleted: Le Tableau 2 indique
s’appliquent.
Deleted: principaux
Deleted: utilisés. D’autres symboles
Symbole Grandeur Unité
sont définis
2 Deleted: le texte aux endroits où ils
ES flux du rayonnement solaire incident, irradiation solaire W/m
sont utilisés
I flux radiatif normalisé —
Deleted: Tableau 2 — Symboles
et unités¶
H hauteur d’un espace ventilé m
Formatted Table
T température thermodynamique K
2
U coefficient de transmission thermique W/(m⋅K)
Z coefficient de perte de charge —
g facteur de transmission énergétique solaire totale (facteur solaire) —
2
h coefficient de transfert thermique ou conductance thermique d’un W/(m⋅K)
espace gazeux
2
q densité de flux thermique W/m
s largeur d’un espace m
Deleted: 2016
© ISO 2017 – Tous droits réservés
3
---------------------- Page: 11 ----------------------
ISO 52022-3:2017(F)
Deleted: /FDIS
Deleted: 2016
z coordonnée verticale m
ε émissivité thermique —
α facteur d’absorption —
α facteur d’absorption solaire directe —
e
λ conductivité thermique W/(m⋅K)
λ longueur d’onde µm
ρ facteur de réflexion de la face orientée vers le rayonnement incident —
ρ’ facteur de réflexion de la face opposée au rayonnement incident —
ρ facteur de réflexion solaire directe —
e
ρv facteur de réflexion lumineuse —
−8 2 4
σ constante de Stefan‐Boltzmann 5,67 × 10 W/(m⋅K)
τe facteur de transmission solaire directe —
τ facteur de transmission lumineuse —
v
4.2 Indices
Pour les besoins du présent document, les indices donnés dans l’ISO 52000‐1 ainsi que les suivants Deleted: figurant
s’appliquent.
Deleted: l’EN 15603
Deleted: indices spécifiques listés dans le
Indice Désignation
Tableau 3
Formatted: French (Switzerland)
a absorbé(e)
Deleted: Tableau 3 — Indices¶
c conductif(e)/convectif(e)
Formatted Table
d diffus(e)
e environnement extérieur
g gaz
i environnement intérieur
j, k entier, rang de la couche ou de l’espace
r radiatif(ve)
tot total(e)
th rayonnement thermique
v ventilé(e)
B dispositif de protection solaire
D direct(e)
5 Description de la méthode
5.1 Données de sortie de la méthode
Le présent document fournit les données de sortie suivantes:
— le facteur de
...
NORME ISO
INTERNATIONALE 52022-3
Première édition
2017-06
Performance énergétique des
bâtiments — Propriétés thermiques,
solaires et lumineuses des composants
et éléments du bâtiment —
Partie 3:
Méthode de calcul détaillée des
caractéristiques solaires et en
lumière du jour pour les dispositifs
de protection solaire combinés à des
vitrages
Energy performance of buildings — Thermal, solar and daylight
properties of building components and elements —
Part 3: Detailed calculation method of the solar and daylight
characteristics for solar protection devices combined with glazing
Numéro de référence
ISO 52022-3:2017(F)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 52022-3:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 52022-3:2017(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Symboles et indices. 3
4.1 Symboles . 3
4.2 Indices . 4
5 Description de la méthode . 4
5.1 Données de sortie de la méthode . 4
5.2 Description générale . 4
6 Méthode de calcul . 5
6.1 Données de sortie . 5
6.2 Intervalles de temps de calcul. 5
6.3 Données d’entrée . 5
6.3.1 Couches de matériau . 5
6.3.2 Espaces gazeux . 6
6.4 Méthode de calcul . 6
6.4.1 Généralités . 6
6.4.2 Intervalles de temps applicable . 7
6.4.3 Rayonnements solaire et lumineux . 7
6.4.4 Transfert de chaleur . . 9
6.4.5 Bilan énergétique .14
6.4.6 Conditions aux limites . .14
7 Rapport.15
7.1 Contenu du rapport .15
7.2 Plan .16
7.3 Valeurs utilisées dans le calcul .16
7.4 Présentation des résultats (voir Tableau 4) . .16
Annexe A (normative) Données d’entrée et fiche technique pour la sélection de la
méthode — Modèle .18
Annexe B (informative) Données d’entrée et fiche technique pour la sélection de la
méthode — Choix par défaut .20
Annexe C (normative) Références régionales en ligne avec la politique de pertinence
globale de l’ISO .22
Annexe D (normative) Détermination des caractéristiques optiques solaires et lumineuses
équivalentes pour les stores à enroulement ou les stores vénitiens .23
Annexe E (normative) Effet de tirage .27
Annexe F (normative) Propriétés physiques des gaz .30
Bibliographie .31
© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 52022-3:2017(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: w w w . i s o .org/ iso/ fr/ foreword .html.
L’ISO 52022-3 a été élaborée par le Comité technique CEN/TC 89, Performance thermique des bâtiments
et des composants du bâtiment, du Comité européen de normalisation (CEN), en collaboration avec le
Comité Technique ISO/TC 163, Performance thermique et utilisation de l’énergie en environnement bâti,
Sous-comité SC 2, Méthodes de calcul, conformément à l’Accord de coopération technique entre l’ISO et
le CEN (Accord de Vienne).
Une liste des parties de la série ISO 52022 se trouve sur le site Web de l’ISO.
iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 52022-3:2017(F)
Introduction
Le présent document fait partie d’une série visant à l’harmonisation internationale de la méthodologie
d’évaluation de la performance énergétique des bâtiments et à laquelle il est fait référence, dans
l’ensemble de la série, sous le terme « ensemble de normes PEB ».
Toutes les normes PEB respectent des règles spécifiques afin de garantir la cohérence, l’absence
d’ambigüité et la transparence de l’ensemble.
Toutes les normes PEB offrent une certaine souplesse quant aux méthodes, aux données d’entrée
exigées et aux références à d’autres normes PEB en introduisant un modèle normatif à l’Annexe A et à
l’Annexe B avec des choix par défaut donnés à titre informatif.
Pour permettre l’utilisation correcte du présent document, un modèle normatif est donné à l’Annexe A
pour préciser ces choix. Des choix par défaut, indiqués à titre informatif, figurent à l’Annexe B.
Les principaux groupes cibles du présent document sont les architectes, les ingénieurs et les autorités
de réglementation.
Utilisation par ou pour les autorités de réglementation: si le présent document est utilisé dans le contexte
d’une législation nationale ou régionale, des choix obligatoires peuvent être spécifiés au niveau national
ou régional pour des applications spécifiques de cette nature. Ces choix (qu’il s’agisse des choix par
défaut donnés à titre informatif dans l’Annexe B ou des choix adaptés aux besoins nationaux/régionaux,
mais respectant dans tous les cas le modèle de la présente Annexe A) peuvent être mis à disposition
sous forme d’une annexe nationale ou d’un document (juridique par exemple) distinct (fiche technique
nationale).
NOTE 1 Par conséquent dans ce cas:
— les autorités de réglementation spécifieront les choix;
— l’utilisateur individuel appliquera le document afin d’évaluer la performance énergétique d’un
bâtiment et utilisera par conséquent les choix retenus par les autorités de réglementation.
Les sujets abordés dans le présent document peuvent être soumis à une réglementation publique. La
réglementation publique portant sur les mêmes sujets peut remplacer les valeurs par défaut présentées
à l’Annexe B du présent document. La réglementation publique portant sur les mêmes sujets peut même,
pour certaines applications, remplacer l’utilisation du présent document. Les exigences légales et les
choix ne sont généralement pas publiés sous forme de normes, mais plutôt sous forme de documents
juridiques. Afin d’éviter des doubles publications et une mise à jour difficile des documents en double,
l’annexe nationale peut se référer aux textes juridiques lorsque des choix nationaux ont été faits par
les autorités publiques. Plusieurs types d’annexes nationales ou de fiches techniques nationales sont
possibles, pour des applications différentes.
Il est prévu, si les valeurs par défaut, les choix et les références à d’autres normes PEB à l’Annexe B ne
sont pas respectés en raison de réglementations, de politique ou de traditions nationales, que:
— les autorités nationales ou régionales préparent des fiches de données contenant les choix et les
valeurs nationales ou régionales, selon le modèle de l’Annexe A. Dans ce cas, une annexe nationale
(par exemple NA) est recommandée, contenant une référence à ces feuilles de données;
— ou, par défaut, l’organisme national de normalisation examinera la possibilité d’ajouter ou d’inclure
une annexe nationale en accord avec le modèle de l’Annexe A, conformément aux documents
juridiques qui donnent des valeurs et des choix nationaux ou régionaux.
D’autres groupes cibles correspondent aux parties souhaitant motiver leurs hypothèses en classant la
performance énergétique des bâtiments d’un parc immobilier dédié.
Plus d’informations sont disponibles dans le Rapport technique (ISO/TR 52000-2) accompagnant le
présent document.
© ISO 2017 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 52022-3:2017(F)
La structure de la PEB globale inclut:
a) termes, définitions et symboles communs;
b) limites du bâtiment et d’évaluation;
c) segmentation du bâtiment en catégories d’espaces;
d) méthodologie de calcul de la PEB (formules concernant l’énergie utilisée, fournie, produite et/ou
exportée sur le site du bâtiment ou à proximité);
e) un ensemble de formules et de relations entrées/sorties globales, mettant en relation les différents
éléments pertinents pour l’évaluation de la PEB globale;
f) exigences générales pour la PEB concernant des calculs partiels;
g) règles relatives au regroupement de différents espaces en zones;
h) indicateurs de performance;
i) méthodologie pour l’évaluation de la performance énergétique mesurée.
Le Tableau 1 indique la position relative du présent document dans l’ensemble de normes PEB dans le
cadre de la structure modulaire définie dans l’ISO 52000-1.
NOTE 2 L’ISO/TR 52000-2 fournit le même tableau avec, pour chaque module, le numéro des normes PEB
pertinentes et les rapports techniques associés qui sont publiés ou en cours d’élaboration.
NOTE 3 Les modules représentent les normes PEB, bien qu’une seule norme PEB puisse couvrir plusieurs
modules et qu’un seul module puisse être couvert par plusieurs normes PEB, par exemple une méthode simplifiée
et une méthode détaillée respectivement. Voir également Tableaux A.1 et B.1.
Tableau 1 — Position du présent document (in casu M2–8) dans la structure modulaire de
l’ensemble de normes PEB
Bâtiment
Cadre
(en tant que tel)
Régula-
Re-
tion et
Sous- froi- Ven- Humi- Déshu- Eau
Descrip- Descrip- Descrip- Chauf- Éclai- automa- PV,
mo- dis- tila- difica- midifi- chaude
tions tions tions fage rage tisation vent
dule se- tion tion cation sanitaire
du bâti-
ment
ment
sous1 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11
Généra- Généra- Généra-
1
lités lités lités
Termes et
défini-
Besoins
tions,
énergé-
a
2 symboles, Besoins
tiques du
unités et
bâtiment
indices
communs
Condi-
tions
Charge et
inté-
Applica- puissance
3 rieures
tions maxi-
(libres)
males
sans sys-
tèmes
a
Les modules grisés ne sont pas applicables.
vi © ISO 2017 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 52022-3:2017(F)
Tableau 1 (suite)
Bâtiment
Cadre
(en tant que tel)
Régula-
Re-
tion et
Sous- froi- Ven- Humi- Déshu- Eau
Descrip- Descrip- Descrip- Chauf- Éclai- automa- PV,
mo- dis- tila- difica- midifi- chaude
tions tions tions fage rage tisation vent
dule se- tion tion cation sanitaire
du bâti-
ment
ment
sous1 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11
Manières Manières Manières
d’expri- d’expri- d’expri-
mer la mer la mer la
4 perfor- perfor- perfor-
mance mance mance
énergé- énergé- énergé-
tique tique tique
Transfert
Fonctions
ther-
du bâti- Émission
mique ISO
5 ment et et régula-
par 52022-3
limites du tion
transmis-
bâtiment
sion
Occupa- Transfert
tion du ther-
Distri-
bâtiment mique
bution et
6 et condi- par infil-
régula-
tions de tration et
tion
fonction- ventila-
nement tion
Agréga-
tion de
services Apports
Stockage
énergé- de
7 et régula-
tiques et chaleur
tion
vecteurs internes
énergé-
tiques
Généra-
Zonage du Apports ISO tion et
8
bâtiment solaires 52022-3 régula-
tion
Réparti-
Dyna-
Perfor- tion de la
mique du
mance charge et
bâtiment
9 éner- condi-
(masse
gétique tions de
ther-
calculée fonction-
mique)
nement
Perfor- Perfor- Perfor-
mance mance mance
10 éner- éner- éner-
gétique gétique gétique
mesurée mesurée mesurée
Inspec- Inspec- Inspec-
11
tion tion tion
Manières
d’expri-
12 mer le GTB
confort
intérieur
Condi-
tions de
13 l’environ-
nement
extérieur
Calculs
14 écono-
miques
a
Les modules grisés ne sont pas applicables.
© ISO 2017 – Tous droits réservés vii
---------------------- Page: 7 ----------------------
NORME INTERNATIONALE ISO 52022-3:2017(F)
Performance énergétique des bâtiments — Propriétés
thermiques, solaires et lumineuses des composants et
éléments du bâtiment —
Partie 3:
Méthode de calcul détaillée des caractéristiques solaires
et en lumière du jour pour les dispositifs de protection
solaire combinés à des vitrages
1 Domaine d’application
Le présent document spécifie une méthode détaillée, fondée sur les données spectrales de transmission
et de réflexion des matériaux constitutifs (dispositifs de protection solaire et vitrages), pour déterminer
le facteur de transmission énergétique solaire totale, le facteur de transmission lumineuse totale et
les autres données optiques solaires appropriées de l’ensemble. Si les données spectrales ne sont pas
disponibles, la méthodologie peut être adaptée à l’utilisation de données intégrées.
La méthode est valide pour tous les types de dispositifs de protection solaire montés en parallèle au
vitrage, tels que les stores à enroulement, les stores vénitiens ou les volets roulants. Le store peut être
placé à l’intérieur, à l’extérieur, ou entre deux vitres. Pour chacune de ces positions, la ventilation du
store est prise en compte dans la détermination de l’énergie solaire absorbée par les composants du
vitrage ou du store, pour les vitrages disposés verticalement.
Les matériaux des composants du store peuvent être transparents, translucides ou opaques, et sont
associés à des composants de vitrages dont les facteurs de transmission et de réflexion solaires sont
connus, ainsi que l’émissivité pour le rayonnement thermique.
La méthode suppose une incidence normale du rayonnement et ne prend pas en compte l’influence
de l’angle d’incidence sur les facteurs de transmission ou de réflexion des matériaux. Le rayonnement
diffus ou celui diffusé par les dispositifs de protection solaire est assimilé à un rayonnement direct.
Les stores à enroulement et les stores vénitiens sont assimilés à des matériaux homogènes grâce à
des caractéristiques optiques solaires équivalentes, qui peuvent dépendre de l’angle d’incidence du
rayonnement. La méthode actuelle se limite à une installation verticale de ± 15°. Pour les situations
n’entrant pas dans le domaine d’application du présent document, l’ISO 15099 couvre une gamme de
situations plus étendue.
Ce document donne également un certain nombre de situations normalisées, des hypothèses
complémentaires et les conditions aux limites requises.
NOTE Le Tableau 1 de l’Introduction indique la position relative du présent document dans la série de
normes PEB dans le contexte de la structure modulaire définie dans ISO 52000-1.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 7345, Isolation thermique — Grandeurs physiques et définitions
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 8 ----------------------
ISO 52022-3:2017(F)
ISO 9050, Verre dans la construction — Détermination de la transmission lumineuse, de la transmission
solaire directe, de la transmission énergétique solaire totale, de la transmission de l’ultraviolet et des
facteurs dérivés des vitrages
ISO 9288, Isolation thermique — Transfert de chaleur par rayonnement — Grandeurs physiques et
définitions
ISO 9488, Énergie solaire — Vocabulaire
ISO 10292, Verre dans la construction — Calcul du coefficient de transmission thermique U, en régime
stationnaire des vitrages multiples
ISO 52000-1:2017, Performance énergétique des bâtiments — Évaluation cadre PEB — Partie 1: Cadre
général et modes opératoires
EN 410, Verre dans la construction — Détermination des caractéristiques lumineuses et solaires des
vitrages
EN 673, Verre dans la construction — Détermination du coefficient de transmission thermique, U —
Méthode de calcul
EN 14500, Fermetures et stores — Confort thermique et lumineux — Méthodes d’essai et de calcul
NOTE Les références par défaut à des normes PEB différentes de l’ISO 52000-1 sont identifiées par le numéro
de code du module PEB et données à l’Annexe A (modèle normatif dans le Tableau A.1) et l’Annexe B (choix par
défaut indiqué à titre informatif dans le Tableau B.1).
EXEMPLE Numéro de code de module PEB: M5-5 ou M5-5.1 (si le module M5-5 est subdivisé) ou M5-5/1 (s’il
est fait référence à un article spécifique des documents traitant de M5-5).
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 7345, l’ISO 9288, l’ISO 9488 et
l’ISO 52000-1 ainsi que les suivants, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp.
3.1
rayonnements solaire et lumineux
rayonnement de tout ou partie du spectre solaire, comprenant les rayonnements ultraviolet, visible et
du proche infrarouge, dans la plage de longueurs d’onde allant de 0,3 μm à 2,5 μm
Note 1 à l’article: Il est parfois appelé « rayonnement de courte longueur d’onde », voir l’ISO 9488.
3.2
rayonnement thermique
rayonnement émis par une surface quelconque au voisinage de la température ambiante dans
l’infrarouge lointain, dans la plage de longueurs d’onde allant de 3 µm à 100 µm
Note 1 à l’article: Cette définition diffère de celle de l’ISO 9288.
Note 2 à l’article: Il est parfois appelé « rayonnement de grande longueur d’onde », voir l’ISO 9488.
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 52022-3:2017(F)
3.3
transmission énergétique solaire totale
fraction transmise totale du rayonnement solaire incident, comprenant le rayonnement solaire
directement transmis et la partie du rayonnement solaire absorbé qui est transférée à l’environnement
intérieur par convection et par rayonnement thermique
3.4
facteur de transmission lumineuse
fraction transmise du rayonnement solaire incident dans la partie visible du spectre solaire
Note 1 à l’article: Voir également l’EN 410 et l’ISO 9050.
3.5
flux radiatif normalisé
flux radiatif divisé par le flux radiatif incident
3.6
norme PEB
[2] [3]
norme satisfaisant aux exigences spécifiées dans l’ISO 52000-1, la CEN/TS 16628 et la CEN/TS 16629
Note 1 à l’article: Ces trois documents PEB de base ont été élaborés dans le cadre d’un mandat donné au CEN par
la Commission Européenne et l’Association Européenne de Libre Échange (Mandat M/480) et viennent à l’appui
des exigences essentielles de la Directive UE 2010/31/CE sur la performance énergétique des bâtiments (DPEB).
Plusieurs normes PEB et des documents connexes sont développés ou révisés dans le cadre du même mandat.
[SOURCE: ISO 52000-1:2017, 3.5.14]
4 Symboles et indices
4.1 Symboles
Pour les besoins du présent document, les symboles donnés dans l’ISO 52000-1 ainsi que les suivants
s’appliquent.
Symbole Grandeur Unité
2
E flux du rayonnement solaire incident, irradiation solaire W/m
S
I flux radiatif normalisé —
H hauteur d’un espace ventilé m
T température thermodynamique K
2
U coefficient de transmission thermique W/(m ⋅K)
Z coefficient de perte de charge —
g facteur de transmission énergétique solaire totale (facteur solaire) —
2
h coefficient de transfert thermique ou conductance thermique d’un W/(m ⋅K)
espace gazeux
2
q densité de flux thermique W/m
s largeur d’un espace m
z coordonnée verticale m
ε émissivité thermique —
α facteur d’absorption —
α facteur d’absorption solaire directe —
e
λ conductivité thermique W/(m⋅K)
λ longueur d’onde µm
ρ facteur de réflexion de la face orientée vers le rayonnement incident —
ρ’ facteur de réflexion de la face opposée au rayonnement incident —
© ISO 2017 – Tous droits réservés 3
---------------------- Page: 10 ----------------------
ISO 52022-3:2017(F)
Symbole Grandeur Unité
ρ facteur de réflexion solaire directe —
e
ρv facteur de réflexion lumineuse —
−8 2 4
σ constante de Stefan-Boltzmann 5,67 × 10 W/(m ⋅K )
τ facteur de transmission solaire directe —
e
τ facteur de transmission lumineuse —
v
4.2 Indices
Pour les besoins du présent document, les indices donnés dans l’ISO 52000-1 ainsi que les suivants
s’appliquent.
Indice Désignation
a absorbé(e)
c conductif(e)/convectif(e)
d diffus(e)
e environnement extérieur
g gaz
i environnement intérieur
j, k entier, rang de la couche ou de l’espace
r radiatif(ve)
tot total(e)
th rayonnement thermique
v ventilé(e)
B dispositif de protection solaire
D direct(e)
5 Description de la méthode
5.1 Données de sortie de la méthode
Le présent document fournit les données de sortie suivantes:
— le facteur de transmission énergétique solaire totale pour un vitrage combiné à un dispositif de
protection solaire extérieur, intérieur ou intégré, g ;
tot
— le facteur de transmission énergétique solaire directe totale d’un vitrage combiné à un dispositif de
protection extérieur, intérieur ou intégré, τ ;
e,tot
— le facteur de transmission lumineuse totale pour un vitrage combiné à un dispositif de protection
solaire extérieur, intérieur ou intégré, τ .
v,tot
5.2 Description générale
En général, le facteur de transmission énergétique solaire totale, le facteur de transmission énergétique
solaire directe totale et le facteur de transmission lumineuse totale sont calculés en fonction de la
résistance thermique et des propriétés spectrales « optiques » (facteurs de transmission et de réflexion)
des différentes couches.
Tout au long du document, où indiqué dans le texte, le Tableau C.1 doit être utilisé pour identifier des
références régionales optionnelles en ligne avec la politique de pertinence globale de l’ISO.
4 © ISO 2017 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 52022-3:2017(F)
6 Méthode de calcul
6.1 Données de s
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
