ISO 4378-2:2024
(Main)Plain bearings — Terms, definitions, classification and symbols — Part 2: Friction and wear
Plain bearings — Terms, definitions, classification and symbols — Part 2: Friction and wear
This document specifies the most commonly used terms relating to friction and wear of plain bearings with their definitions and classification. For some terms and word combinations, their short forms are given, which can be used where they are unambiguous.
Paliers lisses — Termes, définitions, classification et symboles — Partie 2: Frottement et usure
Le présent document spécifie les termes les plus couramment utilisés en matière de frottement et d’usure de paliers lisses, ainsi que leur définition et leur classification. Les formes abrégées données pour certains termes peuvent être employées dans les cas où elles ne créent aucune ambiguïté possible quant à leur interprétation.
General Information
Relations
Standards Content (Sample)
International
Standard
ISO 4378-2
Fourth edition
Plain bearings — Terms, definitions,
2024-11
classification and symbols —
Part 2:
Friction and wear
Paliers lisses — Termes, définitions, classification et symboles —
Partie 2: Frottement et usure
Reference number
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
3.1 General terms .1
3.2 Terms related to types and characteristics of external friction and classification .3
3.2.1 Classification according to the presence of relative motion .3
3.2.2 Classification according to the mode of relative motion .4
3.2.3 Classification according to the presence of lubricant .5
3.3 Terms related to types and characteristics of wear process and classification .5
3.3.1 Mechanical wear .5
3.3.2 Mechano-chemical wear .7
3.3.3 Other wear .7
3.4 Terms related to phenomena and processes in friction and wear .8
3.5 Terms related to vibration and vibration-related terms regarding a rotating shaft
supported by plain bearings .9
Bibliography .10
Index .11
iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 123, Plain bearings, Subcommittee SC 6, Terms
and common items.
This fourth edition cancels and replaces the third edition (ISO 4378-2:2017), which has been technically
revised.
The main changes are as follows:
— editorial revision of the document: instead of referencing the parts in the figure by subclause number,
the part numbers have been used and the names in the key have been shown;
— addition of Bibliography and an alphabetical index.
A list of all parts in the ISO 4378 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
Introduction
As there is a large number of multiple designations in the domain of plain bearings, there is a considerable
risk of error in the interpretation of standards and technical literature.
This document is an attempt to establish a uniform basic system of designations of friction and wear.
In addition, this document is specifically intended for the field of plain bearings the content can be adopted
in general to the field of tribology and being adopted to other machinery elements.
v
International Standard ISO 4378-2:2024(en)
Plain bearings — Terms, definitions, classification and
symbols —
Part 2:
Friction and wear
1 Scope
This document specifies the most commonly used terms relating to friction and wear of plain bearings with
their definitions and classification.
For some terms and word combinations, their short forms are given, which can be used where they are
unambiguous.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1 General terms
3.1.1
external friction
force and its phenomenon of resistance to the relative motion between two bodies, originating at the contact
area of their surfaces and directed tangentially to them
3.1.2
internal friction
force and its phenomenon of resistance to the relative motion of particles or mass of a body with respect to
other particles or mass in the same body
3.1.3
friction
force and its phenomenon of resistance to the relative motion working tangentially with respect to the
common boundary between two bodies when, under the action of an external force, one body moves or is at
rest relative to the surface of the other
Note 1 to entry: See Figure 1.
Key
F friction force (3.1.4)
P normal force
W weight of material
α friction angle (3.1.6)
Figure 1 — Friction
3.1.4
friction force
force that resists relative motion between two bodies
Note 1 to entry: See Figure 1.
3.1.5
coefficient of friction
ratio of the friction force (3.1.4) between two bodies to the normal force pressing these bodies together
3.1.6
friction angle
angle, the tangent of which is equal to the ratio of the friction force (3.1.4) to the normal force, or coefficient
of friction (3.1.5)
Note 1 to entry: See Figure 1.
3.1.7
wear
phenomenon of a loss of substance from a solid body surface in frictional conditions
3.1.8
wear process
process of a loss of substance from a solid body surface in frictional conditions, which appears as a gradual
decrease of body dimensions and/or change of shape
Note 1 to entry: Rarely, in a broader sense, is there a process of permanent increase of body dimensions on the surface
without loss of substance.
3.1.9
wear rate
amount of wear (3.1.7) per unit sliding distance or per interval of time
Note 1 to entry: A distinction is made between “momentary” (at a definite moment) and “mean” wear rate (during a
definite interval of time).
3.1.10
specific wear rate
wear intensity
value of amount of wear (3.1.7) divided by the product of sliding distance (or time) and load; that is, the ratio
of wear rate (3.1.9) to the load
Note 1 to entry: Wear can be expressed in the units of length, volume, mass, etc.
Note 2 to entry: Wear intensity is distinguished as “momentary” or as “mean” wear intensity.
3.1.11
mild wear
normal wear
type of adhesive wear (3.3.1.3) characterizing in generation of smooth surface with a little surface damage
and minute wear (3.1.7) particles of several microns of less
3.1.12
severe wear
excessive wear
type of adhesive wear (3.3.1.3) characterizing that produces significant transfer and large-sized wear (3.1.7)
debris accompanied by intense adhesion (3.4.2) between friction (3.1.3) surfaces
3.2 Terms related to types and characteristics of external friction and classification
3.2.1 Classification according to the presence of relative motion
3.2.1.1
static friction
friction (3.1.3) and its phenomena that occur between two contacting bodies before the start of relative
motion under increasing external force
Note 1 to entry: See Figure 2.
Note 2 to entry: Friction that occurs at an extremely low sliding speed is also referred to as static friction.
Key
1 position of the curve corresponding to maximum static friction (3.2.1.2)
f friction (3.1.3)
L sliding distance
a
The solid line represents static friction.
b
The dotted line represents dynamic friction (3.2.1.3).
Figure 2 — Friction according to relative motion
3.2.1.2
maximum static friction
friction (3.1.3) and its phenomena that occur between two contacting bodies just before the start of relative
motion under gradually increasing external force
Note 1 to entry: See Figure 2.
3.2.1.3
dynamic friction
friction (3.1.3) and its phenomena between two bodies in relative motion
Note 1 to entry: See Figure 2.
3.2.2 Classification according to the mode of relative motion
3.2.2.1
sliding motion
relative motion between two bodies in contact when the contact areas of both bodies move with different
magnitudes and/or directions of tangential velocity
3.2.2.2
sliding friction
force and its phenomena of resistance to the sliding motion (3.2.2.1) between two bodies
Note 1 to entry: See 3.1.3.
3.2.2.3
sliding velocity
difference between tangential velocities of two bodies in contact, at their contact point, during sliding
3.2.2.4
sliding surface
body surface subjected to sliding motion (3.2.2.1)
3.2.2.5
rolling motion
relative motion between two bodies in contact when the contact areas of both bodies move with the same
magnitude and direction of tangential velocity
3.2.2.6
rolling velocity
tangential velocity at the common contact point between bodies that are rolling relative to each other
3.2.2.7
rolling friction
force and its phenomena of resistance to the rolling motion (3.2.2.5) between two bodies
3.2.2.8
combined rolling and sliding friction
dynamic friction (3.2.1.3) that occurs between two contacting bodies when rolling motion (3.2.2.5) and
sliding motion (3.2.2.1) take place simultaneously within the contact area
3.2.2.9
traction
force and its phenomena that occur during the rolling motion (3.2.2.5) of a body on another body, accompanied
by sliding at the contact area in the tangential direction, and which are utilized for power transmission
3.2.2.10
traction force
force that occurs during the rolling motion (3.2.2.5) of a body on another body, accompanied by sliding at the
contact area in the tangential direction
---------------------- Pa
...

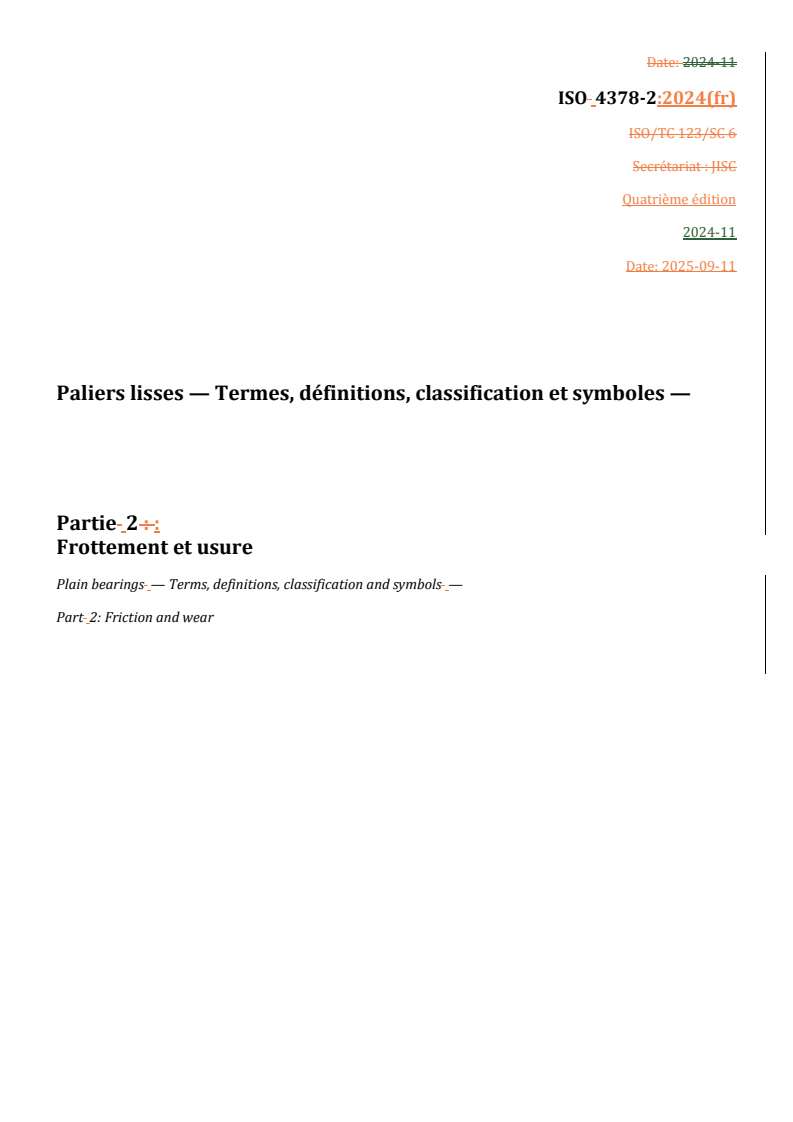

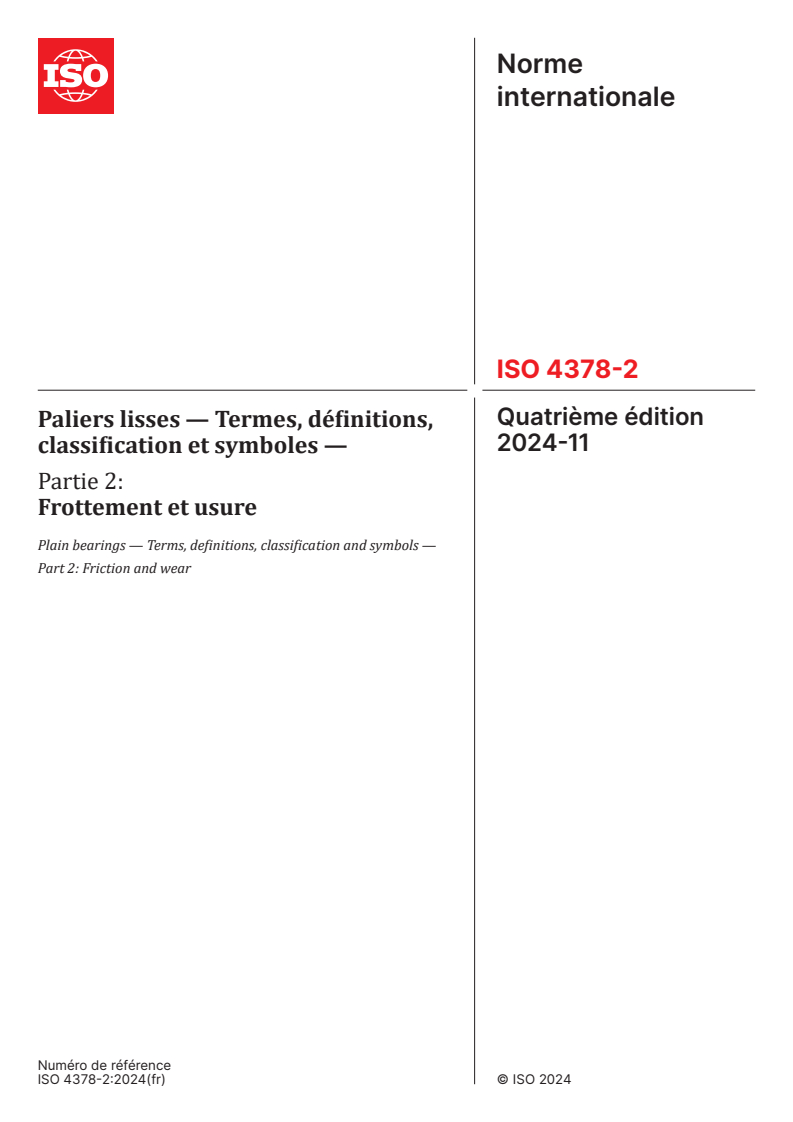

Norme
internationale
ISO 4378-2
Quatrième édition
Paliers lisses — Termes, définitions,
2024-11
classification et symboles —
Partie 2:
Frottement et usure
Plain bearings — Terms, definitions, classification and symbols —
Part 2: Friction and wear
Numéro de référence

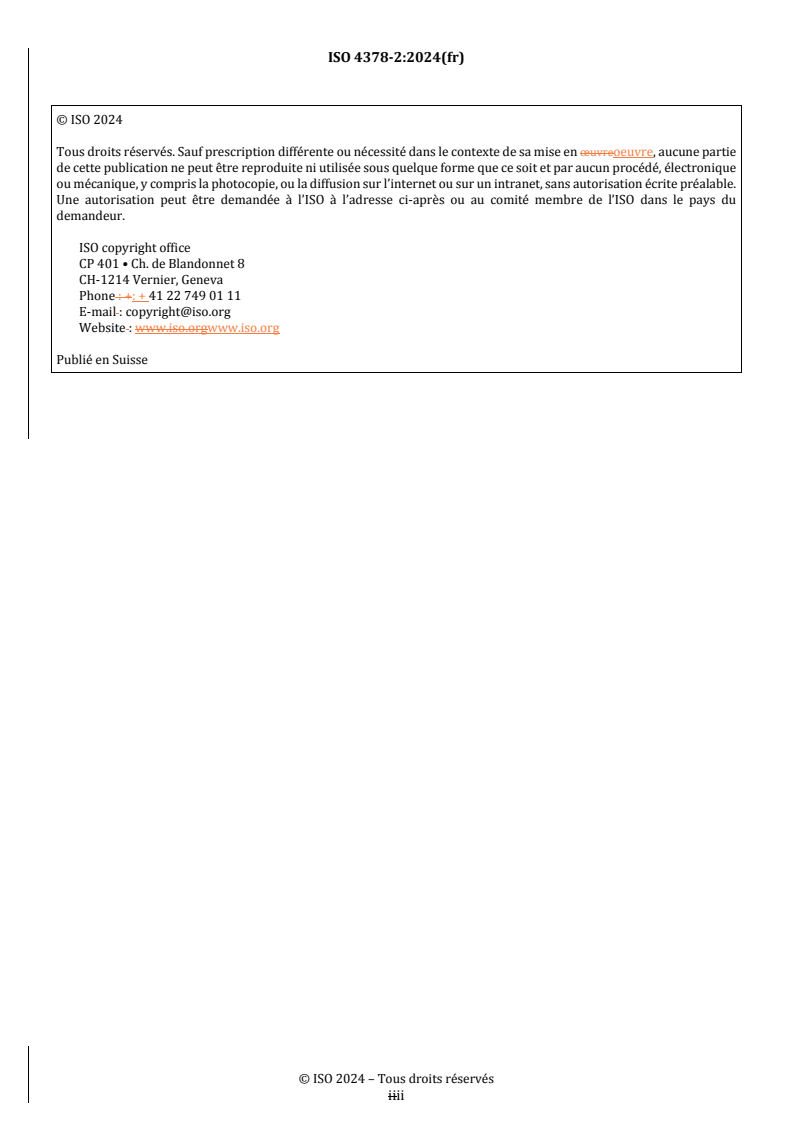

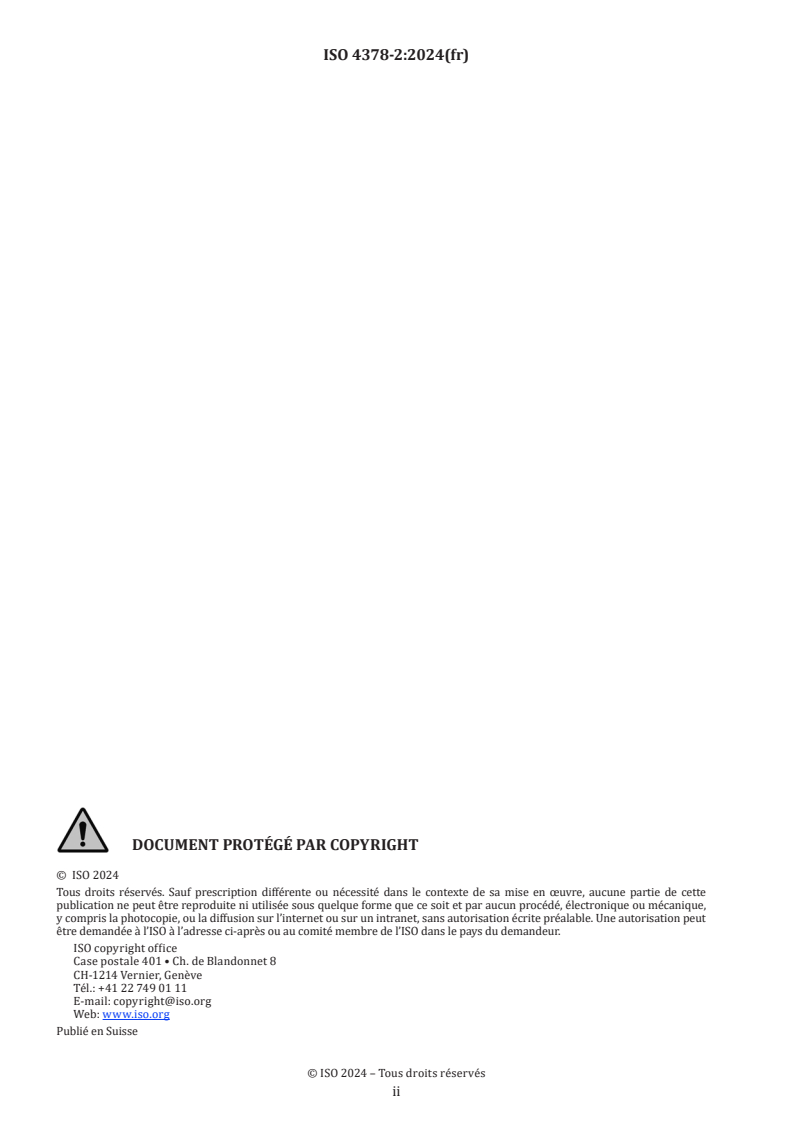

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
3.1 Termes généraux .1
3.2 Termes liés aux types et caractéristiques de frottement interne et leur classification .3
3.2.1 Classification en fonction de l'existence d'un mouvement relatif .3
3.2.2 Classification en fonction du mode de mouvement relatif .4
3.2.3 Classification en fonction de la présence de lubrification .5
3.3 Termes liés aux types et caractéristiques des processus d’usure et leur classification .5
3.3.1 Usure mécanique .5
3.3.2 Usure mécano-chimique .7
3.3.3 Autres usures .7
3.4 Termes liés aux phénomènes et procédés lors du frottement et de l’usure .8
3.5 Termes associés aux vibrations se produisant sur un arbre tournant supporté par des
paliers lisses . .9
Bibliographie . 10
Index .11
iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 123, Paliers lisses, sous-comité SC 6,
Termes et sujets communs.
Cette quatrième édition annule et remplace la troisième édition (ISO 4378-2:2017), qui a fait l'objet d'une
révision technique.
Les principales modifications sont les suivantes:
— révision rédactionnelle du document: au lieu de référencer les parties des figures avec les numéros de
paragraphe, des numéros ont été indiqués et les termes correspondants ont été indiqués en légende;
— ajout de la Bibliographie et d’un index alphabétique.
Une liste de toutes les parties de la série ISO 4378 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
Introduction
Un grand nombre de désignations multiples sont présentés dans le domaine des paliers lisses, ce qui entraîne
un risque considérable d’erreurs lors de l’interprétation des normes et de la littérature technique.
Le présent document est une tentative d’élaboration d’un système de base uniforme des désignations
concernant le frottement et l’usure.
En outre, le présent document est spécifiquement prévu pour le domaine des paliers lisses; le contenu peut
être adopté de manière générale pour le domaine de la tribologie et pour d’autres éléments de machinerie.
v
Norme internationale ISO 4378-2:2024(fr)
Paliers lisses — Termes, définitions, classification et
symboles —
Partie 2:
Frottement et usure
1 Domaine d'application
Le présent document spécifie les termes les plus couramment utilisés en matière de frottement et d’usure de
paliers lisses, ainsi que leur définition et leur classification.
Les formes abrégées données pour certains termes peuvent être employées dans les cas où elles ne créent
aucune ambiguïté possible quant à leur interprétation.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
3.1 Termes généraux
3.1.1
frottement externe
force et son phénomène de résistance au mouvement relatif de deux corps, prenant son origine au niveau de
l'aire de contact entre leurs surfaces et se dirigeant tangentiellement à celles-ci
3.1.2
frottement interne
force et son phénomène de résistance au mouvement relatif de particules ou de la masse par rapport à
d'autres particules ou de la masse au sein du même corps
3.1.3
frottement
force et son phénomène de résistance au mouvement relatif agissant tangentiellement par rapport à la limite
commune entre deux corps lorsque, sous l'action d'une force externe, un corps se déplace ou reste immobile
par rapport à la surface de l'autre corps
Note 1 à l'article: Voir Figure 1.
Légende
F force de frottement (3.1.4)
P force normale
W poids du matériau
α angle de frottement (3.1.6)
Figure 1 — Frottement
3.1.4
force de frottement
force résistant au mouvement relatif entre deux corps
Note 1 à l'article: Voir Figure 1.
3.1.5
coefficient de frottement
rapport de la force de frottement (3.1.4) s'exerçant entre deux corps à la force normale maintenant ces deux
corps en contact
3.1.6
angle de frottement
angle dont la tangente est égale au rapport de la force de frottement (3.1.4) à la force normale, ou coefficient
de frottement (3.1.5)
Note 1 à l'article: Voir Figure 1.
3.1.7
usure
phénomène de perte de substance à la surface d’un corps solide en condition de frottement
3.1.8
processus d'usure
processus de perte de substance à la surface d'un corps solide en condition de frottement qui apparaît
comme une diminution graduelle des dimensions du corps et/ou d'une modification de la forme
Note 1 à l'article: En de rares cas, dans un sens plus large, le processus d'usure est associé à une augmentation
permanente des dimensions d'un corps à sa surface, sans perte de substance.
3.1.9
taux d'usure
quantité d'usure (3.1.7) par unité de distance de glissement ou par intervalle de temps
Note 1 à l'article: Une distinction est faite entre taux d'usure «instantanée» (à un moment donné) et taux d'usure
«moyen» (durant un intervalle de temps donné).
3.1.10
taux d'usure spécifique
intensité d'usure
degré d'usure
valeur de la quantité d'usure (3.1.7) divisée par le produit de la distance (ou du temps) de glissement et de la
charge, c'est-à-dire le rapport du taux d'usure (3.1.9) à la charge
Note 1 à l'article: L'usure peut être exprimée en unités de longueur, de volume, de masse, etc.
Note 2 à l'article: Une distinction est faite entre intensité d'usure «instantané(e)» et intensité d'usure «moyen(ne)».
3.1.11
usure légère
usure normale
type d'usure adhésive (3.3.1.3) caractérisée par la création d'une surface lisse légèrement endommagée et
des particules d'usure (3.1.7) de quelques microns ou moins
3.1.12
usure sévère
usure excessive
type d'usure adhésive (3.3.1.3) caractérisée par un transfert significatif et des débris d'usure (3.1.7) de
grande taille accompagnés par une adhérence (3.4.2) intense entre les surfaces en frottement (3.1.3)
3.2 Termes liés aux types et caractéristiques de frottement interne et leur classification
3.2.1 Classification en fonction de l'existence d'un mouvement relatif
3.2.1.1
frottement statique
frottement (3.1.3) et ses phénomènes associés qui se produisent entre deux corps en contact avant le début
d'un mouvement relatif sous une force externe augmentant graduellement
Note 1 à l'article: Voir Figure 2.
Note 2 à l'article: Un frottement qui se produit à une vitesse de glissement extrêmement faible est également désigné
par frottement statique.
Légende
1 position de la courbe correspondant au frottement statique maximal (3.2.1.2)
f frottement (3.1.3)
L distance de glissement
a
La ligne pleine représente le frottement statique.
b
La ligne en pointillés représente le frottement dynamique (3.2.1.3).
Figure 2 — Frottement en fonction du mouvement relatif
3.2.1.2
frottement statique maximal
frottement (3.1.3) et ses phénomènes associés qui se produisent entre deux corps en contact juste avant le
début d'un mouvement sous une force externe augmentant graduellement
Note 1 à l'article: Voir Figure 2.
3.2.1.3
frottement dynamique
frottement (3.1.3) et ses phénomènes associés qui se produisent entre deux corps animés d'un mouvement relatif
Note 1 à l'article: Voir Figure 2.
3.2.2 Classification en fonction du mode de mouvement relatif
3.2.2.1
mouvement de glissement
glissement
mouvement relatif de deux corps en contact lorsque les aires de contact des deux corps se déplacent à des
vitesses tangentielles qui diffèrent par leur grandeur et/ou leur direction
3.2.2.2
frottement par glissement
force et son phénomène de résistance au mouvement de glissement (3.2.2.1) de d
...
Date: 2024-11
ISO 4378-2:2024(fr)
ISO/TC 123/SC 6
Secrétariat : JISC
Quatrième édition
2024-11
Date: 2025-09-11
Paliers lisses — Termes, définitions, classification et symboles —
Partie 2 : :
Frottement et usure
Plain bearings — Terms, definitions, classification and symbols —
Part 2: Friction and wear
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvreoeuvre, aucune partie
de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique
ou mécanique, y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable.
Une autorisation peut être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du
demandeur.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone : +: + 41 22 749 01 11
E-mail : copyright@iso.org
Website : www.iso.orgwww.iso.org
Publié en Suisse
iiii
Sommaire Page
Avant-propos . iv
Introduction . v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
Bibliographie . 13
Index 14
Avant-propos iv
Introduction vi
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
Bibliographie . 11
Index 12
iiiiii
Avant-propos
L’ISOL'ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismesd'organismes nationaux de normalisation (comités membres de l’ISO). L’élaborationl'ISO).
L'élaboration des Normes internationales est en général confiée aux comités techniques de l’ISOl'ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec l’ISOl'ISO
participent également aux travaux. L’ISOL'ISO collabore étroitement avec la Commission électrotechnique
internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont décrites
dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents critères
d’approbationd'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives 2 (voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de propriétébrevet revendiqué à cet égard. À la date de publication du présent document, l’ISO
n'avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application.
Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent document que des
informations plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à
l'adresse www.iso.org/brevets.www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas
avoir identifié tout ou partie de tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions spécifiques
de l’ISOl'ISO liés à l’évaluationl'évaluation de la conformité, ou pour toute information au sujet de
l’adhésionl'adhésion de l’ISOl'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant
les obstacles techniques au commerce (OTC), voir le lien suivant : www.iso.org/iso/fr/avant-propos.html.
Le présent document a été élaboré par le comité technique ISO/TC 123, Paliers lisses, sous-comité SC 6, Termes
et sujets communs.
Cette quatrième édition annule et remplace la troisième édition (ISO 4378-2:2017), qui a fait l'objet d'une
révision technique.
Les principales modifications sont les suivantes ont été apportées :
— révision rédactionnelle du document : au lieu de référencer les parties des figures avec les numéros
de paragraphe, des numéros ont été indiqués et les termes correspondants ont été indiqués en légende ;
— ajout de la Bibliographie et d’un index alphabétique.
Une liste de toutes les parties de la série ISO 4378 peut être trouvéese trouve sur le site web ISOde l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.htmlwww.iso.org/fr/members.html.
iviv
Introduction
Un grand nombre de désignations multiples sont présentés dans le domaine des paliers lisses, ce qui entraîne
un risque considérable d’erreurs lors de l’interprétation des normes et de la littérature technique.
Le présent document est une tentative d’élaboration d’un système de base uniforme des désignations
concernant le frottement et l’usure.
En outre, le présent document est spécifiquement prévu pour le domaine des paliers lisses ; le contenu peut
être adopté de manière générale pour le domaine de la tribologie et pour d’autres éléments de machinerie.
vv
Norme internationale ISO 4378-2:2024(fr)
Paliers lisses — Termes, définitions, classification et symboles —
Partie 2 : :
Frottement et usure
1 Domaine d'application
Le présent document spécifie les termes les plus couramment utilisés en matière de frottement et d’usure de
paliers lisses, ainsi que leur définition et leur classification.
Les formes abrégées données pour certains termes peuvent être employées dans les cas où elles ne créent
aucune ambiguïté possible quant à leur interprétation.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse
http://www.iso.org/obphttps://www.iso.org/obp
— IEC Electropedia: disponible à l'adresse
http://www.electropedia.org/https://www.electropedia.org/
3.1 Termes généraux
3.1.1 3.1.1
frottement externe
force et son phénomène de résistance au mouvement relatif de deux corps, prenant son origine au niveau de
l'aire de contact entre leurs surfaces et se dirigeant tangentiellement à celles-ci
3.1.2 3.1.2
frottement interne
force et son phénomène de résistance au mouvement relatif de particules ou de la masse par rapport à d'autres
particules ou de la masse au sein du même corps
3.1.3 3.1.3
frottement
force et son phénomène de résistance au mouvement relatif agissant tangentiellement par rapport à la limite
commune entre deux corps lorsque, sous l'action d'une force externe, un corps se déplace ou reste immobile
par rapport à la surface de l'autre corps
Note 1 à l’article: l'article: Voir Figure 1.Figure 1.
Légende
F force de frottement (3.1.4)
P force normale
W poids du matériau
α angle de frottement (3.1.6)
F force de frottement (3.1.4)
P force normale
W poids du matériau
α angle de frottement (3.1.6)
Figure 1 — Frottement
3.1.4 3.1.4
force de frottement
force résistant au mouvement relatif entre deux corps
Note 1 à l’article: l'article: Voir Figure 1.Figure 1.
3.1.5 3.1.5
coefficient de frottement
rapport de la force de frottement (3.1.4)(3.1.4) s'exerçant entre deux corps à la force normale maintenant ces
deux corps en contact
3.1.6 3.1.6
angle de frottement
angle dont la tangente est égale au rapport de la force de frottement (3.1.4)(3.1.4) à la force normale, ou
coefficient de frottement (3.1.5)(3.1.5)
Note 1 à l’article: l'article: Voir Figure 1.Figure 1.
3.1.7 3.1.7
usure
phénomène de perte de substance à la surface d’un corps solide en condition de frottement
3.1.8 3.1.8
processus d'usure
processus de perte de substance à la surface d'un corps solide en condition de frottement qui apparaît comme
une diminution graduelle des dimensions du corps et/ou d'une modification de la forme
Note 1 à l’article: l'article: En de rares cas, dans un sens plus large, le processus d'usure est associé à une augmentation
permanente des dimensions d'un corps à sa surface, sans perte de substance.
3.1.9 3.1.9
taux d'usure
quantité d'usure (3.1.7)(3.1.7) par unité de distance de glissement ou par intervalle de temps
Note 1 à l’article: l'article: Une distinction est faite entre taux d'usure « instantanée » (à un moment donné) et taux
d'usure « moyen » (durant un intervalle de temps donné).
3.1.10 3.1.10
taux d'usure spécifique
intensité d'usure
degré d'usure
valeur de la quantité d'usure (3.1.7)(3.1.7) divisée par le produit de la distance (ou du temps) de glissement
et de la charge, c'est-à-dire le rapport du taux d'usure (3.1.9)(3.1.9) à la charge
Note 1 à l’article: l'article: L'usure peut être exprimée en unités de longueur, de volume, de masse, etc.
Note 2 à l’article: l'article: Une distinction est faite entre intensité d'usure « instantané(e) »)» et intensité d'usure
« moyen(ne) ».)».
3.2 Termes liés aux types et caractéristiques de frottement interne et leur classification
3.2.1 Classification en fonction de l'existence d'un mouvement relatif
3.2.1.1 3.2.1.1
frottement statique
frottement (3.1.3)frottement (3.1.3) et ses phénomènes associés qui se produisent entre deux corps en contact
avant le début d'un mouvement relatif sous une force externe augmentant graduellement
Note 1 à l’article: l'article: Voir Figure 2.Figure 2.
Note 2 à l’article: l'article: Un frottement qui se produit à une vitesse de glissement extrêmement faible est également
désigné par frottement statique.
Légende
1 position de la courbe correspondant au frottement statique maximal (3.2.1.2)
f frottement (3.1.3)
L distance de glissement
a
La ligne pleine représente le frottement statique.
b
La ligne en pointillés représente le frottement dynamique (3.2.1.3).
1 position de la courbe correspondant au frottement statique maximal (3.2.1.2)
f frottement (3.1.3)
L distance de glissement
a
La ligne pleine représente le frottement statique.
b
La ligne en pointillés représente le frottement dynamique (3.2.1.3).
Figure 2 — Frottement en fonction du mouvement relatif
3.2.1.2 3.2.1.2
frottement statique maximal
frottement (3.1.3)frottement (3.1.3) et ses phénomènes associés qui se produisent entre deux corps en contact
juste avant le début d'un mouvement sous une force externe augmentant graduellement
Note 1 à l’article: l'article: Voir Figure 2.Figure 2.
3.2.1.3 3.2.1.3
frottement dynamique
frottement (3.1.3)(3.1.3) et ses phénomènes associés qui se produisent entre deux corps animés d'un
mouvement relatif
Note 1 à l’article: l'article: Voir Figure 2.Figure 2.
3.2.2 Classification en fonction du mode de mouvement relatif
3.2.2.1 3.2.2.1
mouvement de glissement
glissement
mouvement relatif de deux corps en contact lorsque les aires de contact des deux corps se déplacent à des
vitesses tangentielles qui diffèrent par leur grandeur et/ou leur direction
3.2.2.2 3.2.2.2
frottement par glissement
force et son phénomène de résistance au mouvement de glissement (3.2.2.1)(3.2.2.1) de deux corps
Note 1 à l’article: Voir 3.1.3.
3.2.2.3Note 1 à l'article: Voir 3.1.3.
3.2.2.3
vitesse de glissement
différence entre les vitesses tangentielles de deux corps en contact, au niveau de leur point de contact pendant
le glissement
3.2.2.4 3.2.2.4
surface de glissement
surface d'un corps soumise à un frottement par glissement (3.2.2.1)(3.2.2.1)
3.2.2.5 3.2.2.5
mouvement de roulement
mouvement relatif de deux corps en contact lorsque les aires de contact des deux corps se déplacent à une
vitesse tangentielle de même grandeur et de même direction
3.2.2.6 3.2.2.6
vitesse de roulement
vitesse tangentielle au point de contact commun entre deux corps en roulement relativement l’un par rapport
à l’autre
3.2.2.7 3.2.2.7
frottement par roulement
force et son phénomène de résistance au mouvement de roulement (3.2.2.5)(3.2.2.5) de deux corps
3.2.2.8 3.2.2.8
frottement par glissement et ro
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
