ISO 10526:2007

INTERNATIONAL ISO
STANDARD 11664-2
CIE S 014-2/E
First edition
2007-10-15
Corrected version
2008-11-01
Colorimetry —
Part 2:
CIE standard illuminants
Colorimétrie —
Partie 2: Illuminants CIE normalisés

Reference number
ISO 11664-2:2007(E)
CIE S 014-2/E:2006
©
ISO 2007
ISO 11664-2:2007(E)

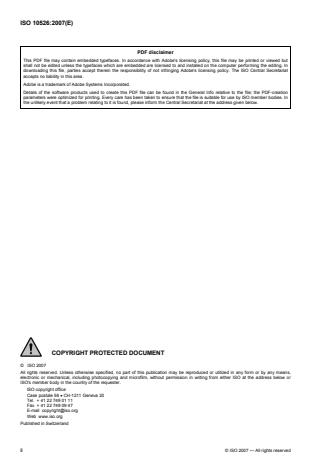

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2007 — All rights reserved

ISO 11664-2:2007(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
ISO 11664-2 was prepared as Standard CIE S 014-2/E by the International Commission on Illumination, which
has been recognized by the ISO Council as an international standardizing body. It was adopted by ISO under
a special procedure which requires approval by at least 75 % of the member bodes casting a vote, and is
published as a joint ISO/CIE edition.
The International Commission on Illumination (abbreviated as CIE from its French title) is an organization
devoted to international cooperation and exchange of information among its member countries on all matters
relating to the science and art of lighting.
International Standard ISO 11664-2 was prepared by CIE Technical Committee 2-33 Reformulation of CIE
Standard Illuminants A and D65.
ISO 11664-2 was initially published by ISO as ISO 10526:2007, and has subsequently been renumbered to be
part 2 of the ISO 11664 series.
ISO 11664 consists of the following parts, under the general title Colorimetry:
⎯ Part 1: CIE standard colorimetric observers [published previously as ISO 10527:2007, which has been
cancelled]
⎯ Part 2: CIE standard illuminants [published previously as ISO 10526:2007, which has been cancelled]
⎯ Part 4: CIE 1976 L*a*b* Colour space
ISO 11664-2:2007(E)
CIE S 014-2/E:2006
CIE S 014-2/E:2006
Standard
Colorimetry -
Part 2: CIE Standard Illuminants

Colorimétrie - Partie 2: Illuminants normalisés CIE
Farbmessung - Teil 2: CIE Normlichtarten

CIE Standards are copyrighted and shall not be reproduced in any form, entirely or partly,
without the explicit agreement of the CIE.

CIE Central Bureau, Vienna CIE S 014-2/E:2006
Kegelgasse 27, A-1030 Vienna, Austria
UDC: 535.65:006 Descriptor: Standardisation of colour measurement
535.643.2 Standard colorimetric system
© CIE 2006 — All rights reserved
v
ISO 11664-2:2007(E)
CIE S 014-2/E:2006
© CIE, 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from CIE Central Bureau at the address below.

CIE Central Bureau
Kegelgasse 27
A-1030 Vienna
Austria
Tel.: +43 1 714 3187 0
Fax: +43 1 714 3187 18
e-mail: ciecb@ping.at
Web: www.cie.co.at/
© CIE 2006 — All rights reserved
vi
ISO 11664-2:2007(E)
CIE S 014-2/E:2006
FOREWORD
Standards produced by the Commission Internationale de l’Eclairage (CIE) are a concise
documentation of data defining aspects of light and lighting, for which international harmony
requires such unique definition. CIE Standards are therefore a primary source of
internationally accepted and agreed data, which can be taken, essentially unaltered, into
universal standard systems.
This CIE Standard replaces ISO 10526:1999/CIE S005:1998 and was approved by the
CIE Board of Administration and the National Committees of the CIE. It contains only minor
changes from the previous standard, which was prepared by CIE Technical Committee 2-33,
"Reformulation of CIE Standard Illuminants A and D65" *).
The numerical values of the relative spectral distributions of standard illuminants A and
D65 defined by this Standard are the same, within an accuracy of six significant digits, as
those defined in earlier versions of these illuminants.

TABLE OF CONTENTS
FOREWORD .vii
1. SCOPE . 1
2. NORMATIVE REFERENCES. 2
3. DEFINITIONS. 2
4. CIE STANDARD ILLUMINANT A. 4
4.1 Definition . 4
4.2 Theoretical basis. 4
4.3 Supplementary notes. 4
5. CIE STANDARD ILLUMINANT D65. 5
5.1 Definition . 5
5.2 Experimental basis. 5
5.3 Correlated colour temperature. 5
6. CIE SOURCES FOR PRODUCING CIE STANDARD ILLUMINANTS . 5
6.1 CIE source A. 5
6.2 Source for CIE standard illuminant D65 . 6
TABLE 1. RELATIVE SPECTRAL POWER DISTRIBUTIONS OF CIE STANDARD
ILLUMINANTS A AND D65 (wavelengths in standard air). . 7
ANNEX: BIBLIOGRAPHY (INFORMATIVE) . 7

*) Chairman of this TC was K. D. Mielenz (US), members were: J. J. Hsia (US), J. R. Moore
(GB), A. R. Robertson (CA), H. Terstiege (DE) =, J. F. Verrill (GB) =.
This present revision was finalized by an editorial group in CIE Division 2: J. Gardner (AU), T.
Goodman (UK), K. Mielenz (US), J. Moore (UK), Y. Ohno (US), A. Robertson (CA), J.
Schanda (HU).
© CIE, 2006
© CIE 2006 — All rights reserved
ISO 11664-2:2007(E)
CIE S 014-2/E:2006
COLORIMETRY - PART 2: CIE STANDARD ILLUMINANTS

1. SCOPE
This International Standard specifies two illuminants for use in colorimetry. The illuminants,
which are defined in clauses 4 and 5 of this International Standard, are as follows:
a) CIE standard illuminant A
This is intended to represent typical, domestic, tungsten-filament lighting. Its relative spectral
power distribution is that of a Planckian radiator at a temperature of approximately 2 856 K.
CIE standard illuminant A should be used in all applications of colorimetry involving the use of
incandescent lighting, unless there are specific reasons for using a different illuminant.
b) CIE standard illuminant D65
This is intended to represent average daylight and has a correlated colour temperature of
approximately 6 500 K. CIE standard illuminant D65 should be used in all colorimetric
calculations requiring representative daylight, unless there are specific reasons for using a
different illuminant. Variations in the relative spectral power distribution of daylight are known
to occur, particularly in the ultraviolet spectral region, as a function of season, time of day,
and geographic location. However, CIE standard illuminant D65 should be used pending the
availability of additional information on these variations.
Values for the relative spectral power distribution of CIE standard illuminants A and
D65 are given in Table 1 of this International Standard. Values are given at 1 nm intervals
from 300 nm to 830 nm.
The term "illuminant" refers to a defined spectral power distribution, not necessarily
realizable or provided by an artificial source. Illuminants are used in colorimetry to compute
the tristimulus values of reflected or transmitted object colours under specified conditions of
illumination. The CIE has also defined illuminant C and other illuminants D. These illuminants
are described in Publication CIE 15:2004 but they do not have the status of primary CIE
standards accorded to the CIE standard illuminants A and D65 described in this International
Standard. It is recommended that one of the two CIE standard illuminants defined in this
International Standard be used wherever possible. This will greatly facilitate the comparison
of published results.
It is noted that in the fields of graphic arts and photography extensive use is also made
of CIE illuminant D50.
In most practical applications of colorimetry, it is sufficient to use the values of CIE
standard illuminants A and D65 at less frequent wavelength intervals or in a narrower spectral
region than defined in this Standard. Data and guidelines that facilitate such practice are
provided in Publication CIE 15:2004, together with other recommended procedures for
practical colorimetry.
The term "source" refers to a physical emitter of light, such as a lamp or the sky. In
certain cases, the CIE recommends laboratory sources that approximate the spectral power
distributions of CIE illuminants. In all cases, however, the definition of a CIE recommended
source is secondary to the definition of the corresponding CIE illuminant, because of the
possibility that, from time to time, new developments will lead to improved sources that
represent a particular illuminant more accurately or are more suitable for laboratory use.
Subclause 6.1 of this International Standard describes CIE source A, which is
recommended for laboratory realizations of CIE standard illuminant A. At present, there is no
CIE recommended source representing CIE standard illuminant D65.

© CIE 2006 — All rights reserved
ISO 11664-2:2007(E)
CIE S 014-2/E:2006
2. NORMATIVE REFERENCES
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
rd
CIE 15:2004. Colorimetry, 3 edition.
CIE 17.4-1987. International Lighting Vocabulary (ILV) - Joint publication IEC/CIE.
ISO 23603:2005/CIE S 012/E:2004. Standard method of assessing the spectral quality of
daylight simulators for visual appraisal and measurement of colour.
CIE S 014-1/E:2006. Colorimetry Part 1: CIE standard colorimetric observers. [ISO 11664-1:2007]

3. DEFINITIONS
For the purposes of this International Standard, the following definitions apply. These
definitions are taken from CIE 17.4-1987, where other relevant terms will also be found.
3.1 chromaticity coordinates (see ILV 845-03-33)
ratio of each of a set of three tristimulus values to their sum
NOTE 1: As the sum of the three chromaticity coordinates equals 1, two of them are sufficient
to define a chromaticity.
NOTE 2: In the CIE 1931 and 1964 standard colorimetric systems, the chromaticity co-
ordinates are represented by the symbols x, y, z and x , y , z .
10 10 10
3.2 chromaticity diagram (see ILV 845-03-35)
plane diagram in which points specified by chromaticity co-ordinates represent the
chromaticities of colour stimuli
3.3 CIE standard illuminants
illuminants A and D65 defined by the CIE in terms of relative spectral power distributions
3.4 CIE sources
artificial sources, specified by the CIE, whose relative spectral power distributions are
approximately the same as those of CIE standard illuminants
3.5 CIE 1976 uniform chromaticity scale diagram; CIE 1976 UCS diagram (see ILV 845-
03-53)
uniform chromaticity scale diagram produced by plotting in rectangular co-ordinates v' against
u', quantities defined by the equations
u' = 4X/(X + 15Y + 3Z) = 4x/(-2x + 12y + 3)
v' = 9Y/(X + 15Y + 3Z) = 9y/(-2x + 12y + 3)
X, Y, Z are the tristimulus values in the CIE 1931 or 1964 standard colorimetric
systems, and x, y are the corr
...

NORME ISO
INTERNATIONALE 10526
CIE S 014-2/F
Première édition
2007-10-15
Illuminants colorimétriques
normalisés CIE
CIE standard illuminants for colorimetry

Numéro de référence
CIE S 014-2/F:2007
©
ISO 2007
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2007 – Tous droits réservés

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
L'ISO 10526 a été préparée en tant que Norme CIE S 014-2/F par la Commission internationale de l'éclairage
qui a été reconnue par le Conseil de l'ISO comme étant un organisme international de normalisation. Elle a
été adoptée par l'ISO selon une procédure spéciale qui requiert l'approbation de 75 % au moins des comités
membres votants et est publiée comme norme conjointe ISO/CIE.
La Commission internationale de l'éclairage (CIE) est une organisation qui se donne pour but la coopération
internationale et l'échange d'informations entre les pays membres sur toutes les questions relatives à l'art et à
la science de l'éclairage.
L'ISO 10526 a été élaborée par le Comité Technique CIE 2-33, Rationalisation des illuminants Normalisés
CIE A et D65.
L’ISO 10526 annule et remplace l’ISO/CIE 10526:1999.
Les valeurs numériques de la répartition spectrale relative d’énergie des illuminants normalisés A et D65
définis par cette Norme sont les mêmes, à la précision de six chiffres significatifs, que ceux définis dans les
versions antérieures de ces illuminants.

CIE S 014-2/F:2007
CIE S 014-2/F:2007
Norme
Colorimétrie -
Partie 2: Illuminants CIE normalisés

Colorimetry - Part 2: CIE Standard Illuminants
Farbmessung - Teil 2: CIE Normlichtarten

Les normes CIE sont protégées par le copyright et ne doivent pas être reproduites sous
quelque forme que ce soit, entièrement ou partiellement, sans l'accord explicite de la CIE.

CIE Central Bureau, Vienna CIE S 014-2/F:2007
Kegelgasse 27, A-1030 Vienna, Austria
UDC: 535.65:006 Descripteur: Normalisation de la mesure de couleur
535.643.2 Système colorimétrique normalisé
© CIE 2007 – Tous droits réservés
CIE S 014-2/F:2007
© CIE, 2007
Tous droits réservés. Sauf mention contraire, aucune partie de cette publication ne peut être
reproduite ou utilisée sous quelque forme que ce soit, ni par quelque moyen que ce soit,
électronique ou mécanique, y compris la photocopie et le microfilm, sans l'autorisation du
Bureau Central de la CIE obtenue en écrivant à l'adresse ci-dessous.

CIE Central Bureau
Kegelgasse 27
A-1030 Vienna
Austria
Tel.: +43 1 714 3187 0
Fax: +43 1 714 3187 18
e-mail: ciecb@cie.co.at
Web: www.cie.co.at
© CIE 2007 – All rights reserved
vi © ISO 2007 – All rights reserved

CIE S 014-2/F:2007
AVANT-PROPOS
Les normes élaborées par la Commission Internationale de l'Eclairage (CIE) constituent des
documents d'information concis, caractérisant la lumière et l'éclairage, pour lesquels
l'harmonisation internationale nécessite des définitions de référence. Les normes CIE
fournissent ainsi une source première d'informations, internationalement reconnues et
acceptées, pouvant être introduites pratiquement sans modification dans des ensembles de
normes universelles.
Cette Norme CIE remplace la norme ISO 10526:1999/CIE S005:1998 et a été
approuvée par le Bureau de la CIE et par les Comités nationaux de la CIE. Elle ne contient
que des changements mineurs par rapport à la norme précédente et a été préparée par le
Comité Technique 2-33, "Reformulation of CIE Standard Illuminants A and D65" *).
Les valeurs numériques de la répartition spectrale relative d'énergie des illuminants
normalisés A et D65 définis par cette Norme sont les mêmes, à la précision de six chiffres
significatifs, que ceux définis dans les versions antérieures de ces illuminants.

SOMMAIRE
AVANT-PROPOS . III
1. DOMAINE D'APPLICATION. 1
2. RÉFÉRENCES NORMATIVES . 2
3. DÉFINITIONS. 2
4. ILLUMINANT NORMALISÉ A DE LA CIE . 4
4.1 Définition . 4
4.2 Base de calculs. 4
4.3 Notes complémentaires . 4
5. ILLUMINANT CIE NORMALISÉ D65 . 5
5.1 Définition . 5
5.2 Base expérimentale . 5
5.3 Température de couleur proximale. 5
6. SOURCES CIE POUR SIMULER LES ILLUMINANTS CIE NORMALISÉS. 6
6.1 Source A de la CIE .6
6.2 Source pour l'illuminant CIE normalisé D65 . 6
TABLEAU 1. RÉPARTITIONS SPECTRALES RELATIVES D'ÉNERGIE DES ILLUMINANTS
CIE NORMALISÉS A ET D65 (LONGUEURS D'ONDE DANS L'AIR NORMALISÉ). 7
ANNEXE: BIBLIOGRAPHIE (INFORMATIVE). 13

*) Le président de ce TC était K. D. Mielenz (US), les membres étaient: J. J. Hsia (US), J. R.
Moore (GB), A. R. Robertson (CA), H. Terstiege (DE) =, J. F. Verrill (GB) =.
La présente révision a été réalisée par un comité éditorial de la Division 2 de la CIE: J.
Gardner (AU), T. Goodman (UK), K. Mielenz (US), J. Moore (UK), Y. Ohno (US), A.
Robertson (CA), J. Schanda (HU).

© CIE 2007 – Tous droits réservés
CIE S 014-2/F:2007
COLORIMÉTRIE - PARTIE 2: ILLUMINANTS CIE NORMALISÉS

1. DOMAINE D'APPLICATION
La présente Norme internationale définit deux illuminants pour leur emploi en colorimétrie.
Les illuminants qui suivent sont définis aux articles 4 et 5 de cette Norme internationale :
a) illuminant normalisé A de la CIE
Il est représentatif de l'éclairage intérieur à incandescence avec filament de tungstène. Sa
répartition spectrale relative d'énergie est celle d'un radiateur de Planck à une température
voisine de 2856 K. L'illuminant normalisé A de la CIE doit être utilisé dans toutes les
applications colorimétriques nécessitant l'emploi d'un éclairage intérieur à incandescence, à
moins qu'il n'y ait des raisons précises de recourir à un illuminant différent.
b) illuminant normalisé D65 de la CIE
Il est représentatif d'une lumière du jour moyenne ayant une température de couleur
proximale d'environ 6500 K. L'illuminant normalisé D65 de la CIE doit être utilisé dans tous
les calculs colorimétriques nécessitant l'emploi d'une lumière du jour caractéristique, à moins
qu'il n'y ait des raisons précises de recourir à un illuminant différent. Des variations de la
répartition spectrale relative d'énergie de la lumière du jour, en particulier dans le domaine
spectral ultraviolet, se produisent selon les saisons, l'heure et la situation géographique.
Cependant, l'illuminant normalisé D65 de la CIE doit être utilisé jusqu'à ce que des
informations supplémentaires sur ces variations soient disponibles.
Des valeurs de la répartition spectrale relative d'énergie des illuminants normalisés A
et D65 de la CIE sont données dans le tableau 1 de la présente Norme internationale. Les
valeurs sont données à des intervalles de 1 nm de 300 nm à 830 nm.
Le terme "illuminant" se rapporte à une répartition spectrale d'énergie définie, non
nécessairement réalisable, ni fournie par une source artificielle. Les illuminants sont
employés en colorimétrie pour calculer les composantes trichromatiques de couleurs d'objets,
en réflexion ou en transmission, dans des conditions données d'éclairage. La CIE a
également défini l'illuminant C et d'autres illuminants D. Ces illuminants sont décrits dans la
Publication CIE 15:2004, mais ils n'ont pas le statut de références CIE primaires attribué aux
illuminants normalisés A et D65 de la CIE décrits dans la présente Norme internationale. Il
est recommandé que l'un ou l'autre de ces deux illuminants CIE normalisés définis dans cette
Norme internationale soit utilisé autant que possible. Cette pratique facilitera grandement la
comparaison des résultats dans les publications.
On remarquera que dans le domaine des industries graphiques et en photographie
l'illuminant D50 est aussi amplement utilisé.
Dans la plupart des applications courantes de la colorimétrie, il est suffisant d'utiliser
les données numériques des illuminants normalisés A et D65 de la CIE à des longueurs
d'onde moins nombreuses ou dans un domaine spectral plus restreint que ce qui est défini
dans la présente Norme. Des données numériques et des conseils facilitant ces applications
se trouvent dans la Publication CIE 15:2004, ainsi que d'autres méthodes recommandées
pour la colorimétrie usuelle.
Le terme "source" se rapporte à un émetteur physique de lumière, tel qu'une lampe ou
le ciel. Dans certains cas, la CIE recommande des sources de laboratoire dont la répartition
spectrale d'énergie approche celle des illuminants CIE. Dans tous les cas, cependant, la
définition d'une source CIE recommandée est subsidiaire par rapport à celle de l'illuminant
CIE correspondant, car il est possible, que de temps à autre, de nouveaux progrès
conduisent, pour des usages de laboratoire, à des sources améliorées reproduisant de
manière plus exacte et plus appropriée tel ou tel illuminant.

© CIE 2007 – Tous droits réservés
CIE S 014-2/F:2007
L'article 6.1 de la présente Norme internationale décrit la source A qui est
recommandée pour des réalisations en laboratoire de l'illuminant normalisé A de la CIE.
Actuellement, aucune source ne peut être recommandée pour réaliser l'illuminant normalisé
D65 de la CIE.
2. RÉFÉRENCES NORMATIVES
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ème
CIE 15:2004. Colorimetry, 3 édition.
CIE 17.4-1987. Vocabulaire International de l'Éclairage (ILV) - Publication commune IEC/CIE.
ISO 23603:2005/CIE S 012/F:2004. Méthode normalisée d'évaluation de la qualité spectrale
des simulateurs de lumière du jour pour l'appréciation visuelle et la mesure de la couleur.
CIE S 014-1/F:2006. Colorimétrie Partie 1: Observateurs CIE de référence pour la
colorimétrie.
3. DÉFINITIONS
Pour les besoins de la présente norme internationale, les définitions suivantes s'appliquent.
Ces définitions sont extraites de la Publication CIE 17.4:1987, où d'autres termes connexes
peuvent également être trouvés.
3.1 coordonnées trichromatiques (voir ILV 845-03-33)
rapport de chacune des trois composantes trichromatiques à leur somme
NOTE 1: La somme des trois coordonnées trichromatiques étant égale à 1, deux suffisent
pour définir une chromaticité.
NOTE 2: Dans les systèmes de référence colorimétriques CIE, les coordonnées
trichromatiques sont représentées par les symboles x, y, z et x ,
...

NORME ISO
INTERNATIONALE 11664-2
CIE S 014-2/F
Première édition
2007-10-15
Version corrigée
2008-11-01
Colorimétrie —
Partie 2:
Illuminants CIE normalisés
Colorimetry —
Part 2: CIE standard illuminants

Numéro de référence
ISO 11664-2:2007(F)
CIE S 014-2/F:2007
©
ISO 2007
ISO 11664-2:2007(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2007 – Tous droits réservés

ISO 11664-2:2007(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
L'ISO 11664-2 a été préparée en tant que Norme CIE S 014-2/F par la Commission internationale de
l'éclairage qui a été reconnue par le Conseil de l'ISO comme étant un organisme international de
normalisation. Elle a été adoptée par l'ISO selon une procédure spéciale qui requiert l'approbation de 75 % au
moins des comités membres votants et est publiée comme norme conjointe ISO/CIE.
La Commission internationale de l'éclairage (CIE) est une organisation qui se donne pour but la coopération
internationale et l'échange d'informations entre les pays membres sur toutes les questions relatives à l'art et à
la science de l'éclairage.
L'ISO 11664-2 a été élaborée par le Comité Technique CIE 2-33, Rationalisation des illuminants normalisés
CIE A et D65.
L'ISO 11664-2 a été initialement publiée par l'ISO en tant que ISO 10526:2007, et a été renumérotée par la
suite en tant que partie 2 de la série ISO 11664.
L'ISO 11664 comprend les parties suivantes, présentées sous le titre général Colorimétrie:
⎯ Partie 1: Observateurs CIE de référence pour la colorimétrie [publiée précédemment en tant que
ISO 10527:2007, qui a été annulée]
⎯ Partie 2: Illuminants CIE normalisés [publiée précédemment en tant que ISO 10526:2007, qui a été
annulée]
⎯ Partie 4: Espace chromatique L*a*b* CIE 1976

ISO 11664-2:2007(F)
CIE S 014-2/F:2007
CIE S 014-2/F:2007
Norme
Colorimétrie -
Partie 2: Illuminants CIE normalisés

Colorimetry - Part 2: CIE Standard Illuminants
Farbmessung - Teil 2: CIE Normlichtarten

Les normes CIE sont protégées par le copyright et ne doivent pas être reproduites sous
quelque forme que ce soit, entièrement ou partiellement, sans l'accord explicite de la CIE.

CIE Central Bureau, Vienna CIE S 014-2/F:2007
Kegelgasse 27, A-1030 Vienna, Austria
UDC: 535.65:006 Descripteur: Normalisation de la mesure de couleur
535.643.2 Système colorimétrique normalisé
© CIE 2007 – Tous droits réservés
ISO 11664-2:2007(F)
CIE S 014-2/F:2007
© CIE, 2007
Tous droits réservés. Sauf mention contraire, aucune partie de cette publication ne peut être
reproduite ou utilisée sous quelque forme que ce soit, ni par quelque moyen que ce soit,
électronique ou mécanique, y compris la photocopie et le microfilm, sans l'autorisation du
Bureau Central de la CIE obtenue en écrivant à l'adresse ci-dessous.

CIE Central Bureau
Kegelgasse 27
A-1030 Vienna
Austria
Tel.: +43 1 714 3187 0
Fax: +43 1 714 3187 18
e-mail: ciecb@cie.co.at
Web: www.cie.co.at
© CIE 2007 – All rights reserved
vi © ISO 2007 – All rights reserved

ISO 11664-2:2007(F)
CIE S 014-2/F:2007
AVANT-PROPOS
Les normes élaborées par la Commission Internationale de l'Eclairage (CIE) constituent des
documents d'information concis, caractérisant la lumière et l'éclairage, pour lesquels
l'harmonisation internationale nécessite des définitions de référence. Les normes CIE
fournissent ainsi une source première d'informations, internationalement reconnues et
acceptées, pouvant être introduites pratiquement sans modification dans des ensembles de
normes universelles.
Cette Norme CIE remplace la norme ISO 10526:1999/CIE S005:1998 et a été
approuvée par le Bureau de la CIE et par les Comités nationaux de la CIE. Elle ne contient
que des changements mineurs par rapport à la norme précédente et a été préparée par le
Comité Technique 2-33, "Reformulation of CIE Standard Illuminants A and D65" *).
Les valeurs numériques de la répartition spectrale relative d'énergie des illuminants
normalisés A et D65 définis par cette Norme sont les mêmes, à la précision de six chiffres
significatifs, que ceux définis dans les versions antérieures de ces illuminants.

SOMMAIRE
AVANT-PROPOS . vii
1. DOMAINE D'APPLICATION. 1
2. RÉFÉRENCES NORMATIVES . 2
3. DÉFINITIONS. 2
4. ILLUMINANT NORMALISÉ A DE LA CIE . 4
4.1 Définition . 4
4.2 Base de calculs. 4
4.3 Notes complémentaires . 4
5. ILLUMINANT CIE NORMALISÉ D65 . 5
5.1 Définition . 5
5.2 Base expérimentale . 5
5.3 Température de couleur proximale. 5
6. SOURCES CIE POUR SIMULER LES ILLUMINANTS CIE NORMALISÉS. 6
6.1 Source A de la CIE .6
6.2 Source pour l'illuminant CIE normalisé D65 . 6
TABLEAU 1. RÉPARTITIONS SPECTRALES RELATIVES D'ÉNERGIE DES ILLUMINANTS
CIE NORMALISÉS A ET D65 (LONGUEURS D'ONDE DANS L'AIR NORMALISÉ). 7
ANNEXE: BIBLIOGRAPHIE (INFORMATIVE). 13

*) Le président de ce TC était K. D. Mielenz (US), les membres étaient: J. J. Hsia (US), J. R.
Moore (GB), A. R. Robertson (CA), H. Terstiege (DE) =, J. F. Verrill (GB) =.
La présente révision a été réalisée par un comité éditorial de la Division 2 de la CIE: J.
Gardner (AU), T. Goodman (UK), K. Mielenz (US), J. Moore (UK), Y. Ohno (US), A.
Robertson (CA), J. Schanda (HU).

© CIE 2007 – Tous droits réservés
ISO 11664-2:2007(F)
CIE S 014-2/F:2007
COLORIMÉTRIE - PARTIE 2: ILLUMINANTS CIE NORMALISÉS

1. DOMAINE D'APPLICATION
La présente Norme internationale définit deux illuminants pour leur emploi en colorimétrie.
Les illuminants qui suivent sont définis aux articles 4 et 5 de cette Norme internationale :
a) illuminant normalisé A de la CIE
Il est représentatif de l'éclairage intérieur à incandescence avec filament de tungstène. Sa
répartition spectrale relative d'énergie est celle d'un radiateur de Planck à une température
voisine de 2856 K. L'illuminant normalisé A de la CIE doit être utilisé dans toutes les
applications colorimétriques nécessitant l'emploi d'un éclairage intérieur à incandescence, à
moins qu'il n'y ait des raisons précises de recourir à un illuminant différent.
b) illuminant normalisé D65 de la CIE
Il est représentatif d'une lumière du jour moyenne ayant une température de couleur
proximale d'environ 6500 K. L'illuminant normalisé D65 de la CIE doit être utilisé dans tous
les calculs colorimétriques nécessitant l'emploi d'une lumière du jour caractéristique, à moins
qu'il n'y ait des raisons précises de recourir à un illuminant différent. Des variations de la
répartition spectrale relative d'énergie de la lumière du jour, en particulier dans le domaine
spectral ultraviolet, se produisent selon les saisons, l'heure et la situation géographique.
Cependant, l'illuminant normalisé D65 de la CIE doit être utilisé jusqu'à ce que des
informations supplémentaires sur ces variations soient disponibles.
Des valeurs de la répartition spectrale relative d'énergie des illuminants normalisés A
et D65 de la CIE sont données dans le tableau 1 de la présente Norme internationale. Les
valeurs sont données à des intervalles de 1 nm de 300 nm à 830 nm.
Le terme "illuminant" se rapporte à une répartition spectrale d'énergie définie, non
nécessairement réalisable, ni fournie par une source artificielle. Les illuminants sont
employés en colorimétrie pour calculer les composantes trichromatiques de couleurs d'objets,
en réflexion ou en transmission, dans des conditions données d'éclairage. La CIE a
également défini l'illuminant C et d'autres illuminants D. Ces illuminants sont décrits dans la
Publication CIE 15:2004, mais ils n'ont pas le statut de références CIE primaires attribué aux
illuminants normalisés A et D65 de la CIE décrits dans la présente Norme internationale. Il
est recommandé que l'un ou l'autre de ces deux illuminants CIE normalisés définis dans cette
Norme internationale soit utilisé autant que possible. Cette pratique facilitera grandement la
comparaison des résultats dans les publications.
On remarquera que dans le domaine des industries graphiques et en photographie
l'illuminant D50 est aussi amplement utilisé.
Dans la plupart des applications courantes de la colorimétrie, il est suffisant d'utiliser
les données numériques des illuminants normalisés A et D65 de la CIE à des longueurs
d'onde moins nombreuses ou dans un domaine spectral plus restreint que ce qui est défini
dans la présente Norme. Des données numériques et des conseils facilitant ces applications
se trouvent dans la Publication CIE 15:2004, ainsi que d'autres méthodes recommandées
pour la colorimétrie usuelle.
Le terme "source" se rapporte à un émetteur physique de lumière, tel qu'une lampe ou
le ciel. Dans certains cas, la CIE recommande des sources de laboratoire dont la répartition
spectrale d'énergie approche celle des illuminants CIE. Dans tous les cas, cependant, la
définition d'une source CIE recommandée est subsidiaire par rapport à celle de l'illuminant
CIE correspondant, car il est possible, que de temps à autre, de nouveaux progrès
conduisent, pour des usages de laboratoire, à des sources améliorées reproduisant de
manière plus exacte et plus appropriée tel ou tel illuminant.

© CIE 2007 – Tous droits réservés
ISO 11664-2:2007(F)
CIE S 014-2/F:2007
L'article 6.1 de la présente Norme internationale décrit la source A qui est
recommandée pour des réalisations en laboratoire de l'illuminant normalisé A de la CIE.
Actuellement, aucune source ne peut être recommandée pour réaliser l'illuminant normalisé
D65 de la CIE.
2. RÉFÉRENCES NORMATIVES
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ème
CIE 15:2004. Colorimetry, 3 édition.
CIE 17.4-1987. Vocabulaire International de l'Éclairage (ILV) - Publication commune IEC/CIE.
ISO 23603:2005/CIE S 012/F:2004. Méthode normalisée d'évaluation de la qualité spectrale
des simulateurs de lumière du jour pour l'appréciation visuelle et la mesure de la couleur.
CIE S 014-1/F:2006. Colorimétrie Partie 1: Observateurs CIE de référence pour la
colorimétrie. [ISO 11664-1:2007]
3. DÉFINITIONS
Pour les besoins de la présente norme internationale, les définitions suivantes s'appliquent.
Ces définitions sont extraites de la Publication CIE 17.4:1987, où d'autres termes connexes
peuvent également être trouvés.
3.1 coordonnées trichromatiques (voir ILV 845-03-33)
rapport de chacune d
...
