INTERNATIONAL ISO
STANDARD 14990-3
First edition
2016-11-01
Earth-moving machinery — Electrical
safety of machines utilizing electric
drives and related components and
systems —
Part 3:
Particular requirements for self-
powered machines
Engins de terrassement — Sécurité électrique des machines utilisant
des moteurs électriques et composants et systèmes connexes —
Partie 3: Exigences particulières pour les machines auto-alimentées
Reference number
©
ISO 2016
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General requirements . 2
4.1 General . 2
4.2 Special conditions . 2
4.3 Supplies . 2
5 Protection against electric shock hazards . 2
6 Protection against electrical fire hazards . 2
7 Protection against thermal hazards . 3
8 Protection against mechanical hazards. 3
9 Protection against abnormal operation hazards . 3
9.1 General . 3
9.2 Overcurrent protection (OCP) . 4
10 Electric power source . 4
11 Wiring . 4
12 Electric motors . 4
13 Non-motor loads . 4
14 Controls . 4
15 Manuals and documentation . 4
15.1 General . 4
15.2 Information to be provided . 4
16 Marking . 4
16.1 General . 4
16.2 Marking of equipment . 5
17 Tests . 5
Annex A (informative) Enquiry form for electrical equipment of self-powered machines .6
Annex B (informative) Comparison of selected requirements of ISO 14990, UN ECE R100
and ISO 6469-3 . 8
Bibliography .15

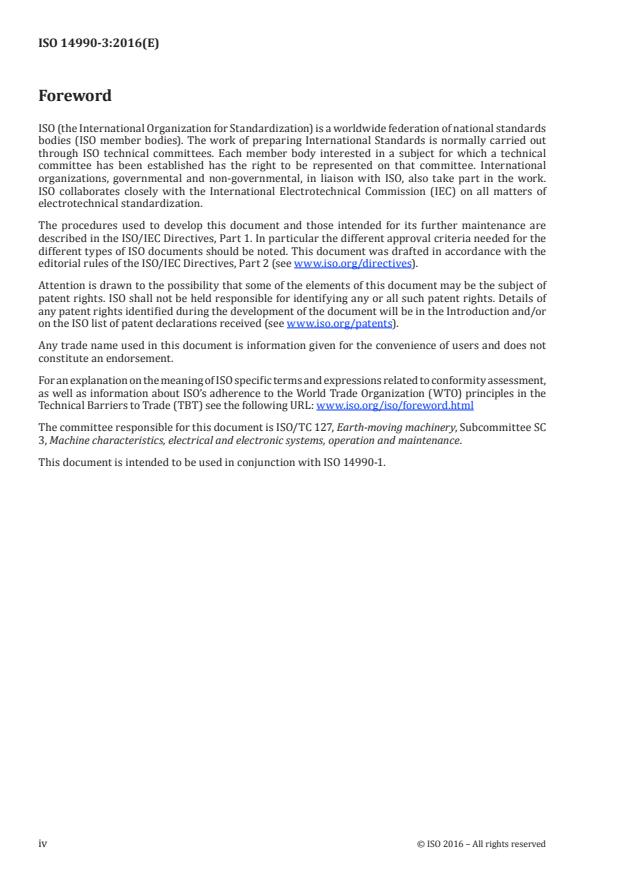

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www.iso.org/iso/foreword.html
The committee responsible for this document is ISO/TC 127, Earth-moving machinery, Subcommittee SC
3, Machine characteristics, electrical and electronic systems, operation and maintenance.
This document is intended to be used in conjunction with ISO 14990-1.
iv © ISO 2016 – All rights reserved
Introduction
This document is a type-C standard as defined in ISO 12100.
The machinery concerned and the extent to which hazards, hazardous situations, or hazardous events
are covered are indicated in ISO 14990-1:2016, Annex A.
When requirements of this type-C standard are different from those stated in type-A or type-B
standards, the requirements of this type-C standard take precedence over the requirements of the
other standards for machines that have been designed and built according to the requirements of this
type-C standard.
Electrification is an enabling technology providing increased flexibility in machine form packaging.
Because in the past earth-moving machinery (EMM) electrical systems have predominately been in the
12–24 V DC range, two safety aspects require particular attention:
— significantly higher voltages, such as are utilized in industrial or structural applications and in
other transportation sectors;
— greater available electrical energy.
Portions of this document appear to govern electrical design practices (e.g. Clauses 9, 11, 12, and 17). Their
requirements are necessary because certain aspects of design cannot be separated from electrical safety.
Some of the content of this document is based on IEC 60204-1 and IEC 60204-11, adapted to the needs of
earth-moving machinery. Non-electrical hazards are addressed in the ISO 20474 series.
Figure 1 is provided as an aid to the understanding of the interrelationship of the various elements of a
machine and its associated equipment. Figure 1 is a block diagram of a typical machine and associated
equipment showing the various elements of the electrical equipment addressed in this document.
Figure 1 — Block diagram of a typical machine
vi © ISO 2016 – All rights reserved
INTERNATIONAL STANDARD ISO 14990-3:2016(E)
Earth-moving machinery — Electrical safety of machines
utilizing electric drives and related components and
systems —
Part 3:
Particular requirements for self-powered machines
1 Scope
This document specifies the particular safety requirements for the electrical equipment and its
components incorporated in self-powered (utilizing on-board electric power sources) electrically-
driven earth-moving machines (EMMs).
It is applicable to those machines using on-board voltages in the range of 50 V–36 kV AC r.m.s. at any
frequency, and 75 V–36 kV DC — including any repetition rate of pulsating DC— intended for outdoor use.
Voltages occurring within devices are not considered to be on-board voltages and are thus not within
its scope.
It is intended to be used in conjunction with ISO 14990-1, which gives general requirements for EMMs
regardless of how they are powered. Requirements specific to externally-powered machines are
given in ISO 14990-2. It is possible to have an EMM that is both self-powered and externally powered
(e.g. a battery powered machine having a built-in charger with power supply function), in which case
ISO 14990-2 is also applicable.
NOTE For machines intended to be operated on-road, automotive standard ISO 6469 and/or UN ECE R100
may provide useful guidance. See Annex B for a comparison of requirements.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 14990-1:2016, Earth-moving machinery — Electrical safety of machines utilizing electric drives or
related components and systems — Part 1: General requirements
ISO 14990-2, Earth-moving machinery — Electrical safety of machines utilizing electric drives or related
components and systems — Part 2: Particular requirements for externally-powered machines
3 Terms and definitions
For the purposes of this document, the terms, definitions and abbreviated terms given in
ISO 14990-1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at http://www.iso.org/obp
4 General requirements
4.1 General
The requirements of ISO 14990-1:2016, Clause 4 shall apply except as modified by this clause.
4.2 Special conditions
The enquiry form given in Annex A can be used as the basis for an agreement between user and supplier
to address special conditions, or where certain provisi
...
