ISO 6301-2:2018
(Main)Pneumatic fluid power — Compressed-air lubricators — Part 2: Test methods to determine the main characteristics to be included in supplier's literature
Pneumatic fluid power — Compressed-air lubricators — Part 2: Test methods to determine the main characteristics to be included in supplier's literature
This document specifies tests, procedures and a method of presenting the results concerning the parameters that define the main characteristics to be included in the supplier's literature of lubricators conforming to ISO 6301‑1. This document can be applied: — to facilitate the comparison of lubricators by standardizing test methods and presentation of test data; — to assist in the proper application of lubricators in compressed-air systems. The tests specified are intended to allow comparison between the different types of lubricators; they are not production tests to be carried out on each lubricator manufactured.
Transmissions pneumatiques — Lubrificateurs pour air comprimé — Partie 2: Méthodes d'essai pour déterminer les principales caractéristiques à inclure dans la documentation du fournisseur
Le présent document spécifie les essais, les modes opératoires et une méthode de présentation des résultats relatifs aux paramètres qui définissent les principales caractéristiques à inclure dans la documentation des fournisseurs sur les lubrificateurs conformément à l'ISO 6301‑1. Le présent document a pour objet: — de faciliter la comparaison des lubrificateurs en normalisant les méthodes d'essai et la présentation des valeurs obtenues lors de ces essais; — d'apporter une aide afin que les lubrificateurs soient correctement utilisés dans les systèmes d'air comprimé. Les essais spécifiés ont pour but de permettre la comparaison entre les différents types de lubrificateurs; il ne s'agit en aucun cas d'essais de production à effectuer pour chaque lubrificateur fabriqué.
General Information
Relations
Standards Content (Sample)

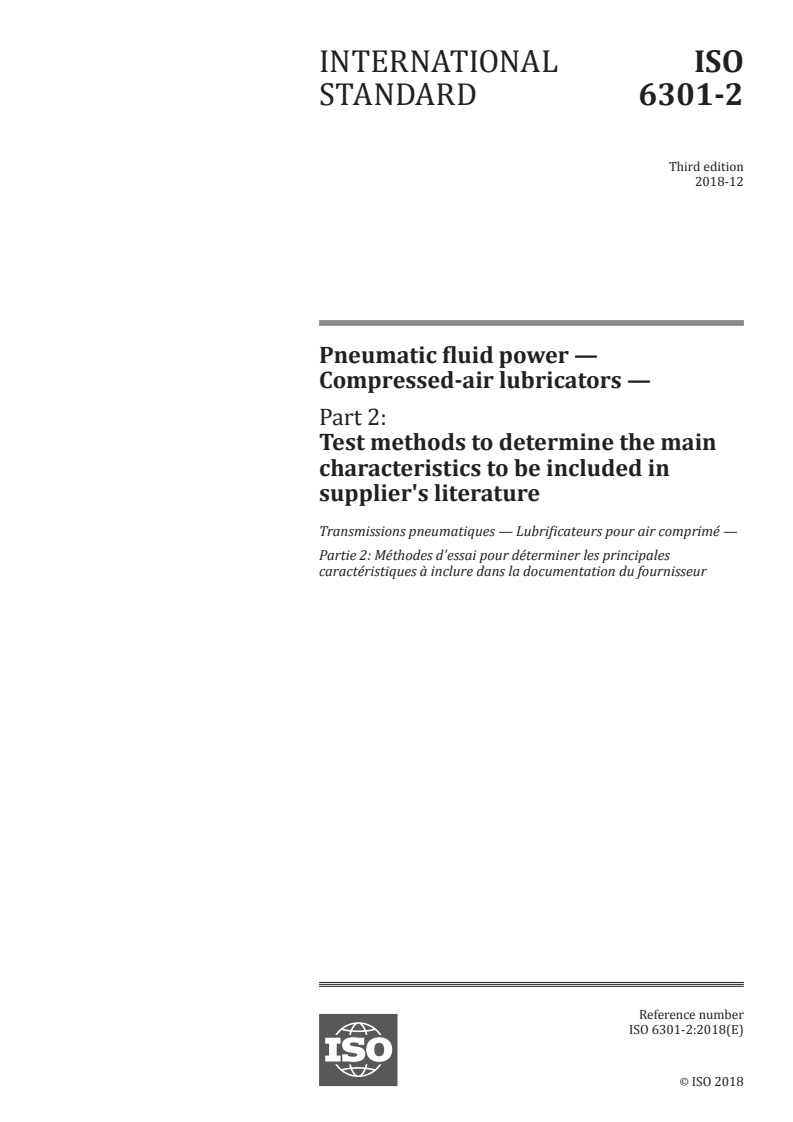

INTERNATIONAL ISO
STANDARD 6301-2
Third edition
2018-12
Pneumatic fluid power —
Compressed-air lubricators —
Part 2:
Test methods to determine the main
characteristics to be included in
supplier's literature
Transmissions pneumatiques — Lubrificateurs pour air comprimé —
Partie 2: Méthodes d'essai pour déterminer les principales
caractéristiques à inclure dans la documentation du fournisseur
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

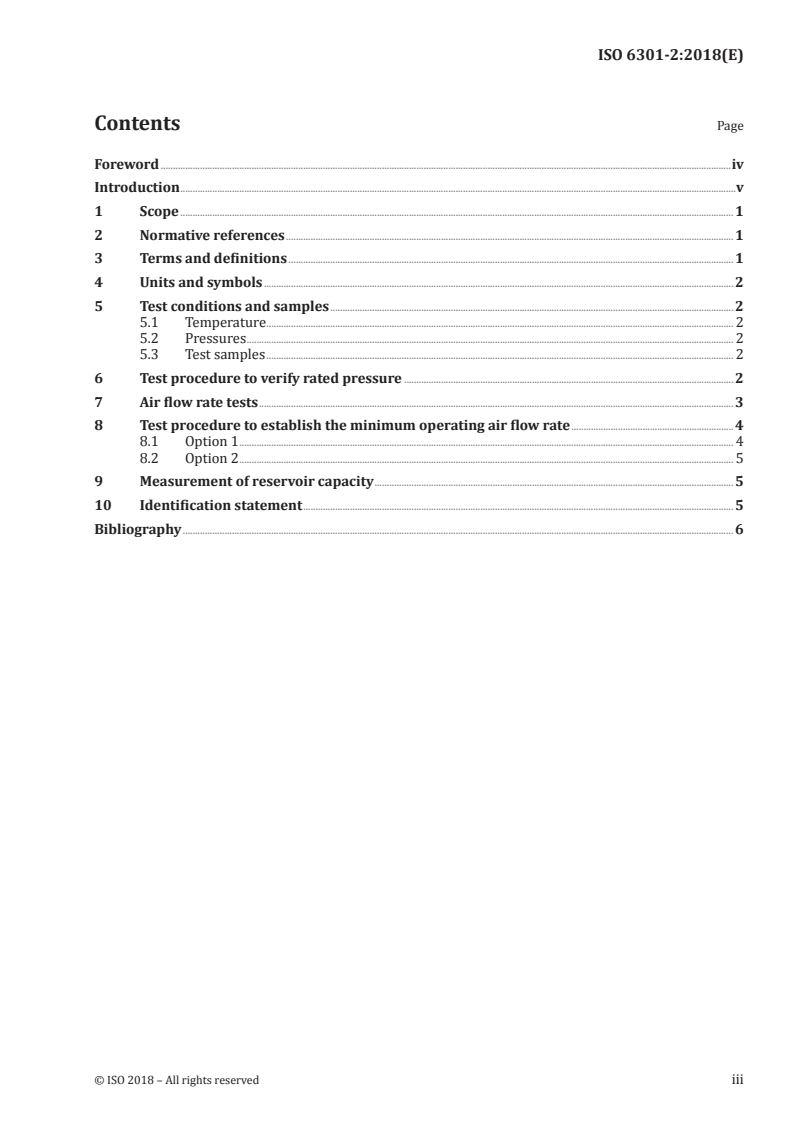

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Units and symbols . 2
5 Test conditions and samples . 2
5.1 Temperature . 2
5.2 Pressures . 2
5.3 Test samples . 2
6 Test procedure to verify rated pressure . 2
7 Air flow rate tests . 3
8 Test procedure to establish the minimum operating air flow rate .4
8.1 Option 1 . 4
8.2 Option 2 . 5
9 Measurement of reservoir capacity . 5
10 Identification statement . 5
Bibliography . 6

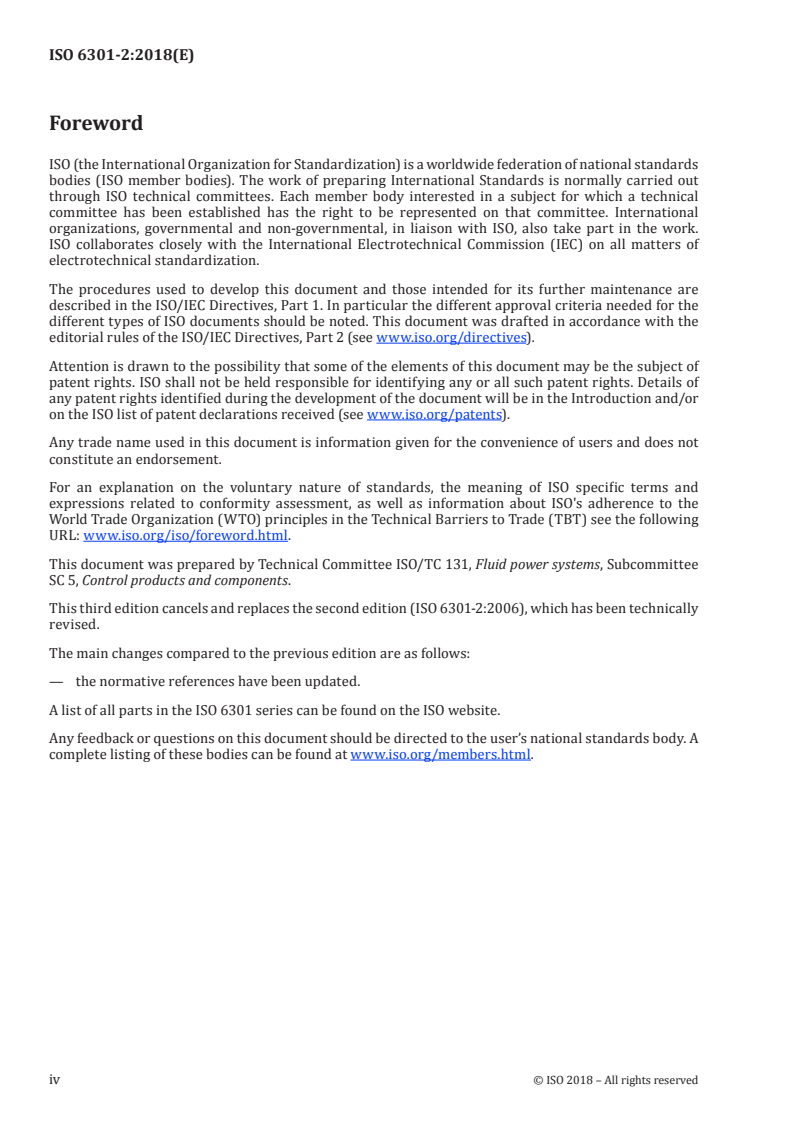

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee
SC 5, Control products and components.
This third edition cancels and replaces the second edition (ISO 6301-2:2006), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— the normative references have been updated.
A list of all parts in the ISO 6301 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved
Introduction
In pneumatic fluid power systems, power is transmitted and controlled through air under pressure
within a circuit. Where lubrication of the air media is desired, compressed air lubricators are
components designed to introduce the required quantity of lubricant into the air stream.
INTERNATIONAL STANDARD ISO 6301-2:2018(E)
Pneumatic fluid power — Compressed-air lubricators —
Part 2:
Test methods to determine the main characteristics to be
included in supplier's literature
1 Scope
This document specifies tests, procedures and a method of presenting the results concerning the
parameters that define the main characteristics to be included in the supplier’s literature of lubricators
conforming to ISO 6301-1.
This document can be applied:
— to facilitate the comparison of lubricators by standardizing test methods and presentation of test data;
— to assist in the proper application of lubricators in compressed-air systems.
The tests specified are intended to allow comparison between the different types of lubricators; they
are not production tests to be carried out on each lubricator manufactured.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3, Preferred numbers — Series of preferred numbers
ISO 1219-1, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1:
Graphical symbols for conventional use and data-processing applications
ISO 2944, Fluid power systems and components — Nominal pressures
ISO 3448, Industrial liquid lubricants — ISO viscosity classification
ISO 5598, Fluid power systems and components — Vocabulary
ISO 6301-1:2017, Pneumatic fluid power — Compressed-air lubricators — Part 1: Main characteristics to
be included in supplier's literature and product-marking requirements
ISO 6358-1:2013, Pneumatic fluid power — Determination of flow-rate characteristics of components
using compressible fluids — Part 1: General rules and test methods for steady-state flow
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 and ISO 6301-1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http: //www .electropedia .org/
— ISO Online browsing platform: available at https: //www .iso .org/obp
4 Units and symbols
Units from ISO 80000-1
...

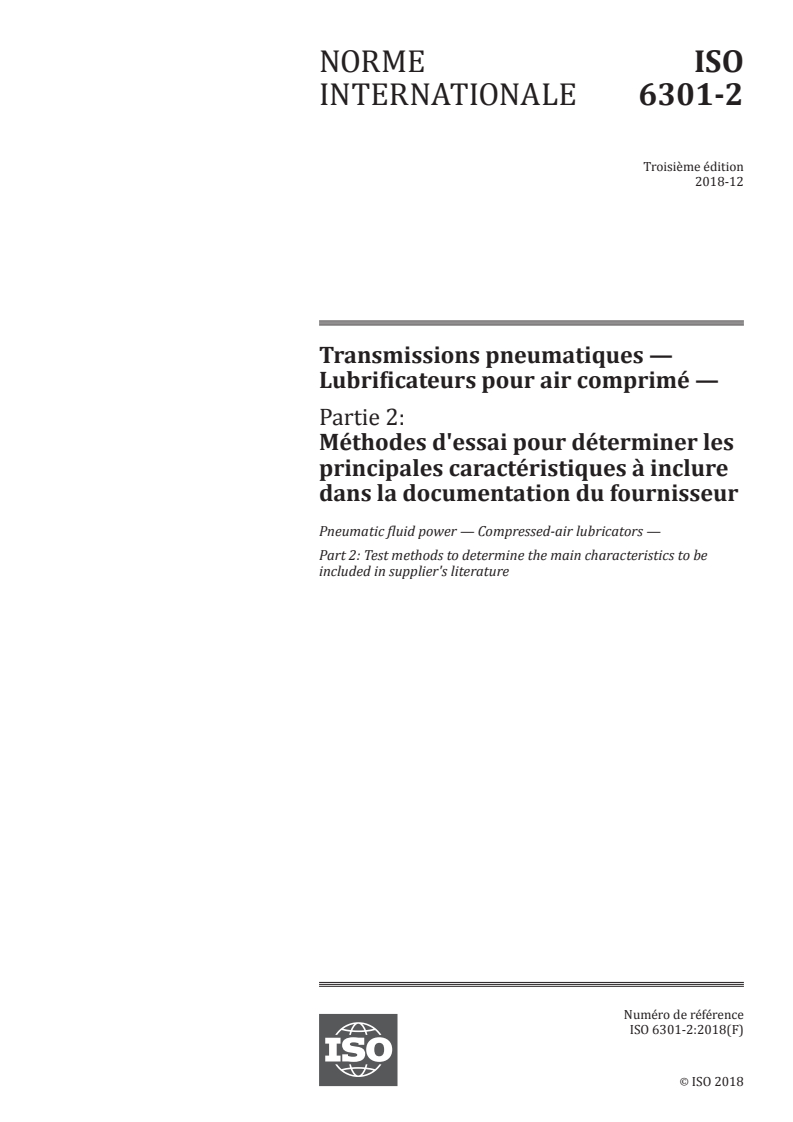

NORME ISO
INTERNATIONALE 6301-2
Troisième édition
2018-12
Transmissions pneumatiques —
Lubrificateurs pour air comprimé —
Partie 2:
Méthodes d'essai pour déterminer les
principales caractéristiques à inclure
dans la documentation du fournisseur
Pneumatic fluid power — Compressed-air lubricators —
Part 2: Test methods to determine the main characteristics to be
included in supplier's literature
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

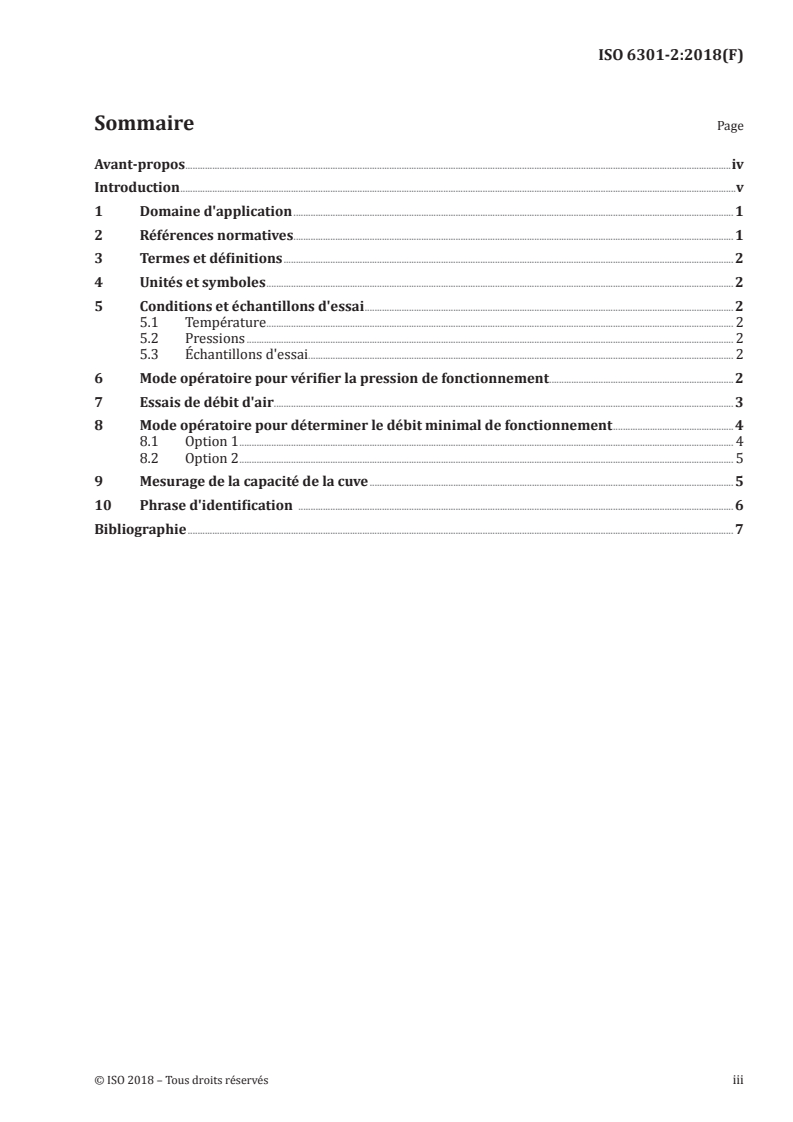

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Unités et symboles . 2
5 Conditions et échantillons d'essai . 2
5.1 Température . 2
5.2 Pressions . 2
5.3 Échantillons d'essai . . 2
6 Mode opératoire pour vérifier la pression de fonctionnement . 2
7 Essais de débit d'air . 3
8 Mode opératoire pour déterminer le débit minimal de fonctionnement .4
8.1 Option 1 . 4
8.2 Option 2 . 5
9 Mesurage de la capacité de la cuve . 5
10 Phrase d'identification . 6
Bibliographie . 7

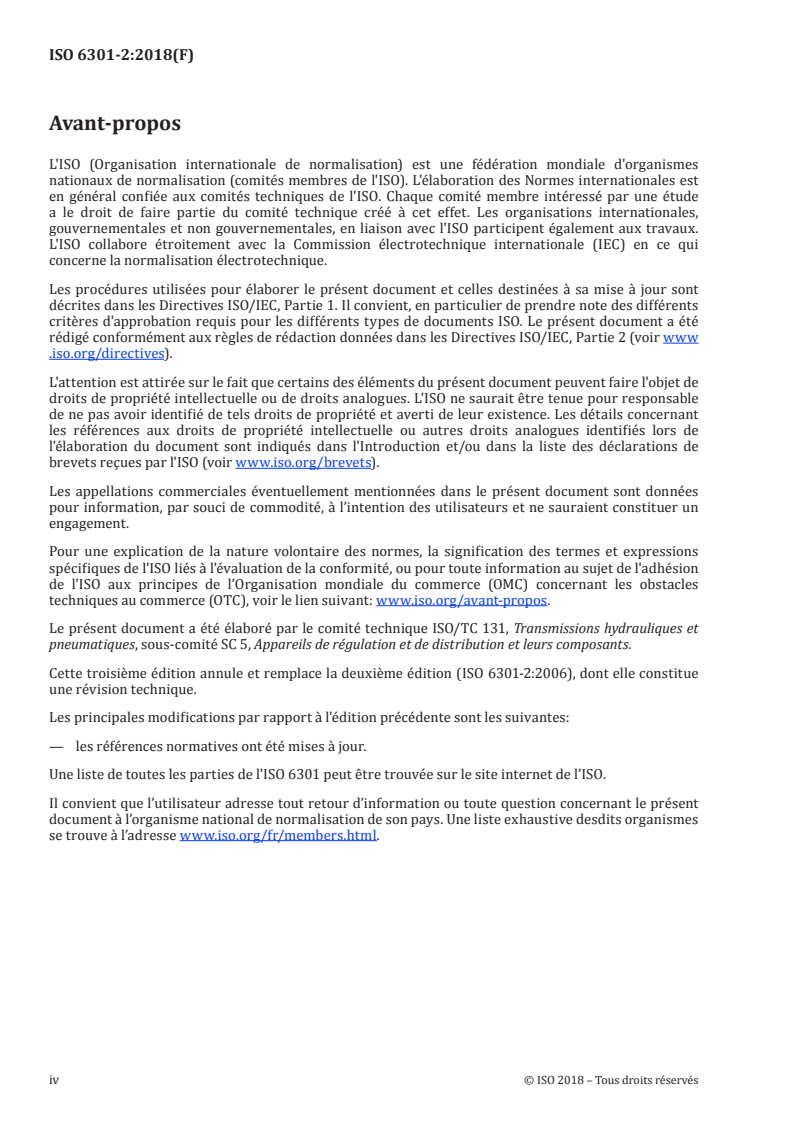

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 5, Appareils de régulation et de distribution et leurs composants.
Cette troisième édition annule et remplace la deuxième édition (ISO 6301-2:2006), dont elle constitue
une révision technique.
Les principales modifications par rapport à l'édition précédente sont les suivantes:
— les références normatives ont été mises à jour.
Une liste de toutes les parties de l'ISO 6301 peut être trouvée sur le site internet de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés
Introduction
Dans les systèmes de transmissions pneumatiques, l'énergie est transmise et commandée par
l'intermédiaire d'air sous pression circulant dans un circuit fermé. Lorsqu'une lubrification de l'air
est souhaitée, les lubrificateurs d'air sont des composants destinés à introduire dans la veine d'air la
quantité de lubrifiant nécessaire.
NORME INTERNATIONALE ISO 6301-2:2018(F)
Transmissions pneumatiques — Lubrificateurs pour air
comprimé —
Partie 2:
Méthodes d'essai pour déterminer les principales
caractéristiques à inclure dans la documentation du
fournisseur
1 Domaine d'application
Le présent document spécifie les essais, les modes opératoires et une méthode de présentation des
résultats relatifs aux paramètres qui définissent les principales caractéristiques à inclure dans la
documentation des fournisseurs sur les lubrificateurs conformément à l'ISO 6301-1.
Le présent document a pour objet:
— de faciliter la comparaison des lubrificateurs en normalisant les méthodes d'essai et la présentation
des valeurs obtenues lors de ces essais;
— d'apporter une aide afin que les lubrificateurs soient correctement utilisés dans les systèmes d'air
comprimé.
Les essais spécifiés ont pour but de permettre la comparaison entre les différents types de lubrificateurs;
il ne s'agit en aucun cas d'essais de production à effectuer pour chaque lubrificateur fabriqué.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 3, Nombres normaux — Séries de nombres normaux
ISO 1219-1, Transmissions hydrauliques et pneumatiques — Symboles graphiques et schémas de circuit —
Partie 1: Symboles graphiques en emploi conventionnel et informatisé
ISO 2944, Transmissions hydrauliques et pneumatiques — Pressions nominales
ISO 3448, Lubrifiants liquides industriels — Classification ISO selon la viscosité
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 6301-1:2017, Transmissions pneumatiques — Lubrificateurs pour air comprimé — Partie 1: Principales
caractéristiques à inclure dans la documentation du fournisseur et exigences de marquage du produit
ISO 6358-1:2013, Transmissions pneumatiques — Détermination des caractéristiques de débit des
composants traversés par un fluide compressible — Partie 1: Règles générales et méthodes d'essai en
régime stationnaire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5598 et dans
l'ISO 6301-1 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
4 Unités et symboles
Les unités de l'ISO 80000-1 sont généralement utilisées dans les transmissions pneumatiques,
notamment:
— la pression relative, exprimée en kilopascal (bar);
— la température, exprimée en degrés Celcius;
— le débit d'air, exprimé en litres par seconde ou en décimètres cubes par seconde (à l’Atomsphère
normalisée de référence, ANR) (voir l’ISO 8778).
Les symboles graphiques
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
