Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 25178-1
First edition
2016-04-15
Geometrical product specifications
(GPS) — Surface texture: Areal —
Part 1:
Indication of surface texture
Spécification géométrique des produits (GPS) — État de surface:
Surfacique —
Partie 1: Indication des états de surface
Reference number
©
ISO 2016
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
Contents Page
Foreword .iv
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Graphical symbols for the indication of areal surface texture . 1
5 Composition of complete graphical symbol for areal surface texture .3
5.1 General . 3
5.2 Positions of surface texture requirements . 3
6 Indication of areal surface parameters . 4
6.1 Definition of the tolerance . 4
6.2 Definition of the parameter . 5
6.3 Indication of manufacturing method or related information . 5
6.4 Indication of surface lay . 5
6.5 Indication of machining allowance . 7
6.6 Position on drawings and other technical product documentation. 7
6.7 Proportions and dimensions of graphical symbols . 7
6.8 Orientation of the evaluation area . 7
7 Coordinate system . 7
8 Digital product definition data . 8
Annex A (normative) Proportions and dimensions of graphical symbols .9
Annex B (normative) Indications for unambiguous surface texture specifications .11
Annex C (informative) Examples of indications of areal surface texture requirements .15
Annex D (informative) Recommended procedures for indication of intersection planes.19
Annex E (informative) ISO special specification elements for areal surface texture .22
Annex F (informative) Relation to the GPS matrix model .24
Bibliography .25

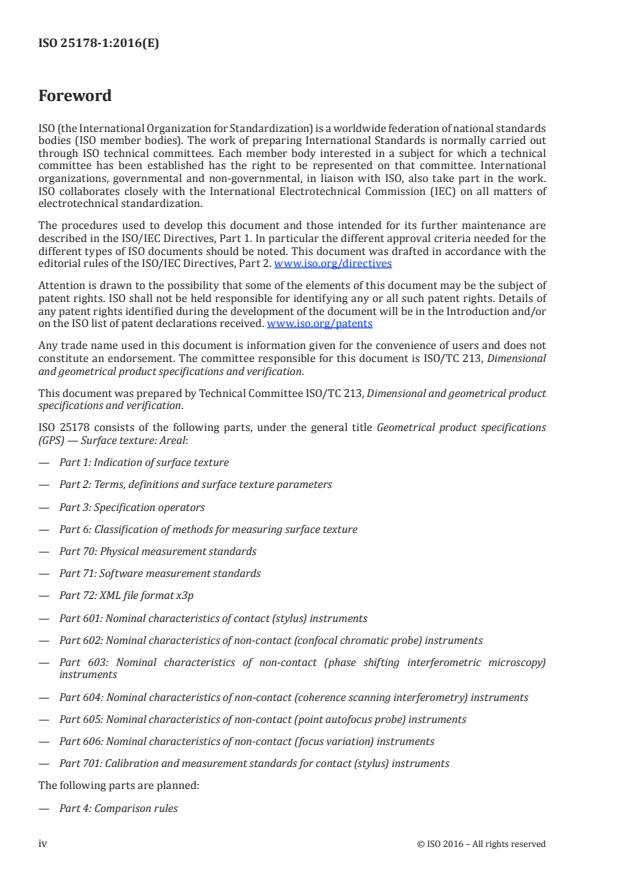

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received. www.iso.org/patents
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement. The committee responsible for this document is ISO/TC 213, Dimensional
and geometrical product specifications and verification.
This document was prepared by Technical Committee ISO/TC 213, Dimensional and geometrical product
specifications and verification.
ISO 25178 consists of the following parts, under the general title Geometrical product specifications
(GPS) — Surface texture: Areal:
— Part 1: Indication of surface texture
— Part 2: Terms, definitions and surface texture parameters
— Part 3: Specification operators
— Part 6: Classification of methods for measuring surface texture
— Part 70: Physical measurement standards
— Part 71: Software measurement standards
— Part 72: XML file format x3p
— Part 601: Nominal characteristics of contact (stylus) instruments
— Part 602: Nominal characteristics of non-contact (confocal chromatic probe) instruments
— Part 603: Nominal characteristics of non-contact (phase shifting interferometric microscopy)
instruments
— Part 604: Nominal characteristics of non-contact (coherence scanning interferometry) instruments
— Part 605: Nominal characteristics of non-contact (point autofocus probe) instruments
— Part 606: Nominal characteristics of non-contact (focus variation) instruments
— Part 701: Calibration and measurement standards for contact (stylus) instruments
The following parts are planned:
— Part 4: Comparison rules
iv © ISO 2016 – All rights reserved
— Part 5: Verification operators
1)
— Part 600: Metrological characteristics for areal-topography measuring methods
— Part 607: Nominal characteristics of non-contact (confocal microscopy) instruments
— Part 700: Calibration and verification of metrological characteristics of areal-topography measuring
instruments
1) Part 600 is intended to contain provisions that are in common with the other 600-level parts of ISO 25178.
Once Part 600 has been submitted as a Final Draft International Standard, provisions of the other 600-level parts
that are then redundant with provisions of Part 600 will be removed from them.
Introduction
This part of the ISO 25178- series standards is a geometrical product specification standard and is to
be regarded as a general GPS standard (see ISO 14638). It influences the chain link A of the chains of
standards on areal surface texture.
The ISO GPS Masterplan given in ISO 14638 gives an overview of the ISO GPS system of which this
document is a part. The fundamental rules of ISO GPS given in ISO 8015 apply to this document.
The default decision rules given in ISO 14253-1 apply to specifications made in accordance with this
document, unless otherwise stated.
For more detailed information of the relation of this standard to the GPS matrix model, see Annex F.
This part of ISO 25178 covers the indication of areal surface texture
vi © ISO 2016 – All rights reserved
INTERNATIONAL STANDARD ISO 25178-1:2016(E)
Geometrical product specifications (GPS) — Surface
texture: Areal —
Part 1:
Indication of surface texture
1 Scope
This part of ISO 25178 specifies the rules for indication of areal surface texture in technical product
documentation (e.g. drawings, specifications, contracts, reports) by means of graphical symbols.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 1101:2012, Geometrical product specifications (GPS) — Geometrical tolerancing — Tolerances of form,
orientation, location and run-out
ISO 1302:2002, Geometrical Product Specifications (GPS) — Indication of surface texture in technical
product documentation
ISO 3098-2, Technical product documentation — Lettering — Part 2: Latin alphabet, numerals and marks
ISO 14406, Geometrical product specifications (GPS) — Extraction
ISO 16792, Technical product documentation — Digital product definition data practices
ISO 25178-2:2012, Geometrical product specifications (GPS) — Surface texture: Areal — Part 2: Terms,
definitions and surface texture parameters
ISO 25178-3:2012, Geometrical product specifications (GPS) — Surface texture: Areal — Part 3:
Specification operators
ISO 81714-1, Design of graphical symbols for use in the technical documentation of products — Part 1:
Basic rules
3 Terms and definitions
For the purpose of this document, the terms and definitions given in ISO 1101, ISO 1302, ISO 14406,
ISO 16792, ISO 25178-2 and ISO 25178-3 apply.
4 Graphical symbols for the indication of areal surface texture
Requirements for areal surface texture are indicated on technical product documentation by graphical
symbols, each having its own significant meaning. The symbols used are similar to the ones defined in
ISO 1302:2002, Clause 4. To identify that the requirement is an areal surface texture, a rhomb is added
to the symbol, see Table 1.
Table 1 — Graphical symbols for the indication of areal surface texture
No. Description Symbol
1 Basic graphical symbol for areal surface texture
2 Expanded graphical symbol indicating removal of material required
3 Expanded graphical symbol indicating removal of material not permitted
4 Complete graphical symbol.
Any manufacturing process permitted
5 Complete graphical symbol
Material shall be removed
6 Complete graphical symbol
Material shall not be removed
7 Complete graphical symbol
With “all around” modifier
When the same surface texture is required on all surfaces around a workpiece outline (integral
features), represented on the drawing by a closed outline of the workpiece, a circle shall be added to the
complete graphical symbol as illustrated in Table 1 and shown in Figure 1.
Surfaces shall be indicated independently if any ambiguity may arise from the all-around indication.
Figure 1 — Areal surface requirement for all six surfaces represented by outline on workpiece
2 © ISO 2016 – All rights reserved
The outline on the drawing in Figure 1 represents the six surfaces shown on the 3 D-representation of
the workpiece (the front and rear surfaces not included).
NOTE In 3-D annotation, it might be helpful to add an intersection plane indicator to make the annotation
drawing plane independent. For further instructions, see Annex D.
5 Composition of complete graphical symbol for areal surface texture
5.1 General
In order to ensure that an areal surface texture requirement is unambiguous, it is necessary, in addition
to the indication of both a surface texture parameter and its numerical value, to specify additional
requirements (e.g. type of scale limitation, transmission band, type of filters, manufacturing process,
surface lay and possible machining allowances). It may also be necessary to set up requirements for
several different surface texture parameters in order that the surface texture requirements ensure the
functional properties of the su
...
