ISO 19828:2017
(Main)Welding for aerospace applications — Visual inspection of welds
Welding for aerospace applications — Visual inspection of welds
ISO 19828:2017 specifies the requirements for visual inspection of welds in metallic materials and requirements for qualification and certification of personnel for visual weld inspection. ISO 19828:2017 is also applicable to the visual inspection of the joint prior to or between welding sequences, and of brazed joints. In this case, the contents of theoretical and practical training will need to be adapted accordingly.
Soudage pour applications aérospatiales — Contrôle visuel des soudures
Le présent document spécifie les exigences pour le contrôle visuel des soudures dans les matériaux métalliques ainsi que les exigences pour la qualification et la certification du personnel chargé du contrôle visuel. Ce document s’applique également au contrôle visuel des assemblages avant ou entre des séquences de soudage, ainsi que des assemblages brasés. Dans ce cas, le contenu de la formation théorique et pratique devra être adapté en conséquence.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 19828
First edition
2017-04
Welding for aerospace applications —
Visual inspection of welds
Soudage pour applications aérospatiales — Inspection visuelle des
soudures
Reference number
©
ISO 2017
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved

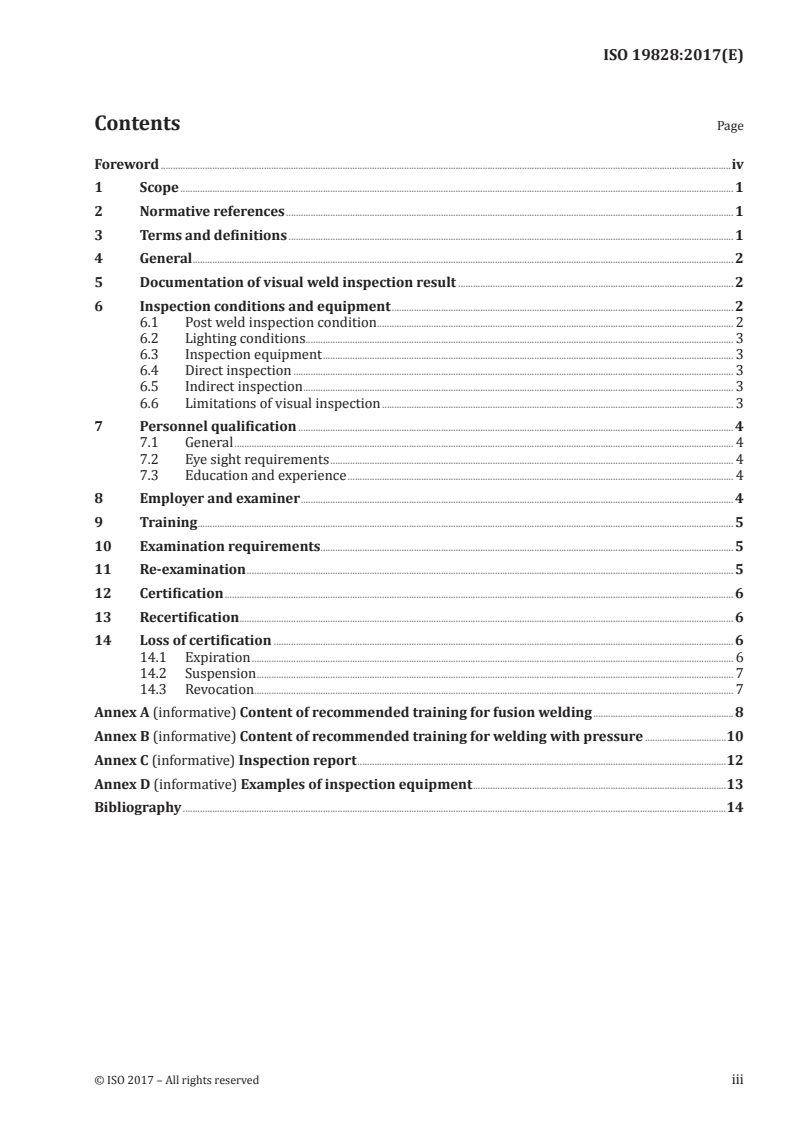

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General . 2
5 Documentation of visual weld inspection result . 2
6 Inspection conditions and equipment . 2
6.1 Post weld inspection condition . 2
6.2 Lighting conditions . 3
6.3 Inspection equipment . 3
6.4 Direct inspection . 3
6.5 Indirect inspection . 3
6.6 Limitations of visual inspection . 3
7 Personnel qualification . 4
7.1 General . 4
7.2 Eye sight requirements . 4
7.3 Education and experience . 4
8 Employer and examiner . 4
9 Training . 5
10 Examination requirements. 5
11 Re-examination . 5
12 Certification . 6
13 Recertification . 6
14 Loss of certification . 6
14.1 Expiration . 6
14.2 Suspension . 7
14.3 Revocation. 7
Annex A (informative) Content of recommended training for fusion welding .8
Annex B (informative) Content of recommended training for welding with pressure .10
Annex C (informative) Inspection report .12
Annex D (informative) Examples of inspection equipment .13
Bibliography .14

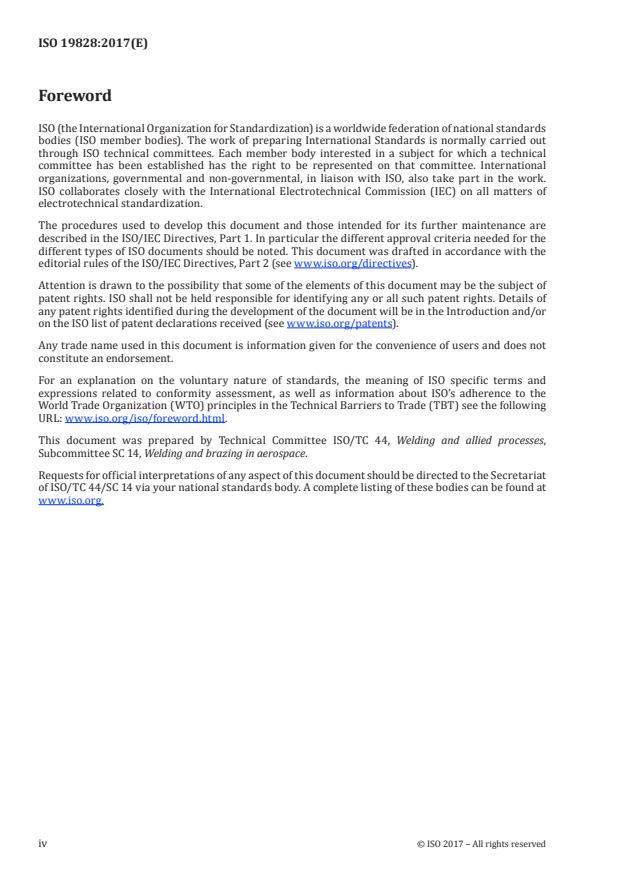

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: w w w . i s o .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes,
Subcommittee SC 14, Welding and brazing in aerospace.
Requests for official interpretations of any aspect of this document should be directed to the Secretariat
of ISO/TC 44/SC 14 via your national standards body. A complete listing of these bodies can be found at
www .iso .org.
iv © ISO 2017 – All rights reserved
INTERNATIONAL STANDARD ISO 19828:2017(E)
Welding for aerospace applications — Visual inspection
of welds
1 Scope
This document specifies the requirements for visual inspection of welds in metallic materials and
requirements for qualification and certification of personnel for visual weld inspection.
This document is also applicable to the visual inspection of the joint prior to or between welding
sequences, and of brazed joints. In this case, the contents of theoretical and practical training will need
to be adapted accordingly.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 18490, Non-destructive testing — Evaluation of vision acuity of NDT personnel
1)
EN 4179 , Aerospace series — Qualification and approval of personnel for non-destructive testing
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at http:// www. iso. org/o bp
— IEC Electropedia: available at http:// www.e lectropedia. org/
3.1
authorization
written statement by an employer that an individual is entitled to perform visual weld inspection
within the organization
3.2
examiner
person who is designated by the employer to certify and recertify visual weld inspectors
Note 1 to entry: The examiner can be at the employer’s or an external organization.
3.3
employer
organization employing or contracting the services of one or more individuals who perform visual weld
inspection, including self-employed individuals
[10]
1) Under a Memorandum of Understanding, this is identical to NAS 410 .
3.4
inspection plan
document providing an overview of the sequence of inspections and tests, including appropriate
resources and procedures to be referenced by the manufacturing plan
[SOURCE: ISO 13880:1999, 3.7]
3.5
weld zone
zone containing the weld metal and the heat-affected zones
[SOURCE: ISO/TR 25901-1:2016, 2.1.2.3]
4 General
Weld zones shall meet all specified requirements, as defined in the applicable engineering documents
and as detailed in an inspection plan.
As a minimum, the following aspects shall be included in the visual inspection process of weld zones:
a) presence and location of joints as specified in drawings;
b) appearance (e.g. colouration, oxidation, contamination);
c) visible discontinuities (e.g. surface cracks, lack of fusion, overlaps, undercut, spatter);
d) joint dimension (e.g. fillet weld size, weld reinforcement, weld width);
e) joint geometry (e.g. mismatch, concavity);
f) welds shall be correctly located according to drawing or engineering definition.
5 Documentation of visual weld inspection result
The result of visual weld inspection shall be documented. This can be done by a personalized inspector
stamp and/or signature in the manufacturing documentation.
If a comprehensive inspection report is requested, the recommended minimum requirements are given
in Annex C.
6 Inspection conditions and equipment
6.1 Post weld inspection condition
Unless otherwise specified, weld zones shall be inspected in the as-welded condition.
In case of a mechanical weld zone rework (dressing) or re-welding, the weld zone shall be re-inspected
after rework or re-welding.
If, as an aid to manufacture, any attachment that is temporarily welded to the component to facilitate
production or assembly is removed, it shall be removed in a way that the component is not damaged.
The area where the attachment was fixed shall be inspected for defects.
Where there is doubt as to the result of visual inspection, the engineering/design authority shall be
consulted.
2 © ISO 2017 – All rights reserved
6.2 Lighting conditions
The lighting conditions for inspection are best achieved by oblique dominant illumination combined
with subdued background lighting. The minimum white light illumination of a 1 000 lx shall be available
within the inspection area.
6.3 Inspection equipment
Examples of equipment applicable to visual inspection are given in Annex D.
6.4 Direct inspection
For direct inspection, there shall be a direct line of sight to the surface being inspected.
Direct inspection may be performed with the aid of magnification up to maximum 10×.
For direct inspection, the access shall be sufficient to view the surface to be inspected within a
maximum of 400 mm. The angle of inspection should not be less than 30° (see Figure 1), unless required
by specific lighting and surface texture co
...
