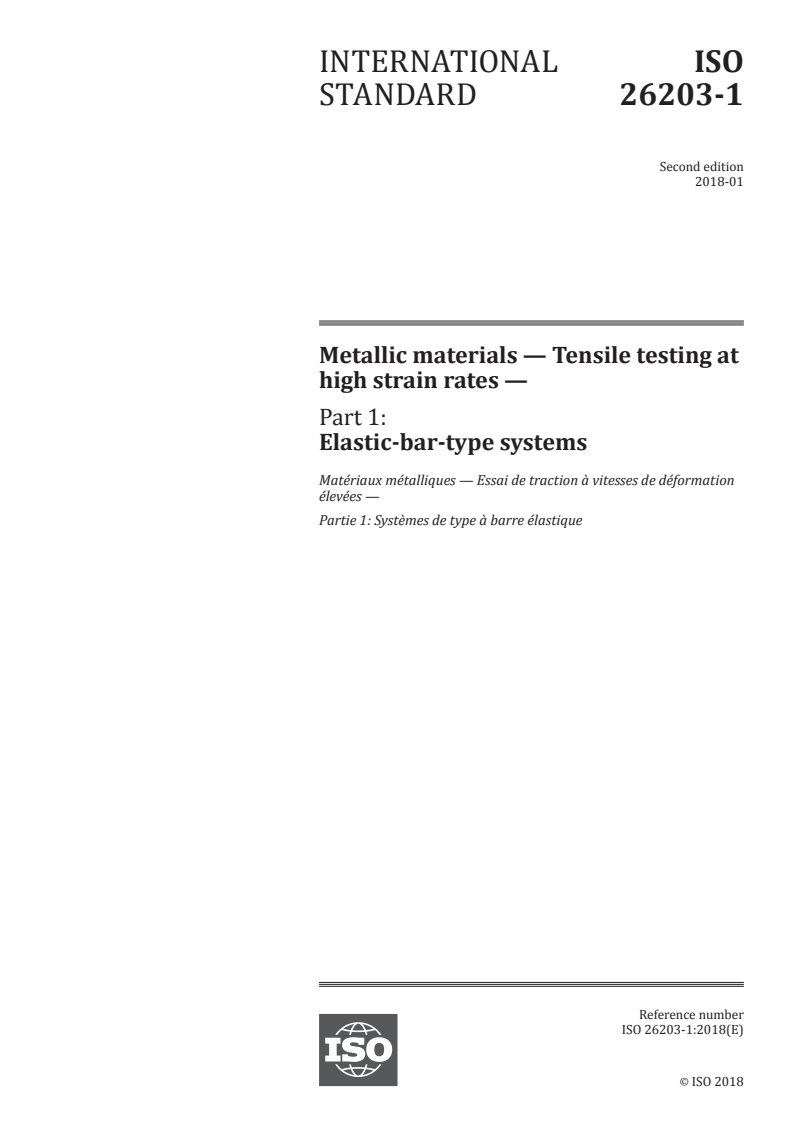

INTERNATIONAL ISO
STANDARD 26203-1
Second edition
2018-01
Metallic materials — Tensile testing at
high strain rates —
Part 1:
Elastic-bar-type systems
Matériaux métalliques — Essai de traction à vitesses de déformation
élevées —
Partie 1: Systèmes de type à barre élastique
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

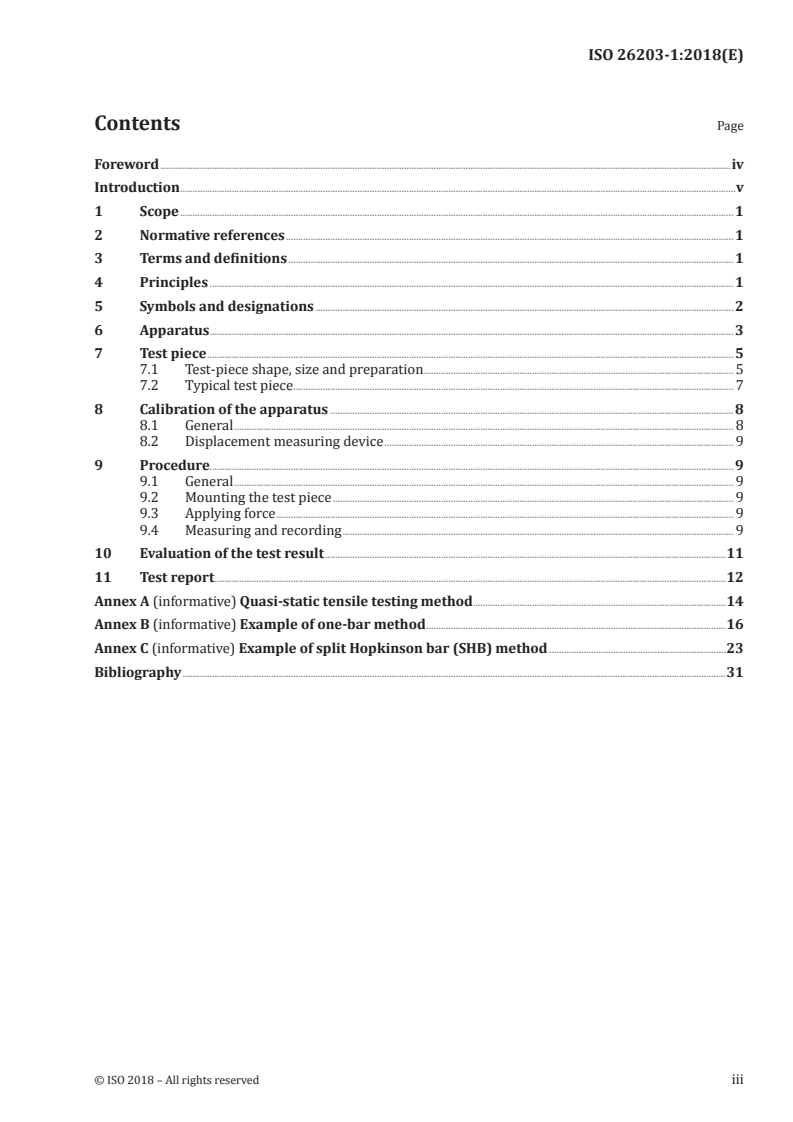

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principles . 1
5 Symbols and designations . 2
6 Apparatus . 3
7 Test piece . 5
7.1 Test-piece shape, size and preparation . 5
7.2 Typical test piece . 7
8 Calibration of the apparatus . 8
8.1 General . 8
8.2 Displacement measuring device . 9
9 Procedure. 9
9.1 General . 9
9.2 Mounting the test piece . 9
9.3 Applying force . 9
9.4 Measuring and recording . 9
10 Evaluation of the test result .11
11 Test report .12
Annex A (informative) Quasi-static tensile testing method .14
Annex B (informative) Example of one-bar method .16
Annex C (informative) Example of split Hopkinson bar (SHB) method .23
Bibliography .31

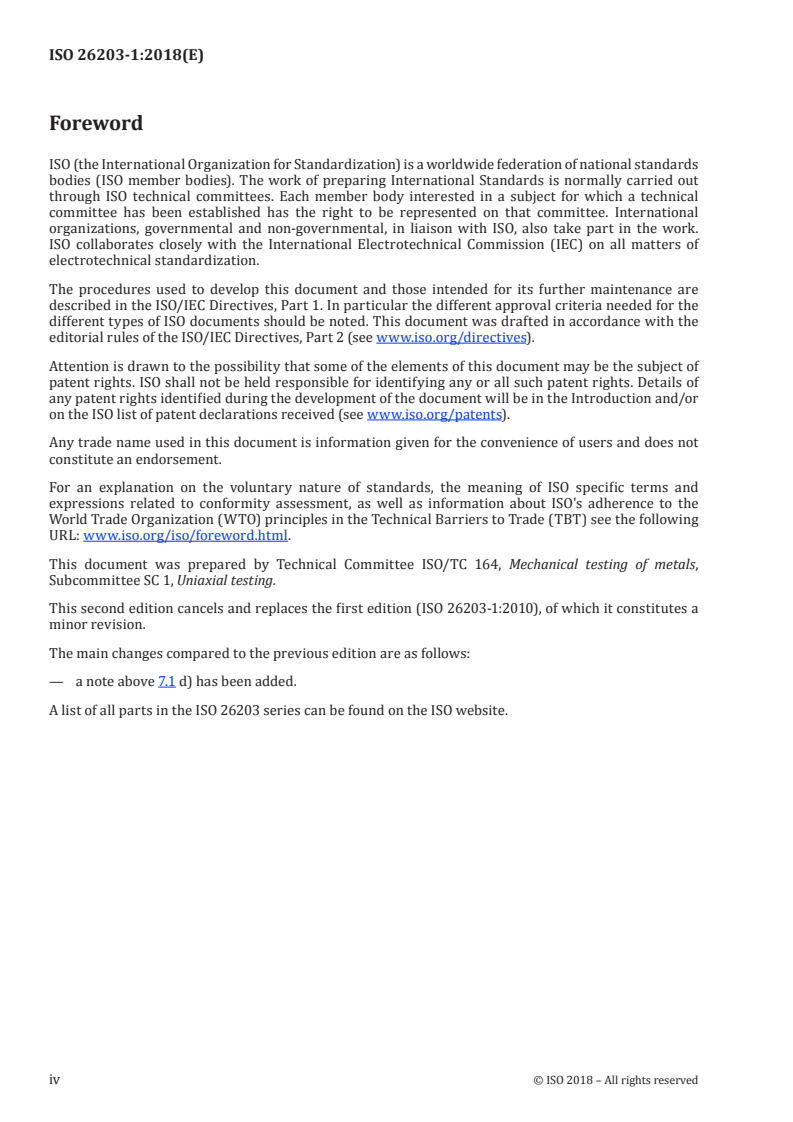

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 164, Mechanical testing of metals,
Subcommittee SC 1, Uniaxial testing.
This second edition cancels and replaces the first edition (ISO 26203-1:2010), of which it constitutes a
minor revision.
The main changes compared to the previous edition are as follows:
— a note above 7.1 d) has been added.
A list of all parts in the ISO 26203 series can be found on the ISO website.
iv © ISO 2018 – All rights reserved
Introduction
Tensile testing of metallic sheet materials at high strain rates is important to achieve a reliable analysis
3 −1
of vehicle crashworthiness. During a crash event, the maximum strain rate often reaches 10 s , at
which the strength of the material can be significantly higher than that under quasi-static loading
conditions. Thus, the reliability of crash simulation depends on the accuracy of the input data specifying
the strain-rate sensitivity of the materials.
Although there are several methods for high-strain rate testing, solutions for three significant problems
are required.
The first problem is the noise in the force measurement signal.
— The test force is generally detected at a measurement point on the force measurement device that is
located some distance away from the test piece.
— Furthermore, the elastic wave which has already passed the measurement point returns there by
reflection at the end of the force measurement device. If the testing time is comparable to the time
for wave propagation through the force measurement device, the stress-strain curve may have large
oscillations as a result of the superposition of the direct and indirect waves. In quasi-static testing,
contrarily, the testing time is sufficiently long to have multiple round-trips of the elastic wave. Thus,
the force reaches a saturated state and equilibrates at any point of the force measurement device.
— There are two opposing solutions for this problem.
— The first solution is to use a short force measurement device which will reach the saturated
state quickly. This approach is often adopted in the servo-hydraulic type system.
— The second solution is to use a very long force measurement device which allows the completion
of a test before the reflected wave returns to the measurement point. The elastic-bar-type
system is based on the latter approach.
The second problem is the need for rapid and accurate measurements of displacement or test piece
elongation.
— Conventional extensometers are unsuitable because of their large inertia. Non-contact type methods
such as optical and laser devices should be adopted. It is also acceptable to measure displacements
using the theory of elastic wave propagation in a suitably-designed apparatus, examples of which
are discussed in this document.
— The displacement of the bar end can be simply calculated from the same data as force measurement,
i.e. the strain history at a known position on the bar. Thus, no assessment of machine stiffness is
required in the elastic-bar-type system.
The last problem is the inhomogeneous section force distributed along the test piece.
— In quasi-static testing, a test piece with a long parallel section and large fillets is recommended to
achieve a homogeneous uniaxial-stress state in the gauge section. In order to achieve a valid test
with force equilibrium during the dynamic test, the test piece is to be designed differently from the
typically designed quasi-static test piece. Dynamic test pieces are intended to be generally smaller
in the dimension parallel to the loading axis than the test pieces typically used for quasi-static
testing.
The elastic-bar-type system can thus provide solutions for dynamic testing problems and is widely
3 −1
used to obtain accurate stress-strain curves at around 10 s . The International Iron and Steel
Institute developed the “Recommendations for Dynamic Tensile Testing of Sheet Steel” based on the
interlaboratory test conducted by various laboratories. The interlaboratory test results show the high
data quality obtained by the elastic-bar-type system. The developed knowledge on the elastic-bar-type
system is summarized in this document; ISO 26203-2 covers servo-hydraulic and other test systems
used for high-strain-rate tensile testing.
INTERNATIONAL STANDARD ISO 26203-1:2018(E)
Metallic materials — Tensile testing at high strain rates —
Part 1:
Elastic-bar-type systems
1 Scope
This document specifies methods for testing metallic sheet materials to determine the stress-strain
characteristics at high strain rates. This document covers the use of elastic-bar-type systems.
−3 3 −1
The strain-rate range between 10 and 10 s is considered to be the most relevant to vehicle crash
events based on experimental and numerical calculations such as the finite element analysis (FEA)
work for crashworthiness.
In order to evaluate the crashworthiness of a vehicle with accuracy, reliable stress-strain
−3 −1
characterization of metallic materials at strain rates higher than 10 s is essential.
2 −1
This test method covers the strain-rate range above 10 s .
−1 −1
NOTE 1 At strain rates lower than 10 s , a quasi-static tensile testing machine that is specified in ISO 7500-1
and ISO 6892-1 can be applied.
NOTE 2 This testing method is also applicable to tensile test-piece geometries other than the flat test pieces
considered here.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
elastic-bar-type system
measuring system in which the force-measuring device is lengthened in the axial direction to prevent
force measurement from being affected by waves reflected from the ends of the apparatus
Note 1 to entry: The designation “elastic-bar-type system” comes from the fact that this type of system normally
employs a long elastic bar as force-measuring device.
4 Principles
The stress-strain characteristics of metallic materials at high strain rates are evaluated.
−1
At a strain rate higher than 10 s , the signal of the loading force is greatly perturbed by multiple
passages of waves reflected within the load cell that is used in the quasi-static test. Thus, special
techniques are required for force measurement. This may be accomplished in two opposite ways:
— one is to lengthen the force measurement device in the loading direction, in order to finish the
measurement before the elastic wave is reflected back from the other end (elastic-bar-type systems);
— another way is to shorten the force measurement device, thus reducing the time needed to attain
dynamic equilibrium within the force measurement device and realizing its higher natural frequency
(servo-hydraulic type systems).
−1 −1
Tests at low strain rates (under 10 s ) can be carried out using a quasi-static tensile testing machine.
However, special considerations are required when this machine is used for tests at strain rates higher
than conventional ones. It is necessary to use a test piece specified for high-strain-rate testing methods.
Annex A provides details of the test procedure for this practice.
5 Symbols and designations
Symbols and their corresponding designations are given in Table 1.
Table 1 — Symbols and designations
Symbol Unit Designation
Test piece
a mm original thickness of a flat test piece
o
b mm original width of the parallel length of a flat test piece
o
b mm width(s) of the grip section of a test piece
g
L mm original gauge length [see 7.1 e)]
o
L mm parallel length
c
L mm total length that includes the parallel length and the shoulders
total
L mm final gauge length after fracture
u
r mm radius of the shoulder
S mm original cross-sectional area of the parallel length
o
S mm cross-sectional area of the elastic bar
b
Time
t s time
Elongation
percentage elongation after fracture
NOTE With non-proportional test pieces, the symbol A is supplemented with an index
A %
which shows the basic initial measured length in millimetres, e.g. A = Percentage
20mm
elongation after fracture with an original gauge length L = 20 mm.
o
A % specified upper limit of percentage elongation for mean strain rate
u
Displacement
u mm displacement by the elastic wave
u mm displacement at the end of the original gauge length
u mm displacement at the end of the original gauge length
u (t) mm displacement of the end of the elastic bar at time t
B
Strain
e — engineering strain
e — desired engineering strain before achieving equilibrium
s
ε — elastic strain
2 © ISO 2018 – All rights reserved
Table 1 (continued)
Symbol Unit Designation
ε — elastic strain at the end of the elastic bar (see Annex B)
B
ε — elastic strain at section C (see Annex B)
g
Strain rate
−1
s engineering strain rate
e
−1
s mean engineering strain rate
e
Force
F N force
F N maximum force
m
Stress
R MPa engineering stress
R MPa tensile strength
m
R MPa proof strength, total extension
t
Modulus of elasticity
E MPa modulus of elasticity
E MPa modulus of elasticity of the bar
b
Wave velocity
−1
c mm s velocity of the wave propagation in the elastic bar
−1
c mm s elastic wave propagation velocity in the test piece
Velocity
−1
v (t) mm s velocity of the impact block (see Annex B)
A
−1
v mm s particle velocity at any point in the bar (see Annex C)
−1
v mm s incident particle velocity (see Annex C)
i
−1
v mm s reflected particle velocity (see Annex C)
r
−1
v mm s transmitted particle velocity (see Annex C)
t
6 Apparatus
6.1 Elastic bar. By using a long elastic bar, the test should be finished before the elastic wave is
reflected back from the other end of the bar that is on the opposite side of the test piece. Consequently,
the force can be measured without being perturbed by the reflected waves. For this method, the one-bar
testing machine and the split Hopkinson bar (SHB) testing machine are normally used (see Annex B and
Annex C).
6.2 Input device. For the input method, open-loop-type loading is normally applied. The upper limit
−1
of the input speed is approximately 20 m s . For the SHB testing machine, a striker tube or striker bar is
used. For the one-bar testing machine, a hammer is normally used.
6.3 Clamping mechanism. A proper clamping mechanism (a method for connecting a test piece and
an elastic bar) is critical to data quality (see Annex B and Annex C).
The clamping fixtures for the SHB or one-bar testing machines are mounted directly on the elastic
bars. The clamping fixtures should be of the same material and diameter as the elastic bars to ensure
minimal impedance change when the stress wave propagates through the loading train. If a different
material or size is used, proper consideration should be made in the evaluation of stress and strain.
6.4 Force measurement device. Force should be measured by strain gauges of a suitably short gauge
length, typically 2 mm, attached to elastic bars that are directly connected with the test piece.
The location of the strain gauges should be in an area where the elastic wave is not influenced by end
effects. In order to measure a one-dimensional elastic wave, the strain gauges shall be attached at a
distance at least five times the diameter of the bars from the ends of the bars (see Annex B and Annex C).
2 −1
NOTE The measurable strain-rate range by this method is 10 s or higher. It is impractical to construct a
2 −1
testing machine for strain rates below 10 s because bar lengths of several tens of metres in length would be
required.
To ensure the validity of stress-strain curves, the straightness of the elastic bars is crucial. Proper
supports or guides for the elastic bars are essential in achieving this.
6.5 Displacement measurement device. Strain in the tensile test is represented by the ratio between
the relative displacement between two points in the gauge section, e.g. the initial and final gauge lengths
of the test piece.
Generally, in quasi-static testing, an extensometer attached to the gauge section of the test piece is used
and the measurement is accurate. However, at high strain rates, it is impossible to use this method due
to the inertia effects of the extensometer. Thus, displacement or test piece elongation measurement at
high strain rates shall use the non-contact type devices or strain gauges on elastic bars.
Measuring devices that can be utilized for measuring displacement in elastic-bar-type systems are
3 −1
described in 6.5.1 to 6.5.3. These devices are recommended for strain rates up to 10 s and measured
displacements should be recorded for the duration of the test. These devices may be used in combination.
For example, when devices 6.5.1 and 6.5.3 are used in combination, the displacement at one end of the
original gauge length (L ) is measured by the non-contact type displacement gauge (6.5.1) and the other
o
end is measured by the strain gauge (6.5.3) that is attached on the surface of the bar.
6.5.1 Non-contact type displacement gauge. The displacement at one end of the original gauge
length (L ) is measured and recorded by laser, optical or similar devices.
o
By using two 6.5.1 type devices or one 6.5.1 type device and one 6.5.3 type device, the variation of
L in Figure 1 (type-A test piece in Clause 7) with time can be measured and the elongation can be
total
calculated.
6.5.2 Non-contact type extensometer. High-speed cameras, Doppler or laser extensometers, or other
non-contact systems can be applied for measuring the variation of L in Figure 2 (type-B test piece in
c
Clause 7).
6.5.3 Strain gauge. The variation of displacement of the end of the elastic bar with time should be
calculated using Formula (1) which is based on the strain history measured by the strain gauge attached
to the elastic bar.
t
ut()=ctε ()dt (1)
BB0
∫
where
u (t) is the displacement of the end of the elastic bar at time t;
B
ε is the elastic strain at the end of the elastic bar (see Annex B);
B
c is the velocity of the wave propagation in the elastic bar.
6.6 Data acquisition instruments. Amplifiers and data recorders such as oscilloscopes are used to
assess stress-strain curves from raw signals. Each instrument should have a sufficiently high frequency
response. The frequency response of all elements in the electronic measurement system shall be selected
4 © ISO 2018 – All rights reserved
to ensure that all recorded data are not negatively influenced by the frequency response of any individual
component; typically, this requires minimum frequency response on the order of 500 kHz. For digital
data recorders, the minimum resolution of measured data should be 10 bits.
7 Test piece
7.1 Test-piece shape, size and preparation
Test-piece geometry is determined by the following requirements.
a) The required maximum strain rate determines the parallel length. A test piece of shorter length
can achieve higher strain rates. In order to achieve force equilibrium in the test piece, the parallel
length should be short enough at a given strain-rate range.
3 −1
b) In order to assure equilibrium of forces at the strain rates up to 10 s , the preferred parallel
length is less than 20 mm.
Uniform deformation over the parallel length of the test piece requires that the force should
be equilibrated at both ends of the test piece. Force propagates as an elastic wave. To achieve
equilibrium, at least the following inequality [see Formula (2)] should be satisfied:
L e
cs
≤ (2)
c e
where
L is the parallel length of the test piece;
c
c is the elastic wave propagation velocity in the test piece;
e is the desired engineering strain before achieving equilibrium;
s
is the testing strain rate.
e
c) The width of the test piece should be determined to obtain uniaxial stress during the test. The
following rule, shown in Formulae (3) and (4), should be applied:
L
o
≥2 (3)
b
o
b
o
≥2 (4)
a
o
where
a is the original thickness of a flat test piece;
o
b is the original width of the parallel length of a flat test piece;
o
L is the original gauge length.
o
NOTE Lower limit value of Formula (3), L /b = 2, can result in a highly non-uniform strain distribution
o o
when testing very high strength, low work-hardening materials such as Ti-6Al-4V and high strength steel.
d) Generally, unless impractical or unnecessary, the thickness of the test piece should be the full
thickness of the material as far as testing capacity permits.
e) The radius at the shoulder of the type-A test piece (see Figure 1) should be small enough that L
total
is considered as the original gauge length (L ). The radius at the shoulder of the type-B test piece
o
(see Figure 2) should be large enough that L is considered as the original gauge length (L ).
c o
For type-A and type-B test pieces, uncertainties exist in uniaxial tensile data calculated from
bar displacement. These uncertainties result from the non-uniformity of axial strain within the
original gauge length, used here as the reference gauge length for strain calculations. To assess
the potential effects of strain non-uniformity, it is recommended that two sets of quasi-static true-
stress versus true-strain data be compared, i.e.
1) one obtained from strain measurements based on bar displacements (i.e. the displacements
at the bar-end positions on the test piece) and referenced to L or L for the selected high
total o
strain-rate test piece geometry, and
2) the other obtained from strain measurements with an extensometer mounted to the central
part of the parallel reduced section of a conventional tensile test piece conforming to
ISO 6892-1.
The result of this comparison should be incorporated in the test report to provide an assessment
to potential users of high-strain-rate tensile data obtained with this document. If the difference is
outside of a value agreed by the user and the tester, then strain measurements based on local strain
measurements within the gauge length should be used.
f) The grip should have a much larger cross-section than that of the parallel length of the test piece
to ensure negligible deformation and definitely no plastic deformation at the grip zone. Usually,
because the thicknesses of the grip and gauge length of the test piece are the same, the ratio of the
grip and the gauge length width shall comply with the following rule shown in Formula (5):
b R
o t
< (5)
b R
g m
where
b is the original width of the parallel length of a flat test piece;
o
b is the width of the grip section of a test piece;
g
R is the tensile strength;
m
R is the proof strength, total extension.
t
g) Machined surface should be free of cold work, cracks, notches and other surface defects, which can
cause stress concentration.
6 © ISO 2018 – All rights reserved
Key
b original width of the parallel length
o
b width of the grip section
g
L parallel length
c
L total length that includes the parallel length and the shoulders
total
r radius of the shoulder
Figure 1 — Type-A test piece
Key
b original width of the parallel length
o
b width of the grip section
g
L parallel length
c
r radius of the shoulder
Figure 2 — Type-B test piece
7.2 Typical test piece
Recommended dimensions of test pieces are shown in Figures 3 and 4. The ratio between the widths of
the grip and gauge section is normally above 2.
Based on the test methods and/or test purposes, other test piece configurations can be used.
The typical test pieces in Figures 3 and 4 are appropriate when the maximum measured strain rate
3 −1
is up to 10 s and when the comparison of test results obtained at several strain rates is required.
During uniform elongation, the size effect of a test piece would be small. However, because after
uniform elongation, measured properties depend on the test-piece size, it is recommended that all test
pieces used to obtain a single data set should have the same geometry and dimensions, even for the low-
strain-rate tests.
Dimensions in millimetres
b Maximum 5
o
L 10
total
r 1,5
Figure 3 — Typical dimensions of a type-A test piece
Dimensions in millimetres
b Maximum 5
o
L 10
c
r 5,0
Figure 4 — Typical dimensions of a type-B test piece
8 Calibration of the apparatus
8.1 General
The output of the strain gauge should be calibrated by applying a known static force to the strain
gauged elastic bar. Figure B.1 shows an example of the one-bar testing machine.
In the case of the SHB testing machine, stress and strain can be calculated by applying the theoretical
equation with the density, modulus of elasticity and the transmission speed of the longitudinal wave
in the elastic bar. In this case, it is necessary to carry out tests after precisely measuring each physical
property and ensuring its consistency. Details are given in Annex C.
8 © ISO 2018 – All rights reserved
8.2 Displacement measuring device
For the displacement measuring devices, the appropriate calibration shall be carried out in the static
condition.
9 Procedure
9.1 General
Using the input device (6.2), high speed strain is applied on the test piece along the axial direction of
the test piece. The force applied to the test piece is measured by the force measurement device (6.4).
At the same instance, the variation of L , L or L of the test piece is measured by the displacement
total c o
measurement device (6.5).
The configuration of the test piece should be determined based on the designated strain-rate range, the
input device (6.2), the force measurement device (6.4), and the displacement measurement device (6.5).
The test is carried out at room temperature between 10 °C and 35 °C, unless otherwise specified. The
test temperature may be recorded if needed. Tests carried out under controlled conditions should be
conducted at a temperature of (23 ± 5) °C.
9.2 Mounting the test piece
When the test piece is mounted in the clamp, ensure good alignment to apply only axial force. Also, the
test piece and the elastic bar should be connected carefully to ensure a good alignment.
When a type-A test piece is selected, the test piece should be mounted such that the spacing between
grip ends is L (see Figure 1) and the test-piece reduced-gauge section should be centred within this
total
space (see Figure C.3).
9.3 Applying force
Force is applied by the methods described in 6.2. To obtain the targeted strain rate, the velocity of the
striker tube, striker bar or hammer should be determined in advance.
NOTE Guidelines on the velocity of the hammer for the one-bar method and the velocity of the striker for the
split Hopkinson bar method are provided in B.2 and C.2, respectively.
9.4 Measuring and recording
The force measurement devices (6.4) measure the time variation of elastic strain, and the displacement
measuring devices (6.5) measure the time variation of the displacement of the interfaces between the
elastic bars and the test piece or of both end points of L . These measured data shall be recorded.
o
a) Engineering strain and engineering strain rate ( ee, )
Engineering strain (e) and engineering strain rate ( e ) should be calculated from
...

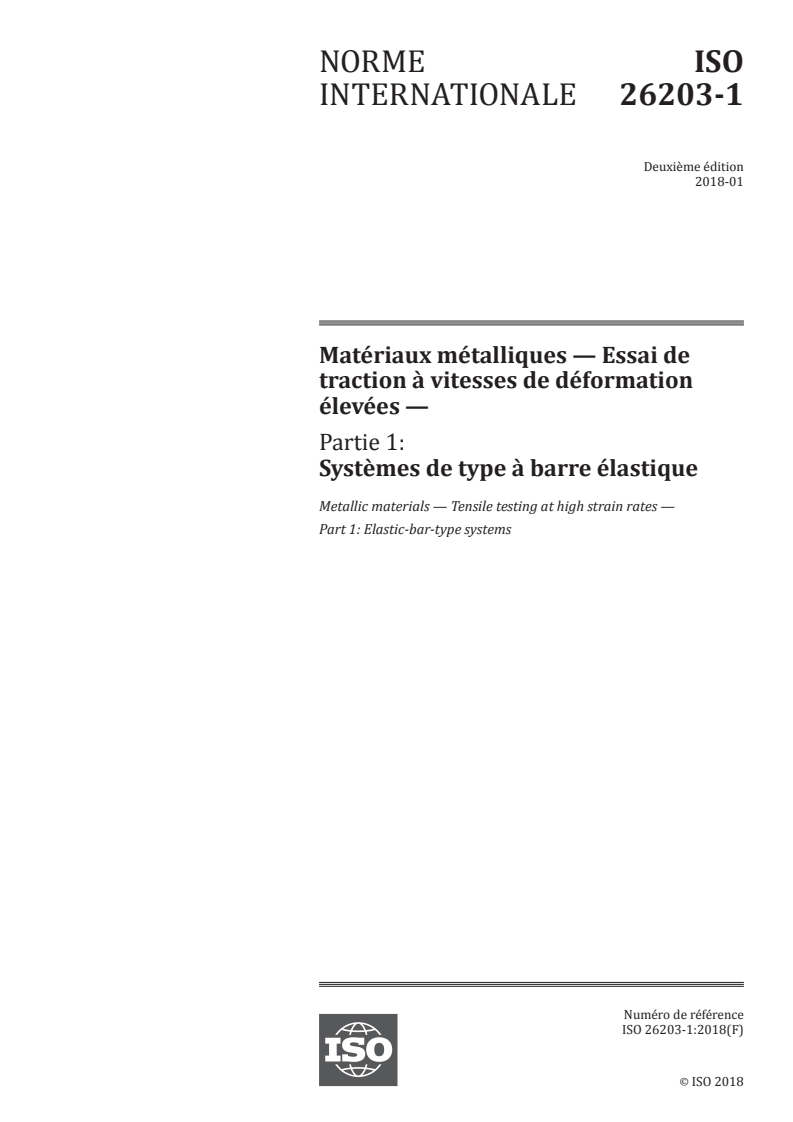

NORME ISO
INTERNATIONALE 26203-1
Deuxième édition
2018-01
Matériaux métalliques — Essai de
traction à vitesses de déformation
élevées —
Partie 1:
Systèmes de type à barre élastique
Metallic materials — Tensile testing at high strain rates —
Part 1: Elastic-bar-type systems
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

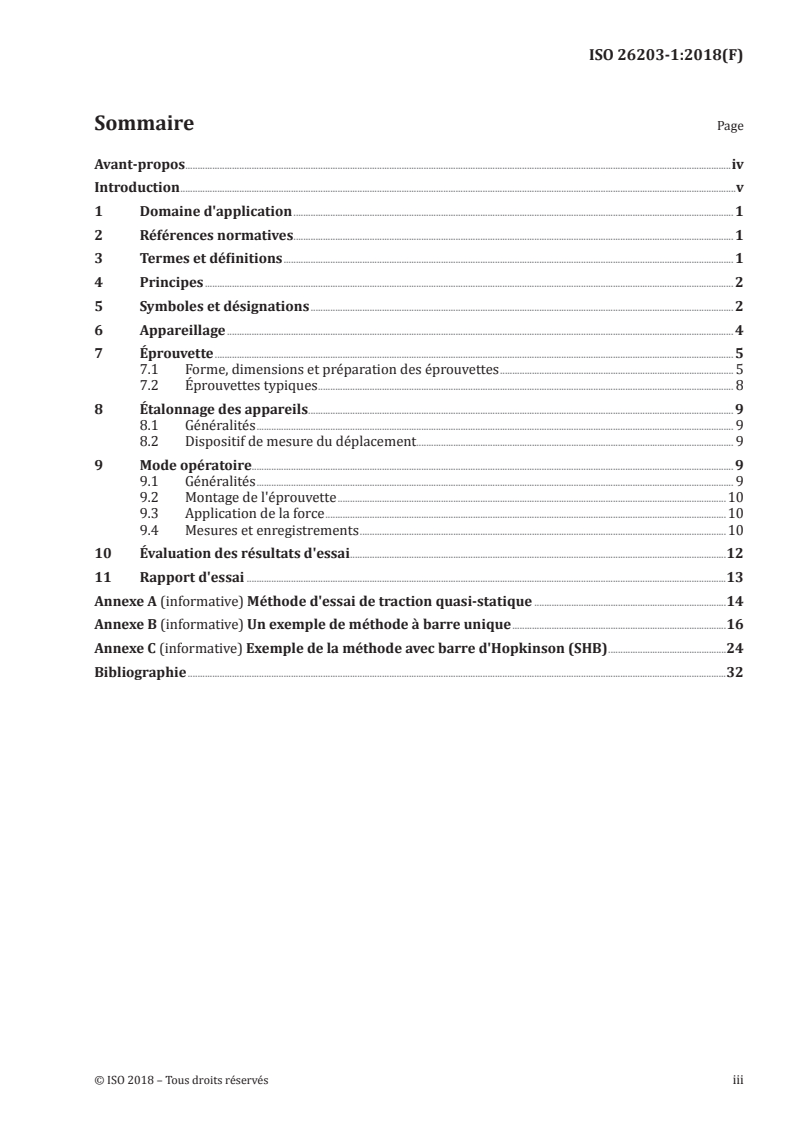

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principes . 2
5 Symboles et désignations . 2
6 Appareillage . 4
7 Éprouvette . 5
7.1 Forme, dimensions et préparation des éprouvettes . 5
7.2 Éprouvettes typiques . 8
8 Étalonnage des appareils . 9
8.1 Généralités . 9
8.2 Dispositif de mesure du déplacement. 9
9 Mode opératoire. 9
9.1 Généralités . 9
9.2 Montage de l'éprouvette .10
9.3 Application de la force .10
9.4 Mesures et enregistrements .10
10 Évaluation des résultats d'essai .12
11 Rapport d'essai .13
Annexe A (informative) Méthode d'essai de traction quasi-statique .14
Annexe B (informative) Un exemple de méthode à barre unique .16
Annexe C (informative) Exemple de la méthode avec barre d'Hopkinson (SHB) .24
Bibliographie .32

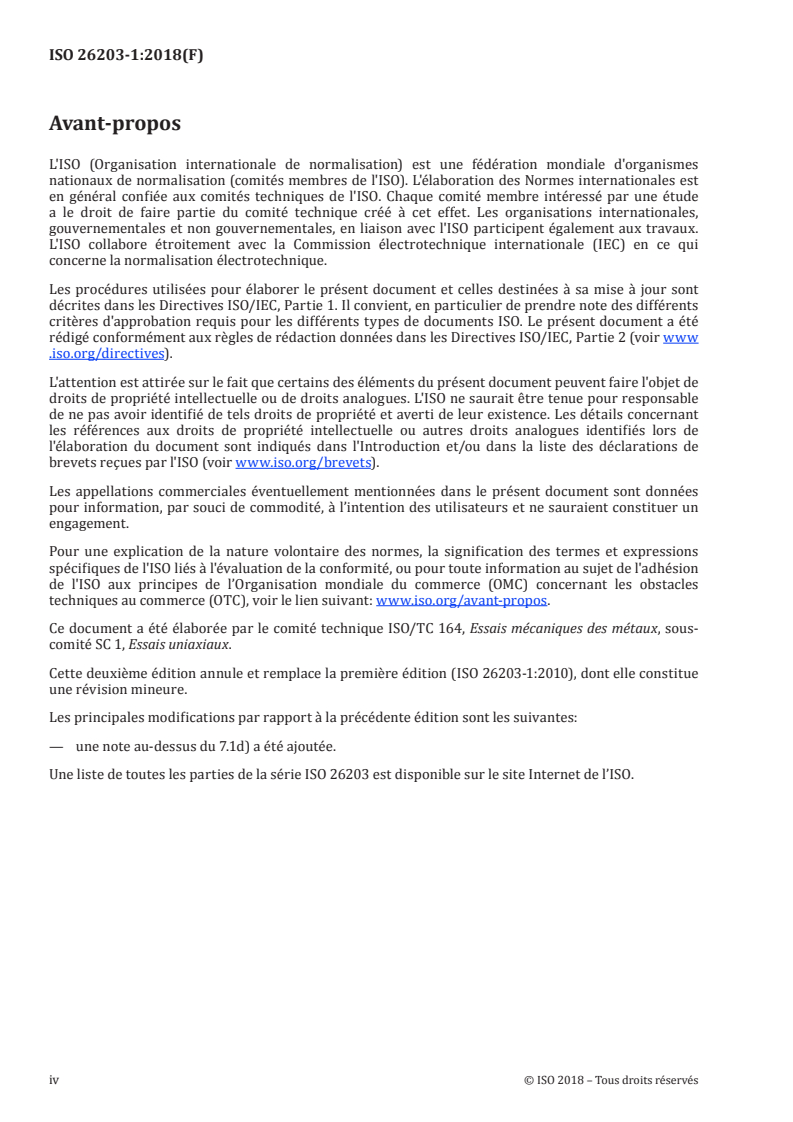

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ avant -propos.
Ce document a été élaborée par le comité technique ISO/TC 164, Essais mécaniques des métaux, sous-
comité SC 1, Essais uniaxiaux.
Cette deuxième édition annule et remplace la première édition (ISO 26203-1:2010), dont elle constitue
une révision mineure.
Les principales modifications par rapport à la précédente édition sont les suivantes:
— une note au-dessus du 7.1d) a été ajoutée.
Une liste de toutes les parties de la série ISO 26203 est disponible sur le site Internet de l’ISO.
iv © ISO 2018 – Tous droits réservés
Introduction
Les essais de traction sur tôles de matériaux métalliques à des vitesses de déformation élevées sont
importants pour réaliser une analyse fiable du comportement des véhicules en cas d'accident. Lors d'un
3 −1
accident, la vitesse maximale de déformation atteint souvent 10 s , vitesse à laquelle la résistance du
matériau peut être significativement supérieure à celle obtenue en conditions de chargement quasi-
statiques. Par suite, la fiabilité de la simulation d'un accident dépend de l'exactitude des données
d'entrée spécifiant la sensibilité des matériaux à la vitesse de déformation.
Bien qu'il existe plusieurs méthodes pour les essais à vitesse de déformation élevée, des solutions sont
nécessaires pour traiter trois problèmes significatifs.
Le premier problème vient du bruit dans le signal de mesure de la force.
— La force d'essai est généralement détectée en un point de mesure sur le dispositif de mesure de la
force, situé à une certaine distance de l'éprouvette.
— De plus, l'onde élastique qui a déjà franchi le point de mesure y revient par réflexion à l'extrémité du
dispositif de mesure de la force. Si le temps d'essai est comparable au temps de propagation de l'onde
au travers du dispositif de mesure de la force, la courbe contrainte-déformation peut présenter de
grandes oscillations résultant de la superposition d'ondes directes et indirectes. Lors des essais
quasi-statiques, a contrario, le temps d'essai est suffisamment long pour qu'il y ait un grand nombre
d'allers et retours de l'onde élastique. De ce fait, la force atteint un état de saturation et s'équilibre
en tout point du dispositif de mesure de la force.
— Il y a deux solutions opposées pour ce problème.
— L'une d'elles consiste à utiliser un dispositif de mesure de la force de courte longueur, ce qui
permettra d'atteindre l'état de saturation rapidement. Cette approche est souvent adoptée dans
le système de type servo-hydraulique.
— L'autre solution consiste à utiliser un dispositif de mesure de la force de très grande longueur,
ce qui permet de terminer un essai avant que l'onde réfléchie atteigne le point de mesure. Le
système de type à barre élastique est basé sur cette dernière approche.
Le deuxième problème est la nécessité de mesurages rapides et précis du déplacement ou de
l'allongement de l'éprouvette.
— Les extensomètres conventionnels ne conviennent pas du fait de leur grande inertie. Il convient
d'utiliser des méthodes de type sans contact, tels que dispositifs optiques ou à laser. Il est également
acceptable de mesurer les déplacements en utilisant la théorie de la propagation d'une onde
élastique dans un appareillage convenablement conçu, dont des exemples sont présentés dans le
présent document.
— Le déplacement de l'extrémité de la barre peut être simplement calculé seulement à partir des
mêmes données que celles pour la mesure de force, c'est-à-dire l'histoire des déformations en un
point connu de la barre. De ce fait, il n'est pas requis d'évaluation de la rigidité de la machine pour le
système à barre élastique.
Le dernier problème est la répartition non homogène de la force dans la section le long de l'éprouvette.
— Pour des essais quasi-statiques, une éprouvette avec une grande longueur calibrée et de grands
filetages est recommandée pour obtenir un état de contrainte uniaxiale, homogène dans la section
calibrée. Afin d'obtenir un essai valable avec un équilibre de la force pendant l'essai dynamique,
l'éprouvette doit être conçue de manière différente que l'éprouvette typiquement conçue pour les
essais quasi-statiques. Les éprouvettes pour essais dynamiques doivent être généralement plus
courtes pour la dimension parallèle à l'axe de chargement que les éprouvettes typiquement utilisées
pour les essais quasi-statiques.
Le système à barre élastique peut alors apporter des solutions pour répondre aux problèmes des essais
dynamiques et est largement utilisé pour obtenir des courbes contrainte-déformation précises à environ
3 −1
10 s . L'International Iron and Steel Institute a developpé des «Recommendations for Dynamic Tensile
Testing of Sheet Steel» fondées sur des essais interlaboratoires réalisés par différents laboratoires. Les
résultats des essais interlaboratoires montrent la grande qualité des données obtenues par les systèmes
de type à barre élastique. La connaissance rassemblée pour les systèmes de type à barre élastique est
résumée dans ce document: ISO 26203-2 couvre les système servo-hydrauliques et les autres systèmes
d'essais de traction à vitesse de déformation élevée.
vi © ISO 2018 – Tous droits réservés
NORME INTERNATIONALE ISO 26203-1:2018(F)
Matériaux métalliques — Essai de traction à vitesses de
déformation élevées —
Partie 1:
Systèmes de type à barre élastique
1 Domaine d'application
Ce document spécifie des méthodes pour les essais des tôles de matériaux métalliques en vue de
déterminer les caractéristiques contrainte-déformation à vitesses de déformation élevées. Ce document
couvre l'utilisation des systèmes d'essai de type à barre élastique.
−3 −1 3 −1
La gamme de vitesses de déformation entre 10 s et 10 s est considérée être la plus pertinente
pour les accidents de véhicule sur la base de calculs expérimentaux et numériques tels que le travail
d'analyse par éléments finis (AEF) pour le comportement en cas d'accident.
De façon à évaluer le comportement des véhicules en cas d'accident avec précision, une caractérisation
fiable des caractéristiques contrainte-déformation des matériaux métalliques à des vitesses de
−3 −1
déformation supérieures à 10 s est essentielle.
2 −1
La présente méthode d'essai couvre la gamme de vitesses de déformation au-dessus de 10 s .
−1 −1
NOTE 1 À des vitesses de déformation inférieures à 10 s , une machine d'essai de traction quasi-statique,
spécifiée dans l'ISO 7500-1 et l'ISO 6892-1 peut être utilisée.
NOTE 2 Cette méthode d'essai est également applicable aux géométries d'éprouvettes de traction autres que
les éprouvettes plates considérées ici.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L’ISO et le CEI maintiennent des bases de données terminologiques pour l’utilisation en normalisation
disponibles aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
systèmes de type à barre élastique
système de mesure dans lequel le dispositif de mesure de la force est rallongé dans la direction
axiale pour éviter que la mesure de la force soit affectée par les ondes réfléchies aux extrémités de
l'appareillage
Note 1 à l'article: à l’Article Comme ces systèmes utilisent normalement une longue barre élastique comme
dispositif de mesure de la force, ils sont désignés «systèmes de type à barre élastique».
4 Principes
Les caractéristiques contrainte déformation des matériaux métalliques à vitesse de déformation
élevées sont évaluées.
−1
À une vitesse de déformation supérieure à 10 s , le signal de la force est très perturbé par les passages
multiples des ondes réfléchies à l'intérieur du capteur de force qui est utilisé pour les essais quasi-
statiques. De ce fait, des techniques spéciales sont requises pour la mesure de la force. Cela peut être
réalisé de deux manières opposées:
— l'une consiste à allonger le dispositif de mesure de la force dans la direction de chargement, de façon
à terminer la mesure avant que l'onde élastique soit réfléchie à l'autre extrémité (systèmes de type
à barre élastique);
— une autre façon consiste à raccourcir le dispositif de mesure de la force, réduisant ainsi le temps
nécessaire pour atteindre un équilibre dynamique à l'intérieur du dispositif de mesure de la force et
réalisant sa fréquence naturelle plus élevée (systèmes de type servo-hydraulique).
−1 −1
Les essais à basse vitesse de déformation (en dessous de 10 s ) peuvent être réalisés avec une
machine d'essai de traction quasi-statique. Cependant, des dispositions spéciales sont nécessaires,
lorsque cette machine est utilisée pour des essais à des vitesses de déformation supérieures aux vitesses
conventionnelles sur des éprouvettes spécifiées pour des méthodes d'essai à vitesse de déformation
élevée. L'Annexe A donne des détails du mode opératoire d'essai dans le cas d'une telle pratique.
5 Symboles et désignations
Les symboles et leurs désignations correspondantes sont donnés dans le Tableau 1.
Tableau 1 — Symboles et désignations
Symbole Unité Désignation
Éprouvette
a mm épaisseur initiale d'une éprouvette plate
o
b mm largeur initiale de la longueur calibrée d'une éprouvette plate
o
b mm largeur(s) de la zone d'amarrage d'une éprouvette
g
L mm longueur de base initiale [voir 7.1 e)]
o
L mm longueur calibrée
c
L mm longueur totale qui inclut la longueur calibrée et les raccordements
total
L mm longueur de base finale après rupture
u
S mm aire initiale de la section transversale de la longueur calibrée
o
S mm aire de la section transversale de la barre élastique
b
Temps
t s temps
2 © ISO 2018 – Tous droits réservés
Tableau 1 (suite)
Symbole Unité Désignation
Allongement
allongement pour cent après rupture
NOTE Avec des éprouvettes non proportionnelles, le symbole A est complété par
A %
un indice qui indique la longueur de base initiale mesurée en millimètres, par
exemple: A = Allongement pour cent après rupture avec une longueur de base
20mm
initiale L = 20 mm
o
limite supérieure de l'allongement pour cent spécifiée pour la vitesse moyenne de
A %
u
déformation
Déplacement
u mm déplacement par l'onde élastique
u mm déplacement à l'extrémité de la longueur de base initiale
u mm déplacement à l'extrémité de la longueur de base initiale
u (t) mm déplacement de l'extrémité de la barre élastique au temps t
B
Déformation
e — déformation conventionnelle
e — déformation conventionnelle désirée avant d'atteindre l'équilibre
s
ε — déformation élastique
ε — déformation élastique à l'extrémité de la barre élastique (voir Annexe B)
B
ε — déformation élastique dans la section C (voir Annexe B)
g
Vitesse de déformation
vitesse de déformation conventionnelle
−1
s
e
vitesse moyenne de déformation conventionnelle
−1
s
e
Force
F N force
F N force maximale
m
Contrainte
R MPa contrainte conventionnelle
R MPa résistance à la traction
m
R MPa résistance à la traction conventionnelle,limite d'extension
t
Module d'élasticité
E MPa module d'élasticité
E MPa module d'élasticité de la barre
b
Vitesse de l'onde
−1
c mm s vitesse de propagation de l'onde dans la barre élastique
−1
c mm s vitesse de propagation de l'onde dans l'éprouvette
Vitesse
−1
v (t) mm s vitesse du bloc de percussion (voir Annexe B)
A
−1
v mm s vitesse de la particule en tout point de la barre (voir Annexe C)
−1
v mm s vitesse de la particule incidente (voir Annexe C)
i
−1
v mm s vitesse de la particule réfléchie (voir Annexe C)
r
−1
v mm s vitesse de la particule transmise (voir Annexe C)
t
6 Appareillage
6.1 Barre élastique. En utilisant une longue barre élastique, il convient que l'essai soit terminé avant
que l'onde élastique soit réfléchie à l'autre extrémité de la barre, à l'opposé de l'éprouvette. Par suite,
la force peut être mesurée sans être perturbée par les ondes réfléchies. Pour cette méthode, on utilise
normalement une machine d'essai à barre unique ou une machine d'essai à barre d'Hopkinson (SHB)
(voir Annexes B et C).
6.2 Dispositif d'entrée. Pour la méthode d'entrée, un chargement de type en boucle ouverte est
−1
normalement appliqué. La limite supérieure de la vitesse d'entrée est approximativement de 20 m s .
Pour les machines d'essai SHB, un tube ou une barre de percussion est utilisé. Pour les machines d'essai
à barre unique, on utilise normalement un marteau.
6.3 Méthode d'amarrage. Un mécanisme d'amarrage approprié (méthode pour connecter une
éprouvette et une barre élastique) est un facteur critique sur la qualité des données (voir Annexe B et
Annexe C).
Les ancrages pour les machines d'essai SHB ou à barre unique sont montés directement sur les barres
élastiques. Il convient que les ancrages soient faits dans le même matériau et qu'ils aient le même
diamètre que les barres élastiques pour assurer un changement minimal de l'impédance lorsque
l'onde de contrainte se propage dans le train de chargement. Si on utilise un matériau différent ou une
dimension différente, il convient d'en tenir effectivement compte dans l'évaluation des contraintes et
déformations.
6.4 Dispositif de mesurage de la force. Il convient de mesurer la force au moyen de jauges de
déformation de longueur de base courte et appropriée, typiquement 2 mm, placées sur les barres
élastiques directement connectées à l'éprouvette.
Il convient de positionner les jauges de déformation dans une zone où l'onde élastique n'est pas
influencée par des effets de bord. De manière à mesurer une onde élastique unidimensionnelle, les
jauges de déformation doivent être placées à une distance des extrémités des barres, égale à au moins
cinq fois le diamètre des barres (voir Annexe B et Annexe C).
2 −1
NOTE La gamme de vitesses de déformation mesurables par cette méthode est 10 s ou au-dessus. Il n'est
2 −1
pas pratique de construire une machine d'essai pour des vitesses de déformation inférieures à 10 s , parce que
des barres de plusieurs dizaines de mètres de longueur seraient requises.
Pour assurer la validité des courbes contrainte-déformation, la rectitude des barres élastiques est
cruciale. À cet effet, des appuis ou des guides adaptés aux barres élastiques sont essentiels.
6.5 Dispositif de mesurage du déplacement. La déformation dans un essai de traction est représentée
par le rapport entre le déplacement relatif de deux points de la longueur de base, par exemple longueurs
initiale et finale de la base de l'éprouvette.
En général, pour les essais quasi-statiques, un extensomètre monté sur la longueur de base de
l'éprouvette est utilisé et la mesure est précise. Cependant, avec des vitesses de déformation élevées, il
est impossible d'utiliser cette méthode du fait des effets d'inertie de l'extensomètre. Par suite, on doit
utiliser des dispositifs de type sans contact ou des jauges de déformation sur des barres élastiques,
pour la mesure du déplacement ou de l'allongement de l'éprouvette à vitesses de déformation élevées.
Des dispositifs de mesure qui peuvent être utilisés pour la mesure du déplacement dans des systèmes
de type à barre élastique sont décrits de 6.5.1 à 6.5.3. Ces dispositifs sont recommandés pour des
3 −1
vitesses de déformation jusqu'à 10 s et il convient que les déplacements mesurés soient enregistrés
pendant toute la durée de l'essai. Les dispositifs suivants peuvent être utilisés conjointement. Par
exemple lorsque 6.5.1 et 6.5.3 sont utilisés en combinaison, le déplacement à l'une des extrémités de la
longueur de base initiale (L ) est mesuré par un dispositif de type capteur de déplacement sans contact
o
(6.5.1) et à l'autre extrémité, on effectue la mesure avec un dispositif avec jauges de déformation (6.5.3)
placé à la surface de la barre.
4 © ISO 2018 – Tous droits réservés
6.5.1 Capteur de déplacement de type sans contact. Le déplacement à une extrémité de la longueur
de base initiale (L ) est mesuré et enregistré par laser, dispositif optique ou similaire.
o
Au moyen de deux dispositifs de type 6.5.1 ou d'un dispositif de type 6.5.1 et d'un dispositif de
type 6.5.3, la variation de L à la Figure 1 (éprouvette de type A dans l'Article 7) en fonction du temps
total
peut être mesurée et l'allongement peut être calculé.
6.5.2 Extensomètre de type sans contact. Des caméras à grande vitesse, des extensomètres Doppler
ou laser ou d'autres systèmes sans contact peuvent être utilisés pour mesurer la variation de L , voir
c
Figure 2 (éprouvette de type B dans l'Article 7).
6.5.3 Jauges de déformation. Il convient que la variation du déplacement de l'extrémité de la barre
élastique en fonction du temps soit calculée au moyen de la Formule (1) sur la base de l'histoire de la
déformation mesurée par les jauges de déformation placées sur la barre élastique.
t
ut()=ctε ()dt (1)
BB0
∫
où
u (t) est le déplacement de l'extrémité de la barre élastique au temps t;
B
ε est la déformation élastique à l'extrémité de la barre élastique (voir Annexe B);
B
c est la vitesse de propagation de l'onde dans la barre élastique.
6.6 Instruments d'acquisition des données. Des amplificateurs et des enregistreurs de données tels
que des oscilloscopes sont utilisés pour évaluer les courbes contrainte-déformation à partir des signaux
bruts. Il convient que chaque instrument ait une réponse en fréquence suffisamment élevée. La réponse
en fréquence de tous les éléments du système de mesure électronique doit être choisie pour assurer
que toutes les données enregistrées ne soient pas influencées de manière négative par la réponse en
fréquence d'un quelconque composant individuel; typiquement, cela requiert une réponse en fréquence
minimale de l'ordre de 500 kHz. Pour les enregistreurs de données numériques, il convient que la
résolution minimale des données mesurées soit de 10 bits.
7 Éprouvette
7.1 Forme, dimensions et préparation des éprouvettes
La géométrie des éprouvettes est déterminée par les exigences suivantes.
a) La vitesse maximale de déformation requise détermine la longueur calibrée. Une éprouvette de
longueur calibrée plus petite peut atteindre des vitesses de déformation plus élevées. Ainsi de
façon à atteindre l'équilibre de la force dans l'éprouvette, il convient que la longueur calibrée soit
suffisamment courte pour une gamme donnée de vitesse de déformation.
3 −1
b) De façon à assurer l'équilibre des forces à des vitesses de déformation jusqu'à 10 s , la longueur
calibrée est de préférence inférieure à 20 mm.
Une déformation uniforme sur la longueur calibrée de l'éprouvette requiert que la force soit
équilibrée aux deux extrémités de l'éprouvette. La force se propage sous forme d'une onde élastique.
Pour atteindre l'équilibre, il convient au moins de respecter l'inégalité suivante [voir Formule (2)].
L e
cs
≤ (2)
c e
où
L est la longueur calibrée de l'éprouvette;
c
c est la vitesse de propagation de l'onde élastique dans l'éprouvette;
e est la déformation conventionnelle désirée avant d'atteindre l'équilibre;
s
est la vitesse de déformation de l'essai.
e
c) Il convient que la largeur de l'éprouvette soit déterminée pour obtenir une contrainte uniaxiale
pendant l'essai. Il convient d'appliquer la règle suivante, donnée dans les Formules (3) et (4):
L
o
≥2 (3)
b
o
b
o
≥2 (4)
a
o
où
a est l'épaisseur initiale d'une éprouvette plate;
o
b est la largeur initiale de la longueur calibrée d'une éprouvette plate;
o
L est la longueur de base initiale.
o
NOTE La limite inférieure de la valeur de la Formule 3, L /b = 2, peut entrainer une distribution fortement
o o
non uniforme de la déformation lorsque l’on procède à des essais sur des aciers à très fortes résistance de
traction, des matériaux à faible écrouissage comme le Ti-6Al-4V et les aciers à haute résistance.
d) En général, sauf si cela n'est pas pratique ou pas nécessaire, il convient que l'épaisseur de
l'éprouvette soit l'épaisseur totale du matériau pour autant que la capacité de la machine d'essai le
permette.
e) Il convient que le rayon de raccordement des éprouvettes de type A (voir Figure 1) soit
suffisamment petit pour que L soit considéré comme la longueur de base initiale (L ), et le rayon
total o
de raccordement des éprouvettes de type B (voir Figure 2) soit suffisamment grand pour que L soit
c
considéré comme la longueur de base initiale (L ).
o
Les données de traction uniaxiale calculées à partir du déplacement de la barre pour des éprouvettes
de type A ou de type B sont assorties d'incertitudes. Ces incertitudes sont dues à la non-uniformité
de la déformation axiale à l'intérieur de la longueur de base initiale, qui est utilisée ici comme
longueur de base de référence pour les calculs de déformation. Pour évaluer les effets potentiels
de la non-uniformité des déformations, il est recommandé de comparer les deux ensembles de
données quasi statiques de la contrainte vraie par rapport à la déformation vraie, c'est-à-dire
1) un ensemble obtenu à partir des mesures de déformation basées sur les déplacements de la
barre (c'est-à-dire les déplacements aux emplacements en bout de barre sur l'éprouvette)
rapportées à L ou L avec la géométrie choisie d'éprouvette pour essais à vitesse de
total o
déformation élevée, et
2) l'autre obtenu à partir de données de déformation obtenues avec un extensomètre monté sur
la partie centrale de la section réduite calibrée d'une éprouvette de traction conventionnelle
conforme à l'ISO 6892-1.
6 © ISO 2018 – Tous droits réservés
Il convient que le résultat de cette comparaison soit consigné dans le rapport d'essai pour
fournir une évaluation pour les utilisateurs potentiels de données de traction pour des vitesses
de déformation élevées, obtenues conformément à cette spécification. Si la différence dépasse
une valeur convenue par l'utilisateur et le laboratoire, il convient alors d'utiliser des mesures de
déformation basées sur des mesures de déformation locale à l'intérieur de la longueur de base.
f) Il convient que la zone d'amarrage présente une section transversale bien supérieure à celle de la
longueur calibrée de l'éprouvette de façon à présenter une déformation négligeable et clairement
pas de déformation plastique dans la zone d'amarrage. Usuellement, du fait que les épaisseurs
de la zone d'amarrage et de la longueur de base de l'éprouvette sont les mêmes, le rapport entre
la largeur de la zone d'amarrage et la largeur de la longueur de base doivent satisfaire à la règle
suivante donnée dans la Formule (5).
b R
o t
< (5)
b R
g m
où
b est la largeur initiale de la longueur calibrée d'une éprouvette plate;
o
b est la largeur de la zone d'amarrage d'une éprouvette;
g
R est la résistance à la traction;
m
R est la limite d'extension.
t
g) Il convient que la surface usinée de l'éprouvette soit exempte d'écrouissage, de fissures, d'entailles
et autres défauts de surface, qui peuvent causer des concentrations de contrainte.
Légende
b largeur initiale de la longueur calibrée
o
b largeur de la section d'amarrage
g
L longueur calibrée
c
L longueur totale qui inclut la longueur calibrée et le raccordement
total
r rayon de raccordement
Figure 1 — Éprouvette de type A
Légende
b largeur initiale de la longueur calibrée
o
b largeur de la section d'amarrage
g
L longueur calibrée
c
r rayon de raccordement
Figure 2 — Éprouvette de type B
7.2 Éprouvettes typiques
Les dimensions recommandées des éprouvettes sont indiquées aux Figures 3 et 4. Le rapport entre les
largeurs de la zone d'amarrage et de la longueur de base est normalement supérieur à 2.
Conformément aux méthodes d'essai et/ou aux objectifs des essais, d'autres configurations d'éprouvette
peuvent être utilisées.
Les éprouvettes typiques des Figures 3 et 4 sont appropriées lorsque la vitesse maximale de déformation
3 −1
mesurée s'élève jusqu'à 10 s et également lorsqu'il est demandé de comparer des résultats d'essai
obtenus pour plusieurs vitesses de déformation. Pendant l'allongement uniforme, l'effet de taille de
l'éprouvette sera faible. Cependant, étant donné qu'après allongement uniforme, les caractéristiques
mesurées dépendent de la taille de l'éprouvette, il est recommandé que toutes les éprouvettes utilisées
pour obtenir un jeu unique de données aient la même géométrie et les mêmes dimensions, y compris
pour les essais à faible vitesse de déformation.
Dimensions en millimètres
b Maximum 5
o
L 10
total
r 1,5
Figure 3 — Dimensions typiques des éprouvettes de type A
8 © ISO 2018 – Tous droits réservés
Dimensions en millimètres
b Maximum 5
o
L 10
c
r 5,0
Figure 4 — Dimensions typiques des éprouvettes de type B
8 Étalonnage des appareils
8.1 Généralités
Il convient que la sortie des jauges de déformation soit étalonnée par application d'une force statique
connue à la barre élastique équipée de jauges de déformation. La Figure B.1 montre un exemple de
machine d'essai à barre unique.
Dans le cas des machines d'essai SHB, la contrainte et la déformation peuvent être calculées en appliquant
l'équation théorique avec la masse volumique, le module d'élasticité et la vitesse de transmission de
l'onde longitudinale dans la barre élastique. Dans ce cas, il est nécessaire de réaliser des essais après
avoir mesuré précisément chaque propriété physique et s'être assuré de leur cohérence. Les détails sont
indiqués dans l'Annexe C.
8.2 Dispositif de mesure du déplacement
Pour les dispositifs de mesure du déplacement, l'étalonnage approprié doit être réalisé en statique.
9 Mode opératoire
9.1 Généralités
Au moyen du dispositif d'entrée (6.2), une vitesse de déformation élevée est appliquée à l'éprouvette
dans la direction axiale de l'éprouvette. La force appliquée à l'éprouvette est mesurée avec le dispositif
de mesure de la force (6.4). Au même moment, la variation de L , L ou L de l'éprouvette est mesurée
total c o
avec le dispositif de mesure de déplacement (6.5).
Il convient de déterminer la configuration de l'éprouvette en fonction de la gamme indiquée de vitesse
de déformation, le dispositif d'entrée (6.2), le dispositif de mesure de la force (6.4) et le dispositif de
mesure du déplacement (6.5).
L'essai est réalisé à température ambiante entre 10 °C et 35 °C, sauf spécification contraire. La
température d'essai peut être enregistrée si nécessaire. Il convient que les essais réalisés dans des
conditions contrôlées soient réalisés à une température de (23 ± 5°) °C.
9.2 Montage de l'éprouvette
Lorsque l'éprouvette est montée dans les mors, assurer un bon alignement de façon à appliquer
seulement une force axiale. Il convient également que l'éprouvette et la barre élastique soient
soigneusement connectées pour assurer un bon alignement.
Lorsqu’une éprouvette de type A est choisie, il convient de monter l'éprouvette de façon telle que
l'espacement entre les extrémités d'amarrage soit L (voir Figure 1) et il convient de centrer la
total
section calibrée de l'éprouvette dans cet espace (voir Figure C.3).
9.3 Application de la force
La force est appliquée par les méthodes décrites en 6.2. Pour obtenir la vitesse de déformation visée, il
convient que la vitesse du tube de percussion, de la barre de percussion ou du marteau soit déterminée
à l'avance.
NOTE Des lignes directrices sur la vitesse du marteau pour la méthode à barre unique et la vitesse du
dispositif de percussion pour la méthode avec barre d'Hopkinson sont indiquées en B.2 et C.2, respectivement.
9.4 Mesures et enregistrements
Les dispositifs de mesure de la force (6.4) mesurent la variation en fonction du temps de la déformation
élastique et les dispositifs de mesure du déplacement (6.5) mesurent la variation en fonction du temps
du déplacement des interfaces entre les barres élastiques et l'éprouvette d'essai ou de deux points aux
extrémités de L . Ces données mesurées doivent être enregistrées.
o
a) Déformation conventionnelle et vitesse de déformation conventionnelle ( ee, )
Il convient de calculer la déformation conventionnelle (e) et la vitesse de déformation
conventionnelle ( e ) à partir des données de déplacement obtenues en suivant la technique décrite
en 6.5. Il convient de calculer la déformation conventionnelle et la vitesse de déformation
conventionnelle au moyen des Formules (6) et (7).
eu=−()uL/ (6)
12 o
ee−
nn+1
e= (7)
Δt
où
u , u sont les déplacements aux extrémités de la longueur de base initiale;
1 2
e est la déformation conventionnelle à l'étape n + 1;
n+1
e est la déformation conventionnelle à l'étape n;
n
Δt est l'incrément de temps entre les étapes n et n + 1
b) Contrainte conventionnelle (R)
Au moyen de la force mesurée conformément à 6.4, la contrainte conventionnelle est calculée au
moyen de la Formule (8).
10 © ISO 2018 – Tous droits réservés
R = F/S (8)
o
où
R est la contrainte conventionnelle;
F est la force;
S est l'aire initiale de la section transversale de la longueur calibrée.
o
c) Allongement pour cent après rupture (A)
Il convient de déterminer l'allongement pour cent après rupture au moyen des Formules (9) et (10).
Pour une éprouvette de type A,
LL−
utotal
A= (9)
L
total
où
A est l'allongement pour cent après rupture;
L est la longueur de base après rupture;
u
L est la longueur de base initiale d'une éprouvette de type A.
total
Pour une éprouvette de type B,
LL−
uc
A= (10)
L
c
où
A est l'allongement pour cent après rupture;
L est longueur de base après rupture;
u
L est la longueur de base initiale d'une éprouvette de type B.
c
d) Vitesse moyenne de déformation ( e )
La valeur moyenne de la vitesse de déformation est obtenue en calculant la moyenne entre des
déformations de 1 % (0,01) et de 10 % (0,1) comme donné dans la Formule (11).
(0,1-0,01)
e = (11)
tt−
10 1
où
−1
est la vitesse moyenne de déformation (s );
e
t est le temps pour une déformation de 1 %;
t est le temps pour une déformation de 10 %.
Lorsque la déformation à rupture est inférieure à 10 %, la vitesse moyenne de déformation sera
calculée entre une déformation de 1 % et la déformation mesurée à la rupture.
Par accord, la limite supérieure de l'intervalle de déformation peut être modifiée de 10 % en une
autre valeur spécifiée telle que la déformation à la force maximale.
Lorsqu'une autre valeur spécifiée est appliquée comme limite supérieure de l'allongement pour
cent, il convient que le symbole soit le suivant,
e
1−A
u
où A est la limite supérieure de l'allongement pour cent spécifiée pour la vitesse moyenne de
u
déformation.
10 Évaluation des résultats d'essai
Du fait de problèmes dans l'évaluation des caractéristiques du matériau, il convient d'envisager un
contre-essai ou la réalisation d'une interprétation convenable des données d'essai dans les cas suivants:
a) la rupture d'une éprouvette ne survient pas à une distance du centre de l'éprouvette inférieure ou
égale au quart de la longueur de base;
b) le signal de contrainte présente de grandes oscillations (voir Figure 5);
c) la vitesse moyenne de déformation est significativement différente de la vitesse de déformation
visée et l'augmentation initiale de la vitesse de déformation n'est pas à l'intérieur de l'intervalle de
déformation convenu (par exemple 5 % de déformation);
d) à l'intérieur de l'intervalle de déformation convenu, la variation de la vitesse de déformation
dépasse de ± 30 % la vitesse moyenne de déformation;
e) la pente de la courbe contrainte-déformation dans le domaine élastique en condition dynamique
est significativement différente de la pente escomptée (pente irrégulière, Figure 5).
Légende
1 données sans problèmes de mesure R contrainte conventionnelle (MPa)
2 pente irrégulière e déformation conventionnelle
3 pente irrégulière + oscillation
Figure 5 — Exemple de problème de mesure lors des essais à vitesse de déformation élevée
12 © ISO 2018 – Tous droits réservés
Il y a deux problèmes majeurs de qualité pour les essais de traction à vitesse de déformation élevée:
1) les oscillations de la force et 2) la pente irrégulière de la courbe contrainte-déformation dans le
domaine élastique.
Le premier est dû à un problème du système de mesure de la force. Des oscillations de la force
apparaissent lorsque la machine d'essai ou des éléments du système de mise en charge ne sont pas
correctement alignés (par exemple barre élastique avec défaut de rectitude ou mal alignée). On peut
remédier à cela en réajustant avec soin la configuration de la machine d'essai et/ou l'alignement du
support ou des guides de la barre élastique.
Le second concerne une pente irrégulière dans le domaine élastique de la courbe contrainte-
déformation. Cela peut être dû à un surcroît de déformation dans les éléments du système de mise en
charge en dehors de la section calibrée de l'éprouvette. Ce problème est rarement observé dans les
systèmes de type à barre parce que le déplacement de l'extrémité de la barre peut être obtenu au moyen
de la théorie de la propagation de l'onde élastique. Cependant, une pente irrégulière peut apparaître
lorsque la résistance de montage ou d'amarrage entre l'éprouvette et la fixation (voir Figures B.2 et B.3)
n'est pas suffisante et/ou lorsque le bord de l'éprouvette (c'est-à-dire le bord de L ) est situé à un
total
emplacement significativement différent de celui de l'extrémité de la barre.
Dans de tels cas, il convient d'ajuster la configuration d'essai.
11 Rapport d'essai
Par accord entre les parties concernées, il convient que le rapport d'essai contienne des éléments choisis
parmi les éléments suivants:
a) une référence à ce document, c’est à dire l'ISO 26203-1:2018;
b) matériaux spécifiés, s'ils sont connus;
c) la méthode d'essai (méthode de mesure de la force, méthode de mesure du déplacement, et type de
capteur de force etc.);
d) l’identification de l'éprouvette;
e) la géométrie et les dimensions de l'échantillon pour les éprouvettes;
f) l’emplacement et la direction de l'éprouvette;
g) caractéristiques mesurées et résultats, c'est-à-dire courbe contrainte-déformation avec vitesse
de déformation, vitesse moyenne de déformation, contrainte de traction-déformation maximale,
allongement pour cent après rupture, etc.
Annexe A
(informative)
Méthode d'essai de traction quasi-statique
A.1 Généralités
La présente Annexe explique les méthodes à utiliser pour la détermination des caractéristiques de
traction des métalliques matériaux avec un contrôle de la déformation pour un intervalle de vitesse de
−3 −1 −1 −1
déformation compris approximativement entre 10 s et 10 s .
A.2 Méthode d'entrée/types de machine
La machine d'essai utilisée pour produire la déformation doit être conforme à l'ISO 7500-1. La classe de
la machine d'essai doit faire l'objet d'un accord entre les parties concernées. Pour cet essai, une machine
d'essai de type électro-mécanique ou servo-hydrau
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
