ISO/IEC 8348:2002
(Main)Information technology — Open Systems Interconnection — Network service definition
Information technology — Open Systems Interconnection — Network service definition
ISO/IEC 8348:2002 defines the set of capabilities, in terms of abstract service definition, provided by the Network Layer to the Transport Layer. For designers of Transport Layer protocols, it provides a definition of the Network service to allow design and implementation independent of details of the Network Layer protocol. For designers of Network Layer protocols, it defines the set of capabilities to be made available through the action of the protocol.
Technologies de l'information — Interconnexion de systèmes ouverts OSI — Définition du service de réseau
L'ISO/CEI 8348:2002 définit les services, en termes de définition du service abstrait, fournis par la couche Réseau à la couche Transport. Aux concepteurs de protocoles de la couche Transport, elle fournit une définition du service de réseau permettant la conception et la mise en oeuvre indépendamment des détails du protocole de la couche Réseau. Aux concepteurs de protocoles de la couche Réseau, elle définit les services devant être fournis par l'intermédiaire du protocole.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO/IEC
STANDARD 8348
Third edition
2002-11-01
Information technology — Open Systems
Interconnection — Network service
definition
Technologies de l'information — Interconnexion des systèmes
ouverts — Définition du service de réseau
Reference number
©
ISO/IEC 2002
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO/IEC 2002
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO/IEC 2002 – All rights reserved
CONTENTS
Page
SECTION 1 – GENERAL . 1
1 Scope . 1
2 Normative references. 1
2.1 Identical Recommendations | International Standards. 1
2.2 Additional references. 2
3 Definitions . 2
3.1 Basic reference model definitions . 2
3.2 Service conventions definitions. 3
3.3 Network Service definitions . 3
3.4 Network addressing definitions. 3
3.5 Network layer architecture definitions . 4
4 Abbreviations. 4
5 Conventions . 5
5.1 General conventions . 5
5.2 Parameters . 5
5.3 NC end-point identification convention . 5
6 Overview and general characteristics . 5
7 Types and classes of Network Service. 6
SECTION 2 – DEFINITION OF THE CONNECTION-MODE SERVICE . 6
8 Features of the connection-mode Network Service . 6
9 Model of the connection-mode Network Service . 7
9.1 Model of the connection-mode Network Layer Service. 7
9.2 Model of a Network Connection . 7
10 Quality of the connection-mode Network Service. 11
10.1 Determination of QOS. 11
10.2 Definition of QOS-parameters. 12
11 Sequence of primitives . 15
11.1 Relation of primitives at the two NC end-points . 15
11.2 Sequence of primitives at one NC end-point. 15
12 Connection establishment phase. 18
12.1 Function . 18
12.2 Types of primitives and parameters. 18
12.3 Sequence of primitives . 26
13 Connection release phase. 26
13.1 Function . 26
13.2 Types of primitive and parameters . 27
13.3 Sequence of primitives when releasing an established NC . 28
13.4 Sequence of primitives in an NS user rejection of an NC establishment attempt. 29
13.5 Sequence of primitives in an NS provider rejection of an NC establishment attempt. 29
14 Data transfer phase . 30
14.1 Data transfer . 30
14.2 Receipt confirmation service. 31
14.3 Expedited data transfer service. 32
14.4 Reset service. 33
SECTION 3 – DEFINITION OF THE CONNECTIONLESS-MODE SERVICE. 36
15 Features of the connectionless-mode Network Service . 36
16 Model of the connectionless-mode Network Service . 36
16.1 Model of the connectionless-mode Network Layer Service. 36
16.2 Model of a network connectionless-mode transmission. 36
© ISO/IEC 2002 – All rights reserved iii

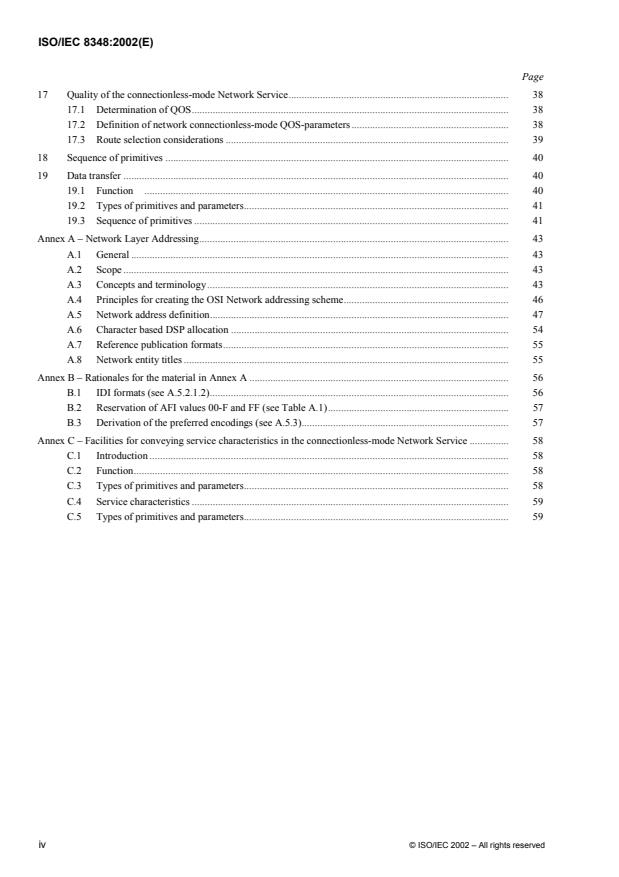

Page
17 Quality of the connectionless-mode Network Service. 38
17.1 Determination of QOS. 38
17.2 Definition of network connectionless-mode QOS-parameters . 38
17.3 Route selection considerations . 39
18 Sequence of primitives . 40
19 Data transfer . 40
19.1 Function . 40
19.2 Types of primitives and parameters. 41
19.3 Sequence of primitives . 41
Annex A – Network Layer Addressing. 43
A.1 General . 43
A.2 Scope . 43
A.3 Concepts and terminology. 43
A.4 Principles for creating the OSI Network addressing scheme. 46
A.5 Network address definition. 47
A.6 Character based DSP allocation . 54
A.7 Reference publication formats. 55
A.8 Network entity titles . 55
Annex B – Rationales for the material in Annex A . 56
B.1 IDI formats (see A.5.2.1.2). 56
B.2 Reservation of AFI values 00-F and FF (see Table A.1). 57
B.3 Derivation of the preferred encodings (see A.5.3). 57
Annex C – Facilities for conveying service characteristics in the connectionless-mode Network Service . 58
C.1 Introduction . 58
C.2 Function. 58
C.3 Types of primitives and parameters. 58
C.4 Service characteristics . 59
C.5 Types of primitives and parameters. 59
iv © ISO/IEC 2002 – All rights reserved
Foreword
ISO (the International Organization for Standardization) and IEC (the International Electrotechnical
Commission) form the specialized system for worldwide standardization. National bodies that are members of
ISO or IEC participate in the development of International Standards through technical committees
established by the respective organization to deal with particular fields of technical activity. ISO and IEC
technical committees collaborate in fields of mutual interest. Other international organizations, governmental
and non-governmental, in liaison with ISO and IEC, also take part in the work. In the field of information
technology, ISO and IEC have established a joint technical committee, ISO/IEC JTC 1.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of the joint technical committee is to prepare International Standards. Draft International
Standards adopted by the joint technical committee are circulated to national bodies for voting. Publication as
an International Standard requires approval by at least 75 % of the national bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the
subject of patent rights. ISO and IEC shall not be held responsible for identifying any or all such patent rights.
ISO/IEC 8348 was prepared by Joint Technical Committee ISO/IEC JTC 1, Information technology,
Subcommittee SC 6, Telecommunications and information exchange between systems, in collaboration with
ITU-T. The identical text is published as ITU-T Rec. X.213.
This third edition cancels and replaces the second edition (ISO/IEC 8348:1996), which has been technically
revised. It also incorporates Amendment 1:1998 and Amendment 2:2002.
Annex A forms a normative part of this International Standard. Annexes B and C are for information only.
© ISO/IEC 2002 – All rights reserved v
Introduction
This Recommendation | International Standard is one of a set of Recommendations and International Standards produced
to facilitate the interconnection of computer systems. It is related to other Recommendations and International Standards
in the set as defined by the Reference Model of Open Systems Interconnection (OSI). The OSI Reference Model
(ITU-T Rec. X.200 | ISO/IEC 7498-1) subdivides the area of standardization for interconnection into a series of layers of
specification, each of a manageable size.
This Recommendation | International Standard defines the Service provided by the Network Layer to the Transport Layer
at the boundary between the Network and Transport Layers of the Reference Model. It provides for the designers of
Transport protocols a definition of the Network Service existing to support the Transport protocol and for the designers
of Network protocols a definition of the services to be made available through the action of the Network protocol over
the underlying service. This relationship is illustrated in Figure 0.
Transport Uses
Transport
layer service
protocol
Network service
Network
Network
Provides
protocol
layer service
TISO0290-92
Figure 0 – Relationship of the Network Service
to OSI Network and Transport protocols
The use of the word "Network" to name the "Network" Layer of the OSI Reference Model should be distinguished from
the use of the word "network" to denote a communications network as conventionally understood. To facilitate this
distinction, the term "subnetwork" is used for a collection of physical equipment, commonly called a "network" (see
Rec. X.200 | ISO/IEC 7498-1). Subnetworks may be either public networks or privately supplied networks. In the case of
public networks, their properties may be determined by separate Recommendations such as CCITT Rec. X.21 for a
circuit-switched network or ITU-T Rec. X.25 for a packet-switched network.
Throughout the set of OSI Recommendations and International Standards the term "Service" refers to the abstract
capability provided by one layer of the OSI Reference Model to the layer above it. Thus, the Network Service defined in
this Recommendation | International Standard is a conceptual architectural Service, independent of administrative
divisions.
NOTE – It is important to distinguish the specialized use of the term "Service" within the set of OSI Recommendations and
International Standards from its use elsewhere to describe the provision of a service by an organization (such as the provision of a
service, as defined in other Recommendations, by an Administration).
Any particular subnetwork may or may not support the OSI Network Service. The OSI Network Service may be
provided by a combination of one or more subnetworks and optional additional functions between or outside these
subnetworks.
vi © ISO/IEC 2002 – All rights reserved
INTERNATIONAL STANDARD
ITU-T RECOMMENDATION
Information technology – Open Systems Interconnection –
Network service definition
SECTION 1 – GENERAL
1 Scope
This Recommendation | International Standard defines the OSI Network Service in terms of:
a) the primitive actions and events of the Service;
b) the parameters associated with each primitive action and event, and the form which they take;
c) the interrelationship between, and the valid sequences of, these actions and events.
The principal objectives of this Recommendation | International Standard are:
1) To specify the characteristics of a conceptual Network Service and thus, supplement the Reference Model
in guiding the development of Network Layer protocols.
2) To encourage convergence of the capabilities offered by providers of subnetworks.
3) To provide a basis for the individual enhancement of existing heterogeneous subnetworks to a common
subnetwork-independent Network Service to enable them to be concatenated for the purpose of providing
global communication. (Such concatenation may involve optional additional functions which are not
defined in this Recommendation | International Standard.) A definition of the quality of service is an
important element of this Recommendation | International Standard.
4) To provide a basis for the development and implementation of subnetwork-independent Transport Layer
protocols decoupled from the variability of underlying public and private subnetworks and their specific
interface requirements.
This Recommendation | International Standard does not specify individual implementations or products nor does it
constrain the implementation of entities and interfaces within a system.
There is no conformance of equipment to this Recommendation | International Standard. Instead, conformance is
achieved through implementation of conforming OSI Network protocols which fulfil the Network Service defined in this
Recommendation | International Standard.
2 Normative references
The following Recommendations and International Standards contain provisions which, through reference in this text,
constitute provisions of this Recommendation | International Standard. At the time of publication, the editions indicated
were valid. All Recommendations and Standards are subject to revision, and parties to agreements based on this
Recommendation | International Standard are encouraged to investigate the possibility of applying the most recent
edition of the Recommendations and Standards listed below. Members of the IEC and ISO maintain registers of currently
valid International Standards. The Telecommunication Standardization Bureau of the ITU maintains a list of currently
valid ITU-T Recommendations.
2.1 Identical Recommendations | International Standards
– ITU-T Recommendation X.200 (1994) | ISO/IEC 7498-1:1994, Information technology – Open Systems
Interconnection – Basic Reference Model: The Basic Model.
– ITU-T Recommendation X.210 (1993) | ISO/IEC 10731:1994, Information technology – Open Systems
Interconnection – Basic Reference Model: Conventions for the definition of OSI services.
– ITU-T Recommendation X.224 (1995) | ISO/IEC 8073:1997, Information technology – Open Systems
Interconnection – Protocol for providing the connection-mode transport service.
ITU-T Rec. X.213 (10/2001) 1
2.2 Additional references
– CCITT Recommendation E.163 (1988), Numbering plan for the international telephone service.
– ITU-T Recommendation E.164 (1997), The international public telecommunication numbering plan.
– ITU-T Recommendation E.191 (2000), B-ISDN addressing.
– ITU-T Recommendation E.191.1 (2001), Criteria and procedures for the allocation of ITU-T
International Network Designator Addresses.
– ITU-T Recommendation F.69 (1994), The international telex service – Service and operational provisions
of telex destination codes and telex network identification codes.
– CCITT Recommendation T.50 (1992), International Reference Alphabet (IRA) (Formerly International
Alphabet No. 5 or IA5) – Information technology – 7-bit coded character set for information interchange.
– ITU-T Recommendation X.121 (2000), International numbering plan for public data networks.
– ITU-T Recommendation X.300 (1996), General principles for interworking between public networks and
between public networks and other networks for the provision of data transmission services.
– ISO/IEC 646:1991, Information technology – ISO 7-bit coded character set for information interchange.
– ISO 2375:1985, Data processing – Procedure for registration of escape sequences.
– ISO 3166-1:1997, Codes for the representation of names of countries and their subdivisions – Part 1:
Country codes.
– ISO/IEC 6523-1:1998, Information technology – Structure for the identification of organizations and
organization parts – Part 1: Identification of organization identification schemes.
– ISO 8648:1988, Information processing systems – Open Systems Interconnection – Internal organization
of the Network Layer.
– Internet Standard 2, Assigned Numbers.
– IETF RFC 1888 (1996), OSI NSAPs and IPv6.
3 Definitions
For the purposes of this Recommendation | International Standard, the following definitions apply.
3.1 Basic reference model definitions
This Recommendation | International Standard is based on the concepts developed in the Basic Reference Model for
Open Systems Interconnection and makes use of the following terms defined in ITU-T Rec. X.200 | ISO/IEC 7498-1:
a) expedited Network Service data unit;
b) Network-address;
c) Network Connection;
d) Network-entity;
e) Network-protocol control information;
f) Network-protocol data unit;
g) Network Layer;
h) Network-relay;
i) Network-routing;
j) Network Service;
k) Network Service access point;
l) Network Service access point address;
m) Network Service data unit;
n) OSI environment;
o) subnetwork;
p) title.
2 ITU-T Rec. X.213 (10/2001)
3.2 Service conventions definitions
This Recommendation | International Standard also makes use of the following terms defined in ITU-T Rec. X.210 |
ISO/IEC 10731, as they apply to the Network Layer:
a) confirm;
b) indication;
c) Network Service user;
d) Network Service provider;
e) primitive;
f) request;
g) response.
3.3 Network Service definitions
For the purposes of this Recommendation | International Standard, the following definitions also apply:
3.3.1 calling NS user: An NS user that initiates an NC establishment request.
3.3.2 called NS user: An NS user with whom a calling NS user wishes to establish an NC.
NOTE – Calling NS users and called NS users are defined with respect to a single NC. An NS user can be both a calling and a
called NS user simultaneously.
3.3.3 generic address: An address which identifies a set of NSAPs rather than a single specific NSAP.
3.3.4 network connection: An association established by a Network Layer between two NS users for the transfer of
data, which provides explicit identification of a set of Network data transmissions and agreement concerning the services
to be provided by the set.
NOTE – This definition clarifies that given in ITU-T Rec. X.200 | ISO/IEC 7498-1.
3.3.5 network connection-mode data transmission: The transfer of an NSDU from a source NSAP to a desti-
nation NSAP within the context of an NC that has previously been established.
3.3.6 network connectionless-mode data transmission: The transmission of an NSDU from a source NSAP to a
destination NSAP or group of destination NSAPs outside the context of an NC and without any requirement to maintain
any logical relationship among multiple invocations.
3.3.7 network connectionless-mode multicast transmission: The transmission of an NSDU from a source NSAP
to a set of destination NSAPs.
3.4 Network addressing definitions
Annex A, describing network addressing, makes use of the following terms as defined below:
3.4.1 DTE address: Information used to identify a point of attachment to a public data network.
3.4.2 subnetwork point of attachment: A point at which a real end system, interworking unit, or real subnetwork is
attached to a real subnetwork, and a conceptual point at which a subnetwork service is offered within an end or
intermediate system.
3.4.3 subnetwork point of attachment address: Information used in the context of a particular real subnetwork to
identify a subnetwork point of attachment; or information used in the context of a particular subnetwork to identify the
conceptual point within an end or intermediate system at which the subnetwork service is offered. This term is used
interchangeably with the (equivalent) shortened form subnetwork address.
3.4.4 network protocol address information: Information encoded in a Network protocol data unit to carry the
semantics of a Network service access point address. (This is known as an "address signal" or as the "coding of an
address signal" in the public network environment.)
3.4.5 naming domain: A context within which a name allocated by a naming authority is unambiguous. Where the
name is an address, the context within which the name is allocated is called an addressing domain.
3.4.6 global network addressing domain: An addressing domain consisting of all of the Network service access
point addresses in the OSI environment.
ITU-T Rec. X.213 (10/2001) 3
3.4.7 network addressing domain: A subset of the global network addressing domain consisting of all of the
Network service access point addresses allocated by one or more addressing authorities.
3.4.8 naming authority: That which allocated names from a specified naming domain, and which ensures that
names so allocated are unambiguous. Where the naming authority allocates addresses, it is called an addressing
authority.
3.4.9 network addressing authority: An addressing authority that assigns and administers Network service access
point addresses within one or more network addressing domains.
3.4.10 abstract syntax: A notation which enables data types to be defined, and values of those types specified,
without determining the way in which they will be represented (encoded) for transfer by protocols.
3.4.11 group Network address: An address that identifies a set of zero or more Network service access points; these
may belong to multiple Network entities, in different end systems.
3.4.12 individual Network address: An address that identifies a single NSAP.
NOTE – Where the distinction between a group Network address and an individual Network address is not important, the term
NSAP address is used.
3.5 Network layer architecture definitions
This Recommendation | International Standard makes use of the following terms defined in ITU-T Rec. X.300 and
ISO 8648.
a) subnetwork;
b) real subnetwork;
c) subnetwork service;
d) real end system;
e) interworking unit;
f) intermediate system;
g) relay entity.
4 Abbreviations
For the purposes of this Recommendation | International Standard, the following abbreviations apply:
AFI Authority and Format Identifier
CC Country Code
COR Confirmation of Receipt
DCC Data Country Code
DSP Domain Specific Part
ENSDU Expedited Network Service data unit
ICD International Code Designator
IDI Initial Domain Identifier
IDP Initial Domain Part
ISDN Integrated Services Digital Network
N Network
NC Network Connection
NL Network Layer
NPAI Network Protocol Addressing Information
NPDU Network Protocol Data Unit
4 ITU-T Rec. X.213 (10/2001)
NS Network Service
NSAP Network Service access point
NSDU Network Service data unit
OSI Open Systems Interconnection
PSTN Public Switched Telephone Network
PTT Postal, Telephone and Telegraph
QOS Quality of Service
RPF Reference Publication Format
SNPA Subnetwork Point of Attachment
5 Conventions
5.1 General conventions
This Service Definition uses the descriptive conventions given by ITU-T Rec. X.210 | ISO/IEC 10731.
The layer service model, service primitives, and time-sequence diagrams taken from those conventions are entirely
abstract descriptions; they do not represent a specification for implementation.
5.2 Parameters
Service primitives, used to represent service-user/service-provider interactions (see ITU-T Rec. X.210 | ISO/IEC 10731),
convey parameters which indicate information available in the user/provider interaction.
The parameters which apply to each group of Network Service primitives are set out in tables in clauses 12 to 14
and 19. Each "X" in the tables indicates that the primitive labelling the column in which it falls may carry the parameter
labelling the row in which it falls.
Some entries are further qualified by items in brackets. These may be:
a) an indication that the parameter is conditional in some way:
(C) indicates that the parameter is not present on the primitive for every NC; the parameter
definition describes the conditions under which the parameter is present or absent;
b) a parameter specific constraint:
(=) indicates that the value supplied in an indication or confirm primitive is always identical to
that supplied in the corresponding request or response primitive occurring at the peer NSAP;
c) an indication that some note applies to the entry:
(Note x) indicates that the referenced note contains additional information pertaining to the parameter
and its use.
In any particular interface, not all parameters need be explicitly stated. Some may be implicitly associated with the
NSAP at which the primitive is issued.
5.3 NC end-point identification convention
If an NS user needs to distinguish among several NCs at the same NSAP, then a local NC end-point identification
mechanism must be provided. All primitives issued at such an NSAP would be required to use this mechanism to
identify NCs. Such an implicit identification is not described as a parameter of the service primitives in this Service
Definition.
NOTE – The implicit NC end-point identification must not be confused with the address parameters of the N-CONNECT
primitives (see 12.2).
6 Overview and general characteristics
The Network Service provides for the transparent transfer of data (i.e. NS-user-data) between NS users. It makes
invisible to these NS users the way in which supporting communications resources are utilized to achieve this transfer.
ITU-T Rec. X.213 (10/2001) 5
In particular, the Network Service provides for the following:
a) Independence of underlying transmission media – The Network Service relieves NS users from all
concerns regarding how various subnetworks are used to provide the Network Service. The Network
Service hides from the NS user differences in the transfer of data over heterogeneous subnetworks, other
than quality of service.
b) End-to-end transfer – The Network Service provides for transfer of NS-user-data between NS users in end
systems. All routing and relaying functions are performed by the NS provider including the case where
several similar or dissimilar transmission resources are used in tandem or in parallel.
c) Transparency of transferred information – The Network Service provides for the transparent transfer of
octet-aligned NS-user-data and/or control information. It does not restrict the content, format or coding of
the information, nor does it ever need to interpret its structure or meaning.
d) Quality of service selection – The Network Service makes available to NS users a means to request and to
agree to the quality of service for the transfer of NS-user-data. Quality of service is specified by means of
QOS-parameters representing characteristics such as throughput, transit delay, accuracy and reliability.
e) NS-user-addressing – The Network Service utilizes a system of addressing (NSAP addressing and group
Network addressing) which allows NS users to refer unambiguously to one another.
7 Types and classes of Network Service
There are two types of Network Service:
a) a connection-mode service (defined in Section 2); and
b) a connectionless-mode service (defined in Section 3).
For a given instance of communication, the mode of service provided to all NS users is the same (i.e. connection-mode
or connectionless-mode). Choice of provision of the connectionless-mode Network Service or the connection-mode
Network Service is made in accordance with ITU-T Rec. X.200 | ISO/IEC 7498-1.
When referring to this Service Definition, an NS user or NS provider shall state which types(s) of service it expects to
use or provide.
There are no distinct classes of Network Service defined.
However, for the connection-mode service, two Network Layer Services, Receipt Confirmation and Expedited Data
Transfer, are NS provider-options.
A service which is an NS provider-option is one which an NS provider can choose either to provide or not to provide for
a particular NC. In circumstances where the NS provider chooses not to provide a provider-option service, it will not be
available in the Network Service. If the provider-option Receipt Confirmation or Expedited Data Transfer is provided, it
shall be as defined in 14.1 to 14.3.
SECTION 2 – DEFINITION OF THE CONNECTION-MODE SERVICE
8 Features of the connection-mode Network Service
The connection-mode Network Service offers the following features to an NS user:
a) The means to establish an NC with another NS user for the purpose of transferring NS-user-data in the
form of NSDUs. More than one NC may exist between the same pair of NS users.
b) The establishment of an agreement between the two NS users and the NS provider for a certain QOS
associated with each NC.
c) The means of transferring NSDUs in sequence on an NC. The transfer of NSDUs, which consist of an
integer number of octets, is transparent, in that the boundaries of NSDUs and the contents of NSDUs are
preserved unchanged by the Network Service, and there are no constraints on the NSDU content imposed
by the Network Service.
6 ITU-T Rec. X.213 (10/2001)
d) The means by which the receiving NS user may flow control the rate at which the sending NS user may
send NSDUs.
e) In some circumstances, the means of transferring separate expedited NSDUs in sequence (see clause 7).
Expedited NSDUs are limited in length and their transmission is subject to a different flow control from
normal data across the NSAP.
f) The means by which the NC can be returned to a defined state and the activities of the two NS users
synchronized by use of a reset service.
g) In some circumstances, the means for the NS user to confirm the receipt of an NSDU (see clause 7).
h) The unconditional, and therefore possibly destructive, release of an NC by either of the NS users or by the
NS provider.
9 Model of the connection-mode Network Service
9.1 Model of the connection-mode Network Layer Service
This Service Definition uses the abstract model for a layer service defined in clause 4 of ITU-T Rec. X.210 |
ISO/IEC 10731. The model defines the interactions between the NS users and the NS provider which take place at the
two NSAPs. Information is passed between the NS user and the NS provider by service primitives, which may convey
parameters.
9.2 Model of a Network Connection
Between the two end-points of an NC, there exists a flow control function which relates the behaviour of the NS user at
one end receiving NS-user-data to the ability of the NS user at the other end to send NS-user-data. As a means of
specifying this flow control feature and its relationship with other capabilities provided by the Network Service, the
queue model of an NC, described in the following subclauses, is used.
This queue model of an NC is discussed only to aid in the understanding of the end-to-end service features perceived by
users of the Network Service. It is not intended to serve as a substitute for a precise, formal description of the Network
Service, nor as a complete specification of all allowable sequences of NS primitives (allowable primitive sequences are
specified in clause 11 – also, see Note below.) In addition, this model does not attempt to describe all the functions or
operations of Network Layer entities (including relay entities) which are used to provide the Network Service. No
attempt to specify or constrain Network Service implementations is implied.
In interpreting this Service Definition, statements in clauses 12 to 14 concerning the properties of individual primitives
have precedence over the general statements in this clause.
NOTE – In addition to the interaction between service primitives described by this model, there may be constraints applied locally
on the ability to invoke primitives, as well as service procedures defining particular sequencing constraints on some primitives.
9.2.1 Queue model concepts
The queue model represents the operation of an NC in the abstract by a pair of queues linking the two NSAPs. There is
one queue for each direction of information flow (see Figure 1).
Each queue represents a flow control function in one direction of transfer. The ability of an NS user to add objects to a
queue will be determined by the behaviour of the NS user removing objects from that queue and the state of the queue.
Objects are entered or removed from the queue, either as the result of interactions at the two NSAPs, or as the result of
NS provider initiatives.
The pair of queues is considered to be available for each potential NC.
The objects which may be placed in a queue as a result of interactions at an NSAP (see clauses 12 to 14) are:
a) connect objects (associated with N-CONNECT primitives and all of their parameters);
b) octets of normal NS-user-data (associated with an N-DATA primitive);
c) indications of end-of-NSDU (associated with completion of an N-DATA primitive);
d) expedited NSDUs (associated with N-EXPEDITED-DATA primitives and all their parameters);
ITU-T Rec. X.213 (10/2001) 7
e) data acknowledgment objects (associated with N-DATA-ACKNOWLEDGE primitives);
f) reset objects (associated with N-RESET primitives and their parameters);
g) disconnect objects (associated with N-DISCONNECT primitives and all their parameters).
NOTE – The description of flow control (see 9.2.3) requires a less abstract description than that used for describing sequences of
primitives in clauses 11 to 14. While primitives are defined to be indivisible, for purposes of this queue model, information
associated with N-DATA primitives is conceptually subdivided into a sequence of octets of NS-user-data followed by an end-of-
NSDU indication. This does not imply any particular subdivision in any real interface.
NS user B
NS user A
NSAP
NSAP
Queue from A to B
Queue from B to A
NS provider
TISO0300-92
Figure 1 – Queue model of a Network Connection
The objects which may be placed in a queue as a result of NS provider initiatives (see clauses 12 to 14) are:
1) reset objects (associated with N-RESET primitives and all their parameters);
2) synchronization mark objects (see 9.2.4);
3) disconnect objects (associated with N-DISCONNECT primitives and all their parameters).
The queues are defined to have the following general properties:
i) a queue is empty until a connect object has been entered and can be returned to this state, with loss of its
contents, by the NS provider (see 9.2.4 and 9.2.5);
ii) objects may be entered into a queue as a result of the actions of the source NS user, subject to control by
the NS provider; objects may also be entered into a queue by the NS provider;
iii) objects are removed from the queue under the control of the receiving NS user;
iv) objects are normally removed under the control of the NS user in the same order that they were entered
(however see 9.2.3);
v) a queue has a limited capacity, but this capacity is not necessarily either fixed or determinable.
9.2.2 NC establishment
A pair of queues is associated with an NC between two NSAPs when the NS provider receives an N-CONNECT request
primitive at one of the NSAPs and a connect object is entered into one of the queues. From the standpoint of one of
the NS users of the NC, the queues remain associated with the NC until a disconnect object (associated with an
N-DISCONNECT primitive) is either entered or removed from a queue at that NSAP.
If NS user A denotes the NS user who initiates NC establishment (resulting in a connect object being entered into the
queue from NS user A to NS user B), then no object other than a disconnect object may be entered into the queue from A
to B until after the connect object associated with the N-CONNECT confirm has been removed. In the queue from
NS user B to NS user A, objects can be entered only after a connect object associated with an N-CONNECT response
from NS user B has been entered; it is possible for a disconnect object to be placed in the queue from B to A instead of a
connect object to release the NC.
8 ITU-T Rec. X.213 (10/2001)
The properties exhibited by the queues while the NC exists represent the agreements reached among the NS users and the
NS provider during the NC establishment procedure concerning quality of service and the use of the receipt and
expedited data transfer services.
9.2.3 Data transfer operations
Flow control on the NC is represented in this queue model by the management of the queue capacity, allowing objects of
certain types to be added to the queues. The conditions affecting entry of reset and disconnect objects are described in
item b) below and in 9.2.4 and 9.2.5. The flow control relationship between the other types of objects is summarized by
Table 1.
Table 1 – Flow control relationships between queue model objects
The addition of
...
NORME ISO/CEI
INTERNATIONALE 8348
Troisième édition
2002-11-01
Technologies de l'information —
Interconnexion de systèmes ouverts
(OSI) — Définition du service de réseau
Information technology — Open Systems Interconnection — Network
service definition
Numéro de référence
ISO/CEI 8348:2002(F)
©
ISO/CEI 2002
ISO/CEI 8348:2002(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO/CEI 2002
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2003
Publié en Suisse
ii © ISO/CEI 2002 – Tous droits réservés
ISO/CEI 8348:2002(F)
TABLE DES MATIÈRES
Page
SECTION 1 − GÉNÉRALITÉS . 1
1 Domaine d'application. 1
2 Références normatives. 1
2.1 Recommandations | Normes internationales identiques. 1
2.2 Autres références. 2
3 Définitions. 2
3.1 Définitions du modèle de référence de base. 2
3.2 Définitions de la convention de service . 3
3.3 Définitions du service de réseau. 3
3.4 Définitions de l'adressage de réseau. 3
3.5 Définitions de l'architecture de la couche Réseau . 4
4 Abréviations . 4
5 Conventions. 5
5.1 Conventions générales . 5
5.2 Paramètres. 5
5.3 Convention d'identification d'extrémité de connexion de réseau . 6
6 Présentation et caractéristiques générales. 6
7 Classes et types du service de réseau. 6
SECTION 2 – DÉFINITION DU SERVICE EN MODE CONNEXION . 7
8 Caractéristiques du service de réseau en mode connexion . 7
9 Modèle du service de réseau en mode connexion. 7
9.1 Modèle du service de la couche Réseau en mode connexion. 7
9.2 Modèle d'une connexion de réseau. 7
10 Qualité du service de réseau en mode connexion. 12
10.1 Détermination de la qualité de service . 12
10.2 Définition des paramètres de qualité de service . 13
11 Enchaînement des primitives. 17
11.1 Relation entre les primitives au niveau des deux extrémités d'une connexion de réseau . 17
11.2 Enchaînement des primitives au niveau d'une extrémité de connexion de réseau. 17
12 Phase d'établissement de connexion de réseau . 20
12.1 Fonction . 20
12.2 Types de primitives et paramètres associés. 20
12.3 Enchaînement de primitives. 29
13 Phase de libération de connexion de réseau . 30
13.1 Fonction . 30
13.2 Types de primitives et paramètres associés. 30
13.3 Enchaînement de primitives lors de la libération d'une connexion de réseau établie. 32
13.4 Enchaînement de primitives correspondant au refus par un utilisateur du service de réseau d'une
tentative d'établissement de connexion de réseau . 33
13.5 Enchaînement de primitives correspondant au refus par le fournisseur du service de réseau d'une
tentative d'établissement de connexion de réseau . 34
14 Phase de transfert de données. 34
14.1 Transfert de données . 34
14.2 Service de confirmation de réception. 35
14.3 Service de transfert de données exprès. 36
14.4 Service de réinitialisation. 38
© ISO/CEI 2002 – Tous droits réservés iii

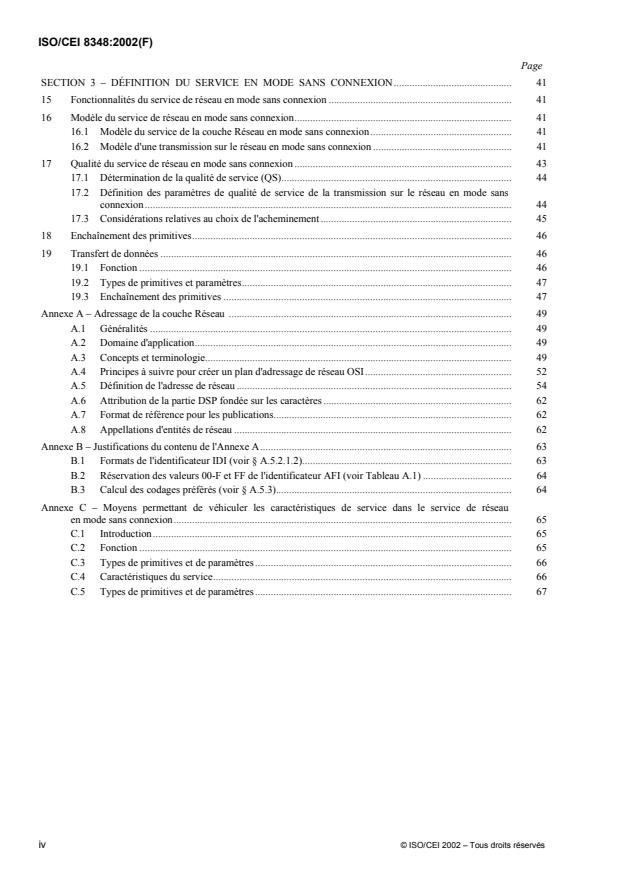

ISO/ CEI 8348:2002(F)
Page
SECTION 3 – DÉFINITION DU SERVICE EN MODE SANS CONNEXION. 41
15 Fonctionnalités du service de réseau en mode sans connexion . 41
16 Modèle du service de réseau en mode sans connexion. 41
16.1 Modèle du service de la couche Réseau en mode sans connexion . 41
16.2 Modèle d'une transmission sur le réseau en mode sans connexion . 41
17 Qualité du service de réseau en mode sans connexion . 43
17.1 Détermination de la qualité de service (QS). 44
17.2 Définition des paramètres de qualité de service de la transmission sur le réseau en mode sans
connexion. 44
17.3 Considérations relatives au choix de l'acheminement . 45
18 Enchaînement des primitives. 46
19 Transfert de données . 46
19.1 Fonction . 46
19.2 Types de primitives et paramètres. 47
19.3 Enchaînement des primitives . 47
Annexe A – Adressage de la couche Réseau . 49
A.1 Généralités . 49
A.2 Domaine d'application. 49
A.3 Concepts et terminologie. 49
A.4 Principes à suivre pour créer un plan d'adressage de réseau OSI. 52
A.5 Définition de l'adresse de réseau . 54
A.6 Attribution de la partie DSP fondée sur les caractères . 62
A.7 Format de référence pour les publications. 62
A.8 Appellations d'entités de réseau . 62
Annexe B – Justifications du contenu de l'Annexe A. 63
B.1 Formats de l'identificateur IDI (voir § A.5.2.1.2). 63
B.2 Réservation des valeurs 00-F et FF de l'identificateur AFI (voir Tableau A.1) . 64
B.3 Calcul des codages préférés (voir § A.5.3). 64
Annexe C – Moyens permettant de véhiculer les caractéristiques de service dans le service de réseau
en mode sans connexion. 65
C.1 Introduction. 65
C.2 Fonction . 65
C.3 Types de primitives et de paramètres . 66
C.4 Caractéristiques du service. 66
C.5 Types de primitives et de paramètres . 67
iv © ISO/CEI 2002 – Tous droits réservés
ISO/CEI 8348:2002(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) et la CEI (Commission électrotechnique internationale)
forment le système spécialisé de la normalisation mondiale. Les organismes nationaux membres de l'ISO ou
de la CEI participent au développement de Normes internationales par l'intermédiaire des comités techniques
créés par l'organisation concernée afin de s'occuper des domaines particuliers de l'activité technique. Les
comités techniques de l'ISO et de la CEI collaborent dans des domaines d'intérêt commun. D'autres
organisations internationales, gouvernementales et non gouvernementales, en liaison avec l'ISO et la CEI
participent également aux travaux. Dans le domaine des technologies de l'information, l'ISO et la CEI ont créé
un comité technique mixte, l'ISO/CEI JTC 1.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 3.
La tâche principale du comité technique mixte est d'élaborer les Normes internationales. Les projets de
Normes internationales adoptés par le comité technique mixte sont soumis aux organismes nationaux pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des
organismes nationaux votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO et la CEI ne sauraient être tenues pour
responsables de ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO/CEI 8348 a été élaborée par le comité technique mixte ISO/CEI JTC 1, Technologies de l'information,
sous-comité SC 6, Téléinformatique, en collaboration avec l'UIT-T. Le texte identique est publié en tant que
Rec. UIT-T X.213.
Cette troisième édition annule et remplace la deuxième édition (ISO/CEI 8348:1996), qui a fait l'objet d'une
révision technique. Elle incorpore aussi l’Amendement 1:1998 et l’Amendement 2:2002.
L’annexe A constitue un élément normatif de la présente Norme internationale. Les annexes B et C sont
données uniquement à titre d’information.
© ISO/CEI 2002 – Tous droits réservés v
ISO/CEI 8348:2002(F)
Introduction
La présente Recommandation | Norme internationale appartient à une série de Recommandations | Normes
internationales élaborées pour faciliter l'interconnexion de systèmes informatiques. Ses relations avec les autres
Recommandations et Normes internationales sont définies par le modèle de référence pour l'interconnexion des
systèmes ouverts (OSI, open systems interconnection). Le modèle de référence OSI (Rec. UIT-T X.200 |
ISO/CEI 7498-1) divise le domaine de la normalisation, en vue de l'interconnexion, en une série de couches de
spécifications, dont chacune est d'une taille maîtrisable.
La présente Recommandation | Norme internationale définit le service fourni par la couche Réseau à la couche
Transport, à la frontière entre ces deux couches du modèle de référence. Elle fournit aux concepteurs de protocoles de
transport une définition du service de réseau disponible pour la mise en oeuvre du protocole de transport, et aux
concepteurs de protocoles de réseau une définition des services devant être fournis par l'intermédiaire du protocole de
réseau à partir du service de la couche de niveau inférieur. Cette relation est représentée à la Figure 0.
Couche
Utilise le service
Protocole
Transport
de transport
Service de réseau
Couche Fournit le service
Protocole
Réseau
de réseau
TISO0290-92
Figure 0 – Relation entre le service de réseau et le réseau OSI et les protocoles de transport
Il convient de faire la distinction entre l'utilisation du mot "réseau" comme appellation de la couche "réseau" du modèle
de référence OSI, et son utilisation pour désigner un réseau de communication tel qu'on l'entend communément. Pour
faciliter cette distinction, le terme "sous-réseau" est utilisé pour désigner un ensemble d'équipements physiques,
communément appelé un "réseau" (Rec. UIT-T X.200 | ISO/CEI 7498-1). Les sous-réseaux peuvent être soit des
réseaux publics, soit des réseaux privés. Dans le cas des réseaux publics, leurs propriétés peuvent être déterminées par
des Recommandations distinctes, telles que la Rec. CCITT X.21 pour les réseaux à commutation de circuits et la
Rec. UIT-T X.25 pour les réseaux à commutation de paquets.
Dans le contexte de l'ensemble des Recommandations et Normes internationales OSI, le terme "service" se réfère à la
capacité abstraite fournie par une couche du modèle de référence OSI à la couche immédiatement supérieure. Le service
de réseau défini dans la présente Recommandation | Norme internationale est donc un service architectural conceptuel,
indépendant des divisions administratives.
NOTE – Il importe de faire la distinction entre l'utilisation spécialisée du terme "service" dans le contexte des
Recommandations | Normes internationales OSI et son utilisation par ailleurs pour décrire la fourniture d'un service par une
organisation (par exemple, la fourniture d'un service par une Administration, telle qu'elle est définie dans d'autres
Recommandations).
Un sous-réseau particulier peut ou non mettre en oeuvre le service de réseau OSI. Le service de réseau OSI peut être
assuré par une combinaison d'un ou de plusieurs sous-réseaux et de fonctions additionnelles facultatives, situées entre
ces sous-réseaux ou à l'extérieur.
vi © ISO/CEI 2002 – Tous droits réservés
ISO/CEI 8348:2002 (F)
NORME INTERNATIONALE
RECOMMANDATION
Technologies de l'information −−−− Interconnexion des systèmes ouverts −−−−
Définition du service réseau
SECTION 1 −−−− GÉNÉRALITÉS
1 Domaine d'application
La présente Recommandation | Norme internationale définit le service de réseau OSI en fonction:
a) des actions et des événements spécifiés par les primitives de service;
b) des paramètres associés à chaque primitive spécifiant une action ou un événement, et de la forme qu'ils
revêtent;
c) des relations entre ces actions et événements et des enchaînements valides de ces actions et événements.
Les principaux objectifs de la présente Recommandation | Norme internationale sont de:
1) spécifier les caractéristiques d'un service de réseau conceptuel et compléter, de ce fait, le modèle de
référence en fournissant des lignes directrices pour l'élaboration de protocoles de la couche Réseau;
2) encourager la convergence des possibilités offertes par les fournisseurs de sous-réseaux;
3) fournir une base pour l'amélioration individuelle des sous-réseaux hétérogènes existants pour aboutir à
un service de réseau commun, indépendant des sous-réseaux, et permettant leur concaténation
afin d'assurer une communication globale. (Cette concaténation peut mettre en jeu des fonctions
additionnelles facultatives qui ne sont pas définies dans la présente Recommandation | Norme
internationale.) Une définition de la qualité de service est un élément important de la présente
Recommandation | Norme internationale;
4) constituer une base pour le développement et l'implémentation de protocoles de la couche Transport
indépendants des sous-réseaux et indifférents à la disparité des sous-réseaux publics et privés et aux
spécificités de leurs interfaces.
La présente Recommandation | Norme internationale ne spécifie pas de forme particulière d'implémentations ou de
produits et n'impose aucune contrainte de réalisation pour les entités et interfaces d'un système.
Il n'est donc pas spécifié de conditions de conformité des équipements à la présente Recommandation | Norme
internationale. Par contre, la conformité est obtenue par l'implémentation de protocoles de réseau conformes à l'OSI, qui
assurent le service de réseau défini dans la présente Recommandation | Norme internationale.
2 Références normatives
Les Recommandations et Normes internationales suivantes contiennent des dispositions qui, par suite de la référence qui
y est faite, constituent des dispositions valables pour la présente Recommandation | Norme internationale. Au moment de
la publication, les éditions indiquées étaient en vigueur. Toutes Recommandations et Normes sont sujettes à révision et
les parties prenantes aux accords fondés sur la présente Recommandation | Norme internationale sont invitées à
rechercher la possibilité d'appliquer les éditions les plus récentes des Recommandations et Normes indiquées ci-après.
Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur. Le Bureau de la
normalisation des télécommunications de l'UIT tient à jour une liste des Recommandations de l'UIT-T en vigueur.
2.1 Recommandations | Normes internationales identiques
– Recommandation UIT-T X.200 (1994) | ISO/CEI 7498-1:1994, Technologies de l'information –
Interconnexion des systèmes ouverts – Modèle de référence de base: le modèle de référence de base.
– Recommandation UIT-T X.210 (1993) | ISO/CEI 10731:1994, Technologies de l'information –
Interconnexion des systèmes ouverts – Modèle de référence de base: conventions pour la définition des
services de l'interconnexion de systèmes ouverts.
– Recommandation UIT-T X.224 (1995) | ISO/CEI 8073:1997, Technologies de l'information –
Interconnexion des systèmes ouverts – Protocole assurant le service de transport en mode connexion.
Rec. UIT-T X.213 (10/2001) 1
ISO/CEI 8348:2002 (F)
2.2 Autres références
– Recommandation E.163 du CCITT (1988), Plan de numérotage du service téléphonique international.
– Recommandation UIT-T E.164 (1997), Plan de numérotage des télécommunications publiques
internationales.
– Recommandation UIT-T E.191 (2000), Adressage dans le RNIS à large bande.
– Recommandation UIT-T E.191.1 (2001), Critères et procédures d'attribution des adresses de désignateur
de réseau international UIT-T.
– Recommandation UIT-T F.69 (1994), Services télex international – Dispositions relatives au service et à
l'exploitation applicables aux codes télex de destination et aux codes d'identification des réseaux télex.
– Recommandation T.50 du CCITT (1992), Alphabet international de référence (ancien alphabet
o
international n 5 ou AI5) – Technologies de l'information – Jeux de caractères codés à 7 bits pour
l'échange d'informations.
– Recommandation UIT-T X.121 (2000), Plan de numérotage international pour les réseaux publics de
données.
– Recommandation UIT-T X.300 (1996), Principes généraux d'interfonctionnement des réseaux publics
entre eux et avec d'autres réseaux pour assurer des services de transmission de données.
– ISO/CEI 646:1991, Technologies de l'information – Jeu ISO de caractères codés à 7 éléments pour
l'échange d'informations.
– ISO 2375:1985, Traitement de l'information – Procédure pour l'enregistrement des séquences
d'échappement.
– ISO 3166-1:1997, Codes pour la représentation des noms de pays et de leurs subdivisions – Partie 1:
Codes pays.
– ISO/CEI 6523-1:1998, Technologies de l'information – Structures pour l'identification des organisations
et des parties d'organisations – Partie 1: Identification des systèmes d'identification d'organisations.
– ISO 8648:1988, Systèmes de traitement de l'information – Interconnexion de systèmes ouverts –
Organisation interne de la Couche Réseau.
− Internet Standard 2 – Assigned Numbers.
− IETF RFC 1888 (1996), OSI NSAPs et IPv6.
3 Définitions
Pour les besoins de la présente Recommandation | Norme internationale, les définitions suivantes s'appliquent.
3.1 Définitions du modèle de référence de base
La présente Recommandation | Norme internationale est fondée sur les concepts développés dans le modèle de référence
de base pour l'interconnexion des systèmes ouverts, et utilise les expressions et termes suivants, qui sont définis dans la
Rec. UIT-T X.200 | ISO/CEI 7498-1:
a) unité de données exprès du service de réseau;
b) adresse de réseau;
c) connexion de réseau;
d) entité de réseau;
e) information de commande de protocole de réseau;
f) unité de données protocolaire de réseau;
g) couche Réseau;
h) relais réseau;
i) acheminement réseau;
j) service de réseau;
k) point d'accès au service de réseau;
l) adresse de point d'accès au service de réseau;
m) unité de données du service de réseau;
2 Rec. UIT-T X.213 (10/2001)
ISO/CEI 8348:2002 (F)
n) environnement OSI;
o) sous-réseau;
p) titre.
3.2 Définitions de la convention de service
La présente Recommandation | Norme internationale utilise également les expressions et termes suivants définis dans la
Rec. UIT-T X.210 | ISO/CEI 10731, tels qu'ils s'appliquent à la couche Réseau:
a) confirmation;
b) indication;
c) utilisateur du service de réseau;
d) fournisseur du service de réseau;
e) primitive;
f) demande;
g) réponse.
3.3 Définitions du service de réseau
Pour les besoins de la présente Recommandation | Norme internationale, les définitions suivantes s'appliquent:
3.3.1 utilisateur appelant du service de réseau: utilisateur du service de réseau qui émet une demande
d'établissement de connexion de réseau.
3.3.2 utilisateur appelé du service de réseau: utilisateur du service de réseau avec lequel l'utilisateur appelant du
service de réseau souhaite établir une connexion de réseau.
NOTE – Les utilisateurs du service de réseau demandeurs et demandés sont définis par rapport à une seule connexion de réseau.
Un utilisateur du service de réseau peut être simultanément appelant et appelé.
3.3.3 adresse générique: adresse qui identifie un ensemble de points d'accès au service de réseau et non un point
d'accès au service de réseau spécifique.
3.3.4 connexion de réseau: etablie par une couche Réseau entre deux utilisateurs du service réseau pour le transfert
de données, cette association permet d'identifier explicitement un ensemble de transmissions de données de réseau et
l'accord concernant les services qui seront assurés par ledit ensemble.
NOTE – Cette définition précise celle qui est donnée dans la Rec. UIT-T X.200 | ISO/CEI 7498-1.
3.3.5 transmission de données de réseau en mode connexion: transfert d'une unité de données du service de réseau
d'un point d'accès au service de réseau source vers un point d'accès au service de réseau de destination dans le contexte
d'une connexion de réseau préalablement établie.
3.3.6 transmission de données de réseau en mode sans connexion: transmission d'une unité de données du service
de réseau d'un point d'accès au service de réseau vers un point d'accès au service de réseau de destination ou vers un
groupe de points d'accès au service de réseau de destination en dehors du contexte d'une connexion de réseau et sans
nécessité de maintenir une relation logique entre des invocations multiples.
3.3.7 transmission multidiffusion de réseau en mode sans connexion: transmission d'une unité NSDU d'un point
NSAP expéditeur vers un ensemble de points NSAP destinataires.
3.4 Définitions de l'adressage de réseau
L'Annexe A utilise les termes suivants tels qu'ils sont définis ci-dessous:
3.4.1 adresse d'équipement terminal de traitement de données: information servant à identifier un point de
rattachement à un réseau public de données.
3.4.2 point de rattachement de sous-réseau: point où un système d'extrémité réel, une unité d'interfonctionnement
ou un sous-réseau réel sont rattachés à un sous-réseau réel et point théorique où un service de sous-réseau est offert dans
un système d'extrémité ou intermédiaire.
3.4.3 adresse du point de rattachement de sous-réseau: information utilisée dans le cadre d'un sous-réseau réel
particulier pour identifier un point de rattachement de sous-réseau secondaire; ou information utilisée dans le cadre d'un
sous-réseau donné pour identifier le point théorique d'un système d'extrémité ou intermédiaire où le service de
sous-réseau est offert. On peut remplacer ce terme par le terme abrégé adresse de sous-réseau.
Rec. UIT-T X.213 (10/2001) 3
ISO/CEI 8348:2002 (F)
3.4.4 information d'adresse de protocole de réseau: information codée dans une unité de données protocolaire de
réseau servant à acheminer la sémantique d'une adresse de point d'accès à un service de réseau. (Il s'agit du "signal
d'adresse" ou du "codage de signal d'adresse" utilisés dans le cadre des réseaux publics pour données.)
3.4.5 domaine de dénomination: contexte dans lequel un nom attribué par une autorité de dénomination est
dépourvu de toute ambiguïté. Si ce nom est une adresse, le contexte dans lequel ce nom est attribué est appelé domaine
d'adressage.
3.4.6 domaine global d'adressage du réseau: domaine d'adressage comprenant toutes les adresses de point d'accès
au service de réseau dans l'environnement OSI.
3.4.7 domaine d'adressage du réseau: sous-ensemble du domaine global d'adressage du réseau comprenant toutes
les adresses de points d'accès au service de réseau attribuées par une ou plusieurs autorités d'adressage.
3.4.8 autorité de dénomination: autorité qui attribue les noms d'un domaine de dénomination particulier et qui
garantit que ces noms sont dépourvus d'ambiguïté. Si l'autorité d'appellation attribue des adresses, elle est appelée
autorité d'adressage.
3.4.9 autorité d'adressage de réseau: autorité d'adressage qui attribue et gère les adresses de points d'accès au
service de réseau dans le cadre d'un ou de plusieurs domaines d'adressage de réseau.
3.4.10 syntaxe abstraite: notation qui permet de définir des types de données, et des valeurs de ces types définis, sans
déterminer comment ils seront représentés (codés) en vue de transferts par protocoles.
3.4.11 adresse réseau de groupe: adresse identifiant un ensemble de zéro ou plusieurs points d'accès au service
Réseau; ces points peuvent appartenir à de multiples entités de réseau dans des systèmes d'extrémité différents.
3.4.12 adresse réseau individuelle: adresse identifiant un seul point NSAP.
NOTE – Lorsque la distinction entre une adresse réseau de groupe et une adresse réseau individuelle n'est pas importante, on
utilise le terme adresse de point NSAP.
3.5 Définitions de l'architecture de la couche Réseau
La présente Recommandation | Norme internationale utilise les termes suivants qui sont définis dans la Rec. UIT-T
X.300 et l'ISO 8648.
a) sous-réseau;
b) sous-réseau réel;
c) service de sous-réseau;
d) système d'extrémité réel;
e) unité d'interfonctionnement;
f) système intermédiaire;
g) entité relais.
4 Abréviations
Pour les besoins de la présente Recommandation | Norme internationale, les abréviations suivantes sont utilisées:
AFI Identificateur d'autorité et de format (authority and format identifier)
CC Indicatif de pays (country code)
COR Confirmation de réception[JG41]
DCC Indicatif de pays pour transmission de données (data country code)
DSP Sous-système propre au domaine (domain specific part)
ENSDU Unité de données exprès du service de réseau (expedited network-service data unit)
ICD Désignateur de code international (international code designator)
IDI Identificateur de domaine initial
IDP Sous-système du domaine initial (initial domain part)
N Réseau (network)
4 Rec. UIT-T X.213 (10/2001)
ISO/CEI 8348:2002 (F)
NC Connexion de réseau (network connection)
NL Couche Réseau (network layer)
NPAI Information d'adresse du protocole de réseau (network protocol addressing information)
NPDU Unité de données protocolaire de réseau (network protocol data unit)
NS Service de réseau (network service)
NSAP Point d'accès au service de réseau (network service access point)
NSDU Unité de données du service réseau (network service data unit)
OSI Interconnexion des systèmes ouverts (open systems interconnection)
PTT Postes, téléphone et télégraphe
QS Qualité de service
RNIS Réseau numérique à intégration de services
RPF Format de référence pour les publications (reference publication format)
RTPC Réseau téléphonique public commuté
SNPA Point de rattachement de sous-réseau (subnetwork point of attachment)
5 Conventions
5.1 Conventions générales
La présente Définition du service utilise les conventions descriptives définies dans la Rec. UIT-T X.210 |
ISO/CEI 10731.
Le modèle du service d'une couche, les primitives de service et les chronogrammes dérivés de ces conventions sont des
descriptions purement abstraites; ils ne constituent pas une spécification en vue d'une implémentation.
5.2 Paramètres
Les primitives de service, utilisées pour représenter les interactions entre utilisateur et fournisseur du service (voir la Rec.
UIT-T X.210 | ISO/CEI 10731), véhiculent des paramètres qui indiquent les informations disponibles pour l'interaction
entre l'utilisateur et le fournisseur.
Les paramètres associés à chaque groupe de primitives du service de réseau sont indiqués dans les tableaux des
articles 12 à 14 et 19. Les colonnes de ces tableaux correspondent aux primitives et les lignes aux paramètres. Les
paramètres pouvant être associés à une primitive donnée sont indiqués par un "X" à l'intersection de la ligne et de la
colonne correspondantes.
Certaines de ces intersections marquées d'un "X" présentent un élément de qualification entre parenthèses. Il peut s'agir:
a) d'indications précisant que la présence du paramètre est conditionnelle:
(C) indique que le paramètre ne figure pas forcément dans la primitive pour chaque connexion de
réseau; la définition du paramètre décrit les conditions de présence de ce paramètre;
b) de contraintes spécifiques à un paramètre:
(=) indique que la valeur fournie dans une primitive d'indication ou de confirmation est toujours
identique à celle qui est fournie dans la primitive correspondante de demande ou de réponse
émise au niveau du point NSAP homologue;
c) d'indication de renvoi à une note concernant cette case du tableau:
(Note x) indique que la note en référence contient des informations supplémentaires concernant le
paramètre et son utilisation.
Il n'est pas nécessaire que tous les paramètres soient explicitement présents pour une interface donnée. Certains
paramètres peuvent être associés implicitement au point NSAP au niveau duquel la primitive est émise.
Rec. UIT-T X.213 (10/2001) 5
ISO/CEI 8348:2002 (F)
5.3 Convention d'identification d'extrémité de connexion de réseau
Si un utilisateur du service de réseau a besoin de faire la distinction entre plusieurs connexions de réseau reliées à un
même point NSAP, il doit disposer d'un mécanisme local d'identification d'extrémité de connexion de réseau. Toutes les
primitives, émises au niveau d'un tel point NSAP, doivent alors utiliser ce mécanisme pour identifier les connexions de
réseau. Ce type d'identification implicite n'est pas décrit comme un paramètre des primitives de service dans la présente
Définition du service.
NOTE – L'identification implicite d'extrémité de connexion de réseau ne doit pas être confondue avec les paramètres d'adresse des
primitives de connexion de réseau N-CONNECT (voir § 12.2).
6 Présentation et caractéristiques générales
Le service de réseau assure le transfert transparent de données (c'est-à-dire, de données utilisateur du service de réseau)
entre utilisateurs du service de réseau. Ce service leur rend invisible la façon dont les ressources de communication
implémentées sont utilisées pour réaliser ce transfert.
Le service de réseau assure en particulier:
a) l'indépendance par rapport aux supports de transmission sous-jacents – Le service de réseau libère ses
utilisateurs de toutes les préoccupations liées à la façon dont sont utilisés les divers sous-réseaux pour
assurer le service de réseau. Il masque à l'utilisateur du service de réseau les différences dans le transfert
des données sur des sous-réseaux hétérogènes, sauf les différences de qualité de service;
b) le transfert de bout en bout – Le service de réseau assure le transfert des données utilisateur du service de
réseau échangées entre des utilisateurs du service de réseau situés dans des systèmes d'extrémité. Toutes
les fonctions d'acheminement et de relais sont assurées par le fournisseur du service de réseau, y compris
dans le cas où diverses ressources de transmission similaires ou différentes sont utilisées en cascade ou en
parallèle;
c) la transparence des informations transférées – Le service de réseau assure le transfert transparent, sous la
forme d'une suite d'octets, de données utilisateur du service de réseau et/ou d'informations de commande.
Il n'impose aucune restriction quant au contenu, au format ou au codage des informations, et n'a même pas
besoin d'interpréter leur structure ou leur signification;
d) le choix de la qualité de service – Le service de réseau offre aux utilisateurs la possibilité de demander ou
d'accepter la qualité de service prévue pour le transfert de données utilisateur du service de réseau. La
qualité de service est spécifiée par des paramètres de qualité de service QS exprimant des caractéristiques
telles que le débit, le temps de transit, l'exactitude et la fiabilité;
e) l'adressage de l'utilisateur du service de réseau – Le service de réseau utilise un système d'adressage
(adressage de point NSAP et adressage réseau de groupe) qui permet à chacun de ses utilisateurs
d'identifier de façon non ambiguë d'autres utilisateurs du service de réseau.
7 Classes et types du service de réseau
Il existe deux types de service de réseau:
a) un service en mode connexion (défini dans la Section 2);
b) un service en mode sans connexion (défini dans la Section 3).
Pour une communication donnée, le mode offert à tous les utilisateurs du service de réseau est le même (c'est-à-dire
connexion ou sans connexion). Le choix de la fourniture du service de réseau en mode connexion ou de service de réseau
en mode sans connexion est fait en accord selon la Rec. UIT-T X.200 | ISO/CEI 7498-1.
Lorsqu'un utilisateur ou un fournisseur du service de réseau fait mention de la présente définition du service, il doit
indiquer quel(s) type(s) de service il entend utiliser ou fournir.
Il n'est pas défini de classes distinctes du service de réseau.
Toutefois, pour le service en mode connexion, deux services de la couche Réseau, la confirmation de réception et le
transfert de données exprès, sont des options du fournisseur du service de réseau.
Un service est une option du fournisseur du service de réseau, si celui-ci peut choisir de le fournir ou non sur une
connexion de réseau déterminée. Dans ce cas où le fournisseur du service de réseau choisit de ne pas fournir un service
facultatif, ce service n'est pas disponible dans le service de réseau. Si les options du fournisseur de confirmation de
réception ou de transfert de données exprès sont fournies, elles doivent l'être comme cela est spécifié aux § 14.1, 14.2
et 14.3.
6 Rec. UIT-T X.213 (10/2001)
ISO/CEI 8348:2002 (F)
SECTION 2 – DÉFINITION DU SERVICE EN MODE CONNEXION
8 Caractéristiques du service de réseau en mode connexion
Le service de réseau en mode connexion offre les possibilités suivantes à ses utilisateurs:
a) le moyen pour un utilisateur du service de réseau d'établir une connexion de réseau avec un autre
utilisateur, afin de transférer des données utilisateur du service de réseau sous la forme d'unités NSDU.
Plusieurs connexions de réseau peuvent exister entre un même couple d'utilisateurs du service de réseau;
b) le moyen de convenir, entre deux utilisateurs et le fournisseur du service de réseau, d'une certaine qualité
de service associée à chaque connexion de réseau;
c) le moyen de transférer des unités NSDU en séquence sur une connexion de réseau. Le transfert d'unités
NSDU, qui sont constituées d'un nombre entier d'octets, est transparent puisque le service de réseau ne
modifie en rien les limites et le contenu des unités NSDU et n'impose aucune contrainte au contenu de
ces unités;
d) le moyen pour l'utilisateur du service de réseau destinataire de contrôler la cadence à laquelle l'utilisateur
du service de réseau expéditeur peut envoyer des unités NSDU;
e) dans certaines circonstances, le moyen de transférer séparément et en séquence des unités NSDU exprès
(voir l'article 7). Les unités NSDU exprès sont d'une longueur limitée et leur transfert est soumis à une
régulation de flux différente de celle qui est exercée sur les données normales à travers le point NSAP;
f) le moyen d'utiliser un service de réinitialisation pour remettre la connexion de réseau dans un état défini et
synchroniser les activités des deux utilisateurs du service de réseau;
g) dans certaines circonstances, le moyen pour l'utilisateur du service de réseau de confirmer la réception
d'une unité NSDU (voir l'article 7);
h) la libération inconditionnelle, et donc éventuellement destructive, d'une connexion de réseau, soit par l'un
des utilisateurs du service de réseau, soit par le fournisseur du service de réseau.
9 Modèle du service de réseau en mode connexion
9.1 Modèle du service de la couche Réseau en mode connexion
La présente Définition du service utilise le modèle abstrait de service de couche défini dans l'article 4 de la
Rec. UIT-T X.210 | ISO/CEI 10731. Le modèle définit les interactions entre les utilisateurs et le fournisseur du service
de réseau qui ont lieu aux deux points NSAP. Les informations sont échangées entre l'utilisateur et le fournisseur du
service de réseau au moyen de primitives de service qui peuvent contenir des paramètres.
9.2 Modèle d'une connexion de réseau
La fonction de régulation de flux, exercée entre les deux extrémités d'une connexion de réseau, établit une relation entre
le comportement de l'utilisateur qui reçoit des données à une extrémité et l'aptitude de son homologue à l'autre extrémité
à expédier des données. Le modèle de files d'attente d'une connexion de réseau, décrit dans les paragraphes suivants, est
utilisé pour spécifier les caractéristiques de cette régulation de flux et ses relations avec les autres capacités fournies par
le service de réseau.
Ce modèle de files d'attente d'une connexion de réseau est développé à seule fin d'aider à la compréhension des
caractéristiques du service de bout en bout, telles qu'elles sont perçues par les utilisateurs du service de réseau. Ce
modèle n'est pas destiné à se substituer à une description formelle précise du service de réseau, ni à une spécification
complète de tous les enchaînements autori
...
