INTERNATIONAL ISO
STANDARD 6194-1
Second edition
2007-09-15
Rotary shaft lip-type seals incorporating
elastomeric sealing elements —
Part 1:
Nominal dimensions and tolerances
Bagues d'étanchéité à lèvres pour arbres tournants incorporant des
éléments d'étanchéité en élastomère —
Partie 1: Dimensions nominales et tolérances
Reference number
©
ISO 2007
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2007 – All rights reserved
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 1
4 Symbols . 1
5 Seal types and examples . 2
5.1 Seal outside-diameter construction. 2
5.2 Sealing lip arrangements . 2
6 Pressure and nominal dimensions . 3
6.1 Pressure. 3
6.2 Nominal dimensions. 3
7 Shafts . 4
7.1 Shaft ends. 4
7.2 Diametral tolerance. 5
7.3 Surface roughness and hardness. 6
8 Housings. 6
8.1 Dimensions. 6
8.2 Housing-bore tolerance. 7
8.3 Housing-bore surface roughness . 7
9 Seal tolerances. 7
9.1 Seal width . 7
9.2 Seal outside diameter. 8
10 Size identification code. 9
11 Identification statement. 9
Annex A (informative) Seal specification. 10
Bibliography . 13
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 6194-1 was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 7,
Sealing devices.
This second edition cancels and replaces the first edition (ISO 6194-1:1982), which has been technically
revised.
ISO 6194 consists of the following parts, under the general title Rotary shaft lip-type seals incorporating
elastomeric sealing elements:
⎯ Part 1: Nominal dimensions and tolerances
⎯ Part 2: Vocabulary
⎯ Part 3: Storage, handling and installation
⎯ Part 4: Performance test procedures
⎯ Part 5: Identification of visual imperfections
iv © ISO 2007 – All rights reserved
Introduction
Rotary shaft lip-type seals are used to retain fluid, e.g. lubricant, in equipment where the differential pressure
is relatively low. Typically the shaft rotates, and the housing is stationary, although in some applications the
shaft is stationary, and the housing rotates.
Dynamic sealing is normally the result of a designed interference-fit between the shaft and a flexible element
incorporated in the seal.
Similarly, a designed interference-fit between the outside diameter of the seal, and the diameter of the
housing bore, retains the seal and prevents static leakage.
Careful storage, handling, and proper installation of all seals are necessary to avoid hazards, both prior to and
during installation, which would adversely affect service life.
INTERNATIONAL STANDARD ISO 6194-1:2007(E)
Rotary shaft lip-type seals incorporating elastomeric sealing
elements —
Part 1:
Nominal dimensions and tolerances
1 Scope
This part of ISO 6194 describes seals utilising elastomeric sealing elements. They are considered suitable for
use under low-pressure conditions (see 6.1).
This part of ISO 6194 shows seal types and examples. It also specifies the nominal dimensions and
tolerances of the seals, shafts and housings, as well as a dimensional identification code.
NOTE ISO 6194 is complementary to ISO 16589 which covers seals incorporating thermoplastic sealing elements.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 286-2, ISO system of limits and fits — Part 2: Tables of standard tolerance grades and limit deviations for
holes and shafts
ISO 5598, Fluid power systems and components — Vocabulary
ISO 6194-2, Rotary shaft lip-type seals — Part 2: Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 and ISO 6194-2 apply.
4 Symbols
The symbols used in this part of ISO 6194 are as follows:
a housing-bore depth;
d nominal inside diameter of the inner case;
b nominal seal width;
c housing chamfer length;
D nominal diameter of the shaft to be used with the seal;
d minor diameter at the shaft lead-in chamfer;
m
D nominal diameter of the housing bore and outer diameter of the seal;
r housing corner radius.
5 Seal types and examples
5.1 Seal outside-diameter construction
The constructions shown in Figure 1 show four basic types.
Type 1 Type 2 Type 3 Type 4
Metal-cased Metal-cased Semi-rubber-covered Rubber-covered
with inner case metal-cased metal-cased
NOTE Because of some variations in design details, or seals made by different manufacturers, the constructions
shown are intended only to be representative of the basic types.
Figure 1 — Four basic types of outside-diameter construction
5.2 Sealing lip arrangements
Examples of sealing lip arrangements are shown in Figure 2.
a) Single lip b) Single lip with protection lip
Figure 2 — Sealing lip arrangements
2 © ISO 2007 – All rights reserved
The sealing lip arrangements shown in Figure 2 can be used with each seal outside-diameter construction
shown in Figure 1.
Hydrodynamic aids on the main lip may be incorporated by some manufacturers in certain applications.
The design of the sealing lip should be agreed between the manufacturer and purchaser.
NOTE In view of some variations in design detail, or seals made by different manufacturers, the constructions shown
are intended only as representative examples of the basic types.
6 Pressure and nominal dimensions
6.1 Pressure
Seals of this type are normally used with atmospheric pressure on the air side, and sealing fluids at pressures
from 0 kPa to 30 kPa (0,3 bar) above atmospheric pressure. The user should consult the seal manufacturer
regarding use at other pressures.
6.2 Nominal dimensions
The nominal dimensions of the seals are shown in Figure 3 and given in Table 1.
Key
D nominal diameter of the shaft to be used with the seal
D nominal diameter of the housing bore and outer diameter of the seal
b nominal seal width
a
Air side.
b
Fluid side.
Figure 3 — Seal
Table 1 — Nominal dimensions
Dimensions in millimetres
a a a a
D D D D D D D D
b b b b
1 2 1 2 1 2 1 2
6 16 7 25 52 7 45 65 8 120 150 12
6 22 7 28 40 7 50 65 8 130 160 12
7 22 7 28 47 7 50 72 8 140 170 15
8 22 7 28 52 7 55 72 8 150 180 15
8 24 7 30 42 7 55 80 8 160 190 15
9 22 7 30 47 7 60 80 8 170 200 15
10 22 7 30 52 7 60 85 8 180 210 15
10 25 7 32 45 8 65 85 10 190 220 15
12 24 7 32 47 8 65 90 10 200 230 15
12 25 7 32 52 8 70 90 10 220 250 15
12 30 7 35 50 8 70 95 10 240 270 20
15 26 7 35 52 8 75 95 10 260 300 20
15 30 7 35 55 8 75 100 10 280 320 20
15 35 7 38 55 8 80 100 10 300 340 20
16 30 7 38 58 8 80 110 10 320 360 20
18 30 7 38 62 8 85 110 12 340 380 20
18 35 7 40 55 8 85 120 12 360 400 20
20 35 7 40 62 8 90 120 12 380 420 20
20 40 7 42 55 8 95 120 12 400 440 20
22 35 7 42 62 8 100 125 12 450 500 25
22 40 7 45 62 8 110 140 12 480 530 25
22 47 7
25 40 7
25 47 7
a
b may be increased to permit the use of more complex seal configurations.
7 Shafts
7.1 Shaft ends
The end of the shaft shall be provided with a lead-in chamfer as shown in Figure 4 and given in Table 2 and
shall be free from burrs, sharp edges or rough machining marks.
4 © ISO 2007 – All rights reserved
Key
d minor diameter at the shaft lead-in chamfer
m
D nominal diameter of the shaft to be used with the seal
Figure 4 — Shaft lead-in chamfer
Table 2 — Shaft lead-in chamfer
Dimensions in millimetres
Shaft diameter Shaft diameter
D d D d
1 m 1 m
max. max.
D u 10 D − 1,5 50 < D u 70 D − 4,0
1 1 1 1
10 < D u 20 D − 2,0 70 < D u 95 D − 4,5
1 1 1 1
20 < D u 30 D − 2,5 95 < D u 130 D − 5,5
1 1 1 1
30 < D u 40 D − 3,0 130 < D u 240 D − 7,0
1 1 1 1
40 < D u 50 D − 3,5 240 < D u 480 D − 11,0
1 1 1 1
Assembly tools are specified in ISO 6194-3 and should be used to ensure that the sealing lip is not damaged.
If a radius is used instead of a lead-in chamfer, its v
...
NORME ISO
INTERNATIONALE 6194-1
Deuxième édition
2007-09-15
Bagues d'étanchéité à lèvres pour arbres
tournants incorporant des éléments
d'étanchéité en élastomère —
Partie 1:
Dimensions nominales et tolérances
Rotary shaft lip-type seals incorporating elastomeric sealing
elements —
Part 1: Nominal dimensions and tolerances
Numéro de référence
©
ISO 2007
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2007 – Tous droits réservés
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 1
4 Symboles . 1
5 Types de bagues et exemples . 2
5.1 Construction du diamètre extérieur de la bague. 2
5.2 Dispositions de la lèvre de la bague. 2
6 Pression et dimensions nominales. 3
6.1 Pression. 3
6.2 Dimensions nominales. 3
7 Arbres . 4
7.1 Bouts d'arbres. 4
7.2 Tolérance sur le diamètre . 5
7.3 Rugosité et dureté de surface . 6
8 Logements. 6
8.1 Dimensions. 6
8.2 Tolérance d'alésage. 7
8.3 État de surface de l'alésage. 7
9 Tolérances sur les bagues. 7
9.1 Largeur de la bague. 7
9.2 Diamètre extérieur de la bague . 8
10 Code d'identification dimensionnel . 9
11 Phrase d'identification . 9
Annexe A (informative) Spécification des bagues. 10
Bibliographie . 13

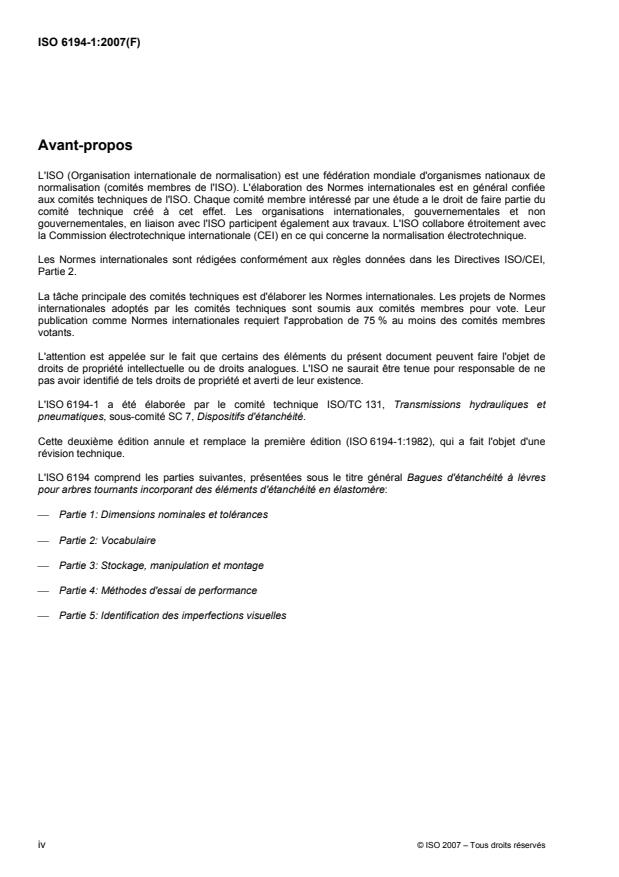

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 6194-1 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 7, Dispositifs d'étanchéité.
Cette deuxième édition annule et remplace la première édition (ISO 6194-1:1982), qui a fait l'objet d'une
révision technique.
L'ISO 6194 comprend les parties suivantes, présentées sous le titre général Bagues d'étanchéité à lèvres
pour arbres tournants incorporant des éléments d'étanchéité en élastomère:
⎯ Partie 1: Dimensions nominales et tolérances
⎯ Partie 2: Vocabulaire
⎯ Partie 3: Stockage, manipulation et montage
⎯ Partie 4: Méthodes d'essai de performance
⎯ Partie 5: Identification des imperfections visuelles
iv © ISO 2007 – Tous droits réservés
Introduction
Les bagues d'étanchéité à lèvres pour arbres tournants sont utilisées pour retenir un fluide, par exemple un
lubrifiant, dans les équipements où la pression différentielle est relativement faible. Habituellement, l'arbre est
rotatif et le logement est fixe, bien que dans quelques applications l'arbre est fixe et le logement est rotatif.
L'étanchéité dynamique est normalement le résultat d'un ajustement serré volontaire entre l'arbre et un
élément d'étanchéité souple incorporé à la bague.
De façon similaire, un ajustement serré volontaire entre le diamètre extérieur de la bague et le diamètre
d'alésage du logement retient la bague et empêche les fuites statiques.
Un stockage soigneux, une manipulation et un montage corrects de toutes les bagues sont nécessaires afin
d'éviter les risques, à la fois avant et pendant le montage, qui pourraient affecter leur durée de vie.
NORME INTERNATIONALE ISO 6194-1:2007(F)
Bagues d'étanchéité à lèvres pour arbres tournants incorporant
des éléments d'étanchéité en élastomère —
Partie 1:
Dimensions nominales et tolérances
1 Domaine d'application
La présente partie de l'ISO 6194 décrit les bagues utilisant des éléments d'étanchéité en élastomère. Ils sont
considérés comme appropriés pour une utilisation dans des conditions de basse pression (voir 6.1).
La présente partie de l'ISO 6194 présente les types de bagues et des exemples. Elle spécifie également les
dimensions nominales et les tolérances des bagues, des arbres et des logements, ainsi qu'un code
d'identification dimensionnel.
NOTE L'ISO 6194 est complémentaire de l'ISO 16589 qui couvre les bagues incorporant des éléments d'étanchéité
thermoplastiques.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 286-2, Système ISO de tolérances et d'ajustements ⎯ Partie 2: Tables des degrés de tolérance
normalisés et des écarts limites des alésages et des arbres
ISO 5598, Transmissions hydrauliques et pneumatiques ⎯ Vocabulaire
ISO 6194-2, Bagues d'étanchéité à lèvres pour arbres tournants incorporant des éléments d'étanchéité en
élastomère ⎯ Partie 2: Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5598 et l'ISO 6194-2
s'appliquent.
4 Symboles
Les symboles utilisés dans la présente partie de l'ISO 6194 sont les suivants:
a profondeur de l'alésage du logement;
d diamètre nominal intérieur du déflecteur intérieur;
b largeur nominale de la bague;
L longueur de chanfrein du logement;
D diamètre nominal de l'arbre à utiliser avec la bague;
d diamètre minimal au niveau du chanfrein d'entrée de l'arbre;
m
D diamètre nominal de l'alésage du logement ou diamètre extérieur de la bague;
r rayon d'arrondi du logement.
5 Types de bagues et exemples
5.1 Construction du diamètre extérieur de la bague
Les constructions représentées à la Figure 1 montrent les quatre types de base.
Type 1 Type 2 Type 3 Type 4
À armature métallique À armature métallique À armature métallique À armature métallique
avec déflecteur intérieur semi-revêtue revêtue
NOTE En raison de certaines variations de détail de conception, ou de bagues réalisées par différents fabricants, les
constructions sont présentées uniquement à titre d'exemples représentatifs des types de base.
Figure 1 — Quatre types de base de construction de diamètre extérieur
5.2 Dispositions de la lèvre de la bague
Des exemples de disposition de la lèvre de la bague sont représentés à la Figure 2.
a) Lèvre simple b) Lèvre simple avec protection de lèvre
en option
Figure 2 — Dispositions de la lèvre de la bague
2 © ISO 2007 – Tous droits réservés
Les dispositions de lèvre d'étanchéité présentées à la Figure 2 peuvent être utilisées avec chaque
construction de diamètre extérieur de bague donnée à la Figure 1.
Des aides hydrodynamiques peuvent être incorporées par les fabricants dans certaines applications.
Il convient que la conception de la lèvre d'étanchéité fasse l'objet d'un accord entre le fabricant et l'acheteur.
NOTE En vue de certaines variations de détails de conception, ou de bagues fabriquées par différents fabricants, les
constructions sont données uniquement à titre d'exemples représentatifs des types de base.
6 Pression et dimensions nominales
6.1 Pression
Les bagues de ce type sont normalement utilisées à la pression atmosphérique côté air, les fluides
d'étanchéité étant à des pressions de 0 kPa à 30 kPa (0,3 bar) au-dessus de la pression atmosphérique. Il
convient que l'utilisateur consulte le fabricant de bagues en ce qui concerne l'utilisation à d'autres pressions.
6.2 Dimensions nominales
Les dimensions nominales des bagues sont représentées à la Figure 3 et données dans le Tableau 1.
Légende
D diamètre nominal de l'arbre à utiliser avec la bague
D diamètre nominal de l'alésage du logement ou diamètre extérieur de la bague
b largeur nominale de la bague
a
Côté air.
b
Côté fluide.
Figure 3 — Bague
Tableau 1 — Dimensions nominales
Dimensions en millimètres
a a a a
D D b D D b D D b D D b
1 2 1 2 1 2 1 2
6 16 7 25 52 7 45 65 8 120 150 12
6 22 7 28 40 7 50 65 8 130 160 12
7 22 7 28 47 7 50 72 8 140 170 15
8 22 7 28 52 7 55 72 8 150 180 15
8 24 7 30 42 7 55 80 8 160 190 15
9 22 7 30 47 7 60 80 8 170 200 15
10 22 7 30 52 7 60 85 8 180 210 15
10 25 7 32 45 8 65 85 10 190 220 15
12 24 7 32 47 8 65 90 10 200 230 15
12 25 7 32 52 8 70 90 10 220 250 15
12 30 7 35 50 8 70 95 10 240 270 20
15 26 7 35 52 8 75 95 10 260 300 20
15 30 7 35 55 8 75 100 10 280 320 20
15 35 7 38 55 8 80 10
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
