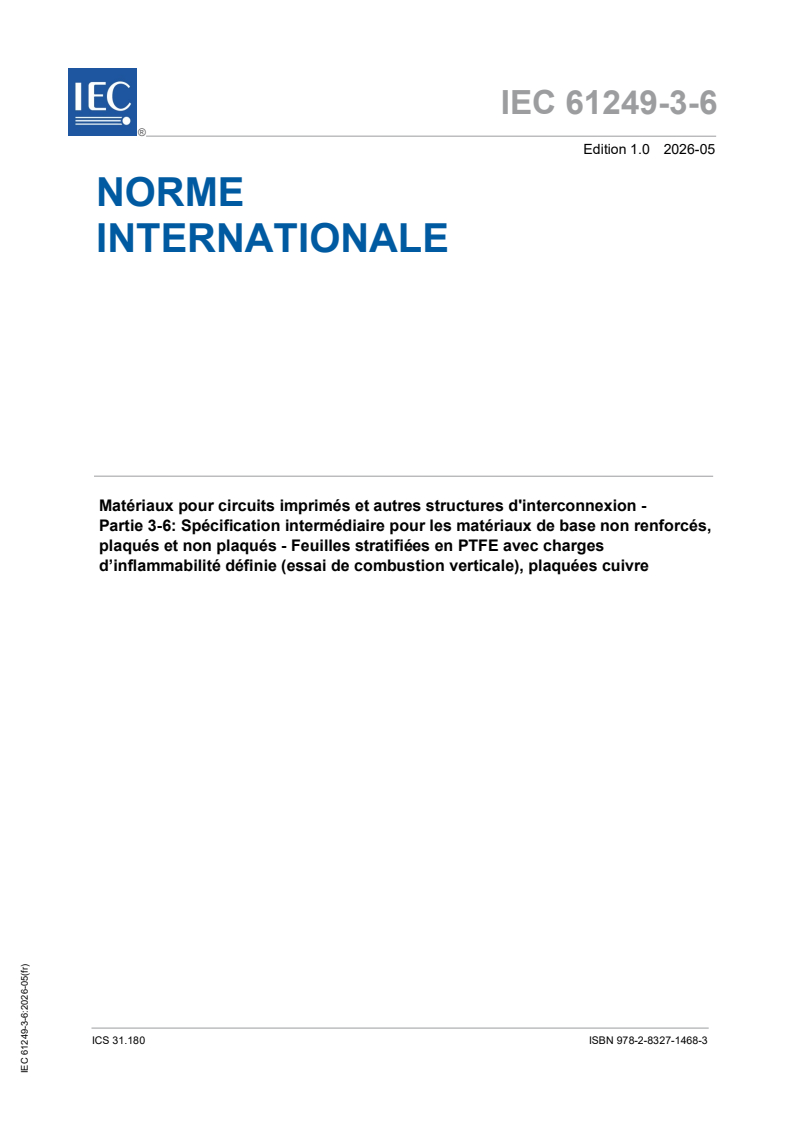

IEC 61249-3-6:2026

IEC 61249-3-6 ®
Edition 1.0 2026-05
NORME
INTERNATIONALE
Matériaux pour circuits imprimés et autres structures d'interconnexion -
Partie 3-6: Spécification intermédiaire pour les matériaux de base non renforcés,
plaqués et non plaqués - Feuilles stratifiées en PTFE avec charges
d’inflammabilité définie (essai de combustion verticale), plaquées cuivre
ICS 31.180  ISBN 978-2-8327-1468-3

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.

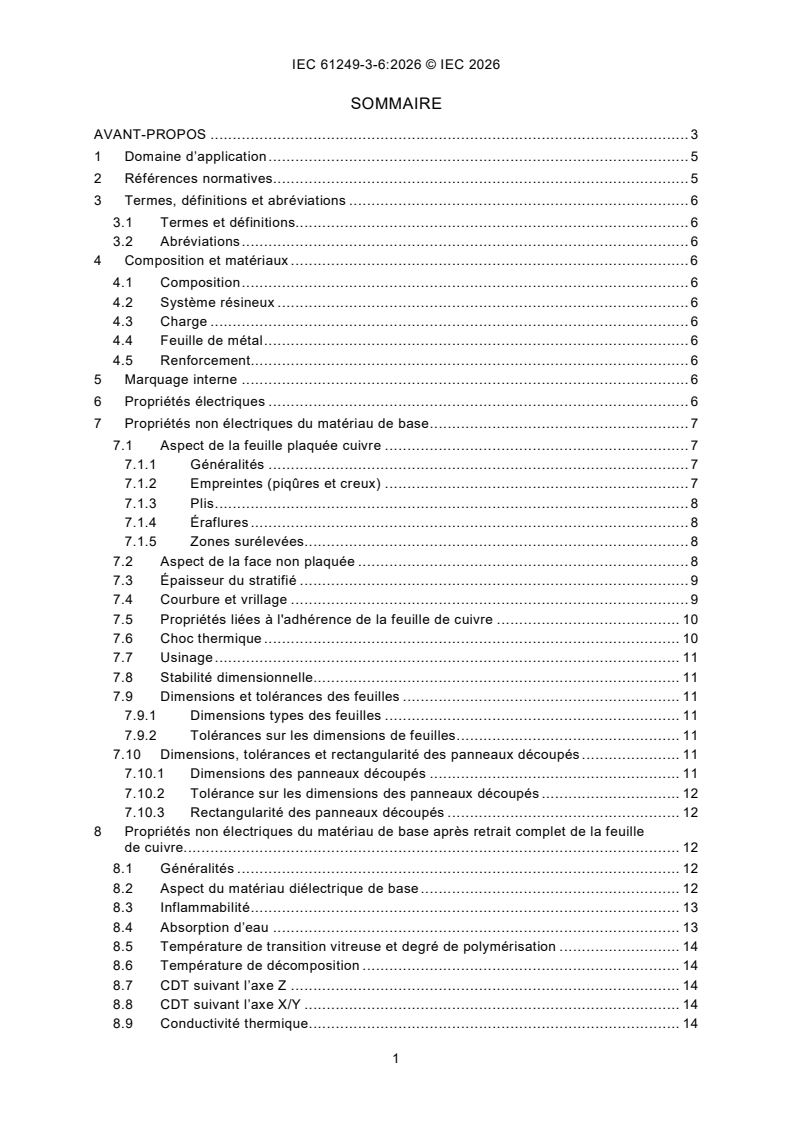

SOMMAIRE
AVANT-PROPOS . 3
1 Domaine d’application . 5
2 Références normatives . 5
3 Termes, définitions et abréviations . 6
3.1 Termes et définitions. 6
3.2 Abréviations . 6
4 Composition et matériaux . 6
4.1 Composition . 6
4.2 Système résineux . 6
4.3 Charge . 6
4.4 Feuille de métal . 6
4.5 Renforcement. 6
5 Marquage interne . 6
6 Propriétés électriques . 6
7 Propriétés non électriques du matériau de base . 7
7.1 Aspect de la feuille plaquée cuivre . 7
7.1.1 Généralités . 7
7.1.2 Empreintes (piqûres et creux) . 7
7.1.3 Plis . 8
7.1.4 Éraflures . 8
7.1.5 Zones surélevées . 8
7.2 Aspect de la face non plaquée . 8
7.3 Épaisseur du stratifié . 9
7.4 Courbure et vrillage . 9
7.5 Propriétés liées à l'adhérence de la feuille de cuivre . 10
7.6 Choc thermique . 10
7.7 Usinage . 11
7.8 Stabilité dimensionnelle. 11
7.9 Dimensions et tolérances des feuilles . 11
7.9.1 Dimensions types des feuilles . 11
7.9.2 Tolérances sur les dimensions de feuilles . 11
7.10 Dimensions, tolérances et rectangularité des panneaux découpés . 11
7.10.1 Dimensions des panneaux découpés . 11
7.10.2 Tolérance sur les dimensions des panneaux découpés . 12
7.10.3 Rectangularité des panneaux découpés . 12
8 Propriétés non électriques du matériau de base après retrait complet de la feuille
de cuivre. 12
8.1 Généralités . 12
8.2 Aspect du matériau diélectrique de base . 12
8.3 Inflammabilité . 13
8.4 Absorption d’eau . 13
8.5 Température de transition vitreuse et degré de polymérisation . 14
8.6 Température de décomposition . 14
8.7 CDT suivant l’axe Z . 14
8.8 CDT suivant l’axe X/Y . 14
8.9 Conductivité thermique . 14

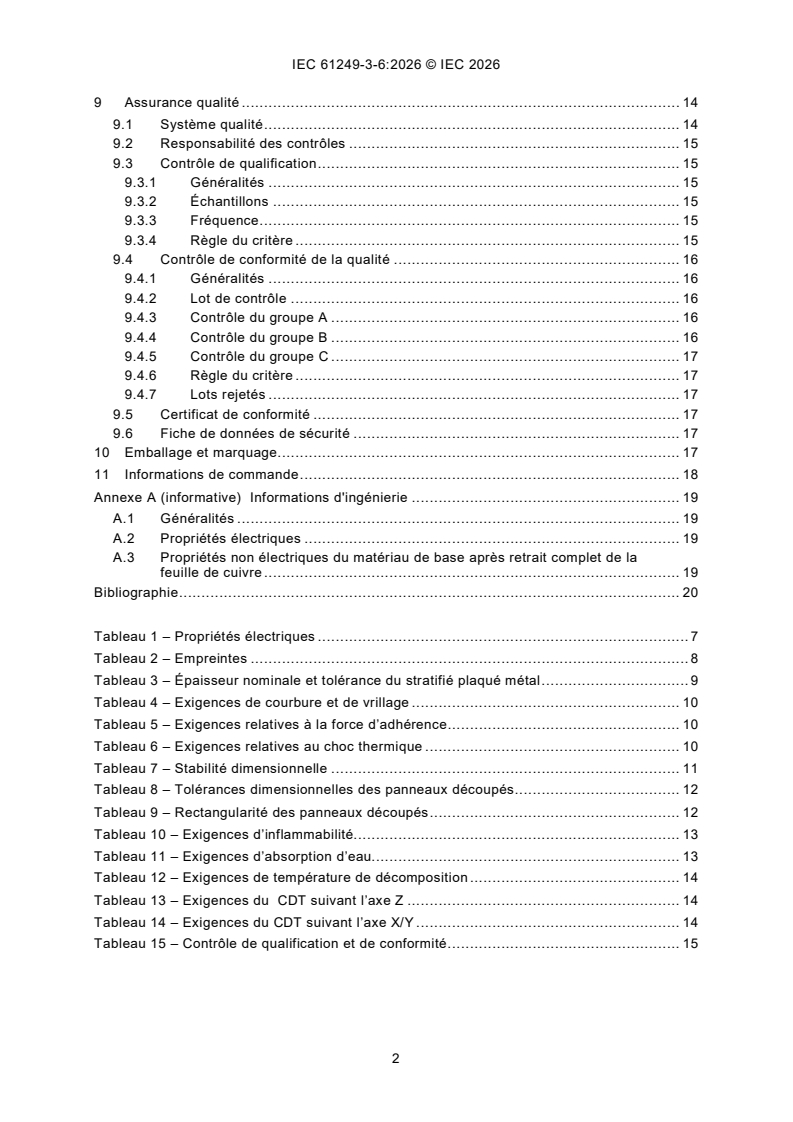

9 Assurance qualité . 14
9.1 Système qualité . 14
9.2 Responsabilité des contrôles . 15
9.3 Contrôle de qualification . 15
9.3.1 Généralités . 15
9.3.2 Échantillons . 15
9.3.3 Fréquence . 15
9.3.4 Règle du critère . 15
9.4 Contrôle de conformité de la qualité . 16
9.4.1 Généralités . 16
9.4.2 Lot de contrôle . 16
9.4.3 Contrôle du groupe A . 16
9.4.4 Contrôle du groupe B . 16
9.4.5 Contrôle du groupe C . 17
9.4.6 Règle du critère . 17
9.4.7 Lots rejetés . 17
9.5 Certificat de conformité . 17
9.6 Fiche de données de sécurité . 17
10 Emballage et marquage . 17
11 Informations de commande . 18
Annexe A (informative) Informations d'ingénierie . 19
A.1 Généralités . 19
A.2 Propriétés électriques . 19
A.3 Propriétés non électriques du matériau de base après retrait complet de la
feuille de cuivre . 19
Bibliographie . 20

Tableau 1 – Propriétés électriques . 7
Tableau 2 – Empreintes . 8
Tableau 3 – Épaisseur nominale et tolérance du stratifié plaqué métal . 9
Tableau 4 – Exigences de courbure et de vrillage . 10
Tableau 5 – Exigences relatives à la force d’adhérence . 10
Tableau 6 – Exigences relatives au choc thermique . 10
Tableau 7 – Stabilité dimensionnelle . 11
Tableau 8 – Tolérances dimensionnelles des panneaux découpés . 12
Tableau 9 – Rectangularité des panneaux découpés . 12
Tableau 10 – Exigences d’inflammabilité. 13
Tableau 11 – Exigences d’absorption d’eau. 13
Tableau 12 – Exigences de température de décomposition . 14
Tableau 13 – Exigences du CDT suivant l’axe Z . 14
Tableau 14 – Exigences du CDT suivant l’axe X/Y . 14
Tableau 15 – Contrôle de qualification et de conformité . 15

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
Matériaux pour circuits imprimés et autres structures d'interconnexion -
Partie 3-6: Spécification intermédiaire pour les matériaux de base non
renforcés, plaqués et non plaqués - Feuilles stratifiées en PTFE avec
charges d’inflammabilité définie (essai de combustion verticale),
plaquées cuivre
AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l’ensemble des comités électrotechniques nationaux (Comités nationaux de l’IEC). L’IEC a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l’électricité et de l’électronique. À cet effet, l’IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l’IEC"). Leur élaboration est confiée à des comités d’études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l’IEC, participent également aux
travaux. L’IEC collabore étroitement avec l’Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l’IEC concernant les questions techniques représentent, dans la mesure du
possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l’IEC intéressés
sont représentés dans chaque comité d’études.
3) Les Publications de l’IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l’IEC. Tous les efforts raisonnables sont entrepris afin que l’IEC
s’assure de l’exactitude du contenu technique de ses publications; l’IEC ne peut pas être tenue responsable de
l’éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d’encourager l’uniformité internationale, les Comités nationaux de l’IEC s’engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l’IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l’IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L’IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d’évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l’IEC. L’IEC n’est responsable d’aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s’assurer qu’ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l’IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d’études et des Comités nationaux de l’IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l’utilisation de cette Publication de l’IEC ou de toute autre Publication de l’IEC,
ou au crédit qui lui est accordé.
8) L’attention est attirée sur les références normatives citées dans cette publication. L’utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L'IEC attire l'attention sur le fait que la mise en application du présent document peut entraîner l'utilisation d'un
ou de plusieurs brevets. L'IEC ne prend pas position quant à la preuve, à la validité et à l'applicabilité de tout
droit de brevet revendiqué à cet égard. À la date de publication du présent document, l'IEC n'a pas reçu
notification qu'un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il est
rappelé aux responsables de cette mise en œuvre qu’il ne s’agit peut-être pas des informations les plus récentes,
qui peuvent être obtenues dans la base de données disponible à l’adresse https://patents.iec.ch.L'IEC ne saurait
être tenue pour responsable de ne pas avoir identifié de tels droits de brevet.
L'IEC 61249-3-6 a été établie par le comité d’études 91 de l’IEC, Techniques d’assemblage des
composants électroniques.
La présente version bilingue (2026-08) correspond à la version anglaise monolingue publiée
en 2026-05.
La version française de cette norme n'a pas été soumise au vote.
La langue employée pour l'élaboration de cette Norme internationale est l'anglais
Ce document a été rédigé selon les directives ISO/IEC, Partie 2, il a été développé selon les
directives ISO/IEC, Partie 1 et les directives ISO/IEC, Supplément IEC, disponibles sous
www.iec.ch/members_experts/refdocs. Les principaux types de documents développés par
l'IEC sont décrits plus en détail sous www.iec.ch/publications.
Une liste de toutes les parties de la série IEC 61249, publiées sous le titre général Matériaux
pour circuits imprimés et autres structures d'interconnexion, se trouve sur le site web de l'IEC.
Le comité a décidé que le contenu de ce document ne sera pas modifié avant la date de stabilité
indiquée sur le site web de l’IEC sous "http://webstore.iec.ch" dans les données relatives au
document recherché. À cette date, le document sera
– reconduit,
– supprimé, ou
– révisé.
1 Domaine d’application
La présente partie de l’IEC 61249 spécifie les exigences relatives aux propriétés des feuilles
stratifiées non renforcées en PTFE avec charges d’une épaisseur comprise entre 0,02 mm et
3,2 mm, d’inflammabilité définie (essai de combustion verticale), plaquées cuivre.
Le présent document s’applique à la conception, à la fabrication et à l’utilisation des feuilles
stratifiées non renforcées en PTFE avec charges d’inflammabilité définie (essai de combustion
verticale), plaquées cuivre.
Sa résistance à la flamme est définie en fonction des exigences d’inflammabilité du 8.3.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie
de leur contenu, des exigences du présent document. Pour les références datées,
seule l’édition citée s’applique. Pour les références non datées, la dernière édition du document
de référence s’applique (y compris les éventuels amendements).
IEC 61189-2, Test methods for electrical materials, printed boards and other interconnection
structures and assemblies - Part 2: Test methods for materials for interconnection structures
IEC 61189-2-721, Méthodes d’essai pour les matériaux électriques, les cartes imprimées et
autres structures d’interconnexion et ensembles - Partie 2-721: Méthodes d’essai des
matériaux pour structures d’interconnexion - Mesure de la permittivité relative et de la tangente
de perte pour les stratifiés recouverts de cuivre en hyperfréquences à l’aide d’un résonateur
diélectrique en anneaux fendus
IEC 61189-2-803, Méthodes d’essai pour les matériaux électriques, les cartes imprimées et
autres structures d’interconnexion et ensembles - Partie 2-803: Méthodes d’essai pour la
dilatation suivant l’axe Z des matériaux de base et des cartes imprimées
IEC 61189-2-805, Méthodes d’essai pour les matériaux électriques, les cartes imprimées et
autres structures d’interconnexion et ensembles - Partie 2-805: Essai à faible CDT X/Y par TMA
pour matériaux de base minces
IEC 61189-2-807, Méthodes d’essai pour les matériaux électriques, les cartes imprimées et
autres structures d’interconnexion et ensembles - Partie 2-807: Méthodes d’essai des
matériaux pour structures d’interconnexion - Température de décomposition (T ) par analyse
d
thermogravimétrique
IEC 61249-5-1, Matériaux pour les structures d’interconnexion - Partie 5: Collection de
spécifications intermédiaires pour feuilles et films conducteurs avec ou sans revêtement -
Section 1: Feuilles de cuivre (pour la fabrication de matériaux de base plaqués cuivre)
ISO 11014, Fiches de données de sécurité pour les produits chimiques - Fiches de données de
sécurité pour les produits chimiques (disponible en anglais seulement)
IPC TM-650 TM 2.5.5.5, Stripline Test for Permittivity and Loss Tangent (Dielectric Constant
and Dissipation Factor) at X-Band
3 Termes, définitions et abréviations
3.1 Termes et définitions
Aucun terme n'est défini dans le présent document.
L'ISO and l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées
en normalisation, consultables aux adresses suivantes:
– IEC Electropedia: disponible à l’adresse https://www.electropedia.org/
– ISO Online browsing platform: disponible à l’adresse https://www.iso.org/obp
3.2 Abréviations
CDT coefficient de dilatation thermique
PTFE polytétrafluoroéthylène
4 Composition et matériaux
4.1 Composition
La feuille se compose d’une base isolante en PTFE ou PTFE modifié en tant que résine primaire,
avec une feuille de métal collée sur une face ou sur les deux.
4.2 Système résineux
Résine PTFE ou PTFE modifié en tant que résine primaire, avec ajout d’une charge.
4.3 Charge
Les matières de charge types peuvent être le dioxyde de silicium, le dioxyde de titane,
l'oxyde d'aluminium, le nitrure de bore, des fibres coupées ou des sphères creuses. Il est
possible d'utiliser une autre matière de charge ou une charge supplémentaire afin d’obtenir une
caractéristique spécifique.
4.4 Feuille de métal
Cuivre tel que spécifié dans l’IEC 61249-5-1, feuille de cuivre (pour la fabrication de matériaux
plaqués cuivre). Les feuilles préférentielles sont celles déposées par électrolyse qui présentent
une ductilité définie.
4.5 Renforcement
Aucun renforcement.
5 Marquage interne
Doit faire l'objet d'un accord entre l’utilisateur et le fournisseur.
6 Propriétés électriques
Les exigences relatives aux propriétés électriques sont indiquées dans le Tableau 1. S'agissant
de certaines valeurs typiques, se reporter à l'Annexe A.
Tableau 1 – Propriétés électriques
Propriété Méthode d’essai Unités Exigence
Résistivité superficielle après chaleur
humide, mesure effectuée dans IEC 61189-2 2E04 MΩ ≥ 10 000
l'enceinte climatique
Résistivité transversale après chaleur
humide, mesure effectuée dans IEC 61189-2 2E04 MΩ·m ≥ 5 000
l'enceinte climatique
Résistivité superficielle après E-
24/125, mesure effectuée dans IEC 61189-2 2E04 MΩ ≥ 1 000
l'enceinte climatique
Résistivité transversale après
E-24/125, mesure effectuée dans IEC 61189-2 2E04 MΩ·m ≥ 1 000
l'enceinte climatique
Type A: ≤ 2,75
Type B: > 2,75 ≤ 6,00
Permittivité relative à réception
Type C: > 6,00
IPC TM-650 TM 2.5.5.5 -
(10 GHz) a
La valeur nominale doit faire
l'objet d'un accord entre
l’utilisateur et le fournisseur
Permittivité relative à réception Selon l'accord entre
IEC 61189-2-721 -
(10 GHz) l’utilisateur et le fournisseur
Facteur de dissipation à réception
IEC 61189-2-721 - ≤ 0,003
(10 GHz)
Coefficient thermique de permittivité Selon l'accord entre
–6
IEC 61189-2-721
10 /°C
relative (10 GHz, –55 °C ~+85 °C) l’utilisateur et le fournisseur
Rigidité diélectrique (uniquement pour
IEC 61189-2 2E02 kV/mm ≥ 20
les matériaux d’épaisseur < 0,5 mm)
Résistance à l’arc IEC 61189-2 2E14 s ≥ 60
Claquage diélectrique (uniquement
pour les matériaux d’épaisseur ≥ 35
IEC 61189-2 2E15 kV
≥ 0,5 mm)
a
La tolérance de permittivité relative autour de cette valeur nominale peut être choisie comme suit,
1: ± 0,02, 2: ± 0,04, 3: ± 0,05, 4: ± 0,25, 5: ± 0,50, 6: selon l'accord entre l’utilisateur et le fournisseur.

7 Propriétés non électriques du matériau de base
7.1 Aspect de la feuille plaquée cuivre
7.1.1 Généralités
L’aspect de la feuille plaquée cuivre doit être contrôlé conformément aux méthodes d'essais
visuels de l’IEC 61189-2.
La face plaquée cuivre doit être sensiblement exempte de piqûres et de taches de résine,
ainsi que de défauts susceptibles d’avoir un impact sur l’usage prévu du matériau.
Pour les défauts spécifiques suivants, les exigences données doivent s’appliquer.
7.1.2 Emp
...
